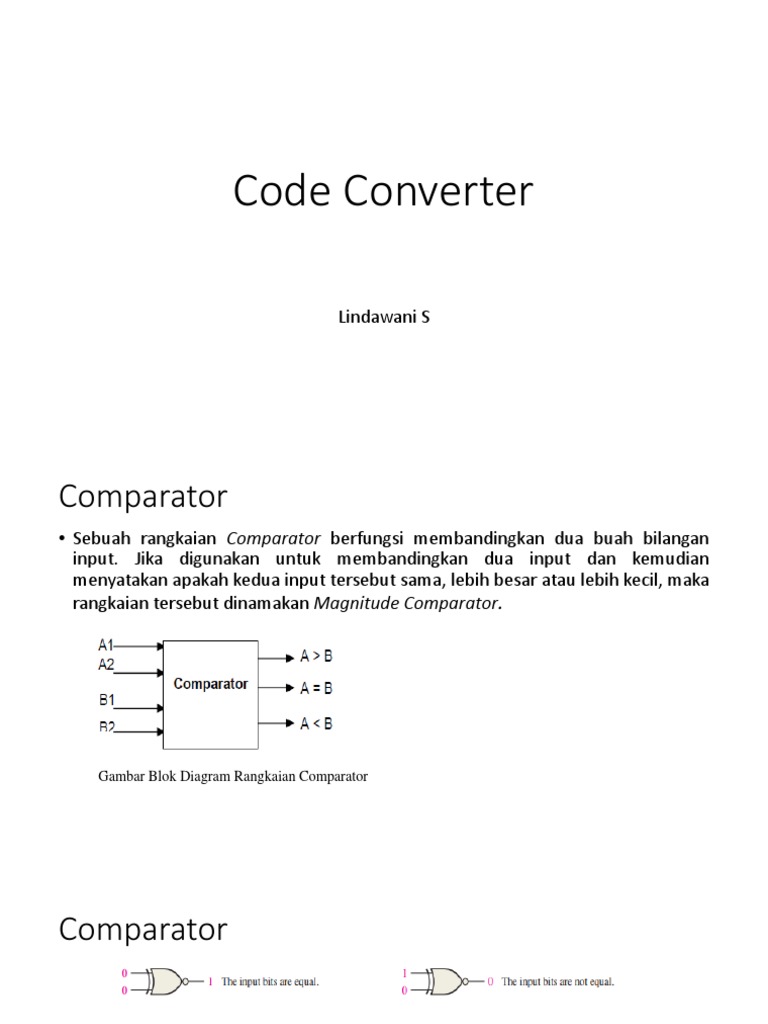

Code Converter

Lindawani S
Comparator
• Sebuah rangkaian Comparator berfungsi membandingkan dua buah bilangan
input. Jika digunakan untuk membandingkan dua input dan kemudian
menyatakan apakah kedua input tersebut sama, lebih besar atau lebih kecil, maka
rangkaian tersebut dinamakan Magnitude Comparator.

Gambar Blok Diagram Rangkaian Comparator

Comparator
Comparator
Decoder
• Sebuah Decoder adalah rangkaian logika yang menerima input-input biner
dan
mengaktifkan salah satu output-nya sesuai dengan urutan biner input-nya.
Decoder
Tabel Kebenaran decoder 3 x 8
Decoder

Rangkaian Decoder 3x8

Encoder
• Sebuah rangkaian Encoder menterjemahkan keaktifan salah satu inputnya
menjadi urutan bit-bit biner. Encoder terdiri dari beberapa input line, hanya salah
satu dari input-input tersebut diaktifkan pada waktu tertentu, yang selanjutnya
akan menghasilkan kode output N-bit.

Gambar Blok Diagram Encoder

Encoder
Berdasarkan output dari Tabel Kebenaran dibuat rangkaian
Tabel Kebenaran dari Rangkaian Encoder 8x3 encoder yang merupakan aplikasi dari gerbang OR, seperti
ditunjukkan pada gambar rangkaian encoder 8x3
Code Converter
BCD-to-Binary Conversion
BCD-to-Binary Conversion
Gray Code Conversion
Gray Code Conversion
Multiplexer
• Sebuah Multiplexer adalah rangkaian logika yang menerima beberapa input data digital
dan menyeleksi salah satu dari input tersebut pada saat tertentu, untuk dikeluarkan pada
sisi output.
• Seleksi data-data input dilakukan oleh selector line, yang juga merupakan input dari
multiplexer tersebut.

Jumlah data input maksimum pada

multiplexer adalah 2jumlah Select line.

Gambar Blok Diagram Multiplexer

Multiplexer
Multiplexer
Multiplexer

Tabel Kebenaran Multiplexer dengan 2 Select line

Gambar Rangkaian Multiplexer 4x1

Demultiplexer
• Sebuah Demultiplexer adalah rangkaian logika yang menerima satu input data
dan mendistribusikan input tersebut ke beberapa output yang tersedia.
• Seleksi data-data input dilakukan oleh selector line, yang juga merupakan input
dari demultiplexer tersebut

Gambar Blok Diagram Demultiplexer

 Demultiplexer
Tabel Kebenaran Demultiplexer dengan 2 Select line

Gambar Rangkaian Demultiplexer 1x4
