SEGITIGA GAYA

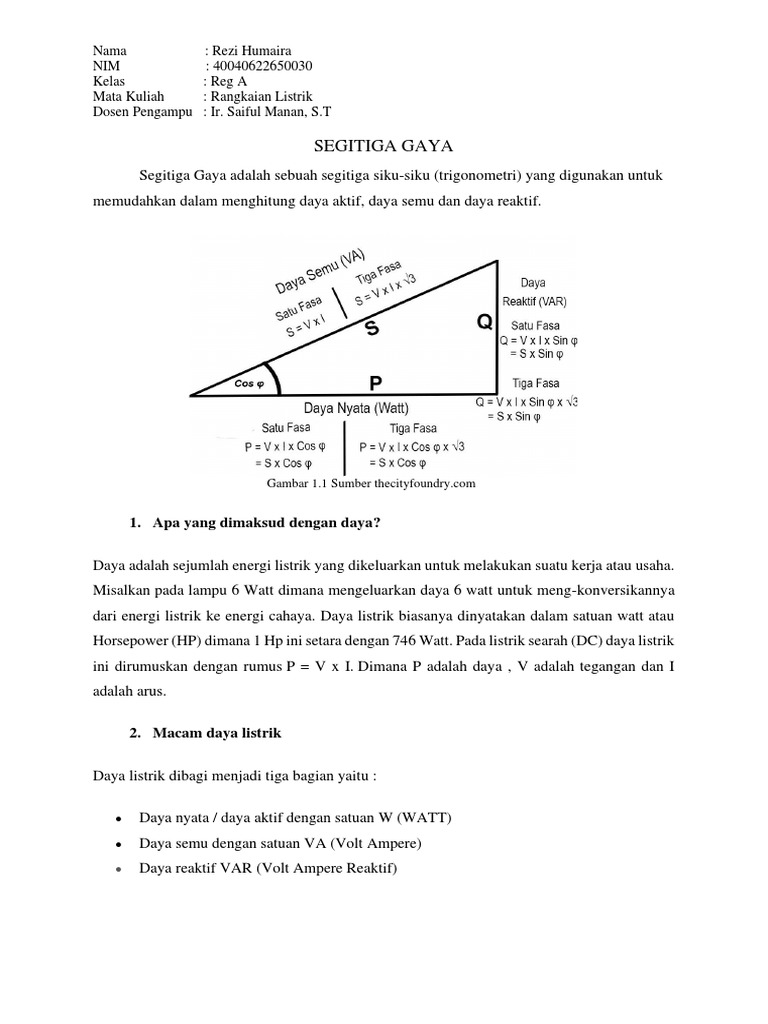

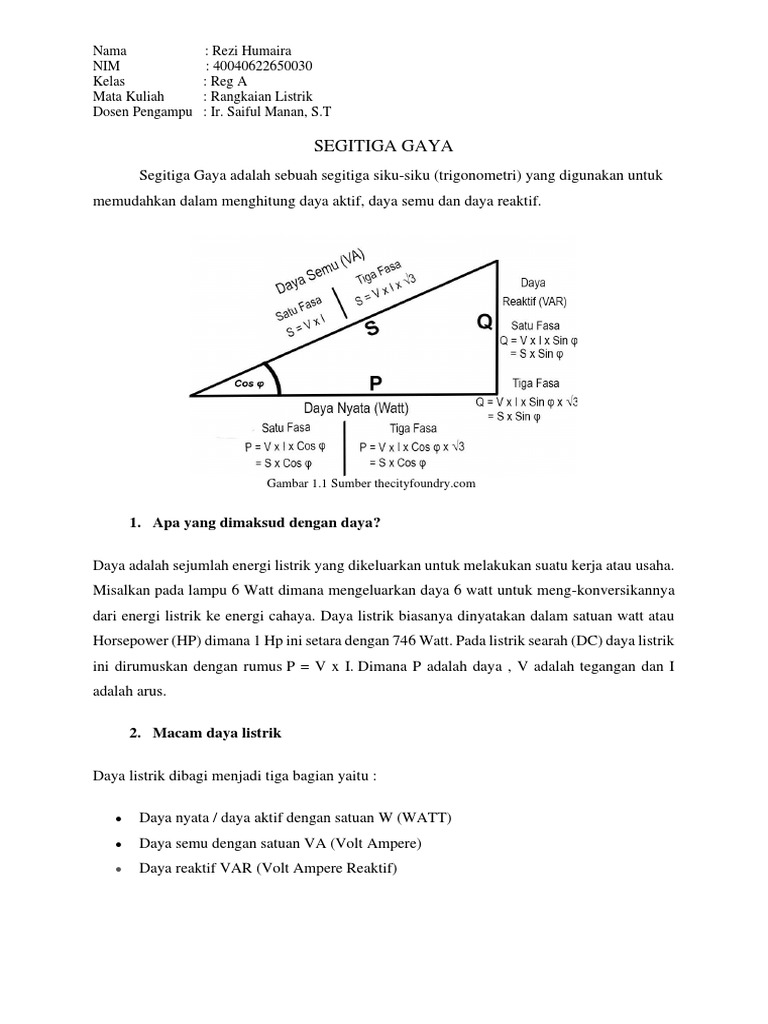

Segitiga Gaya adalah sebuah segitiga siku-siku (trigonometri) yang digunakan untuk
memudahkan dalam menghitung daya aktif, daya semu dan daya reaktif.
Daya adalah sejumlah energi listrik yang dikeluarkan untuk melakukan suatu kerja atau usaha.
Misalkan pada lampu 6 Watt dimana mengeluarkan daya 6 watt untuk meng-konversikannya
dari energi listrik ke energi cahaya. Daya listrik biasanya dinyatakan dalam satuan watt atau
Horsepower (HP) dimana 1 Hp ini setara dengan 746 Watt. Pada listrik searah (DC) daya listrik
ini dirumuskan dengan rumus P = V x I. Dimana P adalah daya , V adalah tegangan dan I
adalah arus.
Ke tiga daya ini terdapat pada listrik satu fasa maupun listrik tiga fasa dan saling berkaitan atau
berhubungan satu sama lain. Nilai dari ketiga daya ini juga sangat dipengaruhi oleh cos phi
(cos φ). Pada listrik 1 fasa 220 Volt PLN biasanya cos φ ini nilainya ditetapkan 0,8.
Daya aktif adalah suatu daya yang sesungguhnya terpakai untuk melakukan kerja terhadap
beban atau merupakan daya yang sesungguhnya dibutuhkan beban. Daya ini digunakan untuk
mengubah suatu energi listrik menjadi bentuk energi lain. Misalkan pada sebuah lampu dimana
ada konversi energi listrik menjadi energi cahaya. Satuan dari daya aktif adalah Watt dan daya
aktif ini bisa terjadi pada beban induktif maupun beban resistif.
4. Daya Semu
Daya semu adalah keseluruhan kapasitas daya yang belum terpakai. Kapasitas daya ini yang
disediakan oleh PLN dengan satuan VA (Volt Ampere). Pada persamaan segitiga daya bisa
dilihat bahwa daya semu ini tidak terdapat cos q. Satuan daya semu adalah (S).
Pada suatu instalasi rumah dan gedung untuk menentukan supply daya PLN (Daya semu / VA
/ Volt Ampere) kita harus melihat daftar yang sudah disediakan.
Nama : Rezi Humaira
NIM : 40040622650030
Kelas : Reg A
Mata Kuliah : Rangkaian Listrik
Dosen Pengampu : Ir. Saiful Manan, S.T
Contohnya kebutuhan listrik di rumah kita adalah 600 Watt maka berapa supply daya PLN
yang akan kita gunakan ??
Jawab:
Daya Nyata = Daya Semu x Cos q
600 Watt = S x 0,8
Daya Semu (S) = 600 / 0,8
Daya Semu (S) = 750 VA (Volt Ampere)
Maka berdasarkan tabel tsb kita menggunakan supply daya listrik PLN sebesar 900 Volt
Ampere.
5. Daya Reaktif
Daya reaktif adalah sebuah daya yang terserap untuk pembentukan medan magnet. Daya ini
ditimbulkan oleh beban induktif seperti transformator, motor, dan lain lain. Beban induktif
disebabkan oleh lilitan kawat atau kumparan yang digunakan untuk membangkitkan medan
magnet agar peralatan listrik dapat bekerja dengan baik. Satuan dari Daya Reaktif ini adalah
VAR (Volt Ampere Reaktif).
• P = V x I x Cos φ
• S=VxI
• Q = V x I x Sin φ
• P = √3 x V x I x Cos φ
• S = V x I x √3
• Q = V x I x Sin φ x √3
6. Faktor Daya
Faktor daya atau power factor (Cos φ) merupakan suatu nilai yang disebabkan oleh adanya
kerugian daya. Dalam perhitungan matematis Cos φ ini merupakan perbandingan dari daya
aktif (daya yang sebenarnya terpakai) dengan daya semu (total keseluruhan daya). Cos φ pada
instalasi satu fasa biasanya ditetapkan 0,8 karena tidak akan jauh dari nilai tsb.
Untuk perhitungan supply Daya Listrik PLN (VA / Volt Ampere) yang dibutuhkan pada
suatu instalasi rumah dan gedung yang akan dibangun
Nama : Rezi Humaira
NIM : 40040622650030
Kelas : Reg A
Mata Kuliah : Rangkaian Listrik
Dosen Pengampu : Ir. Saiful Manan, S.T
Misalkan pada suatu instalasi rumah tinggal mempunyai kebutuhan daya listrik yaitu 900
Watt. Untuk menentukan berapa supply daya PLN (Volt Ampere) per bulan kita
menggunakan rumus :
Maka kita membutuhkan supply daya PLN minimal 1125 Volt Ampere (VA) agar ketika
semua peralatan elektronik di rumah tsb menyala MCB tidak trip.
1. Misalkan beban listrik total suatu rumah ketika semua peralatan dinyalakan adalah 1250
Watt. Penghuni rumah tsb berlangganan listrik PLN satu fasa dengan Cos φ 0,8. Berapa Daya
semu dari beban tsb ?
Jawab:
P = S x Cos φ
S = P / Cos φ
S = 1250 Watt / 0,8
= 1.562,5 VA
2. Sebuah motor listrik dihubungkan dengan sumber listrik PLN satu fasa sebesar 220 V, jika
arus yang mengalir pada motor sebesar 5 A dan faktor dayanya 0,8. Berapakah besar nilai daya
aktif, daya semu, dan daya reaktif ?
Jawab:
Nama : Rezi Humaira
NIM : 40040622650030
Kelas : Reg A
Mata Kuliah : Rangkaian Listrik
Dosen Pengampu : Ir. Saiful Manan, S.T
Daya Semu
S=VxI
= 220 x 5 A
= 1100 VA
Daya Nyata
P = V x I x Cos φ
= 1100 x 0,8
= 880 Watt
Daya Reaktif
Karena segitiga daya pada dasarnya juga merupakan trigonometri maka dapat menggunakan
rumus :
𝑄 = √𝑆 2 − 𝑃2
= √11002 - 8802
= √435.600 VAR
= 660 VAR
3. Pada perencanaan suatu rumah tinggal yang baru saja akan dibangun mempunyai total daya
500 Watt. Jika faktor daya pln adalah 0,8 , berapa VA (Volt Ampere) daya PLN dengan listrik
1 fasa yang harusnya disupply untuk setiap bulannya ?
Jawab:
P = S x Cos φ
S = P / Cos φ
S = 500 Watt / 0,8
= 625 VA
Pada tabel diatas terlihat bahwa PLN hanya menyediakan supply listrik dengan daya tertentu
yaitu 250 VA, 400 VA, 900 VA, 1300 VA dan seterusnya.
Nama : Rezi Humaira
NIM : 40040622650030
Kelas : Reg A
Mata Kuliah : Rangkaian Listrik
Dosen Pengampu : Ir. Saiful Manan, S.T
Untuk itu kita dapat berlangganan listrik PLN 900 VA karena jika berlangganan listrik PLN
450 VA kebutuhan daya listrik rumah tsb masih kurang.
4. Diperlukan perhitungan jumlah supply daya PLN untuk instalasi listrik dengan daya 900
watt. Tentukan daya semu yang dihasilkan!
Jawab:
5. Harrie mempunyai sebuah rumah di pedesaan dengan daya 450 watt untuk kebutuhan
maksimal beban listrik dari semua peralatan yang difungsikan. Harrie berlangganan daya
listrik dari PLN yang satu fasa dengan perbandingan Cos φ 0,8. Hitung daya semu yang
dibutuhkan untuk rumah Harrie tersebut!
Jawab:
P = S x Cos φ
S = P / Cos φ
= 562,5 VA
Nama : Rezi Humaira
NIM : 40040622650030
Kelas : Reg A
Mata Kuliah : Rangkaian Listrik
Dosen Pengampu : Ir. Saiful Manan, S.T
