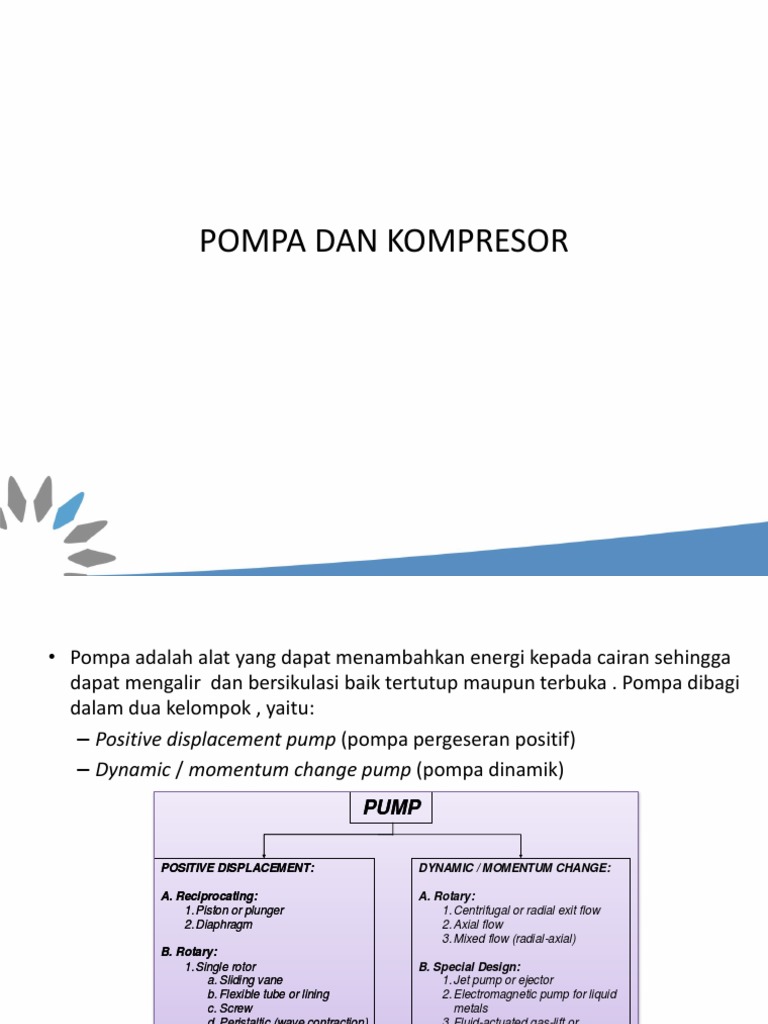

POMPA DAN KOMPRESOR

• Pompa adalah alat yang dapat menambahkan energi kepada cairan sehingga
dapat mengalir dan bersikulasi baik tertutup maupun terbuka . Pompa dibagi
dalam dua kelompok , yaitu:
– Positive displacement pump (pompa pergeseran positif)
– Dynamic / momentum change pump (pompa dinamik)
PUMP

POSITIVE DISPLACEMENT: DYNAM IC / MOMENTUM CHANGE:

A. Reciprocating: A. Rotary:
1.Piston or plunger 1.Centrifugal or radial exit flow
2.Diaphragm 2.Axial flow
3.Mixed flow (radial-axial)
B. Rotary:
1.Single rotor B. Special Design:
a. Sliding vane 1.Jet pump or ejector
b. Flexible tube or lining 2.Electromagnetic pump for liquid
c. Screw metals
d. Peristaltic (wave contraction) 3.Fluid-actuated gas-lift or
hydraulic ram
2.Multiple rotors
a. Gear
b. Lobe [Karassik et al., 1976]
c. Screw
d. Circuferential piston

Gambar : Klasifikasi pompa

Data yang diperlukan untuk pemilihan pompa
Data yang
No. Keterangan
diperlukan
Diperlukan juga keterangan mengenai kapasitas
1 Kapasitas
maksimum dan minimum.
Tinggi isap dari permukaan air isap ke level
pompa.
2 Kondisi isap Tinggi fluktuasi permukaan air isap.
Tekanan yang bekerja pada permukaan air isap.
Kondisi pipa isap.
Tinggi permukaan Fluiida kerja keluar ke level pompa.
Tinggi fluktuasi permukaan fluida keluar.
3 Kondisi keluar
Besarnya tekanan pada permukaan fluida keluar.
Kondisi pipa keluar.
Harus ditentukan berdasarkan kondisi-kondisi di
4 Head total pompa atas. Sesuai dengan tekanan yang dibutuhkan agar komponrn
mesein dapat bekerja dengan baik
Air tawar, Bahan bakar minyak, pelumas
5 Jenis zat cair (zat kimia), temperatur, berat jenis, viskositas,
kandungan zat padat, dll.
6 Jumlah pompa Pomp yang dipasang paralel atau seri
Kerja terus-menerus, terputus-putus, jumlah jam
7 Kondisi kerja
kerja seluruhnya dalam setahun atau melelalui sensor
Motor listrik, motor bakar torak, turbin uap
8 Penggerak Driving Gear ( dijalankan oleh mesin itu sendiri.
.
Poros tegak atau Hal ini kadang-kadang ditentukan oleh pabrik
9
mendatar pompa yang bersangkutan berdasarkan instalasinya.
Pembatasan-pembatasan pada ruang instalasi,
ketinggian di atas permukaan laut, dipasang dengan mesinyang
10 Tempat instalasi
bersangkutandi luar atau
di dalam gedung, fluktuasi temperatur.
11 Lain-lain
Gambar : Berbagai pompa positive displacement
 Gambar : Pompa sentrifugal Mixed-flow Aksial

Gambar 2.4 Dynamic / momentum change pumps

Jenis dan prinsip kerja pompa
Pompa sentrifugal
 Pompa sentrifugal bekerja dengan putaran yang mengalirkan cairan dari
sisi masuk melewati sudu-sudu pada impeler dan melemparkannya
menjauh impeler yang diarahkan oleh rumah keongnya menuju sisi keluar
pompa Parameter pompa yang penting adalah head, debit dan putaran

Gambar : Impeler dan cara kerja Impeler Gambar : Prinsip kerja pompa sentrifugal
• Pompa sentrifugal dikelompokkan menjadi pompa tunggal
atau gabungan. Pompa gabungan dapat berupa pompa
bertingkat yang biasanya untuk menghasilkan head yang tinggi
dan pompa isapan ganda (double suction) yang digunakan
untuk menghasilkan debit yang tinggi. Pompa bertingkat
mempunyai prinsip yang sama dengan pompa-pompa tunggal
yang disusun secara seri.

• Sedangkan pompa isapan ganda sebenarnya merupakan dua

buah pompa yang bersusun parallel dan dibangun secara
kompak pada satu poros
Gambar : Sebuah pompe sentrifugal dengan pengerak motor listrik
Gambar : Komponen Pompa sistem pendingin pada
Mesin Yanmar M 220 L - EN
Gambar : Gambar pompa dengan parts serta kerja fluida
untuk hinght temperatur yanh digerakkan oleh
mesin itu sendiri ( Driving Gear )
Gambar : Pompa sirkulasi sistem pendingin yang terpasanga pada mesin
Yanmar type M 220 L – EN
Susunan konstruksi pompa
Schmachtel
KG [1992]
Pompa roda gigi.
 Komponen utama pompa jenis ini adalah rumah pompa, roda gigi
pompa, poros, sisi masuk, sisi keluar, paking, bantalan, dan poros.
 Pompa roda gigi pada mesin diesel secara umum digunakan pada
sistem pelumas dan sistem bahan bakar.

Gambar : Pompa pada sistem pelumas dengan penggerak motor listrik

Gambar : Sebuah pompa transfer bahan bakar ( Pompa roda gigi )
 screw capscrew

pump
lock
washer
lock
washer
guard

coupling
insert
coupling
capscrew
pump

time
gear
gasket cover
nuts
time
gear

Gambar : Gambar pompa Roda gigi yang digeraknan oleh motor listrik dengan partsnya
Gambar : Susunan konstruksi pompa roda gigi untuk sistem
pelimas yang digerakkan denga mesin itu sendiri
Unjuk kerja dan kondisi normal pompa

Gambar : Perbandingan unjuk kerja pompa dinamik

dan pergeseran positifnpada kekentalan berbeda
Gambar : Unjuk kerja pompa sentrifugal pada putaran konstan
Gambar :Unjuk kerja Pompa sentrifugal dengan variasi putaran
Gambar : Unjuk kerja pompa dengan berbagai diameter impeler dengan putaran konstan ( 1170 Rpm )
Kavitasi
 Kavitasi adalah problem yang dapat terjadi pada sebuah pompa air.
Kavitasi adalah adanya peronggaan pada permukaan impeler/sudu
pompa atau turbin yang disebabkan adanya tubrukan gelembung-
gelembung uap air yang muncul akibat pendidihan air pada temperetur
rendah akibat tekanan airnya di bawah tekanan jenuhnya

Gambar : Unjuk kerja pompa sentrifugal gabungan seri dan paralel

Gangguan dan trouble shooting pompa
 Trouble shooting merupakan proses pemikiran/ pertimbangan yang
didukung pengambilan kesimpulan dan mengatasi gangguan. Tujuan
trouble shooting adalah usaha untuk mencari dan menentukan
penyebab gangguan serta mencari cara mengatasi gangguan.
Kompresor
 Kompresor adalah alat yang dapat menambahkan energi kepada
uap atau gas sehingga dapat mengalir
 Klasifikasi alat untuk mengalirkan uap atau gas menurut tekanan,
yaitu:
• Jenis dan prinsip kerja kompresor

Klasifikasi kompresor
Prinsip kerja kompresor torak
 Susunan konstruksi kompresor
Kompresor untuk Pengisian tabung udara
Unjuk kerja dan kondisi normal kompresor

Gambar : Diagram P-V sebuah kompresor torak [Sularso et al., 1987]

Gambar : Kurva performansi sebuah kompresor
Gangguan dan trouble shooting kompresor

Tabel : Trouble-shooting kompresor torak kecil

Trouble-shooting kompresor torak kecil (sambungan)
Tabel : Trouble-shooting kompresor sekrup kecil [Sularso et al., 1987]
Tabel : Trouble-shooting kompresor sekrup kecil (sambungan)
Motor Penggerak
 Untuk menggerakkan pompa atau kompresor diperlukan motor
penggerak yang umumnya menghasilkan kerja mekanik dalam
bentuk putaran. Putaran motor penggerak seperti ini akan
ditransmisikan dengan sebuah poros ke pompa atau kompresor

2nT
Pm = T =
60
dimana:
Pm = daya mekanis, Watt
T = torsi poros, N.m
 = kecepatan sudut poros, 1/s
N = jumlah putaran per menit, rpm
Jenis dan prinsip kerja motor penggerak
Penggerak utama (prime mover) untuk pompa dan kompresor dapat
dikelompokkan sebagai berikut:
•Motor Listrik
1.Motor AC
a.Motor induksi sangkar bajing
b.Motor induksi wound
c.Motor sinkron
2.Motor DC
•Motor Bakar
1.Diesel
2.Bensin
3.Gas
•Mesin Uap Silinder
•Turbin
1.Turbin uap
2.Turbin air
3.Turbin gas
Gambar : Kompresor dengan penggerak motor listrik Gambar : Kompresor dengan penggerak mesinDiesel
Gambar : Kompresor dengan penggerak Mesin Diesel dan Motor listrik
 Motor bakar adalah mesin pembakaran
dalam yang merubah energi termal
untuk membangkitkan gerakan (energi
mekanik) dengan cara membakar
campuran bahan bakar dan oksigen
yang ada di udara.
Motor bakar yang paling sering
digunakan adalah motor bakar
berbahan bakar petrol dan minyak
diesel (solar).
Mesin uap menggunakan tekanan uap
untuk menghidupkan mekanisme yang
menggerakkan pompa atau kompresor
Gambar : gambar Kompresor
dengan penggerak uap
Susunan konstruksi motor penggerak
 memperlihatkan konstruksi dalam sebuah motor induksi dan
gambar komponen-komponen sebuah motor induksi sampai
kepada komponen kecilnya.
Unjuk kerja dan kondisi normal motor penggerak

Gambar : Karakteristik umum kecepatan-torsi untuk motor listrik

Gambar : Karakteristik kecepatan-torsi Motor Sangkar
Gambar : Kerekteristik Kecepatan dan Torsi motor induksi wound-rotor
Gangguan dan trouble shooting motor penggerak
Gambar : Gejala dan penyebab gangguan serta prosedur tindakan
perbaikan pada motor listrik kompresor
