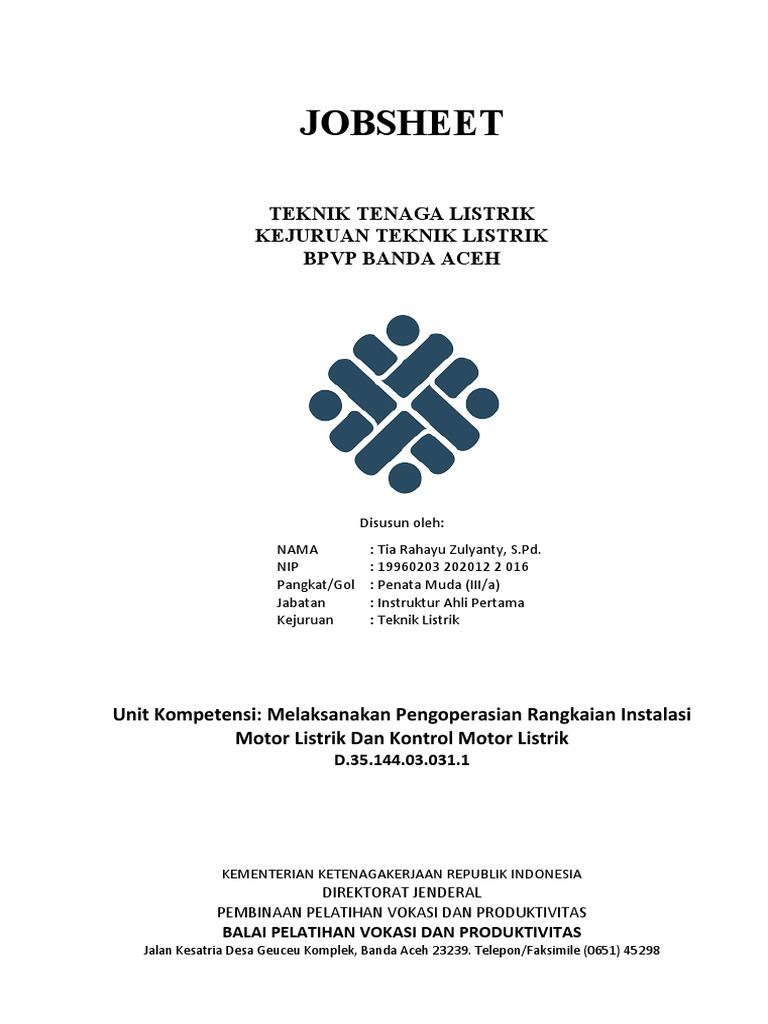

JOBSHEET

TEKNIK TENAGA LISTRIK

KEJURUAN TEKNIK LISTRIK
BPVP BANDA ACEH

Disusun oleh:
NAMA : Tia Rahayu Zulyanty, S.Pd.
NIP : 19960203 202012 2 016
Pangkat/Gol : Penata Muda (III/a)
Jabatan : Instruktur Ahli Pertama
Kejuruan : Teknik Listrik

Unit Kompetensi: Melaksanakan Pengoperasian Rangkaian Instalasi

Motor Listrik Dan Kontrol Motor Listrik
D.35.144.03.031.1

KEMENTERIAN KETENAGAKERJAAN REPUBLIK INDONESIA

DIREKTORAT JENDERAL
PEMBINAAN PELATIHAN VOKASI DAN PRODUKTIVITAS
BALAI PELATIHAN VOKASI DAN PRODUKTIVITAS
Jalan Kesatria Desa Geuceu Komplek, Banda Aceh 23239. Telepon/Faksimile (0651) 45298
Jobsheet Program Pelatihan Teknik Instalasi Tenaga
Kejuruan Teknik Listrik
Balai Pelatihan Vokasi dan Produktivitas Banda Aceh
Banda Aceh, 2 April 2022

Dibuat oleh:
Instruktur Kejuruan Teknik Listrik

Tia Rahayu Zulyanty

NIP. 19960203 202012 2 016

Mengetahui:
Kepala BPVP Banda Aceh,

Rahmad Faisal
NIP. 19810330 200901 1 005
 Jobsheet- Teknik Instalasi
Tenaga
(Pengoperasian Rangkaian Instalasi Motor Listrik Dan Kontrol Motor
Listrik)

D.35.144.03.031.1
Rangkaian Star-Delta Otomatis

Oleh :
Tia Rahayu Zulyanty

KEMENTERIAN KETENAGAKERJAAN REPUBLIK INDONESIA

DIREKTORAT JENDERAL
PEMBINAAN PELATIHAN VOKASI DAN PRODUKTIVITAS
BALAI PELATIHAN VOKASI DAN PRODUKTIVITAS
Jalan Kesatria Desa Geuceu Komplek, Banda Aceh 23239. Telepon/Faksimile (0651) 45298
A. Unit Kompetensi:
Melaksanakan Pengoperasian Rangkaian Instalasi Motor Listrik Dan Kontrol Motor Listrik

A. Judul Jobsheet:
Rangkaian Star-Delta Otomatis

B. Tujuan:
Peserta Pelatihan mampu mengoperasikan Motor Listrik secara otomatis dengan pengendali
elektromagnetik

C. Landasan Teori:
Star - Delta adalah sebuah rangkaian yang tersusun pada sebuah motor dengan kapasitas
tiga phase atau tiga potensial, dimana lilitan yang terdapat di sebuah motor tersebut terdiri
dari tiga lilitan utama dengan jumlah kutup dua belas kutup. Masing masing lilitan memiliki
potensial yang berbeda. Ujung dari setiap lilitan tersebutlah yang menentukan apakah
sebuah motor memiliki rangkaian Star atau rangkaian Delta.
Rangkaian Star di gunakan untuk mengurangi lonjakan arus dan torsi pada saat start. Ketika
motor di start kemungkinan timbulnya arus start yang sangat tinggi. biasanya bisa mencapai 6
sampai 7 kali, torsi saat start juga sangat tinggi dan biasanya lebih tinggi dari kebutuhan. Ini
dapat terlihat adanya lonjakan/ gerakan yang keras saat motor di star.
Pengoperasian rangakaian Star - Delta Tersusun atas Main Breaker dan 3 buah kontaktor
yaitu Main Contactor, Star Contactor dan Delta Contactor, Timer serta sebuah Thermal
Overload Relay (TOR). Gunanya komponen timer adalah untuk mengatur perubahan dari
sebelumnya rangkaian star menjadi rangkaian delta. Perubahannya membutuhkan waktu
sekitar 5 sampai 10 detik. Kemudian, nantinya kita akan menemukan TOR yang berguna untuk
rangkaian motor menjadi berhenti apabila terjadi beban berlebih.
Pada saat start, rangkaian daya motor terhubung secara Star. Gulungan stator hanya
1
menerima tegangan sekitar 0,578 ( ) dari tegangan line. Jadi arus dan torsi yang dihasilkan
√3
akan lebih kecil. Setelah mendekati speed normal Motor akan berpindah menjadi
terkoneksi secara Delta. Motor akan bekerja dengan baik jika saat start motor tidak terbebani
dengan berat.
Fungsi Rangkaian Star-Delta adalah untuk mengurangi arus start pada saat pertama kali
motor hidupkan. Karena perbedaan fungsi inilah, Star-Delta paling banyak digunakan pada
sistem starter motor listrik. Dengan fungsi ini sehingga dapat mengurangi arus listrik pada saat
motor di starter. Saat awal inilah motor tidak dikenakan pajak penuh. Dengan menggunakan
timer, rangkaian motor lilitan dipindahkan menjadi Delta sehingga tegangan dan arus yang
mengalir menjadi penuh.

D. Peralatan dan bahan

1) Box Panel
2) Motor Induksi 3 Phase 380 V
3) Kontaktor ( 3 Pcs)
4) MCB 3 Pole (1 Pcs)
5) MCB 1 Pole ( 1 Pcs)
6) Push Button (1 Hijau, 1 Merah)
7) Pilot lamp Indikator (1 Hijau, 1 Kuning, 1 Merah)

1 dari 1
 8) Kabel NYA 2,5 mm2 (Hitam, Kuning, Coklat, Biru)
9) Kabel NYM 1,5 mm2 (Hitam, Kuning, Coklat,Biru)
10) Kabel NYM-HY 1,5 mm2
11) TOR (1 Pcs)
12) Timer + Soket (1 Pcs)
13) Skun Kabel 1,5 mm2 (Secukupnya)
14) Amperemeter Analog (Pintu Panel)
15) Voltmeter Analog (Pintu Panel)
16) Emergency Switch
17) Rel Omega
18) PVC Trunking
19) KWh 3 Phase
20) Obeng plus   (1Pcs)
21) Obeng minus (1 Pcs)
22) Tespen (1 Pcs)
23) Martil (palu) besi (1 Pcs)
24) Tang potong (1 Pcs)
25) Tang kombinasi (1 Pcs)

E. Petunjuk Kegiatan Praktek

1) Menentukan dan menyiapkan komponen – komponen yang dibutuhkan
2) Mengerjakan wiring
3) Merangkai Komponen Pada Box Panel
4) Mengoperasikan Motor

F. Langkah Kerja
1) Siapkan alat dan bahan yang akan digunakan
2) Tempatkan panel listrik pada posisi yang kuat dan tidak goyah
3) Pasang komponen yang diperlukan pada rel omega sesuai dengan kebutuhan pada
rangkaian pengendali dan rangkaian daya
4) Lakukan pengawatan rangkaian kontrol
5) Lakukan pengawatan rangkaian daya
6) Lakukan pengawatan MCB, Kontaktor Magnet, Thermal Overload Relay, Time Delay Relay,
Push-Button dan Lampu Indikator
7) Buatkan rangkaian untuk operasi peralatan pengalih daya (Starting Star-Delta  Otomatis)
8) Rencanakan penempatan komponen sesuai dengan tata letak yang praktis dan mudah
dalam pemasangannya
9) Ukurlah tegangan pada sumber MCB/Motor Phase dan kecepatan putaran motor (Rpm)
10) Laporkan kepada instruktur hasil pekerjaan jika sudah selesai
11) Setelah selesai bersihkan lingkungan tempat kerja dan kembalikan semua peralatan ke
tempat semula

-- End –

2 dari 1
 CHECKLIST
Observasi Penilaian Proses dan Hasil Kerja Peserta Pelatihan

Hari/Tanggal : 13 April 2022

Judul Jobsheet : Rangkaian Star-Delta Otomatis

Keterangan
No Nama Peserta Penilaian
K BK
1

10

11

12

13

14

15

16

Ket:
Interval Nilai : 0 - 100

1 dari 1
