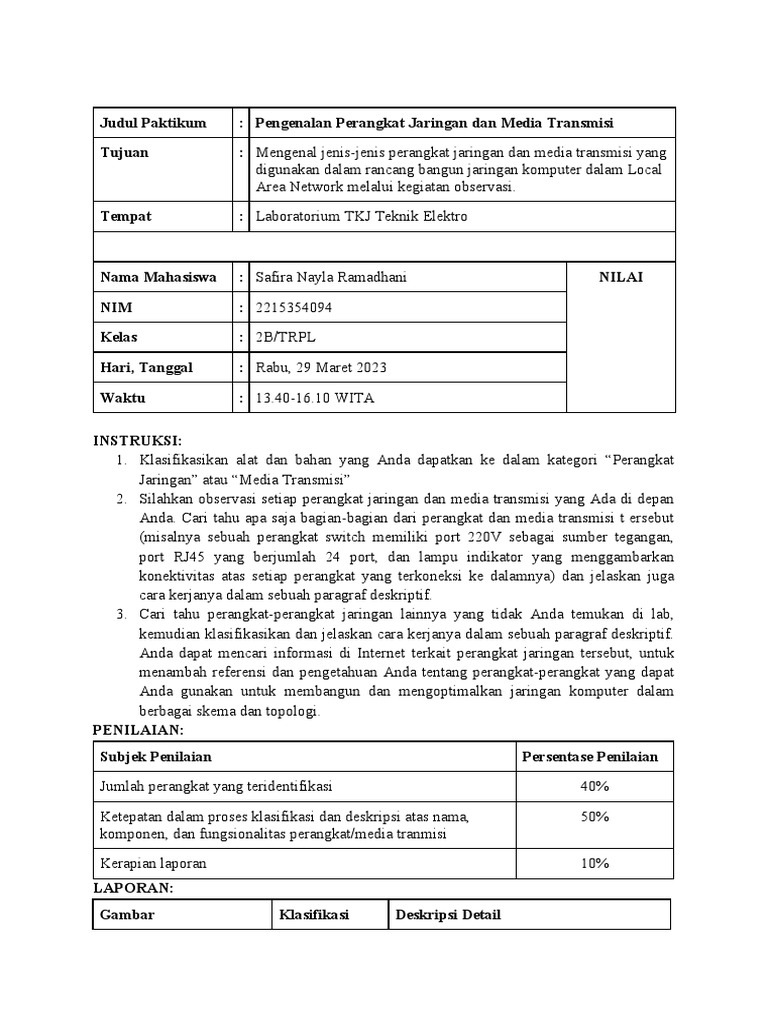

Judul Paktikum : Pengenalan Perangkat Jaringan dan Media Transmisi

Tujuan : Mengenal jenis-jenis perangkat jaringan dan media transmisi yang

digunakan dalam rancang bangun jaringan komputer dalam Local
Area Network melalui kegiatan observasi.

Tempat : Laboratorium TKJ Teknik Elektro

Nama Mahasiswa : Safira Nayla Ramadhani NILAI

NIM : 2215354094

Kelas : 2B/TRPL

Hari, Tanggal : Rabu, 29 Maret 2023

Waktu : 13.40-16.10 WITA

INSTRUKSI:
1. Klasifikasikan alat dan bahan yang Anda dapatkan ke dalam kategori “Perangkat
Jaringan” atau “Media Transmisi”
2. Silahkan observasi setiap perangkat jaringan dan media transmisi yang Ada di depan
Anda. Cari tahu apa saja bagian-bagian dari perangkat dan media transmisi t ersebut
(misalnya sebuah perangkat switch memiliki port 220V sebagai sumber tegangan,
port RJ45 yang berjumlah 24 port, dan lampu indikator yang menggambarkan
konektivitas atas setiap perangkat yang terkoneksi ke dalamnya) dan jelaskan juga
cara kerjanya dalam sebuah paragraf deskriptif.
3. Cari tahu perangkat-perangkat jaringan lainnya yang tidak Anda temukan di lab,
kemudian klasifikasikan dan jelaskan cara kerjanya dalam sebuah paragraf deskriptif.
Anda dapat mencari informasi di Internet terkait perangkat jaringan tersebut, untuk
menambah referensi dan pengetahuan Anda tentang perangkat-perangkat yang dapat
Anda gunakan untuk membangun dan mengoptimalkan jaringan komputer dalam
berbagai skema dan topologi.
PENILAIAN:
Subjek Penilaian Persentase Penilaian

Jumlah perangkat yang teridentifikasi 40%

Ketepatan dalam proses klasifikasi dan deskripsi atas nama, 50%

komponen, dan fungsionalitas perangkat/media tranmisi

Kerapian laporan 10%

LAPORAN:
Gambar Klasifikasi Deskripsi Detail
Perangkat Nama Alat/Bahan:
Media Tang Krimping
Karena Deskripsi:
digunakan Alat ini berguna untuk memotong,
untuk membengkokkan serta menghubungkan
menghubungkan kabel dengan konektor. Tang krimping
perangkat biasanya terdiri dari dua bagian, yaitu
jarinagan ke bagian pangkal dan bagian rahang. Bagian
media transmisi pangkal adalah tempat pegangan.
Sementara bagian rahang adalah tempat
krimping atau menggabungkan kabel
dengan konektor. Tang krimping bekerja
dengan cara memasukkan kabel ke dalam
rahang dan kemudian menekan rahang
dengan pegangan, sehingga rahang akan
menekan konektor pada kabel dan
membuat sambungan yang aman dan kuat.

Perangkat Nama Alat/Bahan:

Media Tang Potong
Karena Deskripsi:
digunakan Alat ini berguna untuk memotong benda
untuk dengan tepat dan mudah. Tang poting
menghubungkan terdiri dari dua lengan dengan pisau tajam
perangkat di ujungnya yang digunakan untuk
jarinagan ke memotong benda seperti kawat, pipa,
media transmisi kawat baja, dan lain sebagainya. Tang
potogn mrmiliki berbagai jenis yang
tersedia, termasuk jenis yang lebih panjang
dan lebih pendek dengan pisau yang
berbeda-beda untuk kebutuhan
pemotongan yang berbeda juga.
Perangkat Nama Alat/Bahan:
Media Tang Kombinasi
Karena Deskripsi:
digunakan Alat ini berguna untuk beberapa fungsi dan
untuk kegunaan dengan rahang yang berbeda
menghubungkan seperti :
perangkat - Rahang potong atau pemotong,
jarinagan ke digunakan untuk memotong kawat, kabel,
media transmisi dan benda-benda kecil lainnya.
-Rahang pipa berbentuk setengah
lingkaran digunakan untuk memegang
benda berbentuk silinder seperti pipa atau
batang.

-Rahang pelipat berbentuk datar,

digunakan untuk membengkokkan atau
melipat kawat atau benda tipis lainnya.
-Rahang lancip berbentuk kerucut,
digunakan untuk memegang atau memutar
benda berbentuk kecil seperti sekrup atau
mur.
Media Nama Alat/Bahan:
Transmisi Kabel STP (Shielded Twisted Pair)
Karena Deskripsi:
digunakan -Pull Cord : Serat kaku yang ada didalam
untuk kabel STP yang berguna untuk
menstramisikan memudahkan pengeluaran kabel dari
data dari suatu dalam dinding kabel
perangkat ke -Clear Film : Lapisan pelindung yang
perangkat terbuat dari bahan plastik bening untuk
lainnya melindungi konstruksi internal kabel
-Full Copper Twisted Pair : Pasangan
kawat tembaga yang terdiri dari dua kawat
yang saling berhubungan(putih-orange,
putih-biru, putih-hijau, putih-coklat) dan
dihubungkan secara spriral untuk
mengurangi inteferensi
elerktromagnetik(EMI) dan intefrensi
radiofrekuensi(RFI) yang dapaat
mengganggu sinyal pada kabel
-Drain : Sebuah kawat tambahan yang
berguna untuk membantu mengalirkan
arus listrik yang terbentuk pada lapisan
pelindung kabel, kawat drain ini, sisa-sisa
arus listrik pada kabel akan dialirkan
dengan aman ke tanah, sehingga
menghindari gangguan EMI dan RFI pada
sebuah jaringan.
-Foiled Shielding : Pelindung kabel yang
terbuat dari bahan foil alumunium yang
membungkus konstruksi internal kabel.
Yang berfungsi untuk melindungi kabel
dari interferensi elektromagnetik dan
interferensi radiofrekuensi yang dapat
menyebabkan gangguan sinyal pada
jaringan.
-UV Resistant Sheath : Lapisan pelindung
terluar kabel yang tahan terhadap sinar
ultraviolet dan cuaca eksternal yang
berfungsi sebagai pelindung dari sinar UV
dan cuca ekstrem seperti hujan, panas,
dingin.
Media Nama Alat/Bahan:
Transmisi Kabel Coaxial
Karena Deskripsi:
digunakan -Outside Insulation : Lapisan pelindung
untuk luar pada kebel croaxial yang berfungsi
menstramisikan untuk melindungi konstruksi internal kabel
data dari suatu dari kerusakan fisik dan bahaya nya suatu
perangkat ke lingkungan. Pelindung ini terbuat dari
perangkat bahan isolasi khusus yang dapat
lainnya melindungi kabel dari kelembapan suhu
ekstrem, sinar UV dan gangguan
lingkungan lainnya.
-Copper Mesh : Lapisan pelindung dalam
pada kabel coaxial yang terbuat dari kawat
tembaga yang berbentuk anyaman atau
jala. Lapisan ini berfungsi untuk
melindungi sinyal di dalam kabel dari
interferensi elektromagnetik dan
interferensi radiofrekuensi yang dapat
mempengaruhi kualitas sinyal.
-Copper Wire : Konduktor utama pada
kabel coaxial yang terbuat dari kawat
tembaga. Kawat ini membawa sinyal
listrik dari satu titik ke titik lainnya dalam
jaringan. Jika kabel coaxial digunakan
untuk jaringan televisi atau sinyal video,
kawat ini sering kali berukuran tebal untuk
mentransfer sinyal video yang berkualitas
tinggi.
-Insulation : Lapisan pelindung dalam
pada kabel coaxial yang berfungsi untuk
memisahkan kawat tembaga inti dari
lapisan pelindung luar dan mencegah
adanya arus listrik yang terlalu lemah atau
terlalu kuat. Lapisan pelindung dalam ini
terbuat dari bahan isolasi khusus seperti
polietilena atau foam, yang mampu
mengurangi gangguan elektromagnetik dan
menjaga kualitas sinyal pada jaringan.

Media Nama Alat/Bahan:

Transmisi Fiber Optic
Karena Deskripsi:
digunakan Alat ini berguna didalam pengiriman
untuk sinyal komunikasi yang menggunakan
menstramisikan kabel serat optik yang terbuat dari bahan
data dari suatu kaca atau plastik. Kabel serat optik ini
perangkat ke terdiri dari inti berdiameter sangat kecil, di
perangkat mana cahaya dikirimkan melalui inti ini
lainnya menggunakan prinsip pantulan internal
total. Cahaya yang dipantulkan di dalam
inti ini dipancarkan dengan kecepatan
sangat tinggi, hingga mencapai kecepatan
cahaya. Kabel serat optik juga dilengkapi
dengan lapisan pelindung yang kuat,
seperti kevlar atau bahan logam, untuk
melindungi kabel dari kerusakan fisik dan
lingkungan eksternal. Fiber optic juga
lebih aman dan tahan terhadap gangguan
elektromagnetik dan radiasi, sehingga
menjadi pilihan yang lebih baik untuk
aplikasi jaringan telekomunikasi yang
membutuhkan keamanan dan kecepatan
tinggi, seperti di bidang telepon, televisi,
internet, dan jaringan komputer.Untuk
pemansangan fiber optic sendiri harus
benar-benar bersih dan hati-hati karena
jika tidak bersih atau hati-hati dapat
mempengaruhi sinyal yang mana debu
dapat menyerap sinyal yang ditranmisikan
melalui serat optik sehingga mengurangi
kualitas sinyal bahkan mengganggu
koneksi sepenuhnya.

Perangkat Nama Alat/Bahan:

Media Konektor RJ45
Karena Deskripsi:
digunakan Alat ini digunakan sebagai standar
untuk konektor pada kabel jaringan Ethernet
menghubungkan yang umum digunakan untuk
perangkat
menghubungkan :
jarinagan ke
media transmisi komputer, router, switch, dan perangkat
jaringan lainnya. Konektor RJ45 memiliki
konektor 8-pin modular yang terdiri dari
delapan kawat atau jalur yang terpisah dan
diatur dalam urutan tertentu. Konektor
RJ45 biasanya memiliki kabel dengan
panjang yang bervariasi dan dilengkapi
dengan pengaman kabel atau boot yang
memperkuat kabel dan mencegah
kerusakan. RJ45 juga digunakan sebagai
standar konektor pada beberapa jenis
jaringan komunikasi lainnya, seperti
telepon VoIP (Voice over Internet
Protocol), video surveillance, dan sistem
keamanan lainnya.
Perangkat Nama Alat/Bahan:
Media Swich
Karena Deskripsi:
digunakan Alat ini digunakan untuk menghubungkan
untuk beberapa perangkat dalam sebuah jaringan
menghubungkan komputer. Fungsi utama dari switch adalah
perangkat untuk memproses dan meneruskan data
jarinagan ke yang dikirimkan antar perangkat di dalam
media transmisi jaringan. Switch dapat digunakan untuk
membagi jaringan menjadi beberapa
segmen yang lebih kecil, sehingga
memungkinkan data untuk dikirimkan
lebih cepat dan efisien antara perangkat-
perangkat dalam segmen yang sama.
Switch juga dapat membantu mengurangi
collision atau tabrakan data dalam
jaringan, sehingga meningkatkan
kecepatan dan kinerja jaringan secara
keseluruhan.

Perangkat Nama Alat/Bahan:

Media Pemotong Fiber Optic
Karena Deskripsi:
digunakan -Light Soldering Plate Cap Rod :
untuk Digunakan untuk menyangga serat optik
menghubungkan yang akan dipotong.
perangkat -Presure Pad : Digunakan untuk menjaga
jarinagan ke serat optik tetap stabil selama proses
media transmisi pemotongan.
-Single Core Optical Fixture : Digunakan
untuk menahan serat optik pada posisi
yang tepat selama proses pemotongan.
-Optical Fiber Holder : Digunakan untuk
memegang serat optik dengan stabil
selama proses pemotongan.
-Blade Setcrew : Digunakan untuk
mengunci pisau pada posisi yang
diinginkan untuk memastikan presisi
pemotongan.
-Blade Slider : Digunakan untuk
menggerakkan pisau atau blade dalam
proses pemotongan.
Perangkat Nama Alat/Bahan:
Media LAN Tester
Karena Deskripsi:
digunakan -RJ11 Network Cable Port : Digunakan
untuk untuk menguji kabel jaringan telepon.
menghubungkan -RJ45 Network Cable Port : Digunakan
perangkat untuk menguji kabel jaringan komputer
jarinagan ke atau internet.
media transmisi -Tester Normal LED Indicator(1) :
Digunakan untuk menunjukkan status
kabel yang terhubung dengan benar.
-Shielding Lights(0) : Digunakan untuk
menunjukkan apakah kabel memiliki
perlindungan penghalang atau tidak
-Power Control Switch(Off, Close
Button, ON:Quick Test, S:Slow Test) :
Digunakan untuk mengontrol daya dan
kecepatan pengujian. Serta dapat memilih
antara tes cepat atau tes lambat.
-Tester Switch Indicator : Digunakan
untuk menunjukkan apakah koneksi sudah
benar atau masih ada masalah.

Perangkat Nama Alat/Bahan:

Media Router Acces Point
Karena Deskripsi:
digunakan Alat ini digunakan sebagai penghubung
untuk antara jaringan kabel dan jaringan
menghubungkan nirkabel. Router Access Point biasanya
perangkat digunakan untuk memperluas jangkauan
jarinagan ke jaringan Wi-Fi dalam sebuah area yang
media transmisi luas, atau untuk menambahkan koneksi
nirkabel ke jaringan kabel yang sudah ada.
Biasanya dilengkapi dengan antena yang
kuat dan memiliki kemampuan untuk
mengelola lalu lintas data nirkabel. Router
Access Point juga dapat diatur untuk
memberikan akses internet nirkabel yang
aman dan terlindungi dengan berbagai fitur
keamanan seperti enkripsi data, pengaturan
jaringan, dan firewall. Dengan Router
Access Point ini dapat menghubungkan
banyak perangkat nirkebel seperti laptop,
smartphone atau tablet ke jaringan internet
dengan cepat dan mudah.
Perangkat Nama Alat/Bahan:
Media Router
Karena Deskripsi:
digunakan Alat ini digunakan untuk mengarahkan lalu
untuk lintas data antara jaringan yang berbeda
menghubungkan dengan menggunakan protokol routing.
perangkat Router memilih jalur terbaik untuk
jarinagan ke mengirim data dari satu jaringan ke
media transmisi jaringan lainnya. Selain itu, router juga
dapat melakukan fungsi keamanan seperti
firewall dan pengaturan akses jaringan.
Router memiliki beberapa port yang
digunakan untuk menghubungkan jaringan
yang berbeda, seperti port Ethernet, port
serial, dan port USB. Router modern
biasanya sudah dilengkapi dengan
antarmuka web yang memungkinkan
pengguna untuk mengkonfigurasi dan
mengelola router dari jarak jauh. Beberapa
router bahkan dilengkapi dengan fitur
wireless yang memungkinkan pengguna
untuk menghubungkan perangkat jaringan
tanpa kabel.

Perangkat Nama Alat/Bahan:

Media POE(Power over Ethernet)
Karena Deskripsi:
digunakan Alat ini digunakan untuk memberikan daya
untuk pada perangkat jaringan seperti kamera
menghubungkan keamanan, access point, dan telepon VoIP
perangkat tanpa perlu memasang sumber daya listrik
jarinagan ke terpisah. POE bekerja dengan
media transmisi mengirimkan daya listrik melalui kabel
Ethernet yang sama yang digunakan untuk
mentransfer data.

Perangkat Nama Alat/Bahan:

Media HUB(Hubungan)
Karena Deskripsi:
digunakan Alat ini digunakan menghubungkan
untuk beberapa perangkat jaringan seperti
menghubungkan komputer, printer, dan perangkat jaringan
perangkat lainnya ke dalam sebuah jaringan lokal.
jarinagan ke Hub bertindak sebagai pusat pengumpul
media transmisi yang mengirimkan data yang diterima dari
satu perangkat jaringan ke semua
perangkat jaringan yang terhubung ke
dalam jaringan lokal.HUB memiliki
beberapa port yang dapat digunakan untuk
menghubungkan perangkat jaringan.
 Ketika sebuah perangkat jaringan
mengirimkan data ke HUB, HUB akan
memperkuat sinyal dan mengirimkannya
ke semua perangkat jaringan yang
terhubung ke dalam jaringan lokal,
termasuk perangkat pengirim. HUB
berfungsi sebagai perangkat jaringan pasif,
karena tidak memiliki kemampuan untuk
mengatur atau mengontrol lalu lintas data.
HUB sendiri memiliki keuntungan dalam
hal kemudahan penggunaan dan
pemasangan yang mudah, namun, HUB
juga memiliki kelemahan yaitu ia tidak
memiliki kemampuan untuk mengatur lalu
lintas data yang terjadi di dalam jaringan,
sehingga terjadi konflik lalu lintas dan
penurunan performa jaringan. Maka dari
itu HUB sudah tidak lagi umum digunakan
dalam jaringan modern dan telah
digantikan oleh switch yang memiliki
kemampuan lebih baik didalam mengatur
lalu lintas data.

KESIMPULAN:
1.STP (Shielded Twisted Pair) adalah jenis kabel jaringan yang dilapisi dengan lapisan
pelindung untuk mengurangi interferensi dan gangguan listrik.
2.RJ45 adalah jenis konektor yang digunakan untuk menghubungkan kabel jaringan, seperti
kabel UTP atau STP, ke perangkat jaringan seperti switch, router, atau komputer.
3.Coaxial adalah jenis kabel jaringan yang digunakan untuk menghubungkan perangkat
jaringan seperti televisi kabel, modem kabel, dan antena satelit.
4. Fiber optic adalah jenis kabel jaringan yang terbuat dari serat kaca atau plastik dan
digunakan untuk mentransmisikan sinyal cahaya.
5.Tang krimping, tang potong, dan tang combo adalah alat-alat yang digunakan untuk
memasang dan memotong kabel jaringan seperti UTP atau STP.
6.Switch adalah perangkat jaringan yang digunakan untuk menghubungkan beberapa
perangkat jaringan dan mengatur aliran data antara perangkat-perangkat tersebut.
7.Router adalah perangkat jaringan yang digunakan untuk menghubungkan beberapa jaringan
komputer dan meneruskan data.
8.Router access point adalah perangkat jaringan yang digunakan untuk menyediakan akses
nirkabel ke jaringan, seperti Wi-Fi.
9.Pemotong fiber optic adalah alat yang digunakan untuk memotong serat optik dengan
akurat untuk memastikan koneksi yang stabil dan aman.
10.LAN tester adalah alat yang digunakan untuk menguji koneksi jaringan dan memeriksa
apakah kabel jaringan bekerja dengan baik atau tidak.
11.Power Over Ethernet (POE) adalah teknologi yang memungkinkan pengiriman daya listrik
melalui kabel jaringan Ethernet.
12.HUB(Hubungan) adalah perangkat jaringan yang digunakan untuk menghubungkan
beberapa perangkat jaringan ke dalam sebuah jaringan lokal. Namun, hub sudah tidak lagi
umum digunakan dalam jaringan modern, dan telah digantikan oleh switch yang memiliki
kemampuan lebih baik dalam mengatur lalu lintas data.
