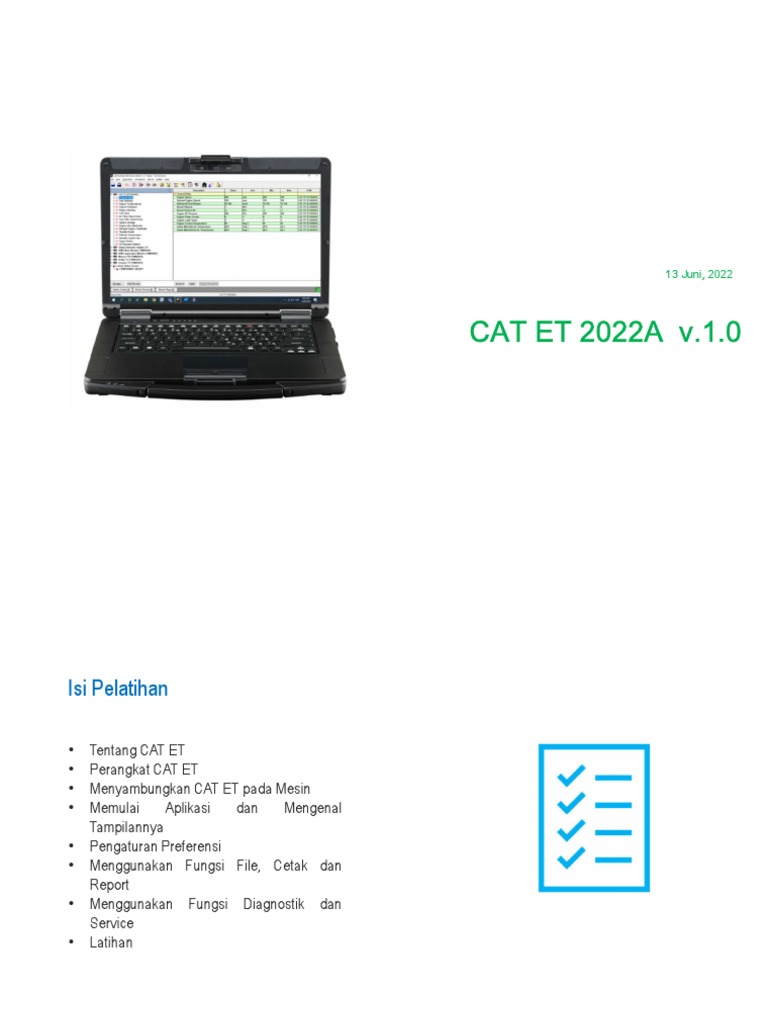

13 Juni, 2022

CAT ET 2022A v.1.0

Isi Pelatihan

• Tentang CAT ET
• Perangkat CAT ET
• Menyambungkan CAT ET pada Mesin
• Memulai Aplikasi dan Mengenal
Tampilannya
• Pengaturan Preferensi
• Menggunakan Fungsi File, Cetak dan
Report
• Menggunakan Fungsi Diagnostik dan
Service
• Latihan
Tujuan Pelatihan
• Mampu mengoperasikan CAT ET
• Mampu mengkoneksikan CAT ET pada Mesin
• Mampu menggunakan CAT ET sebagai alat trouble
shooting
• Mampu menggunakan CAT ET untuk pengaturan
configurasi mesin
• Mampu membuat dan mencetak laporan status mesin
Pengantar

• Mayoritas engine dan mesin Caterpillar yang saat ini

beroperasi menggunakan control elektronik

• Pelatihan ini membahas tentang pengoperasian CAT

ET yang diperlukan oleh teknisi untuk menggunakan
Service tool ini dengan engine, atau mesin Caterpillar
serta alat bantu pelatihan.
 Topik 1
Memulai CAT ET
1.1 Tentang Caterpillar
Electronic Technician
CAT ET adalah salah satu service tool yang
dirancang untuk berkomunikasi dengan ECM
melalui komunikasi data link.

• Memperoleh data
• Menganalisa data
• Mendiagnosa masalah
1.1 Tentang Caterpillar
Electronic Technician

Dengan service tool ini, pengguna dapat:

• Melihat diagnostik aktif dan tersimpan

• Melihat peristiwa / Event di mana
penyimpangan terjadi dan dicatat oleh ECM
• Melihat status sekelompok parameter (suhu,
tekanan, dll.) secara bersamaan
• Merekam dan mencatat data kinerja
• Menggambarkan sekelompok parameter
status
• Melihat konfigurasi ECM saat ini
• Mengubah konfigurasi ECM
• Melakukan tes diagnostik
• Melakukan kalibrasi
• Mencetak laporan dan hasil diagnostik
1.2 Lisensi

Ada dua pilihan berbeda untuk menggunakan

service tool terkait lisensi

• Menjalankan service tool tanpa lisensi aktif

(ET Trainer = keperluan pelatihan)

• Melisensikan service tool dengan memilih

"License CAT ET..." dari menu Utilities di
program service tool (Semua fitur CAT ET
dapat digunakan dengan optimal)
1.2 Lisensi

Ada dua metode untuk melisensikan service

tool:

• Online - Metode ini hanya dapat digunakan

saat komputer sedang terkoneksi pada
jaringan internet.

• Offline / manual
1.3 Persyaratan PC dan Perangkat Lunaknya Serta Perangkat
Kerasomunikasi dan Kabel

1.3.1 Persyaratan PC dan Perangkat Lunaknya

Konfigurasi Minimum:

• Pentium 2 GHz processor or greater

• 1GB RAM
• 500MB of available hard disk drive
• CD-ROM drive
• Super VGA monitor or display (1024x768)
• Microsoft Windows™ 7 Professional, Windows 8
Professional or Windows 10. Note: Windows 8 RT and the
Windows Phone are not supported due to the ARM
processors
Note: The Microsoft Surface Pro is supported.
• RS232 port with 16550AF UART or compatible (for use
with Comm Adapter II)
• USB 1.1, 2.0, or 3.0 port or (for use with Comm Adapter 3)
• Ethernet RJ45 connector
• Built in pointing device, mouse or touch screen
• For security purposes, Microsoft Browsers version 11 or
newer or Microsoft Edge is recommended.
Note: The most recent version of Microsoft Browsers may
not be validated to work with the service tool.
• Wi-Fi (for the Wireless Comm Adapter 3)
1.3 Persyaratan PC dan Perangkat Lunaknya Serta Perangkat
Kerasomunikasi dan Kabel

Perangkat lunak yang harus terpasang pada PC:

 Caterpillar Electronic Technician software

 Communication Adapter II atau 3 tool kit
software (driver)
1.3 Persyaratan PC dan Perangkat Lunaknya Serta Perangkat
Kerasomunikasi dan Kabel

1.3.2 Persyaratan Perangkat Keras Komunikasi dan Kabel

Caterpillar menawarkan beberapa opsi untuk perangkat keras

komunikasi. Adaptor Komunikasi adalah service tool yang terdiri dari
adaptor perangkat keras portabel dan program PC perangkat lunak yang
dirancang untuk berjalan di bawah Microsoft® Windows™. salah satu
perangkat berikut diperlukan:
• Cat Com Adapter 3
• Cat Com Adapter 2
• Cat Com Adapter
1.4 Memulai Program Caterpillar Electronic Technician

• Hubungkan semua kabel kemudian hidupkan

Komputer / PC.
• Pada saat komputer dihidupkan, kunci kontak
(Start Switch) harus di ON kan untuk memberikan
power pada ECM. ( ET tidak akan terhubung bila
ECM tidak mendapat suply power dari Machine /
Engine.)
1.5 Pengaturan Preferensi

Layar preferensi akan muncul secara otomatis pada

saat program ET aktif untuk pertama kali. Tercatat ada
10 Tabel di bagian atas kotak Preferensi
1.6 Pemilihan Regional, Bahasa dan Satuan Pengukuran

Tab Regional di kotak dialog Preferences

memungkinkan pengaturan regional PC
dimodifikasi begitu pula bahasa yang akan
digunakan dalam service tool diatur.
1.6 Pemilihan Regional, Bahasa dan Satuan Pengukuran

Pengaturan satuan pengukuran (Metric /U.S)

1.7 Setting Up the Communication Adapter 3
1.8 Setting Up the Communication Adapter 2
 Topik 2
Tampilan Layar dan Fungsi
2.1 Tampilan Layar Utama

Tampilan ECM Summary berisi tentang informasi

mengenai Mesin dan ECM dimana data link
tersambung.
2.2 Pull Down Menu (Drop down Menu)

Pull down menu berada pada posisi

bagian atas screen dan berisi :
 File
 View
 Diagnostics
 Information
 Service
 Utilities
 Settings
 Help
2.2 Pull Down Menu (Drop down Menu)

Pull down menu berada pada posisi

bagian atas screen dan berisi :
 File
 View
 Diagnostics
 Information
 Service
 Utilities
 Settings
 Help
2.3 Tool Bar dan Function Key

Tool Bar ( tanda panah ) diletakkan di bawah

drop down menus, dapat dipakai membuka
tampilan dengan cepat. Sebagai alternatif
Function Keys dapat juga digunakan.
2.4 Dashboard

Dashboard adalah peralatan pada layar yang

digunakan untuk mengakses dan menampilkan
informasi kritikal seperti Status Flag, Active Codes,
dan Active Events
2.4 Dashboard

Dashboard adalah peralatan pada layar yang

digunakan untuk mengakses dan menampilkan
informasi kritikal seperti Status Flag, Active Codes,
dan Active Events
 Topik 3
Menggunakan Fungsi File
3.1 Membuka File

Fungsi Open memungkinkan file yang ada dari fungsi

tertentu dibuka tanpa koneksi data link. Ini juga
merupakan cara untuk membuka file-file ini tanpa
mengakses fungsi tertentu saat terhubung ke data link.
3.2 Mengeksport File

Fungsi Eksport memungkinkan specific file pada service

tool disimpan ke dalam aplikasi yang berbeda, seperti
Microsoft Excel atau file *.txt.
3.3 Menghubungkan / Memutuskan sambungan ke / dari Service Tool

Fungsi Connect memulai koneksi data link. Fungsi ini

tersedia bila tidak ada data link yang sedang aktif.
3.4 Beralih Koneksi Data Link

Ketika koneksi data link service tool dan ECM telah

dibuat, opsi Switch Data Link mungkin ditampilkan. Opsi
ini memungkinkan tautan data yang berbeda untuk
dipilih pada produk yang menggunakan lebih dari satu
data link.
3.5 Memilih ECM

Fungsi menu Select ECM hanya tersedia bila lebih dari

satu ECM terhubung ke service tool. Fungsi ini
memungkinkan ECM yang ditargetkan oleh service tool
sebagai ECM saat ini untuk dipilih. Menu dan
fungsionalitas service tool didasarkan pada ECM saat
ini. Nama ECM saat ini ditampilkan di bagian bawah
layar service tool.
3.6 Menemukan Parameter (Fungsi Find)

Fungsi Find memungkinkan pencarian

dilakukan untuk parameter atau kata apa pun
dalam parameter. Ini sangat membantu ketika
sejumlah besar parameter tersedia untuk
dilihat.
3.6 Menemukan Parameter (Fungsi Find)

Fungsi Find memungkinkan pencarian

dilakukan untuk parameter atau kata apa pun
dalam parameter. Ini sangat membantu ketika
sejumlah besar parameter tersedia untuk
dilihat.
3.6 Menemukan Parameter (Fungsi Find)

Fungsi Find memungkinkan pencarian

dilakukan untuk parameter atau kata apa pun
dalam parameter. Ini sangat membantu ketika
sejumlah besar parameter tersedia untuk
dilihat.
3.7 Menggunakan Fungsi Cetak (Print)

Pengoperasian Print memungkinkan Anda

mencetak dokumen Print Report pada printer atu
merubahnya ke dalam format dokumen PDF atau
format lainnya.
 Topik 4
Menggunakan Fungsi View
4.1 Mengubah Tampilan Toolbar

Fungsi Toolbar dapat digunakan untuk mengubah

ukuran ikon pada toolbar. Untuk mengakses fungsi
Toolbar, pilih “Toolbar” dari menu View, lalu pilih
opsi toolbar yang diinginkan.
4.2 Mengatur (Costumize) Toolbar

Atur tampilan ikon tool bar sesuai keinginan

4.3 Mengatur Tombol Fungsi (Costumize Function Keys)

Fungsi Function Keys memungkinkan Function Keys

dalam service tool untuk disesuaikan.

Catatan: Tombol fungsi F1, F8, dan F9 tidak dapat

diubah. Mereka selalu mewakili Context Sensitive Help,
Connect/Disconnect, dan Exit, masing-masing.
4.3 Mengatur Tombol Fungsi (Costumize Function Keys)

Fungsi Function Keys memungkinkan Function Keys

dalam service tool untuk disesuaikan.

Catatan: Tombol fungsi F1, F8, dan F9 tidak dapat

diubah. Mereka selalu mewakili Context Sensitive Help,
Connect/Disconnect, dan Exit, masing-masing.
 Topik 5
Menggunakan Fungsi Diagnostic
5.1 Menampilkan Active Diagnostic Code

Fungsi Active Diagnostic Codes menyediakan

informasi untuk memberikan peringatan kepada
operator dari kemungkinan kerusakan dan juga
menunjukkan masalahnya kepada tehnisi yang
melakukan perbaikan. Kode pada layer akan muncul
saat ditampilkan.
5.2 Menampilkan Logged Diagnostic Code

Fungsi Logged Diagnostic Codes menyediakan daftar

kode diagnostik yang dicatat oleh ECM. Kode ini mirip
dengan active diagnostic code, kecuali bahwa kode
yang ditampilkan telah dicatat dari waktu ke waktu,
bukan saat kode tersebut muncul.
5.3 Menghapus Logged Diagnostic Code

Tombol Clear mengizinkan anda menghapus Logged

Diagnostic Code dari daftar Logged Diagnostic Code
yang tampil pada layar.
5.4 Menghapus Semua Logged Diagnostic Code

Fungsi tombol Clear All saat diklik semua Logged

Diagnostic Code akan dibersihkan secara simultan.
Jika lebih dari satu ECM tersedia pada data link, semua
Logged Diagnostic Code pada ECM yang terhubung
pada data link akan dihapus. Atau hanya dari ECM
sedang aktif saat ini.
5.4 Tombol Shortcut menghapus Semua Logged Diagnostic Code

Tekan tombol huruf “R” pada papan ketik

5.5 Melakukan Diagnostic Test

Tampilan layar “Diagnostic Test” memungkinkan

pengguna untuk melihat semua diagnostik test
yang tersedia untuk semua ECM yang terhubung
ke service tool. Daftar ini muncul dalam struktur
seperti pohon, dimana setiap pengujian muncul
di bawah masing-masing ECM.
Beberapa diagnostic test yang tersedia menyesuaikan ECM tiap mesin
 Performing the Auto Retarder Test
 Performing the Compression Brake Solenoid Test
 Performing the Cylinder Cutout Test
 Performing the ECM Self Test
 Performing the Engine Speed Test
 Performing the Fuel Rail Pressure Test
 Performing the Fuel Rail Pump Solenoid Test
 Performing the Gas Fuel Valve Solenoid Test
 Performing the Injection Actuation Pressure Test.
 Performing the Injector Solenoid Test
 Performing the Intake Valve Actuator Solenoid Test
 Performing the Intake Valve Actuator Test
 Performing the J1939 Receive Communication Status Test
 Performing the Line Heater Override Service Test
 Performing the Main/Tit Pump Relief Check Test
 Performing the Misfire Detection Test
 Performing the Override Parameters Test
 Performing the Power Shift Pressure Test
 Performing the Special Tests
 Performing the System Troubleshooting Settings Tes!
 Performing the Traction Aid Brake Test
 Performing the Variable Sped Fan Test
 Performing the Wiggle Test
5.6 Menampilkan Active Event Code

Fungsi Active Event Code menyediakan informasi

tentang event (kejadian) yang mewakili gejala dari
sebuah masalah operasional dan mengindikasikan
bagaimana sebuah mesin dioperasikan. Kode-kode ini
mirip dengan Active Diagnostic Code, kecuali bahwa
Event mewakili gejala dari masalah operasional. Kode
pada layar ini muncul seperti apa yang ditampilkan.
5.7 Menampilkan Logged Event Code

Fungsi Logged Event Code menyediakan daftar

event code yang dicatat oleh ECM yang
mewakili gejala masalah operasional dan
menunjukkan bagaimana mesin atau peralatan
dioperasikan. Kode-kode ini mirip dengan
Logged Diagnostic Code , kecuali bahwa
peristiwa tersebut mewakili gejala dari masalah
operasional.
5.8 Menghapus Logged Event Code

Tombol Clear mengizinkan anda menghapus

Logged Event Code dari daftar Logged Event Code
yang tampil pada layar.
5.9 Menghapus Semua Logged Event Code

Fungsi tombol Clear All saat diklik semua Logged

Event Code akan dibersihkan secara simultan. Jika
lebih dari satu ECM tersedia pada data link, semua
Logged Event Code pada ECM yang terhubung pada
data link akan dihapus. Atau hanya dari ECM sedang
aktif saat ini.
5.10 Melihat Shift Count Matrix

Fungsi Shift Count Matrix menampilkan berapa

kali operator memindahkan gigi T/M dari satu
posisi ke posisi lainnya seperti apa yang direkam
oleh ECM.
5.11 Menampilkan Counter

Fungsi Counter adalah menampilkan jumlah

perhitungan dari parameter yang ada pada daftar.
Nilai perhitungan ini dapat berguna pada analisa
factor yang berhubungan dengan penggunaan truck
atau mesin.
 Topik 6
Menggunakan Fungsi Information
6.1 Menampilkan Fungsi Status

Fungsi Status memonitor data ECM seperti apa

yang ditampilkan.
6.2 Menampilkan ECM Summary

Layar ECM Summary menampilkan informasi berguna

dari semua ECM yang tersedia. Informasi ini dibutuhkan
saat membuat laporan kerusakan atau permintaan
bantuan Service Tool.
6.3 Menampilkan Current Totals

Layar Current Totals menampilkan nilai total saat ini

untuk daftar parameter berbeda.
Jumlah ini membantu dalam analisis banyak faktor
penting yang terkait dengan penggunaan truk atau
mesin.
6.4 Mengakses Data Log Recorder

Fungsi Data Log Recorder mengizinkan data

performa ditangkap atau direkam dari beberapa
ECM. Yang dapat membantu mendiagnosa masalah
yang potensial. Fungsi ini memungkinkan
fleksibilitas untuk menentukan sampel rate serta
durasinya.
6.5 Menggunakan Data Log Recorder
6.6 Pengaturan Data Log Recorder
6.7 Mengakses Data Log Viewer

Data Log Viewer memungkinkan pengguna untuk

melihat data yang dicatat dari fungsi tertentu alat
layanan secara grafis, atau mengekspor file untuk dilihat
sebagai file .txt. Sebagai file teks. Sebagai Nilai Terpisah
Koma, data dapat diimpor ke aplikasi lain, seperti Excel
atau Lotus 123. Koneksi Data Link tidak diperlukan
untuk melihat data yang dicatat.
6.8 Mengakses Real Time Graphing

Real Time Graphing memonitor data ECM dan

menampilkannya dalam bentuk grafik saat itu terjadi.
Saat menjalankan Real Time Graphing untuk pertama
kalinya, serangkaian parameter harus dipilih untuk
dibuat grafik.
6.9 Mengakses Snapshoot Recorder
6.10 Mengakses Snapshoot Viewer

Fungsi Snapshot Viewer menampilkan parameter

status yang diambil dari ECM melalui fungsi
Snapshot Recorder. Layar Snapshot Viewer
menampilkan data yang diambil baik dalam
format digital atau grafis.
6.11 Mengakses Prognostic Download

Prognostik Download memungkinkan data

prognostik diunduh dengan cepat dan mudah dari
semua ECM yang tersedia. Informasi ini dapat
disimpan sebagai file teks (*.txt).
6.12 Mengakses Histogram

Fungsi Histogram menampilkan histogram dua dimensi

dan tiga dimensi. Histogram adalah representasi grafis
atau grafik dari data parameter dari waktu ke waktu.

Total Jam yang ditampilkan dalam histogram mungkin

tidak sesuai dengan total jam kerja mesin. Histogram
hanya mengakumulasi data pada kondisi berjalan yang
paling tepat untuk memaksimalkan nilai informasi
histogram.
6.13 Mengakses Product Status Report

Fitur Product Status Report memungkinkan pengguna

untuk menangkap status mesin atau enjin pada waktu
tertentu. Data yang dimuat dari ECM dikompilasi
dalam Product Status Report dan mencakup
parameter, komentar pengguna, dan diagnostik pilihan
pengguna dan/atau informasi konfigurasi. Laporan
secara otomatis disimpan setelah dibuat dan dapat
dilihat segera atau di lain waktu.
6.14 Mengakses Warranty Report

Warranty Report menangkap informasi yang diperlukan

untuk mengajukan klaim garansi terkait perbaikan
mayor pada enjin, masalah kemampuan mengemudi,
dan kerusakan electronik.
 Topik 7
Menggunakan Fungsi Service
7.1 Mengakses Configuration

Fungsi Configuration memungkinkan informasi

yang dapat dikonfigurasi pada semua ECM yang
tersedia untuk dilihat dan diubah.
7.2 Mengakses Copy Configuration

Fungsi Copy Configuration memungkinkan data

parameter konfigurasi dikirim ke dan dari ECM.

Fungsi saat ini yang tersedia di bawah Copy

Configuration adalah:

 ECM Replacement

 Product ECM Replacement

 Fleet Configuration
7.2.1 ECM Replacement

Fungsi ECM Replacement memungkinkan informasi

atau parameter yang dapat dikonfigurasi untuk
disalin ke ECM.
7.2.2 Product ECM Replacement

Fitur ini memungkinkan pengguna untuk menyimpan

data ECM Replacement untuk seluruh produk (semua
ECM yang mendukung fitur ini) ke satu file. File ini
kemudian dapat digunakan untuk memprogram ECM
individu, satu per satu.
7.3 Mengakses Synchronize Service Hour Meters

Fungsi Synchronize Service Hour Meters

menyediakan kemampuan untuk menyinkronkan
service hours (HM) elektronik antara ECM untuk
sistem elektronik terintegrasi. Ini memastikan
bahwa setiap ECM pada mesin tertentu
disinkronkan dengan yang lain terkait waktu yang
direkam.
7.4 Mengakses ECM Date / Time

Fungsi ECM Date / Time memungkinkan

tanggal dan waktu ECM saat ini untuk dilihat
dan dimodifikasi. Informasi ini terus diperbarui.
Jika tanggal dan waktu ECM dan PC berbeda,
ECM dapat diprogram agar sesuai dengan PC.
7.5 Mengakses Calibration

Layar Calibration memungkinkan pengguna untuk

melihat semua kalibrasi yang tersedia untuk semua
ECM yang terhubung ke service tool. Daftar ini
muncul dalam struktur seperti pohon, yang setiap
pengujian muncul di bawah ECM masing-masing.
 Topik 8
Menggunakan Fungsi Utilities
8.1 Mengakses WinFlash

WinFlash tools dapat digunakan untuk mengatur

dan memprogram Flash memori secara berurutan
dari semua ECM onboard.
8.1 Mengakses WinFlash

Semua ECM yang terhubung ke service tool akan ditampilkan di

area Informasi ECM.
8.2 Memprogram ECM
8.3 Mengakses Flash File Search

Fungsi Flash File Search memungkinkan pengguna

mendapatkan Flash File melalui SIS web.
8.3 Mengakses Flash File Search
8.4 Mengakses Preference

Kotak dialog Preferennce memungkinkan preferensi

yang berbeda untuk disetel untuk koneksi perangkat
lunak dan perangkat keras. Preferensi ini mencakup
perangkat dan port antarmuka komunikasi, direktori,
bahasa, dan pesan non-kritis
5.4 Tombol Shortcut menghapus Semua Logged Diagnostic Code

Saat sub menú Modify dipilih Kotak dialog Preference

akan ditampilkan, terdiri dari beberapa tab. Tab berikut
tersedia:
 Communications
 Confirmation
 Show Dialogs
 Default Settings
 Directories
 Regional
 CBT Settings
 SIS Settings
 Topik 8
Menggunakan Fungsi Help
Topik 8
Menggunakan Fungsi Help

Fungsi menu drop-down Help memungkinkan Anda

mengakses informasi menggunakan Caterpillar
Electronic Technician serta mengakses file bantuan
secara online. Beberapa fungsi bantuan dapat diakses
walau tanpa koneksi internet.
9.1 Mengakses Contents

Fungsi Help Contents memungkinkan Anda mengakses file

bantuan. File ini
memberikan informasi berguna tentang fitur-fitur Electronic
Technician dan memberikan
langkah-langkah prosedur untuk semua fungsi Cat ET.
9.1 Mengakses Contents
9.2 Mengakses Trainer

Fungsi Trainer menjalankan service tool

dalam mode pelatihan, yang memungkinkan
pengguna menjadi terbiasa dengan service
tool tanpa menghubungkan ke Electronic
Control Module (ECM) atau Communication
Adapter. Tidak ada biaya untuk fungsi Trainer,
dan otorisasi tidak diperlukan.
9.3 Mengakses Getting Started Guide

Saat fungsi ini dibuka Anda diarahkan menuju dokumen “Getting

Started” dalam format PDF
 9.4 Mengakses What’s New

Fitur baru pada versi ET dijelaskan, anda akan diarahkan ke

halaman web
9.5 Mengakses Trouble Shooting

Fungsi Troubleshooting Guide menyediakan informasi,

saran, dan prosedurpada topik berikut:
 Licensing Errors
 Ethernet Direct Connection
 CA3
 Communication Adapter
9.6 Mengakses About Cat
Electronic Technician

Kotak pesan About Electronic Technician memberikan

informasi-informasi berikut ini:
1. Program Name
2. Version Number
3. Serial Number
4. Subscription
5. Copyright Information
Selesai
