TEST AND COMMISSIONING : ELEKTRIKAL

Pekerjaan : PANEL TM Nomor: Tanggal :

Lokasi : MASJID Jam :
MASJID RAYA JAWA BARAT No lembar : ….. of …..

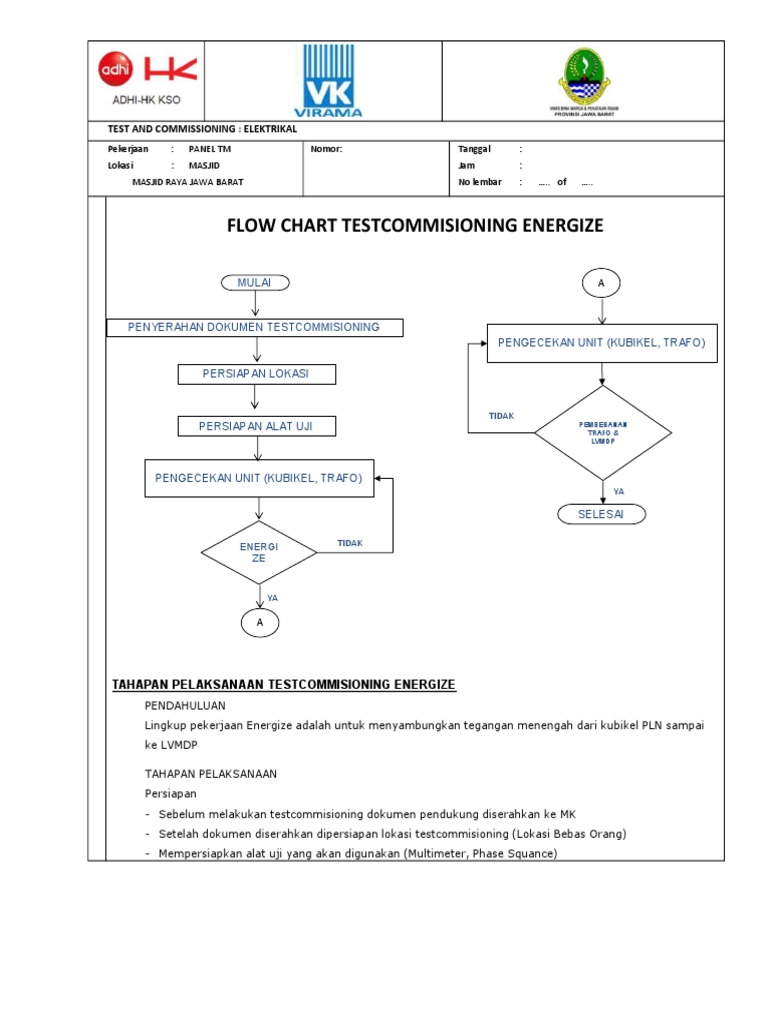

FLOW CHART TESTCOMMISIONING ENERGIZE

MULAI A

PENYERAHAN DOKUMEN TESTCOMMISIONING

PENGECEKAN UNIT (KUBIKEL, TRAFO)

PERSIAPAN LOKASI

TIDAK
PERSIAPAN ALAT UJI PEMBEBANAN
TRAFO &
LVMDP

PENGECEKAN UNIT (KUBIKEL, TRAFO)

YA

SELESAI

ENERGI TIDAK
ZE

YA

TAHAPAN PELAKSANAAN TESTCOMMISIONING ENERGIZE

PENDAHULUAN
Lingkup pekerjaan Energize adalah untuk menyambungkan tegangan menengah dari kubikel PLN sampai
ke LVMDP

TAHAPAN PELAKSANAAN
Persiapan
- Sebelum melakukan testcommisioning dokumen pendukung diserahkan ke MK
- Setelah dokumen diserahkan dipersiapan lokasi testcommisioning (Lokasi Bebas Orang)
- Mempersiapkan alat uji yang akan digunakan (Multimeter, Phase Squance)
TEST AND COMMISSIONING : ELEKTRIKAL
Pekerjaan : PANEL TM Nomor: Tanggal :
Lokasi : MASJID Jam :
MASJID RAYA JAWA BARAT No lembar : ….. of …..

Pengecekan Kubikel dan Transformator

- Cek kondisi kubikel dan transformator
- Pastikan terminasi kabel terhubung dengan sempurna
- Pastikan grounding dari kubikel dan transformastor sudah terhubung
- Pengecekan kubikel dan transformator dilakukan oleh teknisi terkait
Proses Energize
- Sebelum dilakukan energize, area yang dilewatin kabel tegangan menengah steril dari orang
- Pastikan Kembali sambungan sudah terkoneksi dengan baik
- Pada saat energize area jalur kabel harus steril dari orang

Pengecekan Kubikel dan Transformator

- Setelah dilakukan energize, dilakukan pengecekan urutan fasa dengan menggunakan phase squance
- Jika urutan fasa tidak sesuai maka energize diputus dan disesuaikan dengan urutan fasa dari kubikel PLN
- Setelah dipastikan sesuai, energize dapat dilakukan dan dilakukan pengujian Kembali menggunakan alat
ukur phase squance
- Seteleh urutan fasa sesuai dapat dilajutkan dengan melakukan pengujian tegangan fasa dengan fasa
dan fasa dengan netral
- Dari hasil pengujian yang sudah dilakukan dapat dilajutkan dengan power standby di LVMDP dan Sub
Distribusi Panel

Alat yang digunakan

- Phase Squence
- Multimeter

Aspek K3
- Menggunakan alat pelindung diri :
- Sarung Tangan
- Helm
- Rompi
- Sepatu safety

Mutu yang diharapkan:

- Pemasangan sistem sesuai dengan spesifikasi
- Proses energize berjalan sesuai dengan prosedur (Tepat waktu)
- Hasil dari pengukuran memiliki nilai yang sesuai standar
- Sistem terintegrasi sesuai dengan standart
- Zero accident
TEST AND COMMISSIONING : ELEKTRIKAL
Pekerjaan : PANEL TM Nomor: Tanggal :
Lokasi : MASJID Jam :
MASJID RAYA JAWA BARAT No lembar : ….. of …..

JOB SAFETY ANALYSIS AND RISK ASSESSEMENT

PEKERJAAN
Test Commisioning
- Energize Power PLN

Bahaya selama proses energize

- Percikan Api
- Corona (Lompatan Arus Listrik)
- Tersetrum
- Ledakan

Resiko selama proses energize

- Kebakaran
- Tersetrum
- Arus bocor

Akibat
- Luka ringan
- Kebakaran
- Luka Bakar
- Meninggal

Tindakan Pengendalian
1. Menggunakan alat pelindung diri lengkap
2. Periksa kondisi kesehatan sebelum melakukan pekerjaan
3. Gunakan sarung tangan listrik tegangan tinggi
4. Beri pembatas area selama proses berlangsung
5. Pastikan APAR standby dalam area pengujian
6. Lakukan proses energize sesuai dengan prosedur
7. Selalu dalam jarak yang aman selama proses energize
