12/1/2020

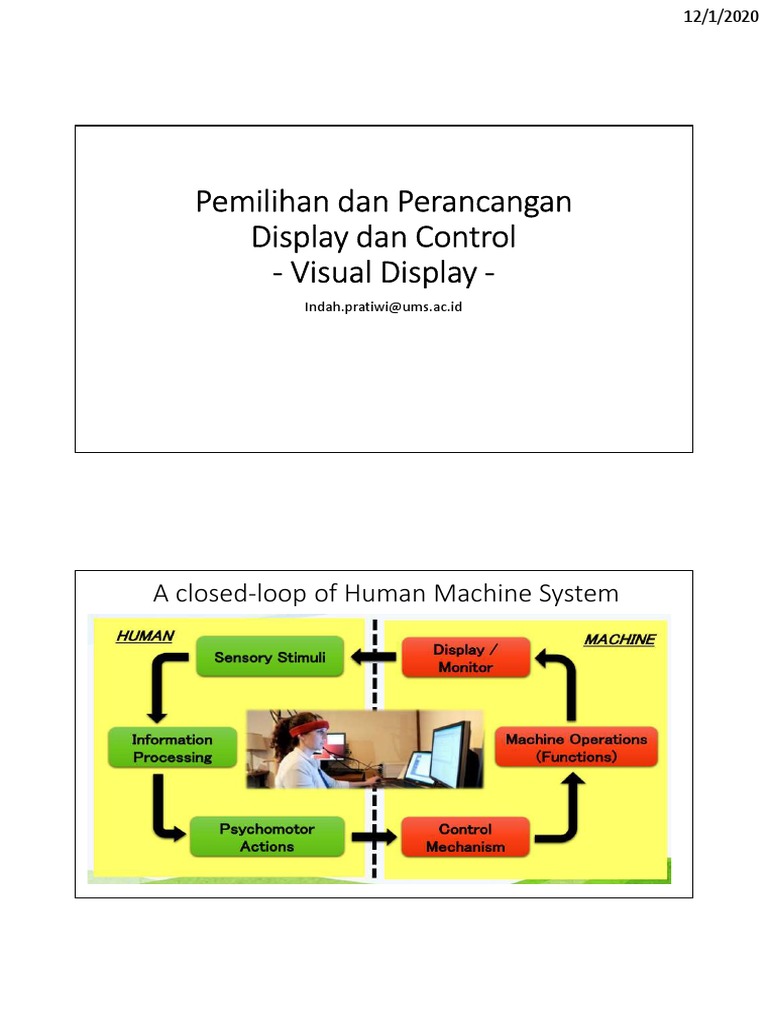

Pemilihan dan Perancangan

Display dan Control
- Visual Display -
Indah.pratiwi@ums.ac.id

A closed-loop of Human Machine System

 12/1/2020

Sistem Manusia Mesin Mekanisme Display Control

Pengertian Display
Pengertian Display
• Display (alat peraga) adalah bagian dari lingkungan
yang memberi informasi kepada pekerja agar tugas-
tugasnya menjadi lancar (Sutalaksana, 1979)

Fungsi Display
• Display berfungsi sebagai ‘system komunikasi’ yang
menghubungkan fasilitas kerja maupun mesin kepada
manusia (Nurmianto, 1996)
Perancangan display yang baik apabila display tersebut
dapat menyampaikan informasi
 12/1/2020

Ukuran Poster
• Bervariasi dari ukuran kecil berupa stiker sampai berukuran besar
• Umumbya sebesar kalender
• Postur berukuran kecil seperti stiker yang mudah ditempel diberbagai
tempat, missal ‘dilarang menumpang’ ditempel di forklift dan boldozer

Tipe-tipe display Berdasarkan Tujuan

-Display Umum: aturan kepentingan umum
-Display Khusus: aturan keselamatan kerja khusus (misal dalam industry dan
konstruksi)

Tipe-tipe Display Berdasarkan Informasi

Display Kuantitatif:
- memberikan informasi tentang nilai kuantitatif dari suatu
variable
- Cenderung selalu berubah. Misal kecepatan dan temperature
- Tingkat presisi, satuan skala
- Informasi dalam bentuk digital atau analog indicator
- Display kuantitatif konvensional merupakan salah satu bentuk
peralatan mekanis, yaitu
• Skala tetap dengan jarum petunjuk berputar
• Skala berputar dengan jarum penunjuk tetap
• Display numerik
 12/1/2020

DISPLAY
• Bagian dari lingkungan yang memberi
informasi (energi spt: cahaya, suara, panas,
dll) kepada manusia secara langsung
maupun tak langsung
• Jenis Display:
– Display langsung • Exp : keadaan lingkungan
jalan yang diterima oleh pengemudi.
– Display tak langsung • Exp: spedometer :
kecepatan kendaraan

• Jenis display berdasarkan lingkungan:

– Display Dinamis: Display yg
menggambarkan perubahan menurut waktu
sesuatu dengan variabelnya
– Display Statis: Informasi tentang suatu yang
tidak bergantung terhadap waktu

Kecepatan Reaksi & Tingkat ketelitian

• Adalah waktu yang dibutuhkan untuk
menyelesaikan suatu pekerjaan yang
mendadak – Exp: Kecepatan satpam
membunyikan alarm saat lampu tanda
berbahaya berwarna merah
• Ketelitian menunjukkan jumlah
kesalahan yg dilakukan per satuan
waktu – Exp : gerakan pada saat
pencarian jejak
 12/1/2020

Visual Display

Perancangan Quantitative Visual Display

• Scale Design
– Numerical Progression, pertambahan tiap satuan, lima atau sepuluh (Misal: 0-
1-2-3-4-5, 0-5-10-15-20)
– Designer of pointer, yang perlu diperhatikan adalah jarak pointer
– Scale marker
• Alphanumeric Display
• Legibility, tingkat kedetilan dari display, yaitu kontras antara karakter dengan
latar belakang, penggunaan tipe font, minimasi glare (kesilauan), dan optimasi
desain elemen fisik display
• Readibility, tingkat lebih tinggi dari legibility, yaitu sejauhmana display dapat
dipahami maksudnya, menyangkut susunan kata, phrase, kejelasan, relevansi.
 12/1/2020

Numerical Progression Scale Marker

Alphanumeric Display Legibility & Readibility

(Peter&Adam)
 12/1/2020

Auditory Display Perancangan Auditory Display

• Detectability, apakah operator dapat
mendengar suara tersebut?
• Discriminability, apakah suara tersebut
memiliki makna berbeda dari suara-suara
yang ada di sistem?
• Identification, apakah operator paham
dengan makna yang dimaksud dari suara
tersebut?

Tactual Display CONTROL

Desain harus memperhitungkan anatomi & fungsi anggota
tubuh operator, misal: jari dan tangan (telapak), lengan.
Kaki
• Hand-operated controls dapat dengan mudah dijangkau
• Jarak antar kontrol juga harus memperhatikan anatomi
tubuh • Push buttons, tumbler switches, & rotating knobs
cukup baik diaplikasikan untuk operasi kerja dengan
sedikit gerakan atau tenaga otot, langkah kecil, presisi
tinggi serta operasi kontinyu atau terputus-putus (click-
stops)
• Long-armed levers, cranks, hand-wheels, & pedals akan
cukup sesuai diaplikasikan untuk operasi-operasi yang
memerlukan tenaga (otot) cukup besar untuk beberapa
lama dengan jarak pindah panjang serta tidak memerlukan
ketelitian
 12/1/2020

Perancangan Sistem Kendali

• Control Coding: pengidentifikasi
dari berbagai control, mis: cara
labeling, color, location, shape, size,
tektur)
• Control resistance: diberikan
hambatan agar dibutuhkan tenaga
yang relatif besar untuk
mengoperasikan kontrol
• Control / response ratio: seberapa
cepat respon yang muncul dari
perubahan control yang diberikan •
Control spacing: pemisahan jarak
antara satu control dengan yang
lainnya
• Feedback on operation: pemberian
umpan balik terhadap kontrol yang
telah dioperasokan, misal bunyi “klik

TUGAS
 Lakukan identifikasi kebutuhan display dan control sarana dan prasarana di
Teknik Industri sesuai dengan standar Kesehatan keselamatan Kerja dan
Ergonomi (K3E) untuk Ruang Kuliah, Ruang Laboratorium, Ruang Kantor di
lingkungan Teknik Industri – UMS
 Kerjakan secara individu, temukan minimal 10 bagian/titik yang
membutuhkan perancangan Display dan Control serta usulan perbaikannya
(silahkan menggunakan foto riil)
 Jelaskan jenis display yang sesuai dengan kebutuhan tersebut.
 Tugas boleh diketik dengan memasukkan gambar/foto secara riil dan
usulannya sesuai standar yang berlaku.
 Tugas dikumpulkan, Selasa 08 desember 2020 via Schoology.
