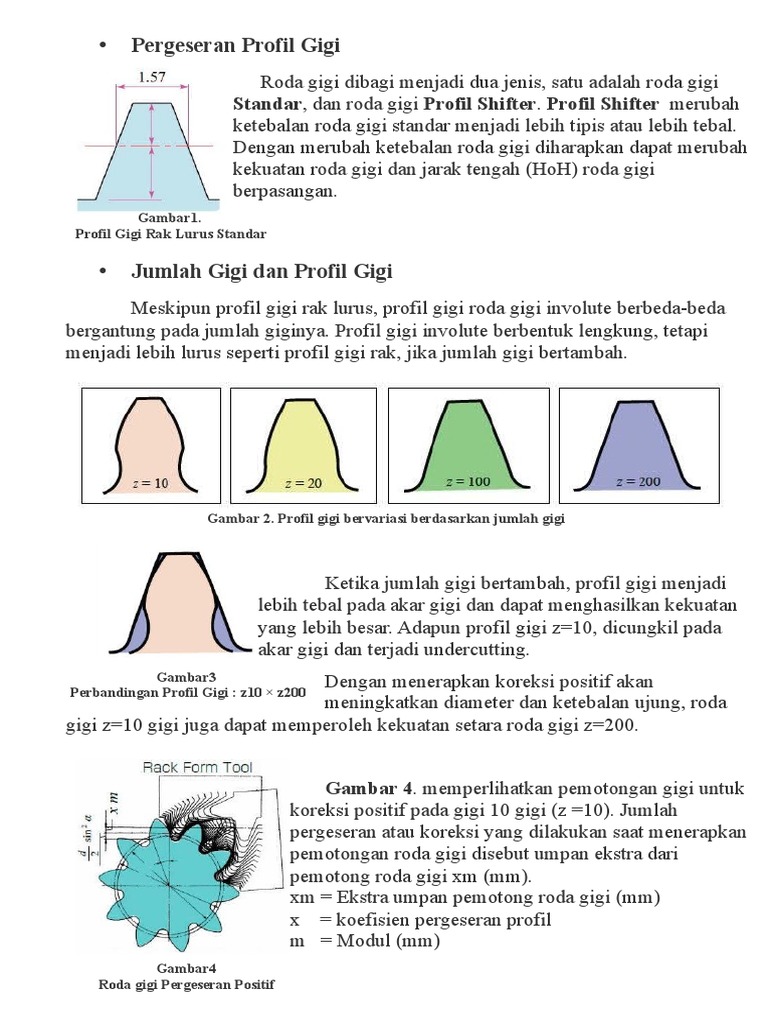

• Pergeseran Profil Gigi

Roda gigi dibagi menjadi dua jenis, satu adalah roda gigi
Standar, dan roda gigi Profil Shifter. Profil Shifter merubah
ketebalan roda gigi standar menjadi lebih tipis atau lebih tebal.
Dengan merubah ketebalan roda gigi diharapkan dapat merubah
kekuatan roda gigi dan jarak tengah (HoH) roda gigi
berpasangan.
Gambar1.
Profil Gigi Rak Lurus Standar

• Jumlah Gigi dan Profil Gigi

Meskipun profil gigi rak lurus, profil gigi roda gigi involute berbeda-beda
bergantung pada jumlah giginya. Profil gigi involute berbentuk lengkung, tetapi
menjadi lebih lurus seperti profil gigi rak, jika jumlah gigi bertambah.

Gambar 2. Profil gigi bervariasi berdasarkan jumlah gigi

Ketika jumlah gigi bertambah, profil gigi menjadi

lebih tebal pada akar gigi dan dapat menghasilkan kekuatan
yang lebih besar. Adapun profil gigi z=10, dicungkil pada
akar gigi dan terjadi undercutting.
Gambar3 Dengan menerapkan koreksi positif akan
Perbandingan Profil Gigi : z10 × z200
meningkatkan diameter dan ketebalan ujung, roda
gigi z=10 gigi juga dapat memperoleh kekuatan setara roda gigi z=200.

Gambar 4. memperlihatkan pemotongan gigi untuk

koreksi positif pada gigi 10 gigi (z =10). Jumlah
pergeseran atau koreksi yang dilakukan saat menerapkan
pemotongan roda gigi disebut umpan ekstra dari
pemotong roda gigi xm (mm).
xm = Ekstra umpan pemotong roda gigi (mm)
x = koefisien pergeseran profil
m = Modul (mm)
Gambar4
Roda gigi Pergeseran Positif
 Seperti pada Gambar 5, jika pergeseran
profil (Koefisien Pergeseran Profil x = +0,5)
diterapkan, profil gigi berubah dan ketebalan
gigi bertambah. Diameter luar (Tip diameter)
juga menjadi lebih besar. Perlu dicatat juga
Gambar 5
Perbandingan Profil Gigi Bergeser Positif bahwa koreksi positif efektif untuk mencegah
undercut. Ada juga alasan lain untuk
menerapkan pergeseran profil, yang dinyatakan di bawah ini.

• Koreksi Positif
- Koreksi positif Memperbesar jarak pusat
- Membentuk profil gigi yang memilik. kekuatan lentur
lebih, karena ketebalan gigi menjadi lebih tebal pada
akarnya.
- Rasio kontak menjadi lebih kecil, karena sudut
Gambar 6.
Ujung Gigi Runcing tekanan kerja menjadi lebih besar dengan bertambahnya
jarak pusat.
- Ujung gigi mungkin menjadi runcing, perpindahan gigi lebih banyak dilakukan,
lebar gigi pada ujung menjadi lebih kecil, dan ujung gigi menjadi runcing jika
melebihi batas perpindahan.

• Koreksi Negatif
- Koreksi negatif Mengurangi jarak pusat
- Membentuk profil gigi yang memiliki kekuatan lentur yang lebih sedikit, karena
ketebalan gigi menjadi lebih tipis pada akarnya.
- Rasio kontak menjadi lebih besar, karena sudut tekanan kerja menjadi lebih kecil
dengan berkurangnya jarak pusat.
– Undercut dapat terjadi, lebih banyak pergeseran diterapkan, lebar gigi pada
akar semakin kecil, terjadi undercut jika melebihi batas dalam pergeseran.
Metode Pemotongan Gigi Bergeser Profil
• Mencegah pemotongan gigi
Jika pemotong digeser ke arah radius roda gigi yang dipotong sehingga garis pitch
standar pemotong rak dan garis pitch asli terpisah, roda gigi involute yang sama
dengan diameter lingkaran dasar yang
sama (= zmc cos αc) dan normal pitch
(= πmc cos αc) akan dibuat seperti yang
ditunjukkan pada Gambar 7
A dan B – Garis pitch standar rak
C – Garis pitch pemotongan gigi
D – Lingkaran pitch pemotongan gigi
Oleh karena itu, jika satu sisi atau kedua
roda gigi dipotong dengan cara ini, tidak
ada perubahan dalam rasio kecepatan
sudut, dan roda gigi tersebut harus
Gambar 7 memiliki penyambungan yang benar. Roda gigi ini
Gigi Pemotong Rak Untuk Roda
Gigi involute disebut roda gigi bergeser profil.

A – Garis nada standar

B – Garis nada asli
C – Lingkaran nada asli
D – Lingkaran dasar

Asumsikan jumlah
pergeseran garis pitch standar
pemotong rak dari garis pitch asli
menjadi xmc (x disebut koefisien
pergeseran profil dan x<0 jika
pergeseran mengarah ke roda gigi)
dan tingginya dari garis pitch
standar rak ke ujung pemotong rak
T (ujung pemotong garis lurus
Gambar 8 untuk membuat involute) sebagai
Pemotongan gigi asli menggunakan pemotong berbentuk rak λαmc, maka λ dalam Rumus (2.1)
menjadi λ = λα – x dan z ≥ 2 (λα – x) / sin2 αc (2.4)
Ini dapat ditulis ulang sebagai berikut
x ≥ λα [ 1 – ( z / zo )] (2.5)
Di mana
zo = 2 λα / sin2 αc (2,5)’
( z ≥ 2 λ / sin2 αc (2.1) )
Persamaan di atas merepresentasikan hubungan antara jumlah gigi dan koefisien
pergeseran profil agar tidak terjadi pemotongan gigi. Ketika x = 0, z ≥ z0, dan z0
menyebabkan tidak ada pergeseran profil, atau dengan kata lain menunjukkan jumlah
gigi minimum yang tidak menyebabkan penurunan gigi standar. Oleh karena itu,
sebagaimana dinyatakan di atas, untuk gigi dengan kedalaman penuh 14,5° (α = 1),
z0 = 31,9 ≈ 32, dan untuk gigi dengan kedalaman penuh 20°, z0 = 17,1 ≈ 17. Pada
kenyataannya, pemotongan gigi dalam jumlah tertentu diperbolehkan sehingga
ketika λα = 1, kadang-kadang digunakan koefisien pergeseran profil pembatas tebang
bawah yang praktis berikut ini.
x = ( z0’ – z)/ z0, z0’ ≈ (5/6) z0 (2.6)
Adalah normal (seperti dalam DIN, dll.) untuk menetapkan z0 = 26 untuk αc = 14,5°
dan z0 = 14 untuk αc = 20°. Gambar 2.31 menunjukkan batas potong gigi.
Ditampilkan juga batas ketika ujung gigi menjadi titik tajam karena banyaknya
pergeseran pr

Gambar 8
Batas gigi potong dan dan ujung gigi menjadi lancip

A – Profile shifting coefficient x

B – Number of teeth z
C – Limit where tip becomes pointed for 14.5°
D – Limit where tip becomes pointed for 20°
E – 14.5° theoretical
F – 14.5° practical
G – 20° theoretical
H – 20° practical
