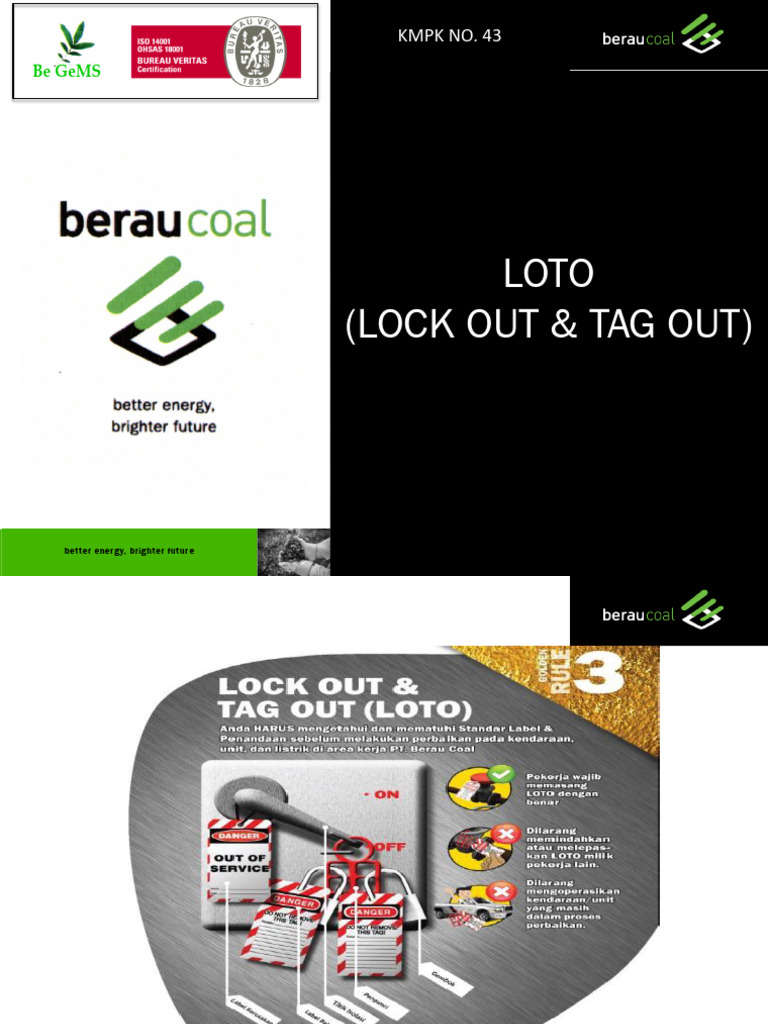

KMPK NO.

43
Be GeMS

LOTO
(LOCK OUT & TAG OUT)

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi Bahaya Pada Area Kerja
Presentation
esentation
better ener gy, brighter futur e Berau Coal
Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi Bahaya Pada Area Kerja
Presentation
esentation
 HASIL BELAJAR

• Setelah menyelesaikan pembelajaran ini peserta

akan mampu untuk memahami peraturan isolasi
di PT. BERAU COAL dan MITRA KERJA juga peserta
juga akan mampu menjalankan fungsi dan
tugasnya sebagai :

“PERSONAL LOCK HOLDER”

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Kriteria Penilaian

Peserta akan mampu :

Memahami peraturan isolasi
Memahami peran Personal Lock Holder
Memahami hubungan peran Personal Lock Holder
Mengetahui jenis jenis isolasi
Mengetahui jenis jenis alat isolasi
Memahami proses isolasi secara umum
Mengetahui dan mengidentifikasi jenis energi yang
memerlukan isolasi

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Tujuan Pengisolasian

• Mencegah penyalaan tidak terduga dari suatu energi, suatu

mesin atau alat yang memiliki potensi bahaya jika
dinyalakan

• Untuk memberikan petunjuk dalam melakukan kegiatan

Lock Out Tag Out (LOTO)

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Pengertian LOTO
• Lock Out Tag Out (LOTO) adalah sistem pengisolasian energi yang terdiri
dari Lock/Pad Lock (pengunci) dan Tag (label bahaya) yang bertujuan
untuk mencegah penyalaan energi saat suatu mesin atau jaringan listrik
yang sedang diperbaiki, demi mencegah kecelakaan akibat penyalaan
mesin atau jaringan listrik yang tidak terduga.

Lock Out adalah pengunci dari sebuah sistem Lock Out – Tag Out berupa Pad
Lock/gembok.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi Bahaya Pada Area Kerja
Presentation
esentation
• Tag Out adalah sistem Label/Tag yang terdiri dari 2 jenis, yaitu;
-Danger Tag/Label Bahaya yang berisi informasi suatu larangan atau informasi
tanda bahaya misalnya larangan menyalakan suatu mesin atau jaringan listrik,
dan informasi tentang identitas personil yang bertanggung jawab mengisolasi
mesin atau jaringan listrik, serta waktu pelaksanaannya.
- Caution Tag/Label Peringatan yang berisi informasi bahwa suatu alat sedang
dalam perbaikan (Out of Service).

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi Bahaya Pada Area Kerja
Presentation
esentation
 APA SAJA YANG PERLU DI ISOLASI

•Diidentifikasi akan adanya 5 energy utama yang

berpotensial menimbulkan resiko kecelakaan kerja diluar
energi tambahan seperti energi hydraulic dan pnematic

Energi Listrik Energi Thermal Energi Chemical Energi Radiasi Energi Mekanis

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 • Energi listrik dapat berbentuk sirkuit hidup ( live
circuit ) atau arus residu ( Residual Current ).
Energi listrik dianggap berbahaya bila arus listrik
dapat menimbulkan cedera dengan cara melewati
tubuh.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
.

Energi Thermal dapat berupa temperatur panas atau

temperatur dingin.

Energi Thermal ini dapat berbahaya bila melampaui

kemampuan tubuh untuk menahan temperature itu

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Energi bahan kimia dianggap berbahaya bila berisi bahan bahan yang
dapat menimbulkan cedera atau penyakit melalui kontak dengan cara
dihirup, diserap atau dicerna.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Energi atau sumber radio aktif dianggap berbahaya bila secara
spontan mengeluarkan energi dalam jumlah cukup banyak untuk
menimbulkan perubahan terhadap struktur molekul tubuh yang
merusak organ organ tubuh.
Radiasi Sinar

Radiasi Radio Aktif

better ener gy, brighter futur e Berau Coal
Berau Coal Brand
Brand PrDasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Energi mekanis dianggap berbahaya bila
energinya cukup besar untuk menimbulkan
cedera fisik pada orang

PARKING BRAKE
WHEEL CHUCK

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 OUT OF SERVICE TAG
Apa ?

Siapa?

Kapan?

Dimana ?

Bagaimana?

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa kegunaannya ?
Siapa? • Memberitahu semua personil
Kapan?
bahwa instalasi atau alat, tidak
boleh dioperasikan karena
Dimana ?
dapat mengakibatkan cedera
Bagaimana? orang atau menimbulkan
kerusakan lebih lanjut pada
instalasi atau alat tersebut

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa?
Siapa saja yang
Kapan? menganggap bahwa
Dimana ? instalasi atau alat rusak
dan jika dioperasikan dapat
Bagaimana? menimbulkan cedera pada
orang atau kerusakan lebih
lanjut pada instasi atau alat
tersebut

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa?

Kapan tag ini digunakan?

Bila kerusakan terjadi pada
Dimana ?
instalasi atau alat yang dapat
Bagaimana? menimbulkan ancaman
keselamatan terhadap orang atau
kerusakan lebih lanjut pada alat
tersebut

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa?

Kapan ?

Dimana tag ini di tempatkan ?

Bagaimana? Untuk personil maintenance Out

of Service Tag ditempatkan di
titik isolasi yang sudah
ditentukan sesuai dengan
prosedur yang berlaku

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Siapa saja yang memasang Out of
Apa ? Service Tag harus segera
memberitahukan kepada supervisor
Siapa? penanggung jawab instalasi atau alat
tersebut tentang kerusakan atau
Kapan ? pengoperasiannya. kemudian harus
menghubungi bagian maintenance
Dimana ? yang bersangkutan atau bertanggung
jawab dalam perbaikannya
Bagaimana ?

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 PERSONAL DANGER TAG

Apa ?

Siapa?

Dimana?

Bagaimana ?

Jenis?

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa kegunaannya Personal Danger Tag ?
Siapa? • Memberi informasi kepada
Dimana?
personil bahwa orang yang
tertulis pada personal danger
Bagaimana ?
tag sedang melakukan
Jenis? pekerjaan yang mewajibkan titik
isolasi (Dimana tag itu
dipasang) tetap terisolasi

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa yang menggunakan Personal Danger Tag?

Dimana? Semua personil yang bermaksud

Bagaimana ?
melakukan pekerjaan yang
mewajibkan isolasi. Personil yang
Jenis? menggunakan Personal Danger Tag
harus terlatih dan kompeten sebagai
Personal Lock Holder

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa?

Dimana Personal Danger Tag ini dipasang?

Bagaimana ? Pada titik isolasi, yang

Jenis?
dipasangi dengan Out of
Servive Tag, atau ditempat
pengontrolan isolasi misalnya
Lockout station.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Apa ?

Siapa?

Dimana ?

Bagaiman Personal Danger Tag ini digunakan ?

Jenis? Digunakan bersamaan dengan

Personal Lock atau Visitor Lock
harus dipasang pada peralatan
isolasi dan ditempatkan pada titik
isolasi
better ener gy, brighter futur e Berau Coal
Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 • Permanen, diberikan kepada
Apa ?
seseorang untuk digunakan
berulang kali.
Siapa?
•Sementara, digunakan
Dimana?
sementara misalnya untuk
pengunjung atau menunggu tag
Bagaimnana ?
permanen dibuat

Ada 2 Jenis Personal Danger Tag

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 MELAKUKAN ISOLASI DENGAN
MENGGUNAKAN PERSONAL LOCK
• Semua Personal Lock Holder
yang akan bekerja di Unit
tersebut harus memasang
Personal Lock masing
masing tanpa terkecuali

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 PERSYARATAN LOCK OUT & TAG OUT
➢Persyaratan Lock Out & Tag Out Induvidu
• Isolasi dan lockout Individu dilaksanakan dalam situasi
dimana pekerjaan melibatkan hanya satu orang yang
melaksanakan pekerjaan
• Isolasi Individu harus memberi perlindungan hanya kepada
orang yang memasang Personal Lock dan Personal Danger
Tag

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 PERSYARATAN LOCK OUT & TAG OUT
➢Persyaratan Lock Out & Tag Out kelompok
• Isolasi dan lockout Kelompok dilaksanakan dalam
situasi dimana pekerjaan melibatkan lebih dari satu
orang yang melaksanakan pekerjaan
• Isolasi kelompok hanya boleh dilaksanakan, diterima
dan dibatalkan oleh seorang Isolation Officer dengan
wewenang sebagaimana dijelaskan dalam prosedur
kerja aman untuk mengosolasi instalasi atau alat
tersebut
better ener gy, brighter futur e Berau Coal
Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 12 LANGKAH UMUM LOCK OUT &
TAG OUT
isolasi & Amankan
Energi Tes
(Master Lock) Isolasi

3 4
Memberitahu Pasang Personal
Pihak Locks atau
Yang relevan 2 5 Permits
AKSES
ALAT Memulai
1 6 pekerjaan

Memeriksa
Menyelesaikan 7 Mengembalikan 12
pekerjaan Operasi
Sumber Energi
ALAT
Mengamankan 8 11
Area Mengembalikan
Energi
9 10
Memeriksa
Melepaskan Personal
Daerah Kerja
Locks
(Master Lock)

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
☞Bila diketahui bahwa sistem isolasi rusak (clipsal
on/off ) maka pekerjaan tidak dapat dilakukan
sampai sistem isolasi tersebut telah diganti
atau diperbaiki dan berfungsi dengan baik.
☞ Bila mekanisme Lockout tidak dapat diperbaiki
atau lockout tidak dapat dilakukan

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 LIVE TESTING/LIVE
WORK/COMMISIONING
Pengertian dari Live Testing/ Live work:
• Live Testing / Live Works / Commissioning adalah
suatu pekerjaan pengetesan, penyetelan,
pengujian, pemeriksaan kelayakan yang
mengharuskan sumber-sumber energi suatu alat
tidak sepenuhnya diisolasi. Misalnya: commission-
ing, performance test, serta testing and adjusting,
tapi tidak termasuk test road.”

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 LIVE TESTING/LIVE
WORK/COMMISIONING
Siapa yang melakukan...?

• Live Testing / Live Works / Commissioning

hanya boleh dilakukan di bawah
pengawasan langsung seseorang yang
memiliki Kimper Isolation Officer yang
sesuai.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
Bagaimana melakukannya...?
• Isolation officer harus memasang Live Testing /
Commissioning Board pada sebuah posisi yang
mencolok sehingga mudah dikenali dan dapat
mencegah timbulnya gangguan dari personel yang
tidak berkepentingan. Jika penggunaan Live Testing
/ Commissioning Board tidak memungkinkan,
maka harus digunakan Live Testing /
Commissioning Tag yang dipasang pada titik isolasi
alat atau instalasi.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
• Isolation Officer bertanggung jawab penuh untuk
memastikan bahwa berbagai bahaya/resiko
berkaitan dengan adanya sumber energy berbahaya
yang tidak bisa diisolasi sepenuhnya dipahami oleh
setiap orang yang terlibat.
• Untuk itu Isolation Officer harus melakukan analisis
bahaya/resiko; misalnya dengan JSA atau form
khusus dan menyampaikannya kepada setiap
orang yang terlibat

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
• Setelah kegiatan selesai, Board atau Tag harus
dilepas dan bila instalasi atau alat belum siap
dioperasikan kembali, Out of Service Tag harus
dipasang untuk memberitahukan status terakhir
alat atau instalasi tersebut .
• Out off service tag dapat dilepas apabila unit atau
alat telah siap dioperasikan

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
Live Testing Board & Testing Tag

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 PERINGATAN!!!!

• Dilarang menyentuh atau mengoperasikan alat-alat

kontrol sebuah alat atau instalasi yang dipasangi
dengan Live Testing / Commissioning Board atau
Live Testing / Commissioning Tag, kecuali telah
mendapat pengarahan dan ijin secara khusus untuk
melakukannya oleh Isolation Officer yang
bertanggung jawab atas kegiatan Live Testing / Live
Works / Commissioning tersebut.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 ASSEMBLING/OVERHAUL
HEAVY MOBILE EQUIPMENT
Pengertian:
• pekerjaan perakitan atau overhaul alat-alat berat bergerak
dimana sumber energi utama belum ada atau belum dipasang,
namun kemungkinan besar masih ada energi-energi berbahaya
lain misalnya gravitasi (kejatuhan benda) sehingga orang-orang
yang tidak berkepentingan dan tidak memahami proses kerja
harus dicegah agar tidak memasuki areal atau mengganggu
pekerjaan dengan cara memasang Assembling/Overhaul Board.
Hal ini diharapkan dapat mengurangi risiko timbulnya cedera.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 Siapa & Bagaimana
melakukannya?
• Assembling atau overhaul hanya
boleh dilakukan dibawah
pengawasan isolation officer.
Pekerjaan assembling/overhaul
dilakukan oleh karyawan yang telah
ditunjuk atau didedikasikan untuk
pekerjaan assembling/overhaul pada
alat tersebut.
better ener gy, brighter futur e
• Isolation officer yang
bertanggung jawab atas
kegiatan assembling atau
overhaul harus memasang
Assembling/Overhaul Board
tersebut pada sebuah posisi
yang mencolok sehingga mudah
dikenali dan dapat mencegah
timbulnya gangguan dari
personel yang tidak
berkepentingan
Berau Coal
Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
• Isolation Officer harus memastikan bahwa prosedur/ JSA
sudah tersedia/dibuat dan dijelaskan kepada semua
orang yang akan terlibat dalam proses
assembling/overhaul serta ditempatkan di tempat
lembaran kerja. Isolation Officer mengisi lembar Daftar
Karyawan yang Bertugas dan meminta setiap orang yang
akan terlibat untuk mengisi dan menandatangi daftar
tersebut. Daftar tersebut kemudian ditempatkan di tempat
lembaran kerja.

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
• Setelah pekerjaan berakhir/overshift atau jika ada
karyawan yang akan meninggalkan tempat kerja,
setiap orang tersebut harus menandatangani lembar
Daftar Karyawan yang Bertugas untuk meyakinkan
bahwa dia sudah meninggalkan alat/ lokasi
assembling/overhaul tersebut dengan aman

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 PEKERJA YANG LAIN YANG INGIN
BERGABUNG DI DALAM PEKERJAAN
TERSEBUT
• Jika Anda tidak bertugas pada proses assembling/ overhaul sejak
awal dan akan ikut bergabung, Anda harus melapor kepada Isolation
Officer/orang yang ditunjuk jika ia sedang tidak ditempat. Anda
wajib membaca & memahami prosedur/JSA yang ada di kotak
tempat lembaran kerja. Jika ada yang tidak jelas Anda harus
menanyakan kepada Isolation Officer. Anda harus mengisi &
menandatangani daftar Karyawan yang Bertugas sebelum mulai
melakukan pekerjaan

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 VISITOR

• Jika Anda visitor dan memiliki keperluan untuk masuk ke

dalam areal assembling/overhaul, Anda wajib melapor
kepada Isolation Officer/orang yang ditunjuk jika ia
sedang tidak di tempat. Anda kemudian harus mengisi dan
mendandatangani lembaran Daftar Karyawan yang
Bertugas di kolom Visitor. Anda juga harus memastikan
bahwa Isolation Officer atau orang yang ditunjuk selalu
menemani dan memberi arahan tentang hal-hal yang
boleh/tidak boleh Anda lakukan

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 KETERKAITAN DENGAN
PROSEDUR LOCK OUT & TAG OUT
• Ketika sumber energy utama sudah dipasang (misalnya
engine & batery) maka sudah mulai ada potensi bahwa
sumber energy tersebut bisa diaktifkan dan menimbulkan
bahaya/resiko. Pada tahap ini Prosedur Lock out & Tag out
harus sudah mulai diterapkan. Tergantung situasi
kemungkinan sudah bisa diterapkan isolasi dan
penguncian penuh terhadap sumber energy utama tersebut
atau harus diterapkan Prosedur Live Testing/Live
Work/Commissioning

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi
Presentation
esentation
LOTO Bahaya Pada Area Kerja
 ASSEMBLING/OVERHAUL
BOARD
8 7 6 5 4 3 2 1

H PEKERJAAN ASSEMBLING / H

25.00 cm
OVERHAUL SEDANG
BERLANGSUNG

50.00 cm
G G

ORANG YANG TIDAK BERTUGAS

DILARANG MENDEKAT
F F
TEMPAT LEMBARAN KERJA

75.00 cm 25.00 cm

E E

D D

75.00 cm

C C

DATE
06/10/2006
TITLE

BOARD ASSEMBLY
/ 50.00 cm
B OVERHAUL B
DRAWN BY
BUSTOMIA
SCALE
1: 5

A A

8 7 6 5 4 3 2 1

better ener gy, brighter futur e Berau Coal

Berau Coal Brand
Brand Pr
Presentation
esentation Dasar-dasar Identifikasi Bahaya Pada Area Kerja
better ener gy, brighter futur e Berau Coal
Berau Coal Brand
Brand Pr Dasar-dasar Identifikasi Bahaya Pada Area Kerja
Presentation
esentation
