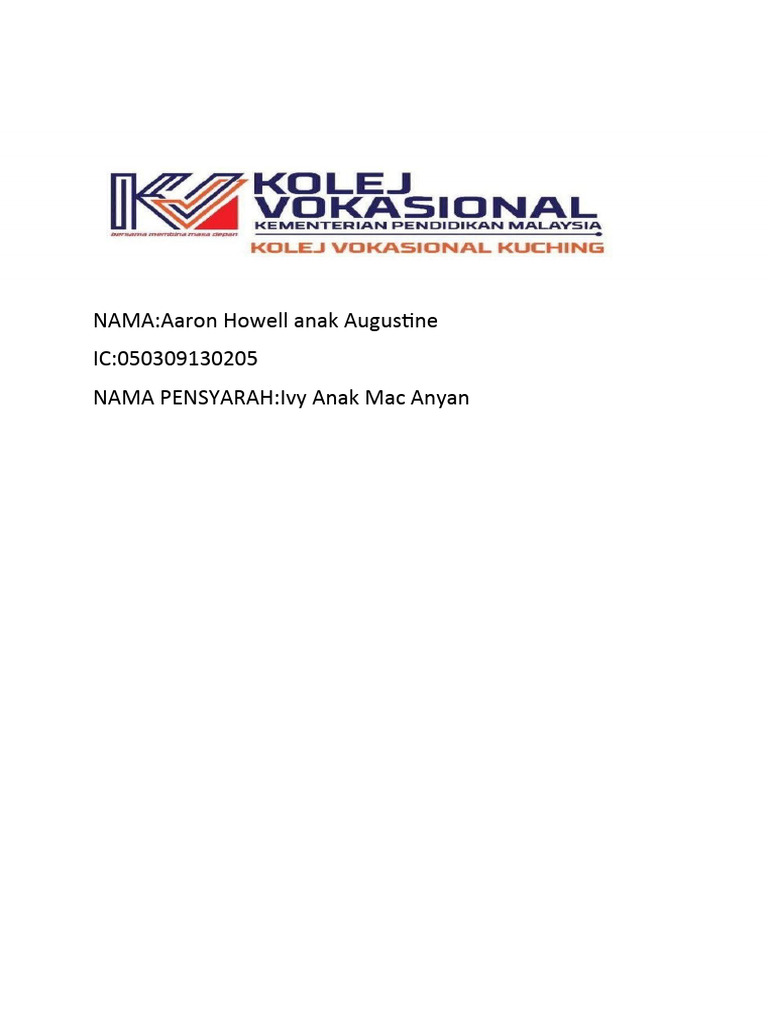

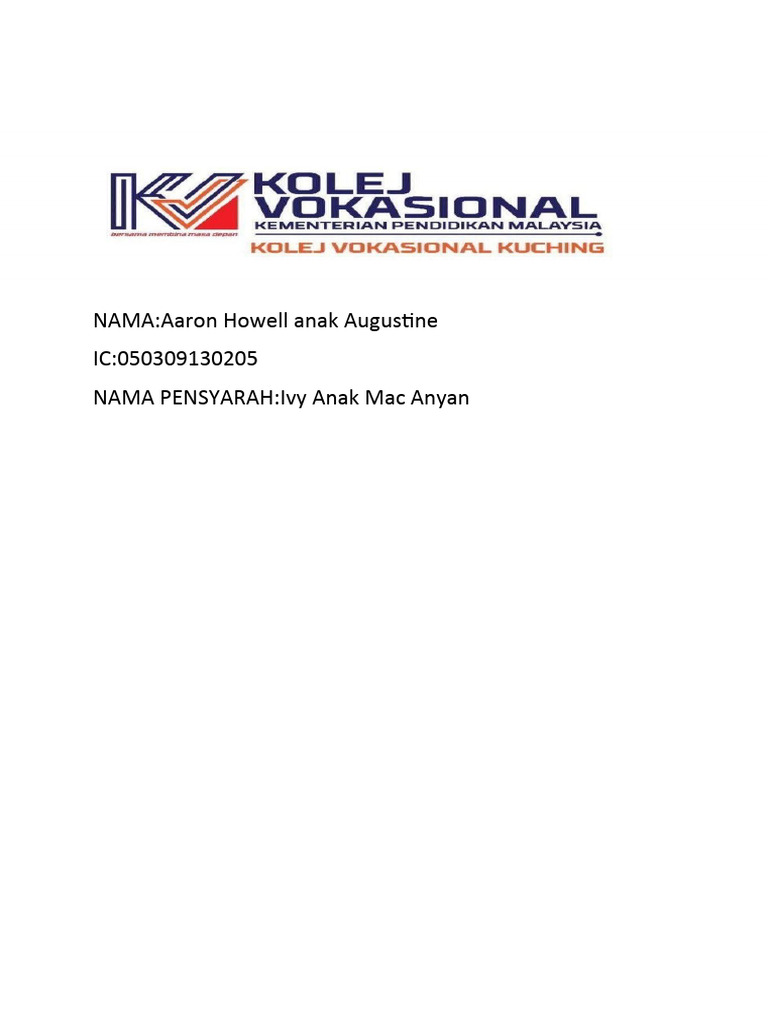

NAMA:Aaron Howell anak Augustine

IC:050309130205
NAMA PENSYARAH:Ivy Anak Mac Anyan
PENGHARGAAN:
Saya Aaron Howell Anak Augustine ingin mengucapkan
kesyukuran kepada Tuhan kerana telah mengurniakan saya
kesihatan dan petunjuk untuk menyiapkan kerja kursus ini
dengan sempurna.
Pada kesempatan ini, saya mengucapkan ribuan terima kasih
kepada pensyarah saya iaitu Puan Ivy kerana membimbing
saya dalam menyelesaikan tugasan ini dengan menyediakan
pelbagai informasi bagi memudahkan saya memahami
kehendak tugasan ini.
Saya juga mengucapkan terima kasih kepada rakan dan guru
saya yang banyak memberi sokongan serta dorongan dalam
menghasilkan tugasan ini. Tanpa sokongan dan mereka,
mungkin saya tidak dapat menghasilkan tugasan ini dengan
sempurna.
Akhir sekali, ribuan terima kasih juga diucapkan kepada
semua yang telah menyokong dan membantu saya secara
langsung atau tidak langsung
PENGENALAN
Perkataan sesalur tetingkat adalah relatif bagi memudahkan
sambungan bekalan di setiap tingkat bangunan.Sebenarnya
sistem pendawaian ini bukanlah satu sistem pendawaian
yang lengkap, kerana ia hanya digunakan untuk membawa
bekalan dari satu tempat ke satu tempat yang lain dan tidak
sampai ke beban
ISI KANDUNGAN
BIL PERKARA
1.0 PENGHARGAAN
2.0 PENGENALAN
3.0 ISI KANDUNGAN
4.0 CABLE RISER
5.0 CABLE TRAY
6.0 CABLE DUCTING
7.0 CABLE JOINTING
8.0 PENUTUP
9.0 LAMPIRAN
CABLE RISER
Perkataan sesalur tetingkat adalah relatif bagi
memudahkan sambungan bekalan di setiaptingkat
bangunan.Sebenarnya sistem pendawaian ini bukanlah
satu sistem pendawaian yang lengkap, keranaia hanya
digunakan untuk membawa bekalan dari satu tempat ke
satu tempat yang lain dan tidak sampai ke beban
RISER BUS DUCT
•Untuk bekalan ke bangunan tinggi
•Menggantikan kabel biasa
•Mudah disambung disetiap tingkat
Pepasangan sesalur tetingkat adalah sebuah sesalur
laluan bekalan pepasangan tiga fasa voltan rendah.

Sumber bekalan yang disalurkan daripada papan suis

utama voltan rendah dapat diagihkan ke dalam
pemasangan di bahagian papan agihan atau terus
disambungkan khususnya di dalam bangunan
bertingkat.
Selalunya bare copper bar dilindung oleh kotak logam:-
Tap off unit di setiap tingkat:-
PENDAWAIAN CABLE TRAY (DULANG)
 Pada asalnya sistem ini digunakan untuk menyokong
kabel tetapi oleh sebab ia membantu perjalanan
pemasangan pendawaian ia juga dikira sebagai satu cara
pendawaian. Sistem ini ialah satu sistem struktur yang
teguh/tegar yang digunakan dengan selamat bagi
mengikatkannya atau menyokong kabel serta laluannya
CABLE TRAY
 Penyaluran adalah satu system penutup dan
perlindungan bagi kabel yang mengandungi suatu logam
berterusan
 Bagi system dulang kabel adalah satu kaedah
menyokong kabel bersalut oleh satu saluran logam
bertebuk yang dipasang pada braket
 Kabel-kabel dipasang kepada dulang dengan klip atau
pelana dibolkan melalui lubamg dan lubang alur
 Pemasangan ini adalah sangat popular sebagai suatu
perantaraan pemasangan
 Dulang kabel biasanya digunakan untuk pemasangan
penyaluran kabel bersalut dengan kaedah secara
menyokong kabel
JENIS DULANG KABEL:
1. Perforated cable tray
2. Ladder cable tray
3. Solid bottom cable tray
4. Trough cable tray
5. Channel cable tray
6. Wire mesh cable tray
JENIS-JENIS CABLE TRAY DAN KEGUNAAN :

1. Perforated Cable Tray provides:

 Dari jenis yang berlubang-lubang.
 Membenarkan mengalirkan udara sokongan berterusan
untuk kabel-kabel dalam system pendawaian.
 Lebar (widths) : 6, 12, 18, 24, 30, & 36 inchi
 Kedalaman (depths) : 3, 4, 5, and 6 inchi
 Panjang (lengths):10, 12, 20 and 24 kaki
Penggunaan talam kabel berlubang

Cable Tray (Dulang kabel) berlubang adalah salah satu

jenis sistem pendawaian seperti sesalur tetapi ia dalam
keadaan terbuka (tidak bertutup) dan mempunyi lubang-
lubang. Ia diperbuat daripada metal / suitable non-metallic
material. Penggunaannya adalah mudah dan senang untuk
pemasangan kabel dan kerja-kerja menukar dan mengubah
litar.

System ini biasanya digunakaan dikilang-kilang atau

dibangunaan-bangunan sederhana dan besar. Ia digunakan
apabila terdapat kabel-kabel yang bersaiz sederhana dan
besar serta mempunyai perlindungan mekanikal.
Pemasangannya seperti sesalur mempunyai sudut 90° , 45° ,
offset dan saddles
2. Ladder Cable Tray:
 Dengan perlindungan sebelah tepi yang kukuh dan
kekuatan sistem ini juga dengan kelengkapan aksessori
yang sesuai dan banyak pilihan mengikut saiz
pemasangan.
 Mempunyai kekuatan yang maksima pada penggunaan
jarak yang panjang.
 Lebar (widths): 6,12,18, 24, 30, & 36 inciKedalaman
(depths) : 3, 4, 5, & 6 inci
 Panjang (lengths): 10, 12, 20 & 24 kaki Luas anak tangga
(rung spacing): 6, 9, 12, & 18 inc
Biasanya cabel ladder ini digunakaan dikilang-kilang atau
dibangunaan-bangunan besar terdapat kabel-kabel yang
bersaiz besar dan mempunyai perlindungan mekanikal
digunakan pada jarak sokongan yang panjang antara 12 kaki
hingga 30 kaki.
3. Solid Bottom Cable Tray provides:

 Tiada sokongan pengedaran udara berterusan untuk

kabel-kabel jenis halus serta mudah rosak ini tetapi
perlindungan bagi kabel hendaklah diadakan. Ia boleh
didapati dari jenis logam dan gentian kaca
 Lebar (widths): 6, 12, 18, 24, 30, & 36 inci
 Kedalaman (depths): 3, 4, 5, & 6 inci
 Panjang (lengths): 10, 12, 20 & 24 kaki
Trough Cable Tray ini biasanya digunakan pada
pemasangan yang mana boleh menjana kepanasan pada
tahap sederhana dengan jarak sokongan yang pendek iaitu
antara 5 kaki hingga 12 kaki.
4. Trough Cable Tray provides:

 Sistem pengudaraan yang sederhana dengan

mempunyai kekerapan sokongan kabel iaitu setiap
setiap 4 inci. Boleh didapati dari jenis logam dan bahan-
bahan bukan logam
 Lebar (widths): 6, 12, 18, 24, 30, 36 inci
 Kedalam (depths): 3, 4, 5, & 6 inci
 Panjang (lengths): 10, 12, 20 & 24 kaki
 jarak anak tangga (rung spacing): 4 inci

Trough Cable Tray ini biasanya digunakan pada pemasangan

yang mana boleh menjana kepanasan pada tahap sederhana
dengan jarak sokongan yang pendek iaitu antara 5 kaki
hingga 12 kaki.
5. Channel Cable Tray provides:

 Lebar (widths): 3, 4, & 6 inci pada system logam

manakala 8 inchi ke atas untuk system bukan logam.
 Kedalaman (depths): 1¼-1¾ inci pada system logam dan
1, 1 1/8, 1 5/" & 2 3/16 inci pada system bukan logam.
 Panjang (length): 10, 12, 20 & 24 kaki.
Dalam system ini ia sebagai suatu sokongan laluan kabel yang
ekonomi dimana digunakan sebagai pecahan daripada laluan
kabel utama.
6. Wire Mesh Cable Tray provides:

 Sesuaikan digunakan terutamanya untuk voltan rendah,

telekomunikasi dan gentian optik kabel-kabel. Sistem-
sistem ini biasanya dari jaring dawai keluli, zink
bersadur.
 Lebar (widths): 2, 4, 6, 8, 12, 16, 18, 20, & 24 inci
 Kedalaman(depths): 1, 2, & 4 inci
 Panang (length): 10 kaki (118")

Jaringan Dawai (Wire mesh) biasanya digunakan untuk

pengunaan talian telekomunikasi, gentian kaca (fibre optic
applications) dan ia dipasang pada jarak yang dekat antara 4
hingga 8 kaki.
CABLE DUCTING
Sistem pendawaian kebanyakannya digunakan di bangunan-
bangunan pejabat dan lain-lain. Salur dipasang dibawah
lantai, sebelum lantai disimen, oleh sebab itu salur ini
biasanya juga disebut salur bawah lantai. Salur dipasang
untuk membawa pengalir litar kuasa, litar telefon, signaling
sistem dan lain-lain.

Lazimnya salur ini tersembunyi dibawah lantai. Jika dilihat

dari atas, sistem ini dipasang seperti sistem grid dalam
sesebuah bangunan.

Salur dibuat daripada logam yang terbentuk segiempat bujur

memanjang tanpa penutup.

1. Salur
2. Kotak simpang 90°
3. 90° elbow
4. Adjustable elbow
5. Pemegang salur
6. offset
7. Peralatan kerja
Kaedah pemasangan salur

Terdapat juga salur yang berkongsi dengan beberapa sistem

perkhidmatan lain seperti perkhidmatan telefon,
pemasangan lampu penggera dan sebagainya. Dalam
pemasangan ini kotak simpangnya hendaklah berupaya
memberi pengasingan litar dengan berkesan. Kesemua kotak
simpang berada pada selekoh bengkokan 90°

Ciri-ciri pemilihan

1. Bekalan voltan 1 fasa dan 3 fasa.

2. Kabel yang perlu dipasang terlalu banyak.
3. Memerlukan penambahan litar pada masa akan datang
4. Kemungkinan membuat perubahan kedudukan beban
pada masa akan datang.
5. Memerlukan susunan alat-alat tetap atau meja berbaris.
6. Memerlukan kekemasan dan kecantikan.
7. Memerlukan perlindungan yang lebih.
Jenis-jenis kabel yang digunakan.
Semua jenis kabel boleh digunakan dalam sistem pendawaian
salur.

Keadah pemasangan kabel.

Kerja pemasangan biasanya dijalankan ketika peringkat

pembinaan bangunan sebelum bahan pelapik lantai
dipasang. Kerja-kerja memasang kotak salur didahului
kemudian diikuti oleh penyaluran kabel didalamnya. Pelapik
lantai biasanya boleh dibuka bagi tujuan pemasangan semula
atau penambahan kabel atau sebagainya.
Kebaikan sistem pendawaian salur

1. Dapat menempatkan kabel yang banyak

2. Mudah mengubah pendawaian dan kedudukan keluaran
mengikut keperluan.
3. Kos pemasangan murah.
4. Perlindungan mekanikan yang baik.
5. Kemas dan mudah dipasang ke alat-alat keluaran.
6. Alat-alat dan perkakas mudah diubah kedudukannya.

Keburukan
1. Merosakkan lantai semasa pemasangan.
2. Boleh menjadi tempat sampah dan habuk terkumpul.
3. Membazir kerana tidak keseluruhan salur digunakan
PERATURAAN ELEKTRIK MENGENAI PEMASANGAN SISTEM
SALUR.

1. Salur yang dipasang dalam konkrit hendaklah

mempunyai ketebalan jejaring konkrit lapisan lepa tidak
kurang 15mm.
2. Setiap pintu masuk ke salur hendaklah dibuat ditempat
yang tidak mudah dimasuki air atau kalis air.
3. Faktor ruang bagi salur ialah 35%
CABLE JOINTING
Jenis- Jenis Cantuman Kabel Bawah Tanah
Jenis-jenis cantuman ialah :-
 sambungan terus (straight throught joint.).
 sambungan peralihan (transition joint).
 Sambungan single Breeches VR/VS.
 sambungan Double Breeches VR/VS.
Jenis-Jenis Penyambungan ( Ferrule ) Pada Sambungan Kabel
Bawah Tanah.
1. Bimetal lug
2. Bimetal connector
3. Tap off connector
4. Two bolt hole
5. Cable end terminator
SAMBUNGAN TERUS
Sambungan secara terus yang dibuat pada kabel yang sama
jenis dan saiz.
SAMBUNGAN PERALIHAN (TRANSITION JOINT)
Definisi :-
Sambungan kabel bawah tanah yang dibuat pada kabel yang
berlainan jenis
Kabel yang hendak disambung hendaklah kabel yang
mempunyai
keupayaan membawa arus yang sama dengan kabel yang
asal.
Contoh :-
PILC – XLPE
XLPE – XLPE
Sambungan peralihan ini haruslah menggunakan
penyambung yang
khas dimana penyambung tersebut mempunyai penghalang
ditengah
bagi mengelakkan minyak daripada kabel PILC mengalir ke
kabel XLPE, dan sebaliknya.
Terdapat syarat-syarat penyambungan peralihan kerana ia
bergantung kepada current rating pada setiap kabel.
Contoh 1 :-
XLPE PILC
95 mm – 120 mm
150 mm – 185 mm
240 mm – 300 mm
Contoh 2 :- Jika kabel XLPE disambungkan dengan kabel PILC.
35mm - 70mm
Dimana current rating bagi kabel XLPE (35mm) ialah 353 A
dan bagi
kabel PILC (70mm) ialah 330 A. maka ia sesuai disambung
(Rujuk Jadual Current Rating pada kabel-kabel tersebut).
Sambungan peralihan ini haruslah menggunakan
penyambung yang khas dimana penyambung tersebut
mempunyai penghalang ditengah bagi mengelakkan minyak
daripada kabel PILC mengalir ke kabel XLPE, dan
sebaliknya.
SAMBUNGAN SINGLE BREECHES VR / VS
Sambungan yang dilakukan hanya pada kabel voltan
rendah sahaja kerana susah untuk mencari punca kerosakan.
Sambungan yang di ‘Tap-off’ atau ‘Weak Back ferrule’ pada
kabel utama.Tetapi untuk ‘Weak Back Ferrule’ ia digunakan
pada kabel yang bersaiz besar 300mm² dimana timah dituang
dan disolder. Perlukan skill yang tinggi.Kabel yang di ‘Tap-off’
tidak boleh sama atau lebih besardaripada kabel
utama.Kurang digunapakai oleh TNB kerana penyambungan
perlu ketelitian dan cermatTidak digalakkan digunakan dalam
penyambungan kabel voltan tinggi atas sebab-sebab
tertentu.
Ferrule ( Penyambungan) Jenis Sher Type.
Kaedah penyambungan untuk Voltan Rendah Sahaja.
Mech Connector
TREATMENT DEEP INDENT
Ferrule jenis ini mengandungi gris yang mengandungi
conductive ( small particles)
Tujuan gris dan containing diisi dalam ferrule ialah untuk
melindungi ferrule daripada pengoksidaan
LAMPIRAN
1. https://cooltechmatang.blogspot.com/2018/02/
cable-riser.html
2. http://myelectrical4u.blogspot.com/2014/08/
pendawaian-cable-tray-dulang.html
3. http://myelectrical4u.blogspot.com/2014/09/
ducting.html
4. https://machaffiz06.files.wordpress.com/2020/04/
jointing-kabel-bawah-tanah.ppt
PENUTUP

Setelah mengetahui apa yang terkandung dalam folio, saya

berasa amat bangga terhadap sekolah saya ini. Kini saya
sudah tahu sejarah dan latarbelakang sekolah, Kolej
Vokasional Kuching merupakan rumah ke-2 saya. Saya berasa
amat bertuah kerana dapat belajar bersama rakan-rakan di
Kolej Vokasional Kuching. Saya harap saya dapat menempuh
cabaran di sekolah menengah dengan tenang tanpa tekanan.
