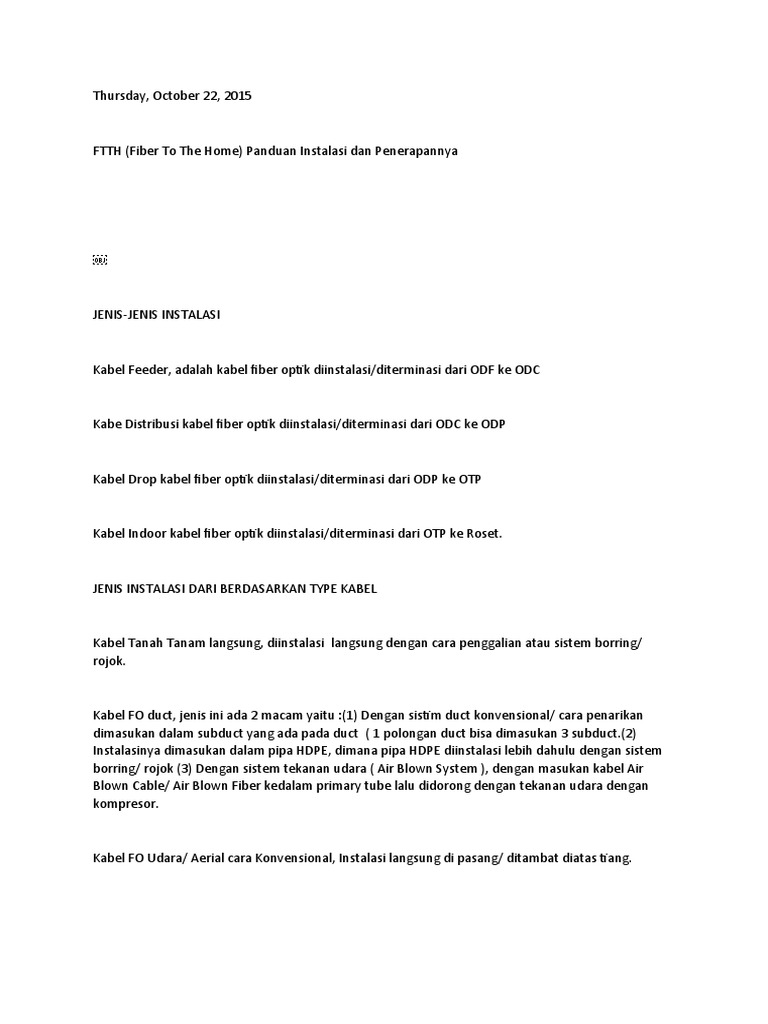

Thursday, October 22, 2015

FTTH (Fiber To The Home) Panduan Instalasi dan Penerapannya

JENIS-JENIS INSTALASI

Kabel Feeder, adalah kabel fiber optik diinstalasi/diterminasi dari ODF ke ODC

Kabe Distribusi kabel fiber optik diinstalasi/diterminasi dari ODC ke ODP

Kabel Drop kabel fiber optik diinstalasi/diterminasi dari ODP ke OTP

Kabel Indoor kabel fiber optik diinstalasi/diterminasi dari OTP ke Roset.

JENIS INSTALASI DARI BERDASARKAN TYPE KABEL

Kabel Tanah Tanam langsung, diinstalasi  langsung dengan cara penggalian atau sistem borring/
rojok.

Kabel FO duct, jenis ini ada 2 macam yaitu :(1) Dengan sistim duct konvensional/ cara penarikan
dimasukan dalam subduct yang ada pada duct  ( 1 polongan duct bisa dimasukan 3 subduct.(2)
Instalasinya dimasukan dalam pipa HDPE, dimana pipa HDPE diinstalasi lebih dahulu dengan sistem
borring/ rojok (3) Dengan sistem tekanan udara ( Air Blown System ), dengan masukan kabel Air
Blown Cable/ Air Blown Fiber kedalam primary tube lalu didorong dengan tekanan udara dengan
kompresor.

Kabel FO Udara/ Aerial cara Konvensional, Instalasi langsung di pasang/ ditambat diatas tiang.
Air Blown System : Microduct Aerial terlebih dahulu diinstalasi diatas tiang, selanjutnya kabel ABC/
ABF diblowing

PERSYARATAN UMUM

Saluran Penanggal Bawah Tanah/ Drop ≥ 60cm atau sesuai dengan aturan instansi pemerintah atau
pengelola kawasaN.

Lebar galian bagian atas ± 40cm-65cm, bagian bawah ± 30cm50 cm,

Slack kabel 5m setiap 1000m dimasing2 Manhole.Gulungan kabel slack ≥ 20 diameter kabel.

Penempatan slack di manhole posisi vertikal, di handhole posisi horisontal.

Komposisi  tanah  urug,   pasir 5cm  dibawah   dan  diatas kabel,deksteen ( tambah pasir 20cm +
warning tape), tanah(bebas berangkal) dipadatkan, ketinggian permukaan dilebihkan 5cm.

Setiap 100m diberi tanda rute dan setiap ada sambungan diberi tanda sambungan.

Sambungan HDPE menggunakan socket khusus.

PERSIAPAN PELAKSANAAN INSTALASI DAN METODE INSTALASI

Peralatan dan material, posisi peletakkan haspel dan alat penarik kabel.Kondisi trafik lalu lintas,
prioritaskan pada jalan yang tidak macet.Kondisi ruang kerja dan kemudahan bagi lalu lintas petugas
dan material.Kemudahan pemasangan alat bantu penarikan kabel. Kemampuan alat penarik kabel
(Winching Equipment), bila diperlukan disiapakan lampu penerangan dan  peralatan komunikasi.

Keselamatan kerja, Pemasangan rambu lalu lintas Pengamanan personil (helm, sabuk pengaman,
masker)Pemasangan Sub-Duct.

INSTALASI KABEL DALAM DUCT

Subduct dipasang sepanjang rute.

Posisi subduct dalam satu duct/tidak menyilang.

Celah antara pipa duct dan subduct harus ditutup.

Subduct yang tidak digunakan harus ditutup.

Agar penarikan lancar gunakan pelicin.

Gunakan anti pulir / swivel agar kabel tidak melintir

INSTALASI KABEL TANAH TANAM LANGSUNG

Metode Open Trench.Sistem Boring atau Rojok.Lintasan pada Jalan, Parit / Sungai dan Rel

INSTALASI  KABEL  OPEN TRENCH

Pemasangan Kabel

Penarikan kabel dilaksanakan paling lambat 24 jam untuk daerah padat dan 48 jam untuk daerah
sepi, setelah galian dilakukan.

Kabel ditarik melalui bagian bawah haspel yang ditempatkan pada trailer.

Sepanjang jalur penarikan harus dipasang rol-rol kabel dengan interval jarak kurang lebih 2 (dua)
meter.

Perhatikan bending radius pada saat penarikan.

Apabila diperlukan kabel dapat dilucuti dari haspel sebagian atau semuanya membentuk sistim
angka delapan.
Posisi kabel dalam tanah harus teratur rapi dan tidak boleh melilit dengan kabel existing.

Gambar Konstruksi Alur Galian dan CABINET ODC



INSTALASI KABEL DENGAN SISTIM BORING

Boring Manual sistim rojok, jarak antar PIT 5-15 meter Alat bantu yang digunakan:

Pipa pralon 2 inchi/sesuai dengan kebutuhan, panjang masing-masing 1-2 meter.Menggunakan air
untuk memudahkan merojok.Mata rojok dibuat dari plat baja/ pipa Galvanized

Boring manual dengan menggunakan alat kerja kayu balok (sistim ungkit), jarak antar PIT 10-25
meter, kedalaman minimal 160 cm. Alat bantu yang digunakan:

Kayu balok ukuran 12 cm x 10 cm dengan panjang 3 – 4 meter.

Kunci pipa.

Pipa galvanis mempunyai diameter 2 inch dengan panjang 1,5 meter sampai dengan 2 meter yang
dapat disambung-sambung

Boring manual dengan menggunakan mesin, biasanya digunakan untuk pekerjaan

aktivitas boring melintang jalan dengan bentang minimal antara lubang PIT satu dengan lainnya
diatas 25 meter.

Sebelum pelaksanaan terlebih dahulu mendeteksi route yang akan di borring dengan maksud untuk
mengetahui apakah ada utilitas lain (lihat gambar).


PEMASANGAN TANDA RUTE KABEL

Penandaan Rute dan Sambungan kabel pada sistim jaringan.

INSTALASI KABEL PADA LINTASAN JALAN, PARIT, JEMBATAN

Menggunakan pelindung pipa galvanis ± 5 inch untuk jalan dengan lalu lintas padat dan pipa PVC ± 4
inch tebal 2,2 mm dan dilengkapi 3 sub-duct 32/26 mm dengan kedalaman minimal ±1,50 meter
atau sesuai peraturan yang berlaku setempat.

Menggunakan pelindung pipa PVC ± 4 inch tebal 5,5 mm dan dilengkapi 3 sub-duct 32/26 mm untuk
jalan dengan lalu lintas sedang kedalaman minimal 1,50 meter atau sesuai peraturan yang berlaku
setempat.

Menggunakan pelindung pipa HDPE 40/33 mm tanpa cadangan dengan kedalaman ± minimal 1,50 m
atau sesuai peraturan Instansi terkait setempat

1. Untuk pipa pelindung crossing harus terpasang secara utuh, apabila tidak dimungkinkan maka
pipa dipotongpotong sesuai kondisi panjang PIT (bisa dipotong-potong setiap 1 meter atau setiap 2
meter) dan harus disambung menggunakan soket sesuai peruntukannya

INSTALASI LINTASAN PARIT, SUNGAI

Pelindung yang dipergunakan:

Pipa galvanis 4 inchi / 2 inchi, tebal 3 ,3 mmPipa PVC.Pipa HDPE 40/32 mm,Pipa Sub-duct 32/26 mm

Pemasangan pipa pelindung

Di bawah dasar parit.Di atas paritMenempel pada atas jembatanMemanfaatkan polongan
jembatanMenempel pada sisi jembatanMenempel pada bagian bawah jembatan
( digantung )Jembatan kabel dengan konstruksi terpisah Jembatan kabel dengan tiang
tunggal.Jembatan kabel dengan tiang gandaSistem boring atau duct slump



Menyebrang Rel Kereta Api

Pelindung yang dipergunakan:

Pipa galvanis ± 5 inch tebal 3,3 mm pipa PVC ± 4 inch tebal 2,2 mm.Pipa 3 sub-duct 32/26 mm.Pipa
HDPE 40/33 mm, untuk sistem jembatan baik dengan tiang tunggal/ ganda

Pemasangan pipa pelindung

Dengan sistem boring, kedalaman minimal ±1,50 meter atau sesuai peraturan yang berlaku
setempat.Jembatan kabel dengan tiang tunggal Jembatan kabel dengan tiang ganda

INSTALASI FO KABEL UDARA

Pengecatan tiang besi pada bagian tiang yang akan ditanamTiang didirikan tegak lurus di tengah-
tengah lubang.Pembuatan Voetstuk.Pengecatan tiang.Pasang temberang/ tiang ganda pengganti
temberang.Pasang accessoris untuk pemasangan dan penambatan kabel udara.Pasang rol kabel
pada setiap tiang

Rute tiang yang khusus untuk kabel fiber optik : Penempatan harus mulai dari posisi paling atas.

Untuk tiang 7 meter hanya 2 jalur kabel untuk setiap sisi dan maksimum kapasitas per kabel 48 core.
Untuk tiang 9 meter dapat dipasang 3 kabel untuk setiap sisi dan maksimum kapasitas per kabel
48 core.

Dimungkinkan dipasang kabel fiber optik kapasitas 96 corekhusus untuk kabel feeder dan antar HRB.

Rute tiang yang digunakan bersamaan dengan kabel tembaga : Penempatan kabel fiber optik harus
diatas kabel tembaga.Kabel fiber optik tidak diperbolehkan dibendel menjadi satu dengan kabel
tembaga.

Penempatan kabel fiber optik pada tiang berdasarkan penanggung jawab pengelolaan.

Penambatan kabel 1) Cara gantung.Untuk rute lurus dengan jarak antar tiang 40-50 meter. Instalasi
menggunakan asesoris kabel fiber optik seperti tension bracket, suspension klem,stainless steel
band, dan lain-lain. 2) Cara tambat.Untuk rute belok atau menikung, lintasan atau rute lurus dengan
jarak antar tiang lebih dari 50 meter ( rentang jauh ).Penambatan dengan mempergunakan alat
bantu khusus dan diusahakan tidak memotong kawat penggantung (bearer).

Untuk rute lurus penambatan setiap 6 – 8 gawang (± 300 – 400 meter), tanpa memotong kawat
penggantung (bearer).Penambatan pada rute lurus dapat menggunakan span wartel atau tidak,
untuk rute belok dan tambat awal/akhir harus menggunakan span wartel.

Cara tambat awal/akhir

Penambatan pada tiang ODC/ODP /OpticalClousure/Slack, pada tiang sambungan peralihan antara
kabel tanah dan kabel udara atau kabel udara dengan kabel udara.Penambatan awal/akhir dan
tambat antara dapat diinstalasi :Pada tiang besi menggunakan s tagklem
beugel atau suspenssion danstainless steel band.Pada tiang beton menggunakansuspenssion dan
stainless steel band.

INSTALASI KABEL DROP FIBER  OPTIC

Persiapan Pemasangan Kabel Drop Fiber Optik Mempersiapkan peralatan dan material untuk

pekerjaan instalasi kabel drop.
Pemasangan Kabel Drop Fiber optik (Saluran Penanggal) 1). Pemasangan Saluran Penanggal/Kabel
Drop Optik menggunakan Kabel Udara 2).Pemasangan Saluran Penanggal Bawah Tanah
3).Pemasangan Saluran penanggal di Ruko

Pemasangan Saluran Penanggal/Kabel Drop Optik menggunakan Kabel Udara

Titik penambatan dipilih dengan persetujuan pelanggan, hal perlu diperhatikan:Titik tambat di
rumah pelanggan sedapat mungkin dekat dengan perangkat roset optik/CPE yang akan dipasang
Letak titik tambat harus aman dari jangkauan manusia, minimal ketinggian OTP dari permukaan 250
cm. Sejauh mungkin dari saluran instalasi/perangkat lain seperti saluran PLN, saluran/feeder antena
dll.

Memeperhatikan estetika lokasi tersebut.

Dipilih pada tempat yang kuat (tembok, listplank) agar mampu menahan daya tarik dari saluran
penanggal (Drop Cable) untuk jangka waktu lama.Harus memperhatikan kelenturan kabel agar
terhindar terputusnya kabel.

Pengaturan kelenturan harus mempertimbangkan pertimbangkan faktor keamanan dan daya

panggul maksimum saluran penanggal (Drop Cable) dan kerapihan.

Titik tambat di rumah pelanggan menggunakan Drop Wire Clamp Hook (bracket mourstelling).

pemasangan Saluran Penanggal pada tembok/ dinding menggunakan pelindung flexible pipe dapat

dipergunakan Klem ( penggunaan klem harus hati – hati jangan sampai terkena kabelnya )

Pemasangan Saluran Penanggal Bawah Tanah

Menggunakan sistem tanam langsung ataupun sistem semi duct dengan pelindung pipa PVC.kabel
drop (saluaran penanggal) diterminasi di ODP (Pedestal) satu ujung dan ujung lainnya di OTP jika
diperlukan, kalau tidak bisa langsung ke Roset.
Kabel drop fiber optik yang digunakan dapat multi core / kabelsingle core untuk lokasi titik sambung
dapat dibuat Kabel PIT/Mini Handhole.

Pondasi kedalaman 40 cm dan timbul ke permukaan tanah minimal 10 cm, pondasi beton campuran
1:2:3, ukuran atas 50 x 50 cm dan ukuran bawah 60 x 60 cm, Galian untuk menanam pipa PVC
antara Handhole lebar 20 cm dan dalam minimal 60 cm, untuk DKI 110 cm.

Pemasangan Saluran Penanggal di Ruko dan Gedung

Menggunakan ODP wall.Dapat menggunakan kabel drop indoor.Diinstalasi dengan pelindung tray
kabel



Dalam = 60 cm, dapat dibuat secara precastPemasangan pipa PVC ke rumah pelanggan terdapat dua
alternatif: Diinstalasi sampai OTP di dinding luar sampai dengan roset.
