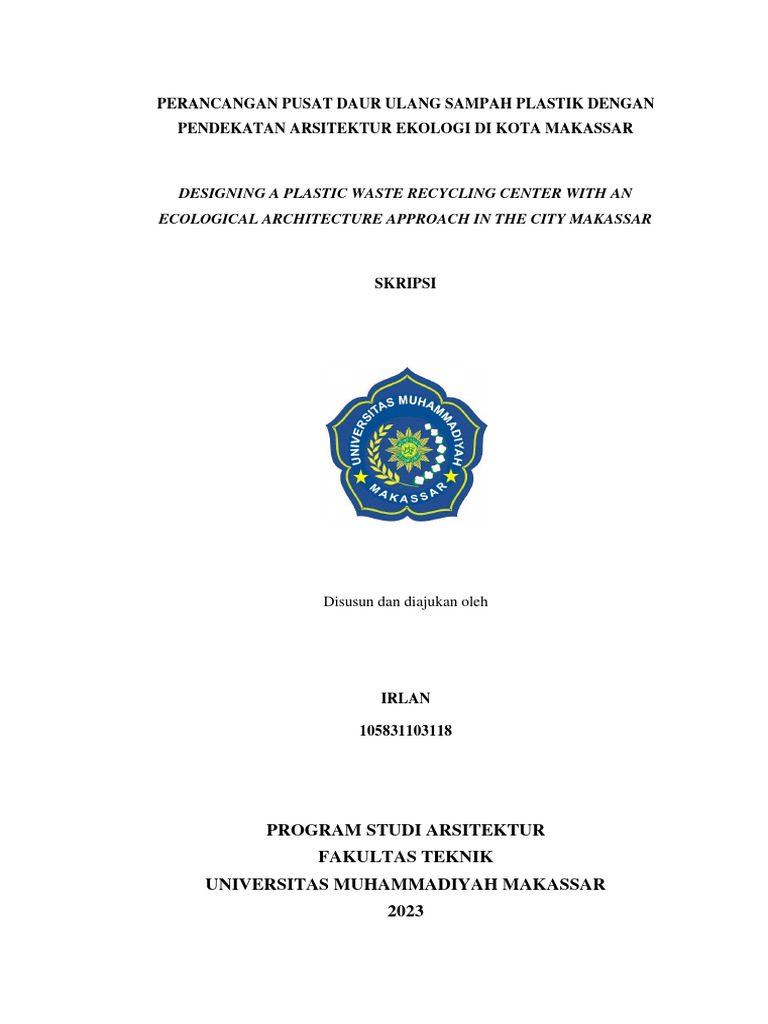

SKRIPSI
IRLAN
105831103118
Skripsi
IRLAN
105831103118
PADA
i
KATA PENGANTAR
Puji syukur penulis panjatkan kehadirat Allah SWT, karena atas rahmat
dan hidayah-Nyalah sehingga penulis dapat menyusun skripsi tugas akhir ini
dengan baik. Tugas akhir ini disusun untuk memenuhi salah satu syarat akademik
yang harus ditempuh untuk menyelesaikan pendidikan Program Studi pada
Program Studi Arsitektur Fakultas Teknik Universitas Muhammadiyah Makassar.
Penulis menyadari dalam penulisan skripsi tugas akhir ini masih banyak
kekurangan-kekurangan, Skripsi tugas akhir ini dapat terwujud berkat adanya
dukungan dan bimbingan dari berbagai pihak. Oleh karena itu, tanpa mengurangi
rasa hormat penulis mengucapkan banyak terima kasih dan penghargaan setinggi-
tingginya kepada:
1. Kedua orang tua saya, kepada Bapak Saddar dan Ibu Nurbaya, terima kasih
juga kepada sudara-saudara saya Rinayanti, Abd. Hafid, S.E, dan Alfira.
Terima kasih yang sebesar-besarnya atas segala bentuk limpahan doa dan
dukungan serta materi kepada penulis dalam menyelesaikan studi.
2. Bapak Prof. Dr. H. Ambo Asse, M.Ag. sebagai Rektor Universitas
Muhammdiyah Makassar.
3. Ibu Dr. Hj. Nurnawaty, ST., MT. IPM. sebagai Dekan Fakultas Teknik
Universitas Muhammadiyah Makassar.
4. Ibu Citra Amalia Amal, ST., MT. sebagai Ketua Program Studi Arsitektur
Fakultas Teknik Universitas Muhammadiyah Makassar.
5. Ibu Siti Fuadillah Alhumairah, ST., MT. sebagai pembimbing I dan Bapak
Andi Yusri, ST., MT. sebagai pembimbing II yang dengan ikhlas memberikan
bimbingan dan arahan selama penyusunan skripsi ini.
6. Rekan-rekan mahasiswa Fakultas Teknik, terkhusus Arsitektur Angkatan
Mekanika 2018.
7. Terima kasih kepada sahabat perjuangan di Apung Studio, yang telah berjasa
dalam penyelesaian skripsi ini.
8. Dan kepada semua pihak yang tidak bisa saya sebutkan satu-persatu.
ii
Semoga semua pihak tersebut di atas mendapat pahala yang berlipat ganda
di sisi Allah SWT dan skripsi yang sederhana ini dapat bermanfaat bagi penulis,
rekan-rekan, masyarakat serta bangsa dan negara. Amin.
IRLAN
iii
ABSTRAK
Pusat daur ulang sampah plastik sebagai salah satu upaya untuk mengurangi
timbulan sampah plastik dan pencemaran lingkungan di kota Makassar.
Mengingat jumlah timbulan sampah harian Kota Makassar periode 2017-2018
mencapai 1.425 Ton/hari dengan komposisi sampah plastik di Kota Makassar
sebesar 16,29%. Maka dari itu, penelitian ini bertujuan untuk menyusun konsep
dan perancangan arsitektur ekologi pada pusat daur ulang sampah plastik di Kota
Makassar. Konsep arsitektur ekologi merupakan konsep arsitektur yang
memperhatikan keseimbangan antara manusia, bangunan, dan lingkungan.
Adapun metode penelitian yang digunakan yakni pengumpulan data dan analisis
data yang sesuai dengan tema perancangan dan pendekatan arsitektur ekologi.
Dari hasil perancangan, pusat daur ulang sampah plastik berlokasi di Kecamatan
Manggala Kota Makassar. Total luas tapak sebesar 21.160 m2 dan luas lahan
terbangun sebesar 6.375,08 m2. Bentuk bangunan mengadopsi bentuk logo daur
ulang yang terdiri dari tiga massa. Siteplan terdiri dari bangunan utama, bangunan
penunjang, ruang parkir, bangunan servis, halte, jalan, dan taman. Pusat daur
ulang sampah plastik menerapkan empat prinsip arsitektur ekologi yaitu
pemanfaatan potensi iklim, penyediaan ruang terbuka hijau, penggunaan material
daur ulang, dan pemanfaatan energi alternatif panel surya.
iv
ABSTRACT
Plastic waste recycling center as one of the efforts to reduce the generation of
plastic waste and environmental pollution in the city of Makassar. Considering
that the amount of daily waste generation in Makassar City for the 2017-2018
period reached 1.425 tons / day with the composition of plastic waste in Makassar
City of 16,29%. Therefore, this study aims to compile the concept and design of
ecological architecture at the plastic waste recycling center in Makassar City.
The concept of ecological architecture is an architectural concept that pays
attention to the balance between humans, buildings, and the environment. The
research methods used are data collection and data analysis in accordance with
the theme of ecological architecture design and approach. From the design
results, the plastic waste recycling center is located in Manggala District,
Makassar City. The total footprint area is 21.160 m2 and the built-up land area is
6.375,08 m2. The shape of the building adopts the shape of a recycled logo
consisting of three masses. The siteplan consists of the main building, supporting
buildings, parking spaces, service buildings, bus stops, roads, and parks. The
plastic waste recycling center applies four principles of ecological architecture,
namely the utilization of climate potential, the provision of green open space, the
use of recycled materials, and the use of alternative energy solar panels
v
DAFTAR ISI
LEMBAR SAMPUL................................................................................i
ABSTRAK .............................................................................................. iv
ABSTRACT............................................................................................... v
DAFTAR ISI........................................................................................... vi
DAFTAR TABEL.................................................................................... x
A. Latar Belakang............................................................................... 1
1. Tujuan ........................................................................................ 4
2. Sasaran ....................................................................................... 4
vi
1. Defenisi Daur Ulang .................................................................. 8
1. Analisis Aksesibilitas............................................................... 41
vii
C. Analisis Fungsi dan Program Ruang ........................................... 45
2. Sistem Pencahayaan................................................................. 69
1. Rancangan Tapak..................................................................... 73
viii
2. Rancangan Sirkulasi Tapak ..................................................... 75
BAB V KESIMPULAN......................................................................... 95
ix
DAFTAR TABEL
x
DAFTAR GAMBAR
Gambar 2. Proses Daur Ulang Sampah Plastik Menjadi Biji Plastik ........ 16
Gambar 10. Kegiatan Edukasi Sunset Park Material Recovery Facility ... 25
Gambar 11. Fasad Bangunan Sunset Park Material Recovery Facility .... 25
Gambar 20. Peta Rencana Tata Ruang Wilayah Kota Makassar ............... 36
xi
Gambar 24. Analisis Aksesibilitas ............................................................. 41
Gambar 30. Pola Hubungan Ruang Pada Area Daur Ulang ...................... 50
xii
Gambar 48. Denah Musholla ..................................................................... 79
xiii
Gambar 72. Potongan (Dilatasi Struktur) .................................................. 93
xiv
BAB I
PENDAHULUAN
A. Latar Belakang
1
TPA tersebut. Selain itu, penggunaan bahan-bahan pengganti yang lebih tidak
ramah lingkungan semakin menyulitkan penanganan sampah plastik di Kota
Makassar. Beberapa jenis sampah yang seharusnya bisa didaur ulang menjadi
tidak bernilai ekonomis dan sulit untuk diolah akibat sulitnya memisahkan plastik
tipis dari permukaan sampah tersebut. Secara global, angka daur ulang Indonesia
kini berada di bawah 10% dari total sampah per tahun, dan Kota Makassar turut
berkontribusi atas rendahnya angka daur ulang di Indonesia (Indraswara et al.,
2021).
Jika permasalahan sampah plastik ini tetap dibiarkan maka sampah plastik
akan memberikan dampak negatif terhadap lingkungan. Hal ini dikarenakan
Plastik terbuat dari zat-zat petrokimia. Zat-zat kimia ini tidak layak kembali ke
ekologi di sekitar kita. Penelitian ilmiah menunjukkan bahwa zat-zat kimia ini
beracun bagi manusia. Plastik yang berceceran, dibakar, atau dibuang terurai
menjadi zat-zat kimia beracun. Lambat-laun, zat-zat kimia ini larut ke tanah, air,
dan udara, yang kemudian diserap oleh tumbuhan dan hewan. Pada akhirnya zat-
zat itu akan menyebabkan cacat lahir, ketidakseimbangan hormon, dan kanker.
Limbah sampah plastik disebut menjadi salah satu permasalahan besar di seluruh
dunia kerena sifatnya yang tidak bisa diurai, limbah plastik masih tergolong
mengancam untuk kelangsungan kehidupan (Anissa Syafira, 2021).
Oleh karena itu, diperlukan sebuah pusat daur ulang sampah plastik
sebagai salah satu upaya mengurangi timbulan sampah plastik dan pencemaran
lingkungan di kota Makassar. Pusat daur ulang sampah plastik ini di harapkan
mampu mewujudkan daur ulang sampah plastik dengan mengedepankan aspek
kelestarian lingkungan dan sebagai fasilitas edukasi bagi masyarakat terkait daur
ulang sampah plastik.
2
tersebut seiring dengan semakin langkanya sumber daya alam dan semakin
rusaknya lingkungan. Masalah lingkungan yang di sebabkan oleh sampah adalah
hal yang cukup sulit di atasi oleh pemerintah saat ini dan masih banyak
permasalahan lingkungan yang di sebabkan oleh sampah salah satunya yaitu
dikarenakan kebiasaan masyarakat setempat yang selalu membuang sampah
sembarang, baik itu di lingkungan rumah maupun di lahan yang tak terpakai
(Safriani et al., 2022).
B. Pertanyaan Penelitian
3
1. Bagaimana Konsep Pengembangan Pusat Daur Ulang Sampah Plastik
Dengan Pendekatan Arsitektur Ekologi Di Kota Makassar?
1. Tujuan
2. Sasaran
D. Metode Perancangan
1. Jenis data
a. Data Primer
Data primer seperti Ukuran lokasi, Fungsi bangunan sekitar lokasi radius
<500 m yang berpengaruh terhadap proyek, perkiraan kontur lokasi, dan kondisi
aksesibilitas jalan ke lokasi.
4
b. Data Sekunder
2. Pengumpulan data
3. Analisis Data
Yaitu melakukan analisis dari hasil data observasi dan studi literatur
sehingga dapat diperoleh potensi dan masalah-masalah yang akan menjadi dasar
perencanaan dan perancangan. Dari data yang diperoleh akan diolah dan dijadikan
acuan dalam perancangan, sehingga mudah dalam menentukan desain yang sesuai
dengan judul dan penerapan konsep yang digunakan dalam perancangan. Proses
perencanaan konsep arsitektur terdapat beberapa konsep analisis yang digunakan
dalam perancangan yaitu, analisis tapak yang terdiri atas analisis aksesibilitas,
analisis arah angin, analisis arah matahari, analisis kebisingan dan analisis
orientasi bangunan dan kontur tapak, analisis fungsi dan program ruang yang
terdiri atas analisis fungsi, analisis pelaku dan kegiatan, analisis hubungan ruang
dan zonasi, analisis besaran ruang, analisis kapasitas dan penyimpanan dan
produksi sampah plastik, dan analisis persyaratan ruang, analisis bentuk dan
material bangunan yang terdiri atas analisis bentuk dan tata massa dan analisis
5
material bangunan, analisis pendekatan perancangan, dan analisis sistem
bangunan.
Kemudian, dilanjutkan dengan konsep dan gambar kerja atau DED (Detail
Engineering Design) yang meliputi gambar site plan, denah, tampak, potongan.
Selanjutnya, dilakukan gambar tiga dimensi, dan video animasi exterior dan
interior perancangan. Kemudian hasil akhir dari perancangan akan dirampungkan
dan disajikan dalam bentuk soft copy, hard copy, poster A1, dan video animasi
yang berdurasi kurang lebih 3 menit.
E. Sistematika Penulisan
6
BAB II
TINJAUAN PUSTAKA
1. Defenisi Perancangan
2. Defenisi Pusat
7
Pusat adalah tempat yang berada di tengah dan menjadi tempat
berkumpulnya berbagai macam kegiatan (Aji et al., 2021).
Daur ulang merupakan salah satu strategi pengelolaan sampah padat yang
terdiri atas kegiatan pemilahan, pengumpulan, pemprosesan, pendistribusian dan
pembuatan produk/material bekas pakai, dan komponen utama dalam manajemen
sampah modern dan bagian ketiga dalam proses hirarki sampah 4R (Reduce,
Reuse, Recycle, and Replace). Secara garis besar, langkah-langkah daur ulang
adalah proses pengumpulan sampah, penyortiran, pembersihan, dan pemprosesan
material baru untuk proses produksi (Kusumastuti et al., 2020).
8
saling berkaitan dan berpengaruh satu sama lain, contohnya adalah suatu keadaan
yang sudah tidak seimbang karena satu hal maka akan mempengaruhi organisme
dan ekosistem disekitarnya (Irwan et al., 2020).
Pada perancangan pusat daur ulang sampah plastik di kota Makassar akan
menggunakan proses 4R yang diaplikasikan pada material bangunan, sistem daur
ulang sampah, dan sosialisasi pengurangan sampah plastik melalui proses edukasi.
9
a. Daur ulang primer
Daur ulang limbah plastik menjadi produk yang memiliki kualitas hampir
setara dengan produk aslinya. Daur ulang tersebut dilakukan pada sampah plastik
yang bersih, tidak terkontaminasi material lain dan terdiri atas satu jenis plastik
saja.
Daur ulang ini menghasilkan produk yang sejenis dengan produk aslinya
tetapi dengan kualitas dibawahnya.
Daur ulang sampah plastik menjadi bahan kimia atau menjadi bahan bakar.
Daur ulang primer dan sekunder plastik disebut daur ulang mekanikal,
yang dilakukan dengan tahapan: 1) identifikasi, pemisahan dan klasifikasi dari
berbagai jenis plastik; 2) penggerindaan atau pencacahan; 3) pencucian dengan
atau tanpa bahan pembersih; 4) pengeringan; 5) silos; 6) aglutinasi; 7) ekstrusi;
dan 8) granulasi. Usaha biji plastik termasuk dalam jenis usaha daur ulang
sekunder karena menghasilkan produk sejenis namun dengan kualitas dibawah
plastik yang diolah dari material murni (Astuti et al., 2020).
10
dieksploitasi. Sistem ini sangat berbeda dengan sistem ekonomi linier yang
selama ini diterapkan. Ekonomi linier menyatakan bahwa plastik akan berakhir se-
bagai sampah setelah kehilangan nilai pakainya.
Dengan demikian jenis daur ulang yang akan digunakan pada pusat daur
ulang sampah plastik di kota Makassar adalah daur ulang sekunder. Proses daur
ulang dengan menghasilkan produk yang sama dengan produk aslinya, akan
tetapu dengan kualitas yang berbeda. Produk yang diolah adalah sampah plastik
menjadi produk baru yaitu biji plastik baru yang tentunya akan meminimalkan
pencemaran lingkungan karena mengolah kembali sampah plastik pada satu
siklus.
11
Menurut (Nenny Makmun, 2019) Sampah plastik adalah sampah yang
dihasilkan dari bahan-bahan anorganik. Diperlukan waktu yang sangat lama untuk
membuat sampah jenis plastik terurai dengan sempurna dengan tanah. Jika terus
diabaikan sampah plastik akan menumpuk dan dapat mengganggu lingkungan dan
ekosistem.
b. Thermosets adalah bahan plastik yang jika telah dibuat dalam bentuk
padat, tidak dapat dilelehkan kembali dengan cara dipanaskan (hanya
dapat dibentuk sekali saja). Jika dipanaskan akan mengeras dan menjadi
arang. Umumnya jenis plastik ini digunakan pada usaha otomotif,
elektronik dan konstruksi yang membutuhkan stabili- tas dan kekuatan
plastik. Jenis plastik ini tidak bisa didaur ulang atau dibentuk lagi dengan
pemanasan ulang karena dapat menyebabkan kerusakan pada molekul-
molekulnya, contohnya: melamin, plastik multilayer, alkid, epoksi, ester,
12
melamin formaldehida, fenolik formaldehida, silikon, urea formaldehida,
poliuretan, plastik metalisasi, dan jenis lain.
13
Kode Jenis Plastik Contoh Sifat
PVC Adalah jenis plastik yang paling
Polyvinyl sulit didaur ulang. Ditemukan
Chloride pada botol-botol cairan
pembersih komersil, sabun,
sampo, pembungkus kabel, dan
pipa plastik. Walau PVC relatif
tahan terhadap sinar matahari
dan beragam cuaca, namun jenis
plastik ini tidak disarankan
untuk dipakai mengemas
makanan atau minuman.
14
Kode Jenis Plastik Contoh Sifat
PS Berciri khas kaku, getas, buram,
Polystyrene dan sulit didaur ulang. Biasa
ditemukan pada styrofoam.
Polystyrene sangat tidak
disarankan untuk digunakan
sebagai pembungkus makanan
atau minuman. Bahan styrene
yang terkandung di dalamnya
dapat dengan mudah menyebar
pada makanan; berbahaya untuk
kesehatan otak, hormon
estrogen, reproduksi, pertum-
buhan, serta sistem syaraf.
Sampah-sampah plastik diatas adalah bahan baku utama yang akan didaur
ulang menjadi biji plastik baru. Daur ulang selain untuk menghasilkan biji plastik,
juga bertujuan untuk mengurangi jumlah limbah untuk mengurangi pencemaran,
mengurangi penggunaan bahan baku yg baru serta dapat mengurangi polusi,
menambah penghasilan karena dapat dijual kembali. Berbagai macam limbah
plastik yang bisa di daur ulang dan diproses menjadi biji plastik sebagai bahan
baku pembuatan berbagai produk dan bahan pengepak untuk berbagai keperluan,
misalnya tas, botol minyak pelumas, botol minuman, dan botol sampo.
15
2) Memilah; yakni mengelompokan berdasarkan jenis plastik.
Secara garis besar, proses daur ulang sampah plastik menjadi biji plastik
dimulai dari proses pemisahan dan klasifikasi sampah plastik berdasarkan jenis
dan kondisinya. Sampah Plastik yang masih layak digunakan dipisah kemudian
digunakan kembali. Sedangkan sampah plastik yang sudah rusak dan tidak bisa
digunakan lagi akan melewati tahap pencucian untuk selanjutnya diproses menjadi
biji plastik. Sampah-sampah plastik yang telah dicuci selanjutnya dikeringkan
dengan menggunakan mesin. Tahap berikutnya, sampah plastik yang telah
dikeringkan akan digiling agar bentuknya lebih kecil dan mempermudah proses
berikutnya. Setelah digiling, maka sampah plastik dipanaskan hingga lunak
kemudian di extrude untuk menghasilkan biji-biji plastik. Tahap terakhir adalah
pengemasan biji plastik dan pemasaran (Naidir et al., 2021).
Proses daur ulang sampah plastik menjadi biji plastik dapat dilihat pada
skema dibawah ini:
16
Pada pusat daur ulang sampah plastik di kota Makassar akan menerapkan
sistem daur ulang sampah plastik menjadi biji plastik yang nantinya dapat dijual
kembali sebagai bahan baku industri plastik. Tentunya proses daur ulang ini akan
mengurangi timbulan sampah plastik di kota Makassar, khususnya di TPA
Tamangapa Antang.
Selain itu, pada pusat daur ulang sampah plastik di kota Makassar akan
menerapkan sistem daur ulang sampah plastik dengan konsep 4R yaitu (Sinta
Juliana, 2022):
d. Replace yaitu mengganti barang yang biasa kita digunakan dengan barang
yang lebih ramah lingkungan.
Menurut Ken Yeang (2006) dalam (Ketut et al., 2019) arsitektur ekologi
merupakan sebuah hubungan yang terintegrasi secara biologis antara alam dengan
manusia sehingga menciptakan sebuah sistem hybrid dalam lingkungan tersebut.
17
Selain hubungan antara alam dan manusia harus diberikan pada penggunaan
lahan, kenyamanan manusia, aksesibilitas, lalu lintas, kinerja, perilaku ekologis,
dan daya jual suatu situs. Place-making, sebuah struktur yang menciptakan ruang
untuk manusia dapat hidup bahagia untuk waktu yang lama.
1) Mengontrol penggunaan energi yang dapat habis agar tidak habis lebih
dulu sebelum diproduksi lagi oleh alam. Energi yang dimaksud adalah
energi yang tidak dapat diperbaharui dan sifatnya hanya sekali pakai
seperti minyak bumi. Dengan penerapan arsitektur ekologi, penggunaan
energi yang dapat habis seminimal mungkin dan mengutamakan
penggunaan energi terbarukan yang sifatnya dapat diperbaharui.
18
memperhatikan orientasi bangunan, dan memperhatikan sosial dan
kebudayaan yang ada disekitar.
19
Mengenai pentingnya menjaga kelestarian lingkungan, Allah SWT
berfirman dalam al- Qur’an surat ar-Rum: 41
ِ ت أ َ ْي ِدى ٱلن
َ اس ِليُذِيقَ ُهم بَ ْع
ض ْ َسب ِ َسادُ فِى ْٱلبَ ِر َو ْٱلب
َ حْر ِب َما َك َ َظ َه َر ْٱلف
َ
َع ِملُوا لَ َعل ُه ْم يَ ْر ِجعُون
َ ٱلذِى
Artinya : “Telah nampak kerusakan di darat dan di laut disebabkan karena
perbuatan tangan manusia, supaya Allah merasakan kepada mereka sebahagian
dari (akibat) perbuatan mereka, agar mereka kembali ke jalan yang benar” (Q.S.
al- Qur’an surat ar-Rum: 41).
Karena Allah menciptakan alam semesta ini tidak lain hanya untuk
memenuhi kebutuhan manusia, oleh karenanya manusia perlu menjaga kelestarian
20
alam ini dengan tidak mengotorinya, tidak merusak dan semacamnya.
Sebagaimana Rasulullah Saw. Bersabda :
ِ ظافَةُ ِمنَُ إ
ُاْل إي َُما ِن َ َّاَلن
Artinya: “Kebersihan sebagian dari iman.” (HR. Al-Tirmidzi).
Objek studi literatur tentang pusat daur ulang sampah plastik dilakukan
pada beberapa proyek sejenis. Secara umum dapat dikaji dari beberapa aspek
yaitu; deskripsi, aktivitas, fasilitas dan desain bangunan.
1) Deskripsi
21
Gambar 4. Bangunan Sunset Park Material Recovery Facility
Sumber : https://www.bing.com, di akses 2023
Terletak di dermaga tepi laut seluas 11 hektar di Sunset Park, New York
United States. Berjarak 150 km dari Kota Philadelphia dan bisa di tempuh sekitar
kurang lebih 1 jam 30 menit. Luasan untuk fasilitas ini mencapai 13.000m 2.
Sebagian besar area disekitar bangunan ini adalah industri ringan, seperti pabrik,
penyimpanan kargo dan bangunan industri lainnya. Serta bangunan perumahan
bertingkat rendah, termasuk rumah baris dan struktur apartemen pendek. Jumlah
pekerja pada fasilitas ini adalah 85 orang.
2) Aktivitas
22
Fasilitas Sunset Park Material Recovery Facility adalah fasilitas pusat
pengolahan untuk daur ulang logam, kaca, dan plastik.
23
kemudian dipadatkan sesuai dengan pengelompokananya. Setelah dipadatkan
barulah sampah bisa di daur ulang.
3) Fasilitas
4) Desain bangunan
24
Jika dilihat dari blokplan kurang lebih ada 7 zonasi yang mengisi pada area
bangunan ini, yaitu area parkir, area pedestrian, area edukasi, area penimbangan,
area pengolahan, area bioswale, dan area loading/unloading.
25
dianjurkan melihat dari area bawah, yang dimana banyak alat berat yang sedang
bekerja.
26
di Kota Makassar yaitu, edukasi dan pengolahan sampah anorganik, penyediaan
fasilitas penunjang seperti cafetaria, Conference Room, Loker Room, dan Area
Exhibition, penggunaan struktur grider baja untuk bentang lebar, serta
penumpukan material sampah diatas beton yag tidak tembus air
1) Deskripsi
2) Aktivitas
27
ruangan rapat yang besar. Rute selanjutnya yaitu melihat sampah-sampah yang
telah terkumpul ke dalam ruang penampungan raksasa yang nantinya dipindah ke
tempat pembakaran sampah menggunakan dua crane. Pengunjung bisa melihat
proses pembakaran serta besar dari suhu yang dibutuhkan saat pembakaran
berlangsung hingga menghasilkan listrik. Untuk mendukung edukasi pengunjung
pengolahan sampah, terdapat pertanyaan-pertanyaan seputar hal-hal yang telah
dijelaskan pada proses pengolahan sampah.
3) Fasilitas
Fasilitas lain yang bisa ditemukan adalah melihat proses pembangkit listrik
bertenaga kalor dari hasil pembakaran sampah serta melihat langsung ruang pusat
pengendali pengolahan sampah. Sebelum diolah, sampah-sampah besar akan
melewati tahap sortir jenis sampah menjadi tiga jenis, yaitu incombustible,
combustible, dan aluminium.
4) Desain bangunan
28
Maishima Incineration Plant didesain oleh Friedensreich Hundertwasser.
Seorang arsitek yang dikenal sangat menjaga lingkungan dalam mendesain produk
arsitektur. Oleh karena itu, Maishima Incineration Plant juga dirancang dengan
desain yang menarik namun tetap memperhatikan lingkungan sekitar. Hal ini
terlihat dimana bangunan dikelilingi banyak vegetasi hijau sebagai simbol
hubungan antara alam dengan bangunan.
29
2. Obyek Studi Literatur Arsitektur Ekologi (Rumah Rempah)
a. Deskripsi
30
Gambar 18. Baja Bekas Sebagai Kerangka Struktural
Sumber : (Triana Puji Rahayu, 2017)
Penutup atap menggunakan wiremesh dan bambu lalu dilapisi kertas semen
yang dicat dengan cairan aspal sebagai lapisan waterproofing yang ditutup ijuk
dan tanaman merambat. Dinding luar bangunan memanfaatkan kusen-kusen besi
yang ditutup kaca ataupun kayu sisa beragam bentuk dan menggunakan lembaran
styrofoam yang disusun bersama dengan wiremesh kemudian diisi oleh adukan
semen (Triana Puji Rahayu, 2017).
31
G. Kerangka Pikir
32
BAB III
ANALISIS PERANCANGAN
A. Tinjauan Lokasi
a. Letak Geografis
b. Kondisi topografis
33
perdagangan, jasa, industri, rekreasi, pelabuhan laut, dan fasilitas penunjang
lainnya (Juhaidah, 2018).
c. Kondisi Klimatologis
34
Gambar 19. Peta Administrasi Kota Makassar
Sumber : (Kota Makassar Dalam Angka, 2021)
e. Kependudukan
35
Adapun Kecamatan Mangala sebagai kecamatan yang menjadi lokasi
perancangan memiliki jumlah penduduk sebesar 147.549 jiwa/tahun 2021. Laju
pertumbuhan penduduk Kecamatan Tamalanrea dari tahun 2020 ke tahun 2021
yaitu sebesar 0,57%.
36
3. Pemilihan Lokasi
37
Secara Administratif, Kecamatan Manggala terdiri dari 8 Kelurahan, yaitu:
Kelurahan Antang, Bangkala, Batua, Biring Romang, Bitowa, Borong, Manggala,
dan Tamangapa.
38
Alternatif lokasi I berada di kelurahan Tamangapa kecamatan Manggala.
Lokasi ini dipilih karena berada dalam kawasan penyangga TPA Tamangapa
Antang. Lokasi alternatif I memiliki luas sekitar 3,54 Ha dengan eksisting tapak
berupa lahan kosong. Disekitar tapak terdapat area permukiman penduduk dengan
akses menuju lokasi yang cukup mudah untuk diakses.
Alternatif lokasi I memiliki luas tapak yang cukup untuk fasilitas daur
ulang sampah plastik dengan pengembangan lahan yang cenderung terbatas
karena berada di area permukiman penduduk.
39
c. Pemilihan tapak
1) Potensi Lokasi
2) Potensi Tapak
40
Tabel 5. Standar Pembobotan Lokasi
Pembobotan
Aspek yang di nilai
Alternatif I Alternatif II
Kesesuaian RTRW 5 5
Kesesuaian dengan regulasi 3 4
PUPR 2013
Strategis 3 5
Utilitas 5 5
Pencapaian 4 4
Akumulasi Nilai 20 23
B. Analisis Tapak
1. Analisis Aksesibilitas
41
Berdasarkan analisis sirkulasi menuju tapak, maka tapak dapat diakses
melalui jalan arteri primer yaitu jalan Tamangapa Raya menuju jalan Mahsun Dg.
Nompo. Jalan Mahsun Dg. Nompo memiliki lebar ±9 m dengan eksisting jalan
yang bagus. Untuk mempermudah akses masuk dan keluar tapak, maka terdapat
penambahan jalan sepanjang 200 m menuju tapak. Selanjutnya melalui jalan
lingkar, akses akan dipisah anatar akses pengunjung dan pengelola serta akses
truk sampah. Baik pengunjung, pengelola maupun truk-truk sampah dapat
mengakses lokasi dari arah jalan Tamangapa Raya menuju ke jalan Mahsun Dg.
Nompo.
42
Berdasarkan gambar analisis, arah angin datang dari arah barat daya dan
lawan arah angin berasal dari tenggara. Angin barat daya yang masuk ke dalam
tapak akan di reduksi dengan memperbanyak sabuk hijau di sekitar tapak. Sabuk
hijau yang dimaksud adalah vegetasi. Pengadaan sabuk hijau di sekitar tapak
sejalan dengan aturan perencanaan lokasi tempat daur ulang sampah plastik.
Lahan kosong pada tapak akan di manfaatkan sebagai sabuk hijau hingga ke
saluran irigasi. Sebagian angin barat daya dan angin darat akan di manfaatkan
sebagai penghawaan alami dengan memperbanyak bukaan pada fasad bangunan.
43
4. Analisis Kebisingan
Oleh karena itu, untuk mereduksi bunyi, maka digunakan metode landfill
(gundukan tanah) dan vegetasi yang mengelilingi tapak khususnya pada area yang
terhubung langsung dengan jalan. landfill dibuat dengan ketinggian yang
bervariasi. Landfill ini juga selain sebagai pereduksi kebisingan juga menambah
nilai estetika pada tapak.
44
5. Analisis Orientasi Bangunan dan Kontur Tapak
Selain view, kontur pada tapak juga relatif rata sehingga berpotensi bagi
perancangan pusat daur ulang sampah plastik.
1. Analisis Fungsi
Fungsi dari pusat daur ulang sampah plastik di Kota Makassar yaitu
sebaagai berikut:
45
1) Fungsi daur ulang: sebagai bagian dari infrastruktur kota Makassar
yang berfungsi sebagai fasilitas daur uang sampah plastik.
46
adanya pengolahan tertentu untuk lebih memurnikannya dan dapat dibuang
dengan aman ke sungai atau dimanfaatkan kembali.
47
Tabel 7. Kebutuhan Ruang Kegiatan Penunjang
Pelaku
Jenis Kegiatan Kebutuhan Ruang
Kegiatan
Pengunjung Masuk ke area entrance tapak Kolam amphiteater
Parkir dan beristirahat Area parkir dan Halte
Makan, minum, dan istirahat Cafetaria
Ruang Informasi, Plaza,
Berkumpul dan bersosialisasi
dan Roof garden
Olahraga Jogging Track
Menerima pendidikan dan pelatihan Lecture Hall
Melihat produk daur ulang sampah
Exhibition Hall
plastik
Ibadah Musholla
Metabolisme Km/Wc
Petugas Menyiapkan pesanan pengunjung Pantry
48
Pelaku
Jenis Kegiatan Kebutuhan Ruang
Kegiatan
Membantu dalam hal perencanaan Ruang sub bagian
evaluasi dan pelaporan evaluasi dan pelaporan
Menyimpang dokumen-dokumen
Ruang arsip
penting
Melakukan print out dan foto copy
Ruang print
berkas
Membantu tugas-tugas umum
Staff Ruang Staff
direktur
Medis Memberikan pelayanan kesehatan Ruang klinik
Rapat Ruang rapat
Metabolisme Pantry dan Km/Wc
49
Gambar 29. Pola Hubungan Ruang Makro
a) Pola Hubungan Ruang Kelompok Kegiatan Utama Pada Area Daur Ulang
Berikut adalah pola hubungan ruang kelompok kegiatan utama pada area
daur ulang:
50
Gambar 31. Pola Hubungan Ruang Pada Area Pengelolaan
51
pelaku kegiatan, kebutuhan ruang, dan pola hubungan ruang. Maka zoning pada
pusat daur ulang sampah plastik di Kota Makassar terbagi atas:
Dibawah ini adalah pembagian zona pada tapak yang terdiri dari zona
publik, zona semi publik, zona servis dan zona privat:
1) Zoning Horizontal
52
Gambar 34. Zoning Horizontal
1) Zoning Vertikal
Zoning vertikal dibagi berrdasarkan pada fungsi kegiatan yaitu pada zoning
lantai 1 merupakan zona yang diperuntukkan untuk privat, semi publik, servis,
dan privat. Zoning untuk lantai 2-3 diperuntukkan untuk zona publik, semi publik,
servis, dan privat. Sedangkan zoning lantai 4 diperuntukkan untuk zona publik,
semi publik, dan servis.
53
Dari pembagian zona pada site, zona horizontal, dan zona vertikal maka
diperoleh klasifikasi ruang-ruang berdasarkan zona yaitu sebagai berikut:
Analisis besaran ruang berisi tentang analisis standar dan ukuran ruang
yang akan digunakan dalam perancangan dengan mengacu pada analisis
kebutuhan ruang.
54
1) Besaran Ruang Kelompok Kegiatan Utama
55
Tabel 12. Besaran Ruang Kegiatan Penunjang
Ruang Kapasitas Standart Sirkulasi Luas (m²) Sumber
(m²) (%)
A B C D F=AxBxCxD
Parkir 30 buah 15 m2 50 % 675 m2 N
Umum mobil
86 buah 1,6 m2 206,4 m2
motor
3 buah bus 42 m2 189 m2
56
Ruang Kapasitas Standart Sirkulasi Luas (m²) Sumber
(m²) (%)
A B C D F=AxBxCxD
Ruang 1 m2
Shalat
kapsitas 21
orang
KM/WC 3 urinoir 0,6 m2 40 % 2 unit×10,22 TS
Pria 3 WC 1,5 m2 m2
2 Wastafel 0,5 m2 = 20,44 m2
KM/WC 3 WC 1,5 m2 40 % 2 unit×7,7 m2 TS
Wanita 2 Wastafel 0,5 m2 = 15,4 m2
Jumlah 3.329 m2
57
Ruang Kapasitas Standart Sirkulasi Luas (m²) Sumber
(m²) (%)
A B C D F=AxBxCxD
Ruang Sub 4 ruang 4 m2 15 % 13,8 m2 TS
Bagian
Ruang 1 ruang 15 m2 50 % 22,5 m2 TS
Direktur
Ruang 1 ruang 4 m2 40 % 5,6 m2 N
Sekretaris
Ruang Staff 9 orang 4 m2 20 % 43,2 m2 TS
58
Ruang Kapasitas Standart Sirkulasi Luas (m²) Sumber
(m²) (%)
A B C D F=AxBxCxD
Ruang 1 ruang 10 m2 - 10 m2 A
Pompa dan
Tangki Air
Pengolahan Kolam Diameter - 144 m2 STPR
Lindi penampung- 10 m × 2
an dan kolam
kolam
filtrasi
Gudang 1 ruang 6 m2 20 % 7,2 m2 STPR
Jumlah 204,4 m2
59
6. Analisis Kapasitas Penyimpanan dan Produksi Sampah Plastik
= 132,72 ton
Jadi kapasitas ruang penyimpanan sampah plastik adalah 132,72 ton. Agar
kapasitas penyimpanan memenuhi, maka kapasitas produksi direncanakan
mengolah sampah plastik dua kali setiap hari. Sehingga ruang penyimpanan
sampah plastik dapat memenuhi timbulan sampah harian kota makassar sebesar
232 ton/hari. Oleh karena kapasitas maksimun dari ruang penyimpanan sampah
plastik adalah 265,44 ton/hari dengan mekanisme dua kali pengisian perhari.
KA = Kapasitas Alat
Bo = Massa Cacahan
T = Waktu
Oleh karena itu, kapasitas pada pusat daur ulang sampah plastik yang
direncanakan adalah sebagai berikut:
60
Diketahui :
Bo = 265,44 ton
T = 32.400 detik
Berikut adalah analisis persyaratan ruang pada pusat daur ulang sampah
plastik di kota Makassar.
Tabel 16. Analisis Persyaratan Ruang dan Sifat Ruang
No. Ruang Pencahayaan Penghawaan Kebisingan
Alami Buatan Alami Buatan
1. Jembatan Timbang +++ +++ ∆∆
2. Ruang Kontrol ++ ++ + +++
3. Ruang Pemilihan ++ ++ ++ ++ ∆
4. Bunker Sampah +++ ++ +++ ∆
5. Ruang Staff ++ ++ ++ +
6. Teller ++ ++ + +++
7. R. Tunggu +++ ++ +++ ++
8. Area proses daur +++ +++ ++ ++ ∆∆
ulang Sampah
plastik
9. Ruang Kemas +++ ++ ++ ++ ∆
10. Ruang ++ +++ ++ + ∆
Penyimpanan
11. Drop Out Area +++ +++ ∆∆
12. Koridor Exhibition +++ + +++ +
13. KM/WC Pria +++ +++
14. KM/WC Wanita +++ +++
15. Lecture Hall +++ + +++ ++
16. Exhibition Hall +++ + +++ ++
17. Cafetaria +++ + +++ ++
18. Kolam +++ +++ ∆∆
Amphiteater
19. Working Space +++ + +++ ++
20. Plaza +++ +++ ∆∆
21. Roof Garden +++ +++
61
No. Ruang Pencahayaan Penghawaan Kebisingan
Alami Buatan Alami Buatan
22. Mushollah ++ ++ ++ ++
23. Resepsionis +++ + +++ +
24. R.Tunggu +++ + +++ +
24. Loket + +++ + +++
25. Klinik ++ + + ++
26. Laboratorium ++ ++ ++ ++
27. Ruang +++ + + +++
Administrasi
28. Ruang Keuangan +++ + + +++
29. Ruang Pemasaran +++ + + +++
30. Indoor garden +++ +++
31. Ruang Personalia +++ + + +++
32. R. Manager +++ + + +++
Engineering
33. Ruang Kepala Sub +++ + + +++
34. Ruang Sub Bagian +++ + + +++
35 Ruang Direktur +++ + + +++
36. Ruang Sekretaris +++ + + ++
37 Ruang Staff +++ + + ++
38 Ruang Arsip +++ + + ++
39 Ruang Rapat +++ ++ + +++
40 Ruang Print +++ + + ++
41 Ruang CCTV ++ ++ + ++
42 Ruang Janitor ++ ++ + ++
43 Ruang Panel ++ ++ + ++
44 Ruang Genset ++ ++ + ∆
45 Ruang Pompa dan ++ ++ + ∆
Tangki Air
46 Pengolahan Lindi +++ +++ ∆
47 Gudang ++ + ++ +
Keterangan :
62
D. Analisis Bentuk Dan Material Bangunan
Adapun bentuk dasar yang dijadikan sebagai acuan dalam metafora bentuk
yaitu dari logo recycle (daur ulang). Logo recycle dipilih karena dianggap bisa
mewakili bentuk bangunan yang sesuai dengan fungsi utama bangunan yaitu
sebagai fasilitas daur ulang sampah plastik. Adapun proses pengambilan bentuk,
gubahan massa dan tata letak massa bangunan adalah sebaagai berikut:
63
2. Analisis Material bangunan
Penerapan arsitektur ekologi pada pusat daur ulang sampah plastik di Kota
Makassar dapat diuraikan dalam beberapa prinsip desain yaitu sebagai berikut:
64
1) Prinsip pertama adalah pemanfaatan potensi iklim. Pemanfaatan iklim
dapat terlihat pada beberapa aspek dalam desain seperti:
2) Prinsip ketiga adalah penyediaan ruang terbuka hijau dengan luas lebih
dari 70% luas tapak. Perlunya sabuk hijau sebagai area netral antara
bangunan dengan lingkungan diluar tapak. Penghijauan akan
memberikan dampak positif terhadap kelestarian lingkungan di sekitar
tapak.
65
F. Analisis Sistem Bangunan
5) Lower structure
Struktur bangunan ini berada didalam tanah dan harus memiliki kekuatan
menahan beban getaran akibat operasional mesin-mesin yang ada didalam
bangunan. Fasilitas pengolahan sampah yang direncanakan memiliki ketinggian
kurang lebih 10 meter. Untuk kondisi bangunan seperti ini dibutuhkan kedalaman
pondasi yang cukup untuk mendistribusikan beban bangunan melewati lapisan
tanah yang lebih keras.
66
6) Middle structure
Maka dari itu, pada perancangan pusat daur ulang sampah, jenis Middle
structure yang akan digunakan adalah sistem rangka (rigid frame) dengan
mempertimbangkan kekakuan, kekokohan dan stabilitas bangunan. Adapun sistem
struktur rangka yang digunakan adalah komposit dengan perpaduan antara
konstruksi baja dengan beton guna mendapatkan kekakuan yang maksimal.
7) Upper Structure
67
dibuat dengan material konstruksi yang ringan, awet, dan kapasitas termal yang
rendah.
Oleh karena itu, pada perancangan pusat pengolahan sampah jenis atap
yang dipilih yaitu sistem struktur rangka baja berat Castellated Beam dan struktur
plat beton bertulang sebagai media roof garden. Dengan penambahan panel surya
sebagai salah satu sumber energi alternatif pada bangunan.
Sistem struktur struktur rangka baja berat merupakan struktur yang dibuat
dari elemen linier yang disusun sedemikian rupa agar gaya dapat diteruskan ke
tanah. Sistem ini dapat menahan getaran dengan baik, bentuk dapat mengikuti
fungsi, modular ruang yang lebih besar, dan efektif untuk bangunan industri.
68
Gambar 40. Plat Beton untuk Roof Garden
(Sumber: https://th.bing.com/th/id/ 2022)
2. Sistem Pencahayaan
1) Pencahayaan Alami
2) Pencahayaan buatan
1) Penghawaan alami
69
Sistem penghawaan alami memanfaatkan sirkulasi udara alami dengan
bukaan-bukaan dinding dan atap sehingga terjadi sistem silang (cross ventilation)
pada ruang. Ornamen fasad memiliki bukaan yang banyak pada kedua sisi
bertujuan untuk memaksimalkan penghawaan alami secara cross ventilation.
Sumber utama energi listrik pada bangunan berasal dari PLN. Listrik
diambil dari jaringan listrik kota yang terdapat di sepanjang jalan lingkaran barat,
70
kemudian disambungkan menuju panel elektrik yang kemudian didistribusikan ke
setiap lantai bangunan.
Selain listrik dari PLN, bangunan juga menghasilkan energi listrik sendiri
melalui proses insenerasi sampah dan solar surya yang terdapat pada atap
bangunan. Sebagian dari hasil energi ini akan digunakan untuk menjalankan
operasional bangunan.
7. Sistem Plumbing
Kebutuhan air bersih bangunan dan tapak berasal dari air tanah dan
jaringan distribusi PDAM. Secara umum, sistem distribusi air pada bangunan
bertingkat meliputi sistem distribusi langsung, sistem tangki atap, dan sistem
tangki bawah.
Penyediaan air bersih ini didukung oleh sistem air dari PDAM dan air
sumur disalurkan menuju tangki yang berada di atap (roof tank) dengan
menggunakan pompa, kemudian disalurkan kebawah menuju ruang-ruang yang
membutuhkan.
Pada pusat pengolahan sampah, air kotor akan diolah terlebih dahulu
sebelum dibuang atau digunakan Kembali. Berikut klasifikasi pengolahan air
kotor pada bangunan pusat pengolahan sampah:
71
a) Air kotor dari WC merupakan black water sehingga tidak bisa
dimanfaatkan Kembali. Oleh karena itu perlu adanya proses filtrasi
sebelum dibuang ke lingkungan bersama dengan air lindi.
b) Air hujan perlu diolah terlebih dahulu melalui proses filtrasi dan
ditampung dalam bak penampungan. Kemudian baru bisa disalurkan untuk
digunakan Kembali. Air hujan ini akan digunakan untuk kegiatan flushing
toilet dan menyiram tanaman.
d) Air kotor dari operasional bangunan sampah yaitu air lindi akan diolah
terlebih dahulu melalui kolam filtrasi agar tidak meracuni lingkungan.
72
BAB IV
HASIL PERANCANGAN
A. Rancangan Tapak
1. Rancangan Tapak
Rancangan tapak dari pusat daur ulang sampah plastik di Kota Makassar
dapat dilihat pada gambar dibawah ini:
Adapun fungsi dari setiap bagian site plan tersebut adalah sebagai berikut:
73
1) Bangunan utama sebagai pusat dari kegiatan daur ulang sampah plastik
yang menyatu dengan bangunan pengelola. Bangunan utama terdiri atas
empat lantai, dimana lantai 1-3 sebagai pusat kegiatan daur ulang
sampah plastik dan kantor pengelola. Sedangkan lantai 4 digunakan
sebagai area roof garden pada bangunan. Antara bangunan utama pusat
daur ulang sampah plastik dengan kantor pengelola dihubungkan oleh
koridor exhibition.
5) Kolam pengolahan air lindi berfungsi sebagai kolam filtrasi air bekas
pencucian sampah plastik dan air bekas aktivitas pengunjung pada
bangunan. Air bekas yang sudah difiltrasi akan digunakan kembali
untuk menyiram vegetasi pada tapak dan sisanya dibuang ke sungai
yang berada didekat tapak.
7) Area parkir sebagai lahan pada tapak yang digunakan untuk memarkir
kendaraan. Pada rancangan tapak terdapat tiga area parkir yaitu area
parkir pengelola, area parkir pengunjung, dan area parkir truk sampah.
74
9) Halte sebagai tempat bagi pengunjung dari area parkiran untuk
menunggu kendaraan sekaligus sebagai tempat untuk beristirahat.
Untuk kendaraan truk sampah maupun truk drop out dapat melewati jalur
disebelah barat tapak dari arah ring road dengan skema sirkulasi dua arah pada
75
jalan. Sirkulasi truk sampah terhubung langsung menuju area drop out, area parkir
truk sampah dan jembatan timbang.
B. Rancangan Ruang
1) Denah Lantai 1
76
terbesar adalah ruang penyimpanan sampah plastik dengan luas mencapai 573 m2
dengan kapasitas daya tampung sampah plastik sebesar 132,72 ton dengan dua
kali pengisian sampah plastik/hari. Oleh karena itu, kapasitas maksimun ruang
penyimpanan sampah plastik adalah 265,44 ton/hari. Kapasitas ruang
penyimpanan sampah ini telah memenuhi jumlah timbulan sampah plastik harian
kota Makassar yaitu sebesar 16,29 % atau 232 ton/hari. Secara keseluruhan,
besaran ruang denah lantai satu adalah 1.923 m2.
2) Denah Lantai 2
3) Denah Lantai 3
77
Denah lantai tiga terdiri dari ruang-ruang kantor pengelola. Adapun total
besaran ruang lantai tiga adalah 690 m2.
78
bersosialisasi dan cafetaria. Secara keseluruhan, besaran ruang bangunan
penunjang adalah sebesar 790 m2.
c. Denah Musholla
d. Plaza
79
Pada area plaza, terdapat tiga buah seating area yang dapat digunakan oleh
setiap pengunjung. Pada area plaza juga terdapat deretan planter box yang berisi
vegetasi Ketapang Kencana. Adapun besaran ruang dari area plaza adalah sebesar
620 m2.
e. Area Parkir
Pada rancangan ruang luar, terdapat tiga jenis area parkir yaitu sebagai
berikut:
80
Gambar 50. Zona Ruang Pada Bangunan Utama Lantai 1-4
Rancangan sirkulasi ruang ini merupakan hasil dari analisis zonasi dan
hubungan ruang.
81
Gambar 51. Sirkulasi Antar Ruang dan Sirkulasi Vertikal
Berdasarkan gambar diatas, rancangan sirkulasi terbagi atas dua yaitu
sebagai berikut:
2) Sirkulasi Vertikal
Untuk sirkulasi vertikal pada bangunan, maka digunakan lift dan tangga.
Pengunjung dan pengelola dapat menggunakan lift untuk mengakses lantai satu
82
hingga ke lantai tiga, sedangkan tangga terhubung dari lantai satu hingga ke area
roof top (Panel Surya).
1. Rancangan Bentuk
a. Eksterior
83
Gambar 54. View Area Plaza
84
Gambar 57. View Area Belakang Bangunan Utama
85
b. Interior
86
Gambar 63. View Ruang Pengelola
87
2. Rancangan Material
1) Kayu daur ulang sebagai elemen fasad utama. Fasad ini juga
mendistribusikan udara ke dalam bangunan. Elemen fasad yang sama
juga diterapkan pada sisi barat bangunan untuk mereduksi panas
matahari yang masuk ke dalam bangunan.
88
4) Batu alam jenis templak acak hitam digunakan sebagai pemberi aksen
alami pada bangunan.
1) Penyediaan ruang terbuka hijau baik pada tapak maupun pada bangunan
sebagai salah satu aspek arsitektur ekologi yang harus terpenuhi dalam
perancangan.
89
2) Elemen fasad untuk mereduksi panas matahari. Hal ini juga bertujuan
untuk menciptakan kenyamanan termal didalam ruang.
90
E. Rancangan Sistem Bangunan
a) Super Struktur menggunakan pondasi foot plat. Pondasi foot plat dipilih
karena kekokohan dan kemampuan dalam meneruskan beban bangunan ke
dalam tanah yang relatif stabil. Untuk sloof menggunakan beton bertulang
yang saling terikat dengan kolom pedestal padal kolom komposit.
91
b) Middle Struktur terdiri dari dua jenis struktur yaitu sebagai berikut:
1) Pada bangunan utama pusat daur ulang sampah plastik, struktur yang
digunakan adalah struktur baja berat, seperti kolom menggunakan H-
Beam dan balok menggunakan baja IWF. Sedangkan plat lantai
menggunakan bondek.
92
2) Kolom beton bertulang dengan dimensi 45 cm × 45 cm dan dua buah
kolom bulat dengan diameter 80 cm.
Pada modular kolom antara bangunan pusat daur ulang dengan bangunan
pengelola terdapat dilatasi struktur. Dilatasi ini bertujuan untuk memisahkan
struktur bangunan yang memiliki beban yang berbeda.
2. Rancangan Utilitas
Pada bangunan pusat daur ulang sampah plastik, rancangan utilitas berupa
instalasi listrik dan instalasi AC diletakkan secara vertikal pada shaft bangunan
yang terletak pada area core lift. Selanjutnya dari shaft instalasi, semua pipa-pipa
instalasi didistribusikan ke setiap ruang yang ada pada bangunan berdasarkan
kebutuhan setiap ruangan.
Untuk instalasi splinker juga diletakkan pada shaft yang terletak di area
core lift untuk didistribusikan ke area atau ruangan yang membutuhkan splinker
kebakaran seperti area daur ulang dan ruang penyimpanan sampah plastik.
93
Berikut adalah skema aksonometri dari rancangan utilitas dan plumbing
pada pusat daur ulang sampah plastik di Kota Makassar:
94
BAB V
KESIMPULAN
Pusat daur ulang sampah plastik berlokasi di Jalan Mahsun Dg. Nompo,
Kelurahan Tamangapa Kota Makassar dengan luas lahan 21.160 m2. Bangunan
terdiri dari 2 fungsi utama yaitu sebagai pusat daur ulang sampah plastik dan
sarana edukasi masyarakat mengenai daur ulang sampah plastik dengan total luas
6.375,08 m2. Pada siteplan terdiri dari bangunan utama, bangunan penunjang,
ruang parkir, bangunan servis, halte, jalan, dan taman. Bangunan utama terdiri
dari 1 bangunan berjumlah 4 lantai, lantai 1 berfungsi sebagai area daur ulang
sampah plastik dan area pengelola, lantai 2-3 berfungsi sebagai area pengelola dan
koridor exhibition, dan lantai 4 berfungsi sebagai roof garden dan area servis.
Bentuk bangunan mengadopsi bentuk dari logo recycle ( daur ulang), yang diatur
dengan permainan cut and push wall agar tidak monoton. Material fasad
umumnya menggunakan material kayu dan besi daur ulang, ACP Corrugated,
batu alam templak acak hitam, dan kaca temper. Untuk struktur rangka
menggunakan kolom H-Beam, kolom beton bertulang, balok beton, balok baja
IWF dan rangka atap menggunakan rangka Castellated beam.
Pada bangunan dapat dilihat 4 ciri arsitektur ekologi yaitu ciri 1 pada
prinsip pertama adalah pemanfaatan potensi iklim dengan pengolahan tata massa
bangunan berupa orientasi bangunan utara-selatan untuk memperoleh penghawaan
alami dan pencahayaan yang cukup, ciri 2 pada penyediaan ruang terbuka hijau
dengan luas kurang lebih 30% luas tapak, ciri 3 pada penerapan prinsip 4R
(reduce, reuse, recycle, replace) sebagai kampanye utama dalam memperkenalkan
pemanfaatan daur ulang bagi masyarakat sebagai berikut:
95
2) Reuse artinya menggunakan kembali sampah, seperti bahan-bahan yang
terbuang atau tidak terpakai, seperti penggunaan kayu dan besi bekas
sebagai material elemen fasad.
96
DAFTAR PUSTAKA
97
Juhaidah, S. (2018). Pengelolaan Sampah TPA Tamangapa Kota Makassar. Jurnal
Fakultas Teknik Universitas Brawijaya, 1–112.
Kusumastuti, P. B., Suryandari, P., Kurniasih, S., & Barat. (2020). Perancangan
Eduwisata Daur Ulang Sampah di Jakarta Barat Dengan Pendekatan Arsitektur
Ramah Lingkungan. Maestro, 3(2), 247–254.
Makassar, B. K. (2021). Kota Makassar Dalam Angka.
Melina, D. S., Agama, I., Negeri, I., & Ponorogo, I. (2021). PENAFSIRAN KH. BISRI
MUSTHOFA TENTANG AYAT-AYAT PELESTARIAN LINGKUNGAN.
Naidir, F. F., Eng, M., & Ph, D. (2021). Universitas jayabaya.
Niswa, N. (2020). Pengetahuan, Sikap dan Perialku Masyarakat Terhadap Penerapan
Kantong Plastik Berbayar di Minimarket Kota Makassar Tahun 2020.
Angewandte Chemie International Edition, 6(11), 951–952., 2013–2015.
Pratiwi, N. N., Perencanaan, P., & Tanjungpura, U. (2020). PERSAMPAHAN
KABUPATEN LANDAK.
Prayogo, D. T. (2020). Rancang Bangun Mesin Pembuat Biji Plastik. Tugas Akhir, 1–
38.
Rendy. (2021). Pemanfaatan Mesin Screw Extruder Dalam Mengolah Limbah Jenis
Polipropilene ( Pp ) Menjadi Biji Plastik. 1, 1–9.
Safriani, M., Febrianti, D., Fahrizal, T., Rafshanjani, M. A., Salena, I. Y., & Yusra, A.
(2022). Sosialisasi Pengurangan Sampah Plastik dan Dampak Sampah Plastik
Pada Siswa SMA 2 Darul Makmur Kabupaten Nagan Raya. 6, 449–454.
Setioadi, C. D., Apritasari, Y. D., Arsitektur, P. S., Podomoro, U. A., & Ekologi, A.
(2022). IDENTIFIKASI KUALITAS HIDUP DI RUSUNAWA DENGAN
KRITERIA ARSITEKTUR EKOLOGI. 05(02), 128–140.
Sinta Juliana, Umar Suryadi Bakri, Syaiful Syam, Laila Indrianti, D. A. (2022).
PENYULUHAN PRINSIP 4 R UNTUK MENANGANI SAMPAH PLASTIK DI
PERUMNAS SURADITA CISAUK TANGERANG , BANTEN Sinta. 1.
Triana Puji Rahayu. (2017). TINJAUAN TEORI MENGENAI SAMPAH,
PENGELOLAAN SAMPAH DAN ARSITEKTUR EKOLOGIS Pada. 21–55.
Utami, M. I., & Fitria Ningrum, D. E. A. (2020). Proses Pengolahan Sampah Plastik di
UD Nialdho Plastik Kota Madiun. Indonesian Journal of Conservation, 9(2), 89–
95. https://doi.org/10.15294/ijc.v9i2.27347
98
Design of a Plastic Waste Recycling Center
with an Ecological Architecture Approach in Makassar City
Perancangan Pusat Daur Ulang Sampah Plastik
Dengan Pendekatan Arsitektur Ekologi Di Kota Makassar
Laporan Perancangan
BBN83206 Laboratorium Tugas Akhir
Irlan (105831103118)
PROGRAM STUDI ARSITEKTUR
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR
2023
BBN83206 LABORATORIUM TUGAS AKHIR
DAFTAR ISI
PENDAHULUAN
Konsep Dasar ........................................................................................ 01
Konsep Pemilihan Lokasi ........................................................................ 02
KONSEP PERANCANGAN
Konsep Tapak .......................................................................................... 03
Konsep Program Ruang ...................................................................... 04
Konsep Bentuk dan Material .................................................................. 05
Konsep Pendekatan Perancangan ....................................................... 06
Konsep Sistem Struktur Dan Utilitas ........................................................ 07
GAMBAR PRARENCANA
Siteplan ................................................................................................... 08
Block Plan ..............................................................................................09
Denah Bangunan Utama ...................................................................... 10-13
Tampak Bangunan Utama ..................................................................... 14-16
Potongan Bangunan Utama .................................................................. 17-20
Denah Bangunan Penunjang ................................................................. 21-22
Tampak Bangunan Penunjang ............................................................... 23-24
Potongan Bangunan Penunjang ............................................................ 25
Denah Musholla ..................................................................................... 26-27
Tampak Musholla ................................................................................... 28-29
Potongan Musholla ............................................................................... 30-31
Perspektif Eksterior ................................................................................ 32-34
Perspektif Area Plaza ..............................................................................35
KONSEP DASAR
lo
Ars
pengolahan sampah plastik bagi masyarakat yang terdiri
g
Belum tersedianya fasilitas daur
i
dari fasilitas utama dan fasilitas penunjang.
ulang sampah plastik yang
memadai di Kota Makassar
Fasilitas Utama
Fasilitas Penunjang
Rumitnya penanggulangan
sampah di TPA Antang akibat
metode open dumping Recycle
Sampah Plastik
Limbah sampah plastik menjadi Lecture Hall
salah satu permasalahan besar
di seluruh dunia kerena sifatnya
yang tidak bisa diurai, limbah Pemanfaatan potensi iklim
plastik masih tergolong
Fasilitas Penunjang
m e n g a n c a m u n t u k
kelangsungan kehidupan. Pusat Daur Fasilitas Penunjang
Ulang Sampah
Plaza & Penggunaan material
Perlunya sebuah pusat daur Plastik
Area Informasi Cafetaria daur ulang
ulang sampah plastik di kota Sampah Plastik
sekaligus sebagai fasilitas
edukasi daur ulang sampah
bagi masyarakat Makassar
untuk mengurangi pencemaran Penerapan energi alternatif
lingkungan.
Musholla
Arsitektur Ekologi dihadirkan
sebagai upaya untuk Penyediaan ruang terbuka
mengubah paradigma Fasilitas Penunjang hijau
masyarakat mengenai sampah
dan perlunya bangunan yang
r a m a h l i n g k u n g a n
lingkungan.
01
BBN83206 LABORATORIUM TUGAS AKHIR KONSEP PERANCANGAN
ANALISIS
PEMILIHAN LOKASI
UTILITAS PENUNJANG
LOKASI
171 m
pengembangan lokasi 61
Kec. Manggala
81 m
175 m
KDB, KLB DAN GSB
2
Luas Tapak : 21.160 m
2
KDB 30 % : 6.348 m
KETERANGAN :
Kelurahan Tamangapa KLB 1,2 : 4 Lantai
TPA TAMANGAPA ANTANG
GSB : 15 m
JALAN TAMANGAPA RAYA
AKSES MENUJU LOKASI
Lokasi terpilih adalah alternatif lokasi II dengan kriteria sebagai berikut:
Kesesuaian dengan RTRW kota Makassar
Kecamatan Manggala Kleurahan Tamangapa merupakan lokasi TPA Antang yang menjadi pusat Luas Lokasi Alternatif sebesar 2.16 Ha (Regulasi PUPR 2013)
pembuangan sampah dari kawasan MAMMINASATA (Makassar, Maros, Sungguminasa, dan Tersedianya pengembangan lahan yang luas dengan kontur stabil
Takalar). Kecamatan Manggala dipilih sebagai lokasi perancangan pusat daur ulang sampah Akses menuju lokasi yang mudah di jangkau
plastik di Kota Makassar karena banyaknya bahan baku sampah plastik yang belum diolah secara Luas lokasi yang cukup untuk sabuk hijau ( vegetasi)
tepat di TPA Antang. Oleh karena itu, alternatif lokasi I dan II berada di Kecamatan Manggala, Lokasi berada di area yang tidak padat permukiman dengan
K e l u r a h a n Ta m a n g a p a , K o t a M a k a s s a r s e b a g a i l o k a s i p e r a n c a n g a n . jarak ke TPA Antang sejauh 2,3 km.
02
BBN83206 LABORATORIUM TUGAS AKHIR KONSEP PERANCANGAN
ANALISIS
TAPAK
VIEW DAN ANALISIS ANALISIS KEBISINGAN
TINGGI
ANALISIS AKSESIBILTAS
INTENSITAS KEBISINGAN
KONTUR TAPAK
T U S B
RENDAH SEDANG
+
Kontur relatif
rata
TAPA TAPA
K
K Landfill &
Vegetasi
Jalan H. Mahsun Dg. Nompo merupakan akses Kebisingan dengan intensitas terbesar berasal dari jalan H. Mahsun
utama menuju tapak dari arah jalan Tamangapa Raya Dg. Nompo karena dilewati oleh kendaraan publik dan truk-truk
Penambahan jalur akses menuju tapak sepanjang 200 m sampah plastik.
dari arah jalan Mahsun Dg. Nompo Kebisingan dengan intensitas sedang berasal dari akses jalan publik
Akses bagi pengunjung (publik) dan pengelola yang umumnya hanya dilewati oleh truk-truk sampah.
Akses bagi pengelola (semi publik) T Lahan kosong (untuk view depan bangunan) Kebisingan dengan intensitas kecil berasal dari akses jalan publik
Akses bagi truk-truk sampah plastik (privat) dan pengelola yang umumnya hanya dilewati oleh kendaraan kecil,
U Lahan kosong, jalan utama dan beberapa rumah warga
(untuk view main entrance) seperti mobil pribadi dan sepeda motor.
Untuk mengurangi kebisingan digunakan metode landfill dan
S Sungai irigasi & lahan pertanian penambahan vegetasi pada area sepanjang jalan dalam tapak
ANALISIS ARAH ANGIN B Lahan kosong dan beberapa rumah warga
gin
An ANALISIS ORIENTASI
ah
Pada lokasi, arah angin Ar MATAHARI
datang dari barat daya dan Pagi/pukul 7-12 Siang/pukul 12-15
serta lawannya yakni
angin darat. Arah angin ini Intensitas sinar matahari yang masuk ke
akan digunakan sebagai dalam tapak pada siang hari sangat besar. Karena di sekitar tapak
elemen penghawaan alami masih kurang bangunan dan hanya berupa area lahan terbuka,
Arah Angin
ANALISIS
PROGRAM RUANG
PENGGUNA AKTIVITAS SIRKULASI
KELOMPOK KEGIATAN
Mengelola pusat daur ulang sampah plastik Lantai 2 Lantai 2
PENGELOLAAN
Membantu administrasi umum
Membantu dalam hal perencanaan
dan pelaksanaan program yang ditawarkan
fasilitas
Lantai 1 Lantai 1
Musholla Musholla
2
Kebutuhan Ruang Kegiatan Luas Total (m )
Jumlah 6.375,08 04
BBN83206 LABORATORIUM TUGAS AKHIR KONSEP PERANCANGAN
ANALISIS
BENTUK DAN MATERIAL BANGUNAN
Vegetasi
Batu Alam Adenium obesum
Batu Alam
Recycle Kombinasi dan perulangan pola segitiga sebagai pola ornamen fasad
Arah
05
BBN83206 LABORATORIUM TUGAS AKHIR KONSEP PERANCANGAN
ANALISIS
TEMA PERANCANGAN
CIRI PENDEKATAN
Arsitektur ekologi merupakan sebuah konsep arsitektur yang dalam perancangannya memperhatikan keseimbangan antara manusia, bangunan, dan lingkungan (Setioadi et al., 2022). Adapun beberapa karakteristik
arsitektur ekologi yang diterapkan pada perancangan adalah pemanfaatan potensi iklim, penggunaan material daur ulang, penerapan energi alternatif, dan penyediaan ruang terrbuka hijau.
06
BBN83206 LABORATORIUM TUGAS AKHIR KONSEP PERANCANGAN
ANALISIS
STRUKTUR DAN UTILITAS
Panel Surya
ATAP
Penutup Atap
Corrugated Metal
dan ACP Corrugated
Lantai 4
RANGKA ATAP
LANTAI 4 DAN
ROOF GARDEN
Lantai 3
Plat Beton Bertulang
dan Boundek Lantai 3
LANTAI 3
Plat Beton Bertulang
dan Boundek
Area Servis
LANTAI 1
Lantai 1
KOLOM UTAMA Lantai 1
AREA DAUR ULANG
Struktur Baja H-Beam
KETERANGAN:
KOLOM UTAMA SHAFT LISTRIK INSTALASI LISTRIK KETERANGAN:
DAN BALOK SHAFT AC INSTALASI AC
TANDOM BAWAH PIPA AIR BERSIH
INSTALASI PIPA SPLINKER
Beton Bertulang SHAFT HYDRANT TANDOM ATAS PIPA AIR BEKAS
PIPA AIR KOTOR
HYDRANT BOX METERAN AIR PIPA AIR BEKAS PROSES DAUR
PONDASI FOOT PLAT ULANG SAMPAH PLASTIK
GENSET AIR PDAM
Beton Bertulang SEPTICTANK
LISTRIK DARI PLN DAUR ULANG AIR BEKAS
07
U
7m V
13
W S
W
T
m
61 U
W
N KODE KETERANGAN
W
174 m
A JALAN UTAMA (JALAN H. MAHSUN DG. NOMPO)
B KOLAM AMPHITEATER
C MAIN ENTRANCE
Q HALTE
D B
G
W
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN SITE PLAN 1 : 750 08
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
U
5m
13 P
N
M
N
m
61
N
I N
174 m
N
D
O
KODE KETERANGAN
H
A JALAN UTAMA (JALAN H. MAHSUN DG. NOMPO
I L
B KOLAM AMPHITEATER
N E C MAIN ENTRANCE
G N
D BANGUNAN UTAMA
E BANGUNAN PENUNJANG
82 m
F MUSHOLLA
F
G AREA SERVIS
H PLAZA
177 m
BLOCK PLAN
SKALA 1 : 750
A
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN BLOCK PLAN 1 : 750 09
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
5500
500 500 500 500 500 500 500 500 500 500 500
Y07
1500
OUT
500 500 500
445
TOILET TOILET
PEREMPUAN LAKI-LAKI
- 0.05 - 0.05 300 120 280 300 200 300
AREA PENGGILINGAN
SAMPAH PLASTIK
0.00
150
Y06
TOILET
255
LAKI-LAKI R. GUDANG
985 R. PENYIMPANAN - 0.05 0.00
385
RUANG
335
RUANG PENYIMPANAN SAMPAH PLASTIK 0.00
PANTRY
-0.10
0.00
550
DROP OUT AREA
-0.10
1900
2200
400
IN AREA PENCUCIAN 0.00
-0.05
SAMPAH PLASTIK
335
-0.10 R. PENYIMPANAN KORIDOR
AREA PEMBUATAN BIJI
350
SAMPAH PLASTIK
0.00
TOILET
0.00 Y05
0.00
PEREMPUAN
- 0.05 450
985
550
AREA PENGERINGAN R. PENYIMPANAN
335
420
0.00 R. PANEL
SAMPAH PLASTIK
0.00
0.00
X2 X2
475
RUANG
2935
PEMASARAN
0.00 INDOOR
655
655
GARDEN
-0.25
Y04
2385
300
R. PENGEMASAN R. CCTV
275
0.00 0.00
550
445
RUANG
KEUANGAN
RUANG
300
300
TOILET 0.00
300
TOILET ADMINISTRASI
PEREMPUAN LAKI-LAKI AREA SORTIR SAMPAH
AREA DAUR ULANG SAMPAH PLASTIK 450 0.00
- 0.05 - 0.05 0.00
0.00
Y03 Y03
TELLER RUANG KONTROL KORIDOR EXHIBITION
335
335
335
335
RUANG
RUANG TUNGGU
Y02 TUNGGU 0.00
R. LOKET
0.00
Y02
400
400
400
0.00 RESEPSIONIS
0.00
Y01 Y01
ENTRANCE ENTRANCE
-0.05 -0.05
500 380 120 315 685 1000 2100 400 100 900 300 200 200 300 200 300
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
80000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH LANTAI 1 1 : 250 10
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
5500
500 500 500 500 500 500 500 500 500 500 500
Y07
1500
Y06
TOILET
LAKI-LAKI R. PRIN
RUANG
385
412
+ 3.45 T + 3.50
R. KEPALA SUB BAGIAN 4
+ 3.50
550
SUB BAGIAN
+ 3.50
1900
1900
2200
350
Y05
412
RUANG
TOILET SUB BAGIAN 3
PEREMPUAN + 3.50
+ 3.45
550
X2 KORIDOR RUANG X2
KORIDOR
412
2935
2385
920
R. MEETING
BESAR
550
+ 3.50 RUANG
412
SUB BAGIAN 1
+ 3.50
300
300
Y03 Y03
335
335
335
KORIDOR EXHIBITION
+ 3.50 + 3.50 LABORATORIUM
+ 3.50
X1 X1
400
400
400
BOTOL PLASTIK BEKAS
KORIDOR EXHIBITION LABORATORIUM
+ 3.50 + 3.50
Y01 Y01
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
8000
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH LANTAI 2 1 : 250 11
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X12 X15 X16 Y2 X17 X18
5500
500 500 500 500 500 500 500 500 500 500 500
Y07
1500
Y06
TOILET R. PRINT
LAKI-LAKI + 7.00
385
+ 6.95
R. ARSIP
+ 7.00
550
650
R. MEETING
1900
KECIL
1900
2200
+ 7.00
350
Y05
TOILET
PEREMPUAN
+ 6.95
RUANG
SEKRETARIS
250
+ 7.00
550
X2 X2
475
RUANG KORIDOR KORIDOR
PERSONALIA
2935
+ 7.00 + 7.00
+ 7.00
Y04
2385
750
R. DIREKTUR
+ 7.00
R. MANAGER
550
ENGINEERING
445
+ 7.00
300
300
Y03 Y03
LIFT
335
335
335
335
X1 X1
RUANG STAF
+ 7.00
Y02 Y02
400
400
400
400
Y01 Y01
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
8000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH LANTAI 3 1 : 250 12
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
5500
500 500 500 500 500 500 500 500 500 500 500
Y07
1500
CRANE Y06
550
ROOF TANK
+ 10.45
2200
2200
2200
1450
1455
550
X2 X2
2935
Y04
2385
550
AREA DAUR ULANG SAMPAH PLASTIK
200
200
0.00
Y03 Y03
KORIDOR RUMAH
+ 10.50 LIFT
335
335
335
X1 ROOF GARDEN
+ 10.80
ROOF GARDEN X1
+ 10.80
735
Y02 Y02
400
400
400
Y01 Y01
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
8000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH LANTAI 4 DAN ROOF 1 : 250 13
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN GARDEN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
CEROBONG BOILER UAP
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
5500
500 500 500 500 500 500 500 500 500 500 500
Y07
1500
500 500 500
PENUTUP ATAP CORRUGATED METAL PENUTUP ATAP CORRUGATED METAL
Y06
550
PANEL PANEL SURYA
SURYA
2200
Y05
550
X2 X2
PANEL
2935
2385
PENUTUP ATAP CORRUGATED METAL PENUTUP ATAP CORRUGATED METAL
550
Y03 Y03
PANEL
SURYA KANOPI TANGGA PANEL SURYA
335
335
X1 ROOF GARDEN ROOF GARDEN
X1
+ 10.80 + 10.80
400
PENUTUP ATAP CORRUGATED METAL
Y01 Y01
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
8000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 Y1 X11 X12 X13 X14 X15 X16 Y2 X17 X18
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK ATAS 1 : 250 14
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK DEPAN BANGUNAN UTAMA
SKALA 1 : 250
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK DEPAN BANGUNAN UTAMA 1 : 250 15
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN TAMPAK BELAKANG BANGUNAN 1 : 250
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2 UTAMA
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK SAMPING KANAN
BANGUNAN UTAMA
SKALA 1 : 200
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK SAMPING KANAN BANGUNAN 1 : 200 16
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2 TAMPAK SAMPING KIRI BANGUNAN 1 : 200
UTAMA
ANDI YUSRI, ST.,MT 105831103118 38
PAS. KUSEN ALUMINIUM
PENUTUP ATAP ATAP CORRUGATED METAL
CEROBONG BOILER UAP
BALOK INDUK 30/60
FASAD ALUMINIUM COMPOSITE PANEL CORRUGATED VEGETASI ROOF GARDEN COVER ACP CORRUGATED
PLAT BETON BERULANG T-120 mm
KOLOM UTAMA H-BEAM 400.400.13.21 PENUTUP ATAP ATAP CORRUGATED METAL DAN PELAPIS ALUMINIUM FOIL PENUTUP ATAP ATAP CORRUGATED METAL BALOK ANAK 20/40
VENTILASI UDARA PANAS BESI HOLLOW 4/4 VENTILASI UDARA PANAS BESI HOLLOW 4/4
BALOK INDUK WF 400.200.8.13 CORE LIFT T-250 mm
MEDIA TANAM ROOF GARDEN
PARTISI TANGGA KAYU DAUR ULANG MEDIA TANAM ROOF GARDEN KOLOM H-BEAM 400.400.8.13
BALOK INDUK WF 400. 200.8.13 BALOK INDUK WF 400. 200.8.13
RAILING TANGGA KAYU + KAWAT BESI BEKAS
BALOK ANAK WF 350.175.7.11 BALOK ANAK WF 350.175.7.11 KANOPI
TANGGA
RAILING KORIDOR DARI KAYU DAN BESI DAUR ULANG RAILING DARI KAYU DAN BESI DAUR ULANG +15.80
KOLOM UTAMA H-BEAM 400.400.13.21
ROOF TOP
+15.00 1740
ROOF TOP
+14.00
CH + 9.70 CH + 9.70
CH + 6.20 CH + 6.20
LANTAI 1 R. STAFF TELLER RUANG KONTROL KORIDOR EXHIBITION KORIDOR EXHIBITION R. KLINIK
LANTAI 1
KORIDOR EXHIBITION RUANG TUNGGU
0.00 0.00 0.00 0.00 0.00 + 3.50 + 3.50 0.00
LIFT 0.00 0.00
SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60
TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG PONDASI
PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT DASAR CORE LIFT
PONDASI FOOT PLAT PONDASI FOOT PLAT DILATASI STRUKTUR PONDASI FOOT PLAT
500 554
315 685 3500 100 1300 200 300 500
500 500 500 500 500 500 500 500 500 500 500 100 400 500 500 500 500
8000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 X11 X12 X13 X14 X15 X16 X17 X18
POTONGAN X1 - X1
BANGUNAN UTAMA
SKALA 1 : 225
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN X1 - X1 1 : 225 17
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
KISI ACP CORRUGATED
PANEL SURYA
PENUTUP ATAP ATAP CORRUGATED METAL
DAN PELAPIS ALUMINIUM FOIL
GORDING ATAP BESI CNP125.50.20.2,3
PENUTUP ATAP ATAP CORRUGATED METAL DAN PELAPIS ALUMINIUM FOIL
BALOK WF 400.200.8.13
GORDING ATAP BESI CNP 125.50.20.2,3 PENUTUP ATAP ATAP CORRUGATED METAL DAN PELAPIS ALUMINIUM FOIL
PLAT BETON BERTULANG T-120 mm
RANGKA ATAP CASTELLATED BEAM 600.400.8.13 GORDING ATAP BESI CNP 125.50.20.2,3 BALOK ANAK 20/40
BALOK INDUK WF 400.200.8.13 RANGKA ATAP CASTELLATED BEAM 600.400.8.13 BALOK INDUK 30/60
SKYLIGHT KOLOM UTAMA 45/45
ORNAMEN FASAD ALUMINIUM COMPOSITE PANEL CORRUGATED
RAILING KAYU DAN BESI DAUR ULANG
ALUMINIUM COMPOSITE PANEL CORRUGATED CEROBONG BOILER UAP
VEGETASI
RABAT BETON T - 200 mm COVER ACP CORRUGATED
CEROBONG CEROBONG
KOLOM UTAMA H-BEAM 400.400.13.21 PAS. ROSTER BORPILE
BORPILE
+15.00 +15.00
CH + 9.70 CH + 9.70
RUANG
LANTAI 3 PERSONALIA R. DIREKTUR LANTAI 3
+ 7.00 + 7.00 +7.00
+7.00
BATU ALAM
TEMPLAK ACAK CH + 6.20 CH + 6.20
ASPAL
R. MEETING RUANG
LANTAI 2 BESAR SUB BAGIAN 2 LANTAI 2
+3.50 + 3.50 + 3.50 +3.50
AREA PENCUCIAN AREA PENGERINGAN AREA PEMBUATAN BIJI
SAMPAH SAMPAH SAMPAH
-0.10 0.00 0.00 CH + 2.70 CH + 2.70
PAS. 1/2 BATA PAS. 1/2 BATA PAS. 1/2 BATA PAS. 1/2 BATA PAS. 1/2 BATA
FINISHING PLESTER FINISHING PLESTER FINISHING PLESTER FINISHING PLESTER FINISHING PLESTER
IN DAN CAT DAN CAT DAN CAT DAN CAT DAN CAT
RUANG PENYIMPANAN AREA DAUR ULANG SAMPAH PLASTIK DROP OUT AREA RUANG
INDOOR
GARDEN LANTAI 1
LANTAI 1 OUT AREA PENYIMPANAN -0.10 PEMASARAN R. PANEL
0.00
SAMPAH
-0.10 0.00 0.00 0.00
-0.25
0.00 0.00
SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60 SLOOF 30/60
TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG TANAH URUG
PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT
8000
X01 X02 X03 X04 X05 X06 X07 X08 X09 X10 X11 X12 X13 X14 X15 X16 X17 X18
POTONGAN X2 - X2
BANGUNAN UTAMA
SKALA 1 : 225
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN X2 - X2 1 : 225 18
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
ACP CORRUGATED
BETON EKSPOSE
FASAD DARI KAYU DAUR ULANG
VEGETASI
VEGETASI ROOF GARDEN
MEDIA TANAM VEGETASI
PLAT BETON T-150 mm
PENUTUP ATAP ATAP CORRUGATED METAL DAN PELAPIS ALUMINIUM FOIL COVER ACP CORRUGATED
BALOK INDUK WF 400.200.8.13 CEROBONG BOILER UAP
KOLOM UTAMA H-BEAM 400.400.13.21
CEROBONG GORIDNG ATAP BESI CNP 125.50.20.2,3 CEROBONG
BORPILE RANGKA ATAP CASTELLATED BEAM 600.200.8.13 BORPILE
+20.00 ACP CORRUGATED +15.00
ROOF TOP
+12.95
1060
1300
IN
PAS. KUSEN ALUMINIUM
PAS. DINDING 1/2 BATU BATA
ACP CORRUGATED
STEEL PIPE DIAMETER 200 mm
BATU ALAM TEMPLAK ACAK
PLANTER BOX BETON
TANAH URUG TANAH URUG
PONDASI FOOT PLAT PONDASI FOOT PLAT
PONDASI FOOT PLAT
POTONGAN Y1 - Y1
BANGUNAN UTAMA
SKALA 1 : 150
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN Y1 - Y1 1 : 150 19
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
ACP CORRUGATED
LOGO GEDUNG BAHAN STAINLESS STEEL
VEGETASI
FASAD FASAD DARI KAYU DAUR ULANG
PENUTUP ATAP GO GREEN DAN PELAPIS ALUMINIUM FOIL
GORDING BESI CNP 125.50.20.2,3
RANGKA ATAP CASTELLATED BEAM 600.200.8.13
PAS. ROSTER
KANOPI TANGGA
PANEL SURYA
DECK BETON T-120 mm
BETON EKSPOSE
RAILING KAYU + BESI DAUR ULANG
VEGETASI
ROOF TOP RAILING GLASS TEMPERED T-120 mm
+15.80
BALOK ANAK 20/40
CEROBONG
PLAT BETON BERTULANG T-120 mm
BORPILE
1475 BALOK INDUK 30/60
ROOF TOP +15.00
KEMIRINGAN ATAP 12
+14.75 DERAJAT
650
985
ROOF TOP
+12.85
PASANGAN
BAMBU
CH + 9.70 CH + 9.70
ACP CORRUGATED
PASANGAN
BAMBU
KORIDOR KORIDOR
LANTAI 3 R. STAF + 7.00
1515
+ 7.00 + 7.00
+7.00
ACP CORRUGATED
CH + 6.20 CH + 6.20 CH + 6.20 POLA SEGITIGA
LANSEKAP OUT
KORIDOR DROP OUT AREA LANTAI 1
LANTAI 1 R. KLINIK
0.00
-0.25 KORIDOR
-0.20
RAMP DISABILITAS 0.00 0.00 0.00
0.00
ACP CORRUGATED
STEEL PIPE DIAMETER 200 mm
BETON EKSPOSE
PLANTER BOX BETON
KOLOM UTAMA DIAMETER 80 cm
TANAH URUG TANAH URUG TANAH URUG TANAH URUG
PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT PONDASI FOOT PLAT
POTONGAN Y2 - Y2
BANGUNAN UTAMA
SKALA 1 : 150
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN Y2 - Y2 1 : 150 20
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN UTAMA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
4
B0
2
B0
3
B0
5
15
B
0
30
1
B0
35
5
85
3
5
55
12
TOILET PEREMPUAN
1
-0.05
5
15
TOILET LAKI-LAKI
-0.05
B0
5
12
35
A0
35
75
0
0
1
B0
15 6
B0
12
12 5
7
5
40
5
0
A0
31
85 B0
55 5
15
22
2
5 15 8
0
5
5
A0
35
EXHIBITION HALL
3
+0.05
30
0
30
0
A0
35
0
4
0
15
35
TOILET LAKI-LAKI 5
-0.05
12
75
A
A0
35
TOILET PEREMPUAN
0
5
DAPUR -0.05
+0.05
50
17
14
00
A0
35
31
0
6
50
35
15
5
10
35
A2
A0
35
LECTURE HALL
0
+0.05
7
CAFETARIA
4
35
+0.05
A2
14
35
A0
35 0
00
0
0
8
4
0
14
A2
50
17
200 A
A0
35
0
0
9
2
35
A2
RUANG INFORMASI SAMPAH PLASTIK
0.00
A1
35
0
0
0
1
35
A2
27
A1
5
5
27
1
0
A2
A1
9
2
A1
45
0
0
45
ENTRANCE
0.00
38
A1 0 380
3
8
A1
380 380
320
A14
DENAH BANGUNAN PENUNJANG
A17
A15 A16 SKALA 1 : 200
B
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH BANGUNAN PENUNJANG 1 : 200 21
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
4
B0
2
B0
3
B0
B
0
30
1
B0
5
85
5
55
35
0
1
B0
6
12 B0
5
40 7
0
A0
85 B0
55 5
31
22
2
5 15 8
15
5
5
A0
3
30
ATAP CORRUGATED METAL 0
A0
35
0
4
A
A0
35
0
5
50
17
A0
35
31
0
6
15
0
ATAP CORRUGATED METAL
5
35
A2
A0
35
0
7
4
35
A2
ATAP CORRUGATED METAL
35
A0
0
8
4
0
A2
35
50
17
200 A
A0
35
0
0
9
2
35
A2
ROOF GARDEN
+ 3.60
A1
35
0
0
0
1
35
A2
27
A1
5
5
27
1
0
A2
A1
9
2
A1
ROOF GARDEN
45
0
+ 3.60
0
45
38
A1 0 380
3
8
A1
380 380
320
A14
ROOF TOP BANGUNAN PENUNJANG
A17
A15 A16 SKALA 1 : 200
B
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN ROOF TOP 1 : 200 22
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN PENUNJANG
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK DEPAN BANGUNAN
PENUNJANG
SKALA 1 : 135
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK DEPAN BANGUNAN 1 : 135 23
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN PENUNJANG
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2 TAMPAK BELAKANG BANGUNAN 1 : 135
PENUNJANG
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK SAMPING KANAN
BANGUNAN PENUNJANG
SKALA 1 : 135
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK SAMPING KANAN 1 : 135 24
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN PENUNJANG
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2 TAMPAK SAMPING KIRI 1 : 135
BANGUNAN PENUNJANG
ANDI YUSRI, ST.,MT 105831103118 38
ATAP CORRUGATED METAL
DAN PELAPIS ALUMINIUM FOIL
KANOPI TANGGA
BETON EKSPOSE VEGETASI
RENG TR MX 110-45 RINGBALK 15/20
KUDA-KUDA BESI CNP ACP CORRUGATED
100.50.20.2,3 TALANG AIR
FASAD KAYU DAUR ULANG
KANOPI TANGGA
RINGBALK
+4.55
CH +4.45
CH +3.60 CH +3.50
855
POTONGAN A - A
B08 B05
BANGUNAN PENUNJANG
SKALA 1 : 135
ROOF TOP
+4.70 ROOF
GARDEN
RINGBALK
+3.85 +3.60
CH +3.60 CH +3.60
CH +2.50
LANTAI TOILET PEREMPUAN EXHIBITION HALL LECTURE HALL RUANG INFORMASI SAMPAH PLASTIK ENTRANCE LANTAI
0.00 -0.05 +0.05 +0.05 0.00 0.00 0.00
SLOOF 20/30 SLOOF 20/30 FOOT PLAT SLOOF Uk. 20/40 MEDIA TANAM
PONDASI BATU GUNUNG PONDASI BATU GUNUNG FOOT PLAT
A01 A02 A03 A04 A05 A06 A07 A08 A09 A10 A11 A12 A16
A17
POTONGAN B - B
BANGUNAN PENUNJANG
SKALA 1 : 135
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN A - A 1 : 135 25
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN BANGUNAN PENUNJANG
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2 POTONGAN B - B 1 : 135
BANGUNAN PENUNJANG
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 Y X04 X05
930
Y03 Y03
200
200
RUANG WUDHU RUANG WUDHU
JAMAAH PEREMPUAN JAMAAH LAKI-LAKI
-0.05 -0.05
Y02 Y02
865
865
ENTRANCE RUANG SHALAT ENTRANCE
-0.15 JAMAAH PEREMPUAN + 0.05 JAMAAH LAKI-LAKI
285
285
-0.15
0.00 0.00
X X
665
665
MIHRAB
+ 0.05
Y01 Y01
85
85
250
140
MENARA
375
DENAH MUSHOLLA
SKALA 1 : 75
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN DENAH MUSHOLLA 1 : 75 26
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
X01 X02 X03 Y X04 X05
930
Y03 Y03
120
120
DECK BETON BERTULANG DECK BETON BERTULANG
T-120 mm T-120 mm
200
200
905
Y02 Y02
PENUTUP ATAP
CORRUGATED METAL
865
865
285
285
X X
665
665
PENUTUP ATAP
CORRUGATED METAL
Y01 Y01
85
85
250
140
375
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK ATAS MUSHOLLA 1 : 75 27
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK DEPAN MUSHOLLA
SKALA 1 : 75
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK DEPAN MUSHOLLA 1 : 75 28
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : TAMPAK BELAKANG MUSHOLLA 1 : 75 JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
TAMPAK SAMPING KANAN MUSHOLLA
SKALA 1 : 75
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN TAMPAK SAMPING KANAN MUSHOLLA 1 : 75 29
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : TAMPAK SAMPING KIRI MUSHOLLA 1 : 75 JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
MENARA
+10.75
KRAWANGAN GRC
ACP CORRUGATED
KAYU DAUR ULANG
RINGBALK Uk. 15/20
PENUTUP ATAP CORRUGATED METAL KAYU DAUR ULANG
DAN PELAPIS ALUMINIUM FOIL GRANIT TILE MOTIF MARMER
FASAD KRAWANGAN GRC RANGKA ATAP BESI CNP
RANGKA ATAP BESI CNP 100.50.20.2,3 ACP CORRUGATED
100.50.20.2,3
FONT STAINLESS STEEL BETON EKSPOSE
1100
PLAFOND PLAFOND
+4.10 +4.10
CH + 4.10 CH + 4.10
ENTRANCE ENTRANCE
RUANG RUANG SHALAT MIHRAB RUANG SHALAT JAMAAH PEREMPUAN RUANG
JAMAAH LAKI-LAKI + 0.05
SHALAT + 0.05 + 0.05 0.00 SHALAT
0.00
+0.05 +0.05
930
X04 X02
POTONGAN X - X MUSHOLLA
SKALA 1 : 60
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN X - X 1 : 60 30
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN MUSHOLLA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
MENARA 35
+10.75
180
BETON EKSPOSE
119
DAN PELAPIS ALUMINIUM FOIL DECK BETON T-120 mm
RENG TIPE TR MX 110-45 DINDING PARTISI ACP RANGKA HOLLOW 4/4
RANGKA ATAP BESI CNP
100.50.20.2,3
64
970
1075
85 665 200
ROOF TOP ROOF TOP
+5.35 +5.35
CH + 4.10 CH + 4.10
712
CH + 2.75
665 200
865
POTONGAN Y - Y MUSHOLLA
SKALA 1 : 60
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN POTONGAN Y - Y 1 : 60 31
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN MUSHOLLA
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
VIEW SITE PLAN
NTS
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN VIEW SITE PLAN NTS 32
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
VIEW EKSTERIOR
NTS
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN VIEW EKSTERIOR NTS 33
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
VIEW EKSTERIOR
NTS
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN VIEW EKSTERIOR NTS 34
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
VIEW AREA PLAZA
NTS
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN VIEW AREA PLAZA NTS 35
FAKULTAS TEKNIK LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
ANDI YUSRI, ST.,MT 105831103118 38
VIEW INTERIOR DAUR ULANG SAMPAH PLASTIK
DAN KORIDOR EXHIBITION
NTS
PROGRAM STUDI ARSITEKTUR BBN83206 SITI FUADILLAH A. AMIN, ST.,MT IRLAN VIEW INTERIOR DAUR ULANG NTS 36
LABORATORIUM TUGAS AKHIR PERANCANGAN PUSAT DAUR ULANG SAMPAH PLASTIK DENGAN SAMPAH PLASTIK
FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MAKASSAR SEMESTER GANJIL NIM : VIEW INTERIOR KORIDOR NTS JUMLAH LEMBAR :
2022 / 2023 PENDEKATAN ARSITEKTUR EKOLOGI DI KOTA MAKASSAR PEMBIMBING 2
EXHIBITION
ANDI YUSRI, ST.,MT 105831103118 38
VIEW INTERIOR PENGELOLA
NTS
