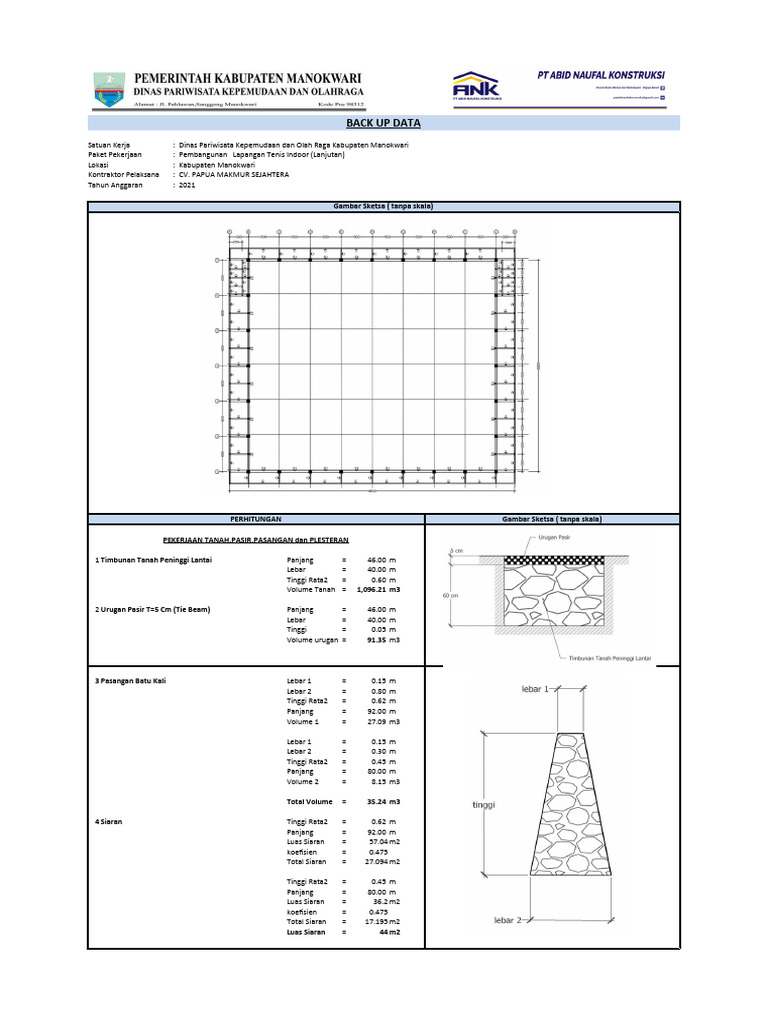

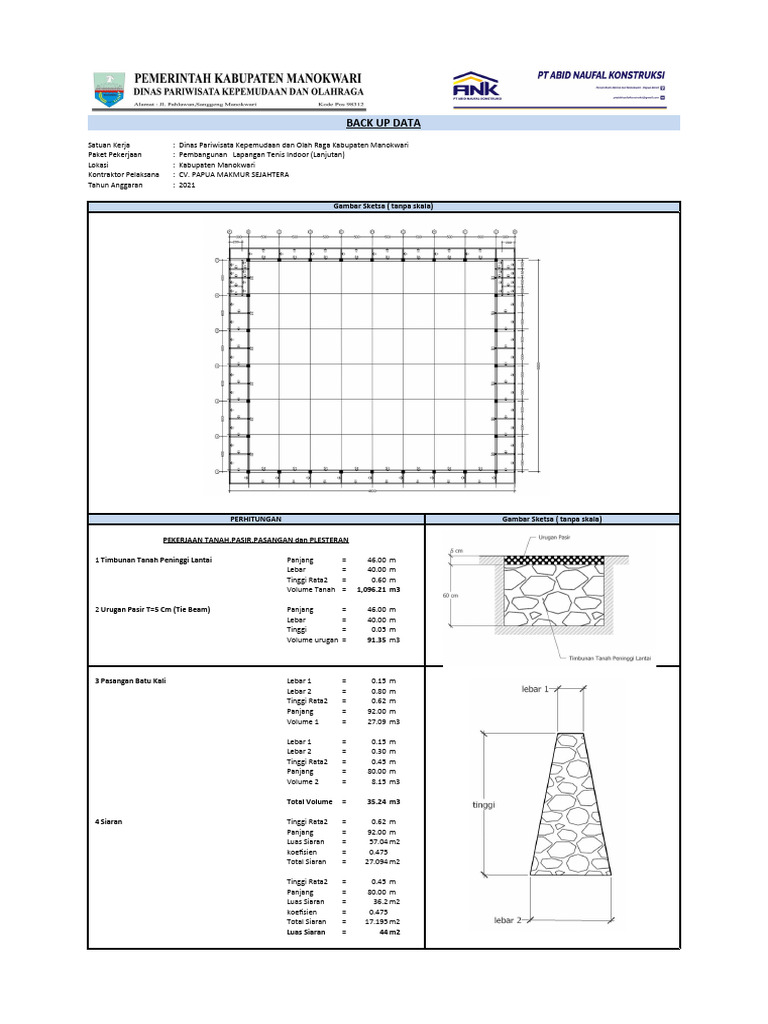

BACK UP DATA

Satuan Kerja : Dinas Pariwisata Kepemudaan dan Olah Raga Kabupaten Manokwari
Paket Pekerjaan : Pembangunan Lapangan Tenis Indoor (Lanjutan)
Lokasi : Kabupaten Manokwari
Kontraktor Pelaksana : CV. PAPUA MAKMUR SEJAHTERA
Tahun Anggaran : 2021

Gambar Sketsa ( tanpa skala)

PERHITUNGAN Gambar Sketsa ( tanpa skala)

PEKERJAAN TANAH,PASIR,PASANGAN dan PLESTERAN

1 Timbunan Tanah Peninggi Lantai Panjang = 46.00 m

Lebar = 40.00 m
Tinggi Rata2 = 0.60 m
Volume Tanah = 1,096.21 m3

2 Urugan Pasir T=5 Cm (Tie Beam) Panjang = 46.00 m

Lebar = 40.00 m
Tinggi = 0.05 m
Volume urugan = 91.35 m3

3 Pasangan Batu Kali Lebar 1 = 0.15 m

Lebar 2 = 0.80 m
Tinggi Rata2 = 0.62 m
Panjang = 92.00 m
Volume 1 = 27.09 m3

Lebar 1 = 0.15 m
Lebar 2 = 0.30 m
Tinggi Rata2 = 0.45 m
Panjang = 80.00 m
Volume 2 = 8.15 m3

Total Volume = 35.24 m3

4 Siaran Tinggi Rata2 = 0.62 m

Panjang = 92.00 m
Luas Siaran = 57.04 m2
koefisien = 0.475
Total Siaran = 27.094 m2

Tinggi Rata2 = 0.45 m

Panjang = 80.00 m
Luas Siaran = 36.2 m2
koefisien = 0.475
Total Siaran = 17.195 m2
Luas Siaran = 44 m2
 BACK UP DATA
Satuan Kerja : Dinas Pariwisata Kepemudaan dan Olah Raga Kabupaten Manokwari
Paket Pekerjaan : Pembangunan Lapangan Tenis Indoor (Lanjutan)
Lokasi : Kabupaten Manokwari
Kontraktor Pelaksana : CV. PAPUA MAKMUR SEJAHTERA
Tahun Anggaran : 2021

Gambar Sketsa ( tanpa skala)

PERHITUNGAN Gambar Sketsa ( tanpa skala)

PEKERJAAN TANAH,PASIR,PASANGAN dan PLESTERAN

1 Pasangan Dinding Batu Tela Depan dan Belakang Panjang = 80.00 m

Tinggi = 5.70 m
Luas = 456.00 m2

Kanan dan Kiri Panjang = 72.00 m

Tinggi = 4.70 m
Luas = 338.40 m2

Kantor & Panjang = 18 m

Kantin Tinggi = 3.7 m
Luas 66.6 m

Kamar Mandi & Panjang = 12 m

Ruang Ganti Tinggi = 3m
Luas = 36 m2

Luas Kolom 1 Tinggi Kolom = 6m

Lebar Kolom = 0.5 m
Luas Kolom = 3 m2
Jumlah Kolom = 18 bh
Total Luas Kolom = 54 m2

Luas Kolom 2 Tinggi Kolom = 5m

Lebar Kolom = 0.2 m
Luas Kolom = 1 m2
Jumlah Kolom = 26 bh
Total Luas Kolom = 26 m2

Luas Kolom Praktis Tinggi Kolom = 4.755 m

Lebar Kolom = 0.15 m
Luas Kolom = 0.71325 m2
Jumlah Kolom = 10 bh
Total Luas Kolom = 7.1325 m2

Total Luas Total Luas = 897.00 m2

Total Luas Pintu = 18.06 m2
Total Luas Jendela = 19.75 m2
Total Luas Kolom1 = 54.00 m2
Total Luas Kolom2 = 26.00 m2
Total Luas KolomP = 7.13 m2
Jumlah Luas = 772.06 m2

2 Plesteran Camp 1 : 4 Luas Pasangan Batu = 772.06 m2

Luar - Dalam = 1,544.12 m2

3 Acian Luas Pasangan Batu = 1,544.12 m2

Luar - Dalam = 3,088.23 m2
 BACK UP DATA
Satuan Kerja : Dinas Pariwisata Kepemudaan dan Olah Raga Kabupaten Manokwari
Paket Pekerjaan : Pembangunan Lapangan Tenis Indoor (Lanjutan)
Lokasi : Kabupaten Manokwari
Kontraktor Pelaksana : CV. PAPUA MAKMUR SEJAHTERA
Tahun Anggaran : 2021

Gambar Sketsa ( tanpa skala)

PERHITUNGAN Gambar Sketsa ( tanpa skala)

PEKERJAAN BETON BERTULANG

1 Beton K200 Panjang = 40.00 m

Lebar = 36.00 m
Tinggi = 0.10 m
Volume = 150.6 m3

2 Pembesian Vertikal Panjang Vertikal = 39.00 m

Jarak Besi = 0.30 m
Jumlah Baris = 130.00 bh
Panjang / Baris = 36 m
Total Panjang = 4680 m
Total Besi Vertikal = 390 btg

Horisontal Panjang Horisontal = 36.00 m

Jarak Besi = 0.30 m
Jumlah Baris = 120 bh
Panjang / Baris = 40 m
Total Panjang = 4800 m
Total Besi Vertikal = 400 btg

Berat Besi 8 1 btg = 4.74 kg

Total Besi = 790 btg
Total Berat Besi = 3744.6 btg
 BACK UP DATA
Satuan Kerja : Dinas Pariwisata Kepemudaan dan Olah Raga Kabupaten Manokwari
Paket Pekerjaan : Pembangunan Lapangan Tenis Indoor (Lanjutan)
Lokasi : Kabupaten Manokwari
Kontraktor Pelaksana : CV. PAPUA MAKMUR SEJAHTERA
Tahun Anggaran : 2021

Gambar Sketsa ( tanpa skala)

PERHITUNGAN Gambar Sketsa ( tanpa skala)

PEKERJAAN BETON BERTULANG

1 Pek. Kusen Pintu, Jendela dan ventilasi P1 Tebal Kusen = 0.10 m

Lebar Kusen = 0.05 m
Panjang Kusen = 5.50 m
Volume = 0.03 m3
Jumlah 4.00 bh
Total Volum 0.11 m3

P3 Tebal Kusen = 0.10 m

Lebar Kusen = 0.05 m
Panjang Kusen = 6.50 m
Volume = 0.03 m3
Jumlah = 2.00 bh
Total Volum = 0.07 m3

V1 Tebal Kusen = 0.10 m

Lebar Kusen = 0.05 m
Panjang Kusen = 0.20 m
Volume = 0.001 m3
Jumlah = 4.00 bh
Total Volum = 0.004 m3

V2 Tebal Kusen = 0.10 m

Lebar Kusen = 0.05 m
Panjang Kusen = 4.00 m
Volume = 0.02 m3
Jumlah = 16.00 bh
Total Volum = 0.32 m3

J1 Tebal Kusen = 0.10 m

Lebar Kusen = 0.05 m
Panjang Kusen = 5.20 m
Volume = 0.03 m3
Jumlah = 4.00 bh
Total Volum = 0.10 m3

Jumlah Volum = 0.60 m3

2 Pek. Jendela & Ventilasi Panil Kaca J1 Tinggi = 2.00 m

Lebar = 0.6 m
Jumlah = 4 bh
Luas = 4.80 m2

V2 Tinggi = 0.50 m
Lebar = 1.5 m
Jumlah = 16 bh
Luas = 12.00 m2

P1 Tinggi = 0.33 m
Lebar = 1.8 m
Jumlah = 4 bh
Luas = 2.38 m2

P3 Tinggi = 0.35 m
Lebar = 0.8 m
Jumlah = 2 bh
Luas = 0.56 m2

Total Luas = 19.72 m2

3 Pek. Pintu Panil P1 Tinggi 2.15 m

Lebar 1.70 m
Jumlah 4.00 bh
Luas 14.6 m2
P3 Tinggi 2.15 m
Lebar 0.80 m
Jumlah 2 bh
Luas 3.44 m2
Total Luas 18.06 m2

4 Pek. Pintu (KM/WC) P2 Tinggi 2.10 m

Lebar 0.80 m
Jumlah 4.00 bh
Luas 6.72 m2
