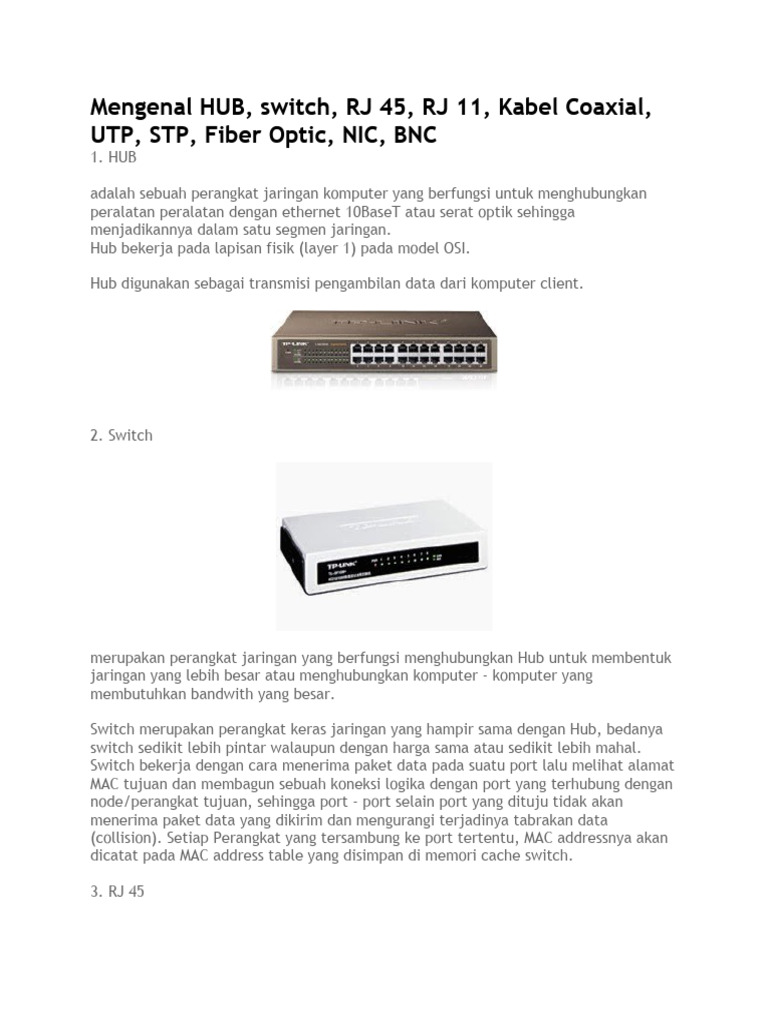

Mengenal HUB, switch, RJ 45, RJ 11, Kabel Coaxial,

UTP, STP, Fiber Optic, NIC, BNC

1. HUB

adalah sebuah perangkat jaringan komputer yang berfungsi untuk menghubungkan

peralatan peralatan dengan ethernet 10BaseT atau serat optik sehingga
menjadikannya dalam satu segmen jaringan.
Hub bekerja pada lapisan fisik (layer 1) pada model OSI.

Hub digunakan sebagai transmisi pengambilan data dari komputer client.

2. Switch

merupakan perangkat jaringan yang berfungsi menghubungkan Hub untuk membentuk

jaringan yang lebih besar atau menghubungkan komputer - komputer yang
membutuhkan bandwith yang besar.

Switch merupakan perangkat keras jaringan yang hampir sama dengan Hub, bedanya
switch sedikit lebih pintar walaupun dengan harga sama atau sedikit lebih mahal.
Switch bekerja dengan cara menerima paket data pada suatu port lalu melihat alamat
MAC tujuan dan membagun sebuah koneksi logika dengan port yang terhubung dengan
node/perangkat tujuan, sehingga port - port selain port yang dituju tidak akan
menerima paket data yang dikirim dan mengurangi terjadinya tabrakan data
(collision). Setiap Perangkat yang tersambung ke port tertentu, MAC addressnya akan
dicatat pada MAC address table yang disimpan di memori cache switch.

3. RJ 45
RJ-45 adalah konektor kabel Ethernet yang biasa digunakan dalam topologi jaringan
komputer LAN maupun jaringan komputer tipe lainnya.

Konektor kabel RJ 45 Mediatech memiliki konfigurasi tiga macam, sesuai dengan

perangkat yang ingin dihubungkannya:

Straight Through Configuration

Kabel jenis ini biasa digunakan untuk menghubungkan perangkat jaringan dengan
tingkat hierarki yang berbeda. Sebagai contoh adalah ketika kita menghubungkan PC
ke jaringan komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum
digunakan dan relatif lebih mudah dalam penyusunan kabelnya saat memasang
konektor RJ-45.

Cross Over Configuration

Kabel jenis ini biasa digunakan untuk menghubungkan dua perangkat jaringan dengan
hierarki setingkat, sebagai contoh koneksi antara PC to PC, atau PC ke AP Radio,
Router to router.

Kabel Rollover
Kabel jenis ini biasanya digunakan untuk mengakses router dengan PC/laptop kita.
Konfigurasi kabel jenis ini cukup simpel karena kita tinggal membalik urutan kabel
yang kita pasang di satu sisi. Misal kita menggunakan standar 568B (standar untuk
kabel straight through), maka kita tinggal membalik urutan menjadi coklat untuk
urutan pertama di ujung kabel yang lain.

4. Rj 11

kabel RJ11 adalah kabel yang umumnya digunakan untuk saluran telepon (telkom)
atau modem DSL dalam kabel RJ 11 ada sekumpulan 4 kabel kecil untuk
mentransmisikan data.
5. Kabel Coaxial

Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor.
Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi
oleh kawat berselaput konduktor. Jenis kabel ini biasa digunakan untuk jaringan
dengan bandwith yang tinggi. Kabel coaxial mempunyai pengalir tembaga di tengah
(centre core). Lapisan plastik (dielectric insulator) yang mengelilingi tembaga
berfungsi sebagai penebat di antara tembaga dan “metal shielded“. Lapisan metal
berfungsi untuk menghalang sembarang gangguan luar dari lampu kalimantang,
motors, and perlatan elektonik lain. Lapisan paling luar adalah lapisan plastik yang
disebut Jacket plastic. Lapisan ini berfungsi seperti jaket yaitu sebagai pelindung
bagian terluar.
Kabel ini biasanya banyak digunakan untuk mentransmisikan sinyal frekuensi tinggi
mulai 300 kHz keatas. Karena kemampuannya dalam menyalurkan frekuensi tinggi
tersebut, maka sistem transmisi dengan menggunakan kabel koaksial memiliki
kapasitas kanal yang cukup besar.

6. UTP

Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang digunakan sebagai
media penghubung antar computer dan peralatan jaringan (hub atau switch). Kabel
UTP merupakan salah satu kabel yang paling popular saat yang di gunakan untuk
membuat jaringan computer.

Pengkabelan Straight
Kabel UTP Straight adalah kabel yang digunakan sebagai penghubungbeberapa client
dengan menggunakan bantuan hub ataupun switch.
Urutan rna nya yaitu : (Putih-orange – Orange) – (Putih-hijau – Biru) – (Putih-biru –
Hijau) – (Putih-coklat dgn Coklat) , susunan ujung kabel nya sama.

Pengkabelan Cross
Kabel UTP Cross adalah kabel penghubung antara 2 unit komputer secara langsung ,
tanpa perlu hub dan susunan ujung dgn ujung berbeda , kita sebut aja ujung A dan
ujung B .
Ujung A (Putih-orange – Orange) – (Putih-hijau – Biru) - (Putih-biru – Hijau) – (Putih-
coklat – Coklat)
Ujung B (Putih-hijau – Hijau) – (Putih-orange – Biru) – (Putih-biru – Orange) – (Putih-
coklat – Coklat)

7. STP

Shielded twisted pair adalah jenis kabel telepon yang digunakan dalam beberapa
bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel,Kabel STP
juga digunakan untuk jaringan Data, digunakan pada jaringan Token Ring IBM.
Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

8. Fiber Optic

adalah kaca dan tabung plastik yang mampu mentransmisikan cahaya, kemudian
diubah menjadi suara, pidato atau informasi. Fiber optik yang terdiri bidang yang
berhubungan dengan studi dan penerapan teknologi fiber optik . Kabel fiber optik
juga dikenal sebagai kabel fiber optik . Kabel ini menggunakan pulsa cahaya untuk
membawa dan mengirimkan data dari titik ke titik. Kabel fiber optik dapat
mengirimkan data dan sinyal pada bandwidth yang lebih tinggi dan pada kecepatan
yang lebih cepat dari tembaga tradisional atau jalur kabel aluminium. Hal ini dapat
digunakan dalam berbagai aplikasi transmisi data.
Sulit untuk mengatakan kapan tepatnya kabel fiber optik modern pertama ada dan
siapa penemu fiber optilk. Apa yang diketahui, pasti, adalah bahwa demonstrasi
pertama dari pembiasan cahaya dipandu dilakukan oleh Jacques Babinet dan Daniel
Colladon pada 1840. Demonstrasi ini memberikan dasar yang semua prinsip kemudian
fiber optik akan dibangun.

9. NIC

Pengertian NIC
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah
jaringan komputer. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus
komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media
jaringan.

Fungsi NIC :
• Media pengirim data ke komputer lain di dalam jaringan
• Mengontrol data flow antara komputer dan sistem kabel
• Menerima data yang dikirim dari komputer lain lewat kabel dan menerjemahkannya
ke dalam bit yang dimengerti oleh komputer

10. BNC

Konektor BNC (Bayonet Neill–Concelman) adalah jenis umum RF yang digunakan untuk
konektor kabel coaxial. Konektor ini biasa digunakan dalam kabel coaxial untuk
televisi, radio, komputer pada topologi tertentu. Konektor BNC ini juga biasanya
disebut dengan konektor audio/video.

Konektor BNC digunakan untuk koneksi sinyal seperti:

• analog dan digital interface serial sinyal video
• amatir radio antena
• penerbangan elektronik ( avionik )
• peralatan uji .
