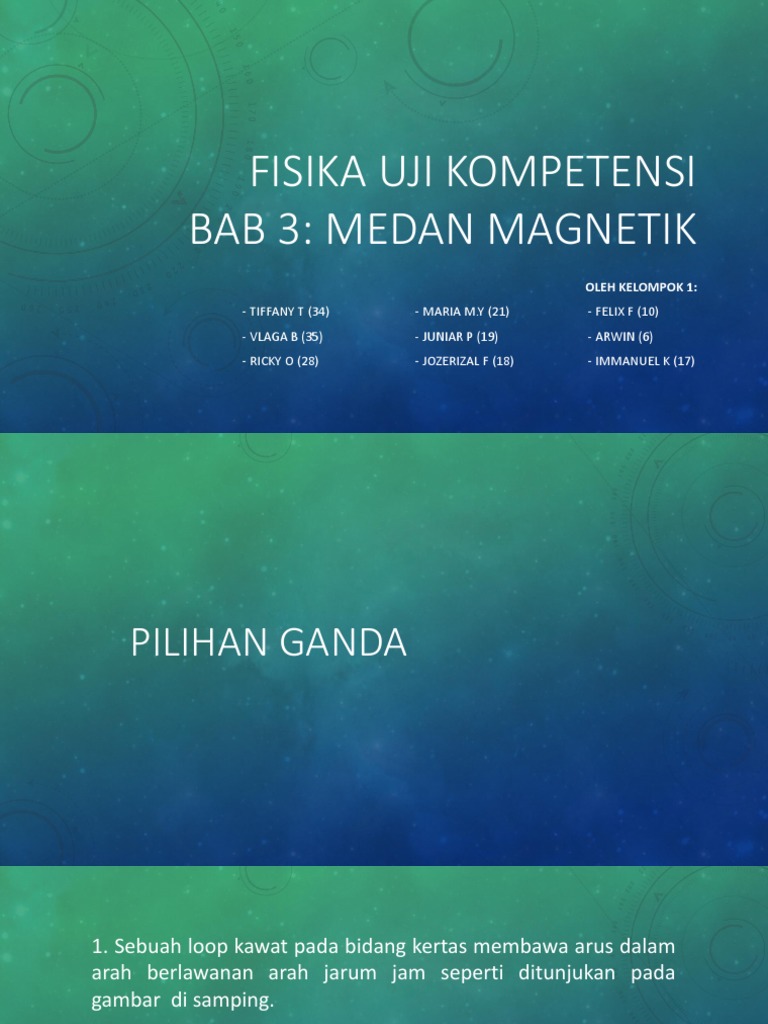

FISIKA UJI KOMPETENSI

BAB 3: MEDAN MAGNETIK

OLEH KELOMPOK 1:
- TIFFANY T (34) - MARIA M.Y (21) - FELIX F (10)
- VLAGA B (35) - JUNIAR P (19) - ARWIN (6)
- RICKY O (28) - JOZERIZAL F (18) - IMMANUEL K (17)
PILIHAN GANDA
1. Sebuah loop kawat pada bidang kertas membawa arus dalam
arah berlawanan arah jarum jam seperti ditunjukan pada
gambar di samping.
Arah medan magnetik di pusat loop adalah ke arah...
Arus

Maria M / 21
JAWABAN: D

Arah Arus Ke puncak kertas

6. Dua kumparan melingkar M dan N diletakkan pada bidang
yang sama dengan pusatnya berimpitan. Kumparan M memiliki
15 lilitan, jari-jari 2 cm dan dialiri arus 3 A. Kumparan N memiliki
50 lilitan, jari-jari 6 cm. Besar dan arah arus dalam N diatur
sedemikian sehingga resultan medan magnetik pada titik pusat
bersama adalah nol.
Besar arus dalam kumparan N adalah...

Yuniar P / 21
JAWABAN: E

D1 => Nm= 15 lilitan Nn = 50 lilitan

am = 2 cm an = 6 cm
Im = 3 A
D2 => In = ...?
D3 => Bm = Bn
𝑁𝑚 𝜇0 𝑖𝑚 𝑁𝑛 𝜇0 𝑖𝑛
=
2 𝑎𝑚 2 𝑎𝑛
15.3 50.𝑖𝑛
=
2 6
2. 50. In = 6. 15. 3
In = 2,7 A
15. Dua kawat sejajar P dan Q terpisah sejauh 8 cm. Kawat P
dialiri arus 3 A dan kedua kawat mengalami gaya tolak-menolak
persatuan panjang sebesar 12 × 10−5 N/m.
Besar dan arah kuat arus pada kawat Q adalah...
(𝜇0 = 4𝜋 × 10−7 Wb/A m)
3A
P

8 cm

Vlaga B / 35
JAWABAN: E
D1 => a = 8 cm = 8 x 10-2 m
IP =3A
F = 12 x 10-5 N/m
𝜇0 = 4𝜋 × 10−7 Wb/A m
D2 => IQ = ...?
𝜇0 . 𝐼𝑃 .𝐼𝑄
D3 => F =
2𝜋𝑎
4𝜋 ×10−7 .3.𝐼𝑄
12 x 10-5 =
2𝜋.8 × 10−2
3
12 x 10-5 = . IQ. 10-5
4
4
IQ = 12
3
IQ = 16
Arah Q berlawanan arah dengan P (tolak menolak)
19. Dua kawat logam P dan Q pada ruang hampa terpisah pada
jarak 4 cm daan secara berurutan membawa arus 2 A dan 5 A
mengalir pada arah yang sama. Jika P dipertahankan tetap diam,
sedangkan Q bebas untuk bergerak, gaya per meter yang harus
dikenakan pada Q agar tetap pada posisi yang sama bernilai
sekitar...

Fany / 34
JAWABAN: D

D1 => IP = 2 A
IQ = 5 A
a = 4 cm = 4 x 10-2 m
D2 => F = ...?
𝜇0 . 𝐼𝑃 .𝐼𝑄
D3 => F =
2𝜋𝑎
4𝜋 × 10−7 .2.5
=
2𝜋.4 ×10−2
10.10−5
=
2
= 5 x 10-5 N/m
Arah P sama dengan Q. Maka, Q harus menjauh dari P supaya posisinya tidak bergeser.
Jika didekatkan, maka Q akan bergerak dan menyentuh P (pindah dari posisi awalnya).
24. Ion-ion oksigen bermuatan negatif ganda (O2-) dan ion-ion
litium bermuatan positif tunggal (Li+) bergerak pada kelajuan
yang sama dan dalam arah yang sama yang tegak lurus terhadap
suatu medan magnetik homogen. Massa atom relatif untuk
oksigen dan litium masing-masing adalah 16 dan 7. nilai
𝑗𝑎𝑟𝑖−𝑗𝑎𝑟𝑖 𝑜𝑟𝑏𝑖𝑡 𝑂2−
perbandingan adalah...
𝐽𝑎𝑟𝑖−𝑗𝑎𝑟𝑖 𝑜𝑟𝑏𝑖𝑡 𝐿𝑖 +

Kevas / 17
JAWABAN: B
D1 =>q1 =2 q2 = 1
m1 = 16 m2 = 7
V1 = V2 (kelajuan sama)
B1 = B2 (medan magnetik homogen)
D2 => r1 : r2 = ...?
D3 => V1 = V2
𝑟.𝐵.𝑞 𝑟.𝐵.𝑞
=
𝑚 𝑚
𝑟1 .2 𝑟2 .1
=
16 7
𝑟1 𝑟2
=
8 7
𝑟1 8
=
𝑟2 7
r1 : r2 = 8 : 7
URAIAN
3. Dua kawat yang lurus dan sejajar masing-masing dialiri arus
yang searah 16 A dan 9 A. Kedua kawat terpisah pada jarak 20
cm. Pada jarak berapa dari kawat 16 A induksi magnetik di suatu
titik bernilai nol.

Felix F / 10
JAWABAN:
D1 => I1 = 16 A 20 cm
I2 = 9 A
r = 20 cm X
D2 => x = ...?
D3 => F1 = F2
𝜇0 . 𝑖1 𝜇0 . 𝑖2
=
2𝜋.𝑎 2𝜋.𝑎
16 9
=
𝑥 20−𝑥
9x = 320 – 16x
25x = 320
x = 12, 8 cm F1 F2

16 A 9A
7. Sebuah kawat yang membentuk lingkaran terdiri atas 40
lilitan. Jari-jari lingkaran 10 cm . Agar induksi magnetik di pusat
lingkaran sama dengan 5𝜋 × 10−3 Wb/ m2, tentukan kuat arus
listrik yang mengalir. (𝜇0 = 4𝜋 × 10−7 Wb/A m)

Ricky O / 28
JAWABAN:

D1 => N = 40
r = 10 cm = 0, 1 m
B = 5π. 10-3 wb/ m2
D2 => I = ...?
𝜇0 .𝑖
D3 => B = .𝑁
2.𝑎 −7
4π. 10 .𝑖
5π. 10-3 = 40
2.0,1
10−3 103
I = = = 62,5 A
16.10−6 16
11. Sebuah kawat melingkar yang berarus 3 A, jari-jari r = 9 cm
terletak di permukaan meja. Pada kawat itu bekerja medan
magnetik sebesar 0,06 T dengan arah vertikal ke bawah.
Tentukan:
(a) Gaya total pada kawat karena medan magnetik itu,
(b) Gaya pada kawat sepanjang 3 mm.

Arwin / 06
JAWABAN:

D1 => I =3
r = 9 cm = 9. 10-2 m
B = 0,06
D2 => a. F = ...?
b. F = ...? Jika L = 3 mm = 3. 10-3 m

D3 => a) f = B. I. L b) f = B. I. L
= 0,06. 3. 9.10−2 = 0,06. 3. 3.10−3
= 1,62.10−2 = 0,54. 10−3
= 0,0162 N = 0,00054 N
15. Kawat horizontal AB (seperti pada gambar) berada diatas
meja. Kawat CD yang panjangnya 1 m dapat bergerak bebas
diatasnya. Ujung-ujung kawat AB dialiri arus sebesar 40 A. Massa
kawat CD per satuan panjang ialah 5 × 10−3 kg/m. Dalam
keadaan seimbang, berapa meter tinggi kawat CD diukur dari
kawat horizontal AB? (𝑔 = 10 m/s2)

Figo / 18
JAWABAN:

D1 => IAB = ICD = 40 A

𝑙𝐶𝐷 = 1 m
𝑚𝐶𝐷
= 5 × 10−3 kg/m
𝑙𝐶𝐷

D2 => r = ...?
4×10−5 .8.𝑙𝐶𝐷
D3 => F =W r =
𝑚𝐶𝐷 .10
µ0 .𝑖𝐴𝐵 .𝑖𝐶𝐷 .𝑙𝐶𝐷 32×10−5 .1
= mCD. g r =
2𝜋𝑟 5×10−3 .10
4𝜋×10−7 .40.40.𝑙𝐶𝐷
= mCD. 10 r = 6,4 × 10−3 m
2𝜋 𝑟
