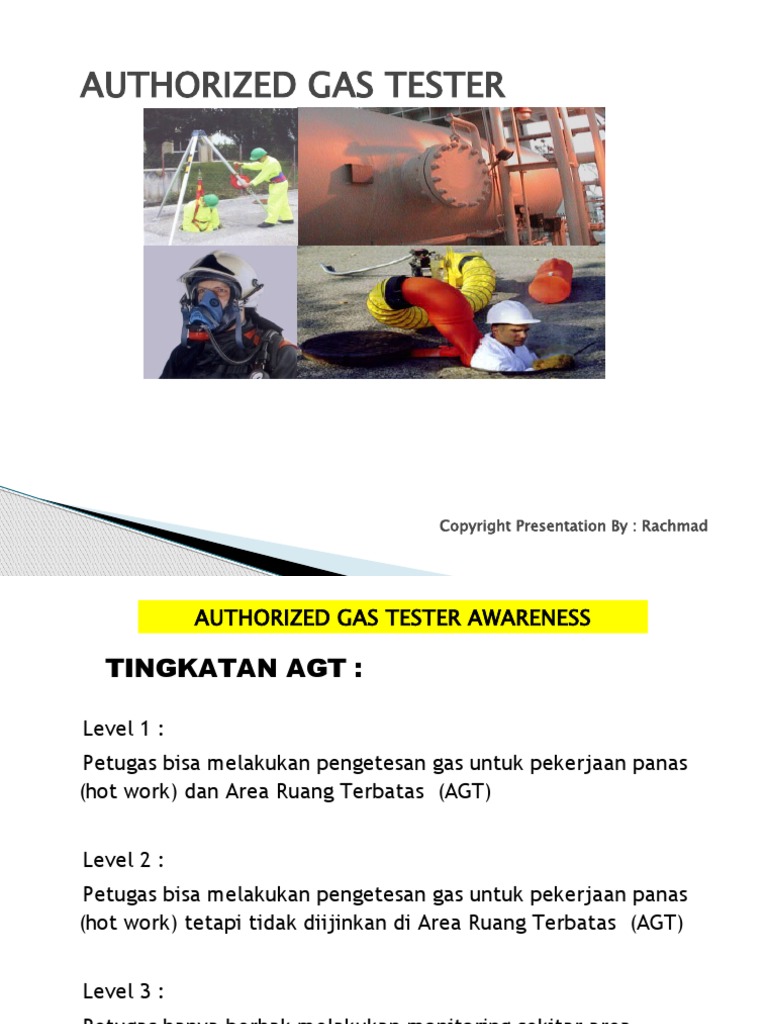

AUTHORIZED GAS TESTER

Copyright Presentation By : Rachmad

 AUTHORIZED GAS TESTER AWARENESS

TINGKATAN AGT :

Level 1 :
Petugas bisa melakukan pengetesan gas untuk pekerjaan panas
(hot work) dan Area Ruang Terbatas (AGT)

Level 2 :
Petugas bisa melakukan pengetesan gas untuk pekerjaan panas
(hot work) tetapi tidak diijinkan di Area Ruang Terbatas (AGT)

Level 3 :
Petugas hanya berhak melakukan monitoring sekitar area
pekerjaan panas (hot work) dan Area Ruang Terbatas (AGT)
 Standarisasi AGT

Indonesia
 Kemenaker No.248/MEN?V/2007 tentang SKKNI (Standar
Kompetensi Kerja Nasional Indonesia , bidang Keselamatan dan
Kesehatan Kerja)
 SNI 19.0232-2005 tentang Nilai ambang Batas zat Kimia di udara
tempat kerja.
International
Berdasar aturan dari IEC (International Electrotechnical
Commission) :
 IEC 60079-29-1-2007
 IEC 60079-29-4-2009
 IEC 60079-29-3-2014
 IEC 60079-29-2-2015
 Gas Testing Awareness

TUJUAN
Untuk memberikan delegasi wawasan:
• Mengapa pengujian gas dilakukan
• Bagaimana atmosfer yang mudah terbakar mungkin timbul
• Sifat gas dan uap yang mudah terbakar
• Bahaya yang terkait dengan H2S
• Bahaya yang terkait dengan pengayaan 02 dan atmosfer
kekurangan
• Upper and lower explosive limits
 Learning Outcomes

Sesi Pembelajaran :
• Tahu mengapa pengujian gas dilakukan.
• Mengetahui sifat gas dan uap yang mudah terbakar.
• Tahu bagaimana atmosfer yang mudah terbakar mungkin timbul
dari berbagai sumber.
• Tahu sumber ignition yang mungkin.
• Memiliki pemahaman tentang H2S.
• Memiliki pemahaman tentang kekurangan dan pengkayaan 02.
• Dapat menjelaskan UEL dan LEL.
Why Gas Test (1)
Kebakaran dan ledakan akan terjadi ketika ketiga elemen
tercantum di bawah ini dibawa bersama-sama yaitu:
• Oksigen.
• Uap atau gas yang mudah terbakar.
• Sumber pengapian/ignition.
Oleh karena itu kebutuhan untuk pengujian gas untuk melihat
kehadiran dua yang pertama dan jika mungkin penghapusan ketiga
Why Gas Test (2)
Tubuh manusia membutuhkan suasana bebas kontaminasi dengan
kandungan rasio oksigen serta gas atmosfer lainnya yang benar agar
berfungsi dengan baik.
Oleh karena itu sebelum memasuki area yang diduga berikut harus
diuji untuk:
• Oksigen - antara 19,5 dan 22,5%.
• Uap / Gas Mudah terbakar - di bawah 20% LEL tergantung
pada prosedur perusahaan.
• Beracun Berbahaya atau Gas (H2S, CO) - PPM atau%
tergantung pada
• sifat zat.
Methane Molecule Ethane Molecule

H H H

H C H H C C H

H H H
Chemical Formula

 Methane CH4

 Ethane C2 H6

 Propane C3 H8

 Butane C4H10
Molecular Structure

 Sampai 4 atom karbon, hidrokarbon

adalah gas pada suhu kamar.
   5-16 atom karbon, hidrokarbon cairan
pada suhu kamar.
   Di atas 16 atom karbon, hidrokarbon
yang padat, seperti lilin, pada suhu
kamar.
 Properties of Gases and Flammable Vapours

 Flammable Limits

 Vapour Pressure

 Flash Point

 Fire Point

 Auto or Self Ignition Temperature

 Vapour Density
Flammable Limits (LEL, UEL)
Examples,
Methane 100% (Volume)

Flammable Range
(Lower Explosive Limit)

15% by Volume

5% by Volume 0% Volume
Flammable Range

Examples

Gas LEL UEL

Methane 5% 15%
Ethane 3.3% 12.5%
Propane 2.4% 9.5%
H2S 4.3% 46%
Hydrogen 4% 80%
Acetylene 2.5% 80%
Vapour Pressure

Berlaku untuk cairan

V.P. adalah ukuran dari volatilitas cairan.

(tergantung pada panas dan tekanan atmosfer),
yaitu kesiapan cairan untuk melepaskan uap
Flash Point

Berlaku untuk cairan dan padatan

Suhu terendah di mana zat menghasilkan uap

yang mudah terbakar cukup untuk sejenak
berkedip/flash ketika sumber pengapian/ignition
diterapkan
Fire Point

Berlaku untuk cairan dan padatan

Suhu terendah di mana panas dari pembakaran uap

pembakaran yang dihasilkan dari suatu zat cukup
untuk menghasilkan lebih banyak uap sehingga
memungkinkan untuk pembakaran terus-menerus.
Auto or Self Ignition Temperature

Berlaku untuk padatan, cairan dan gas

Suhu terendah di mana substansi akan menyala

secara spontan tanpa pengenalan sumber
pengapian/ignition.
Vapour Density
Adalah rasio berat volume tertentu gas atau uap dengan berat
volume yang sama gas lain (biasanya udara):
Hydrogen= 0.07
Methane = 0.55
Carbon Monoxide = 0.97

Semakin Berat
Nitrogen - N2 (atmospheric) = 0.9723
Vapour Density of Air = 1
Ethane - C2H6 = 1.0378
Oxygen - O2 = 1.1044
Hydrogen Sulphide = 1.189
Carbon dioxide - CO2 = 1.5189
Propane = 1.56
Butane = 2.05
Ignition Sources / Sumber Pengapian

 Welders torch

 Hot plant or equipment

 Sparks from abrasive or cutting tools

 Electrical equipment

 Static electricity
What is (Hydrogen Sulphide) H2S?

Juga dikenal sebagai hidrogen sulfida, bau lembab,

minyak mentah asam, gas asam, ditemukan di:

Tambang, pabrik gas, pulp / kertas

Sistem pencernaan, pembuangan kotoran
Genangan air laut
Properties of H2S
 Colourless

 Odour of rotten eggs

 Highly toxic

 Heavier than air - VD1.189 (air = 1)

 Flammable - burns with blue flame

 Soluble in water and hydrocarbons

 Highly corrosive to certain metals

Toxicity/Tingkat Racun of H2S
Threshold - Konsentrasi di mana diyakini bahwa
personil dapat terkena setiap hari tanpa efek
samping

Hazardous - Konsentrasi yang dapat menyebabkan

kematian

Lethal - Konsentrasi yang akan menyebabkan

kematian dengan paparan jangka pendek
Bagaimana H2S Mempengaruhi individu
Ketika seseorang menghirup H2S, maka ia pergi
langsung melalui paru-paru dan ke dalam aliran
darah. Untuk melindungi diri, tubuh "mengoksidasi"
(rusak) H2S secepat mungkin menjadi senyawa
yang tidak berbahaya.

Jika individu menghirup begitu banyak H2S

sehingga tubuh tidak dapat mengoksidasi semua
itu, H2S menumpuk dalam darah dan individu
menjadi teracuni. Pusat-pusat saraf di otak yang
mengontrol pernapasan lumpuh. Paru-paru
berhenti bekerja dan orang itu sesak napas.
Faktor yang Mengatur Pengaruh H2S
 Duration
- The length of time the individual is
exposed.

 Frequency
- How often the individual has been
exposed.

 Intensity
- How much dosage (concentration) the
individual was exposed to.

 Individual Susceptibility
- The individuals physiological make up.
Effects of H2S

 H2S at Low Concentration

- May cause irritation of eyes, nose, throat and
vomiting.

 H2S at Moderate Concentration

- May cause excitement, headaches, dizziness,
nausea, vomiting and coughing, loss of
equilibrium.
 H2S at High Concentration
- May cause rapid loss of consciousness and
maybe death unless the victim is moved
to fresh air and first aid administered.

 If Alcohol is consumed within 24 hours of

exposure to H2S persons may become
hyper susceptible.
Measurement

 Hydrogen sulphide is measured in parts per

million (ppm)

 10ppm is same as 1” in 16 miles

 10,000 ppm = 1% H2S

 Effects H2S

 0.13 ppm = Minimal perceptible odour

 4.60 ppm = Easily detectable moderate odour

 10 ppm = Beginning of eye irritation

 27 ppm = Strong, unpleasant odour

 Effects H2S

 100 ppm = Coughing, eye irritation

- loss of
smell after 2/15 minutes

 200-300 ppm = Sense of smell quickly lost, eye

and respiratory tract inflammation after one
hour

 500-700 ppm = Loss of consciousness and

possible death 30/60 minutes
Effects H2S

 700-1000 ppm = Rapid unconsciousness,

cessation of respiration, then death

 1000-2000 ppm = Unconsciousness at once

with early cessation of respiration and death in a
few
minutes
 H2S
 Long and short term exposure limits of H2S by
comparison with other substances.

LTEL(ppm) 8hrs STEL (ppm)

15mins
CO2 5000 15000
CO 50 300
H2 S 5 10
LPG (Mixed) 1000 1250
H2S
In the hydro-carbon industry, H2S can be found in:

 Drilling Operations - recycled drilling mud, water for

sour crude, and blow outs.

 Tank Gauging - opening of tank hatch to measure

content, disturbance of hydrocarbon sludge following
vessel entry.

 Water/steam injection into a formation.

H2S Atmospheres
Arise when H2S is released from:

 Leaking valves

 Leaking flanges or joints

 Escape from vents

 Disturbance of sludge

 Stagnant seawater
 Vapour Density of H2S
 Is the ratio of the weight of a given volume of a gas or
vapour to the weight of an equal volume of another gas
(normally air)

 Vapour density of air = 1

 Hydrogen sulphide = 1.189

 Hydrogen = 0.07

 Methane = 0.55

 Carbon Monoxide = 0.97

 Remember H2S will eventually sink to low lying areas

Oxygen

 Normal air contains 20.8% oxygen.

 Any significant decrease from this level causes

problems to the human body.

 Oxygen detectors alarm levels normally set at

19%.
Oxygen Deficiency
Problems

19.5% Minimum permissible oxygen level.

15-19% Decreased ability for hard work.

12-14% Respiration increases, pulse rate rises, impaired co-ordination,

perception, judgement.

13-10% Respiration increases in rate and depth.

10-8% Mental failure, vomiting, unconsciousness.

Below 8% Coma in 40 seconds, convulsions, respiration ceases – death.

CO
 Properties
 Odorless, colourless
 Toxic
 Bonding with haemoglobin stronger than O2
 lighter than air
N2
 Properties
 Odorless, colourless
 Inert
 Asphyxian
 79% N2 in Air
Pengukuran Oksigen
Satuan : ……. % Vol.
Udara = 20,954 % O2 + N2 + gas
lainnya.

OKSIGEN dimonitor pada

21.0% volume
Effects of Oxygen Concentrations on Human
O2 Level (%) Effects
> 22 Oxygen enriched, extreme fire hazard
20.8 Normal oxygen concentration in air
19.5 Minimum safe level
16.0 Disorientation, impaired judgement / breathing
14.0 Faulty judgement, rapid fatigue
8.0 Mental failure, fainting
6.0 Difficulty in breathing, death in minutes

• Oxygen > 22% - Oxygen enriched atmosphere

• Serious fire hazard – clothing and hair will burn rapidly
• Oxygen < 19.5% - oxygen deficient atmosphere
• Can lead to fatality
Pengukuran Gas / Uap Mudah
Menyala / terbakar

........% LEL
UEL & LEL DARI GAS METHANE
 FLAMMABLE LIMITS OF GASES AND VAPORS
Gas LEL UEL Vapor LEL UEL
Acetylene 1.5 100 Acetone 2.6 12.8
n-Butane 1.5 8.5 Benzene 1.2 8.0
Carbon monoxide 12.5 74 Cyclohexane 1.3 8.0
Hydrogen 4.9 75 Diethyl ether 1.85 48
Methane 5.0 15.0 Ethyl alcohol 3.3 19
Natural Gas 3.8 13 Ethylene oxide 3.0 100
Propane 2.0 9.5 Methyl alcohol 7.3 36
Pentane 1.4 7.8 p-Xylene 1.1 7.0
Examples of Flammable Gases / Vapors :
• Methane
• Petroleum chemicals
• Leaks from gas cylinders
• Solvents for spray painting
Typical Confined Space, Vertical Access
(Ruang Tertutup Tipikal, Tempat masuk vertikal)

Sampling tube to botom (1 inch from botom)

Pipa pengambilan contoh harus dapat mencapai dasar
ruang terbatas (within 1 inch dari dasar)
The instrument take sampling from each level
Instrumen harus mengambil contoh setiap ketinggian
Instrument reading: 19.5% – 23.5% O2; LEL below 0%
and ½ of TLV / PEL on each level

Irregular Shaped Confined Spaced

(Ruang tertutup tidak beraturan)

 Sample method with typical confined space, taken

by Competence personnel inside tank
Teknik pengambilan sampling sama dengan tipe
tipikal. Petugas Kompeten masuk ke dalam tanki
dengan membawa instrumen untuk melakukan
pengujian seluruh tempat (ruang)
 Ruang Tertutup di dalam Ruang tertutup
lainnya
 Cara sampling sama dengan tipe
tipikal, tetapi kompartemen pertama
harus sudah bebas sebelum masuk ke
kompartemen lainnya.
 Sesudah ruang luar bebas, seorang
helper (seperti rigger, pipe fitter, dsb)
boleh ikut bersama Petugas Kompeten
untuk membantu membuka setiap
tingkap (hatch) yang terdapat di
dalamnya.
 Sesudah ruang kedua terbuka, Petugas Kompeten harus
hadir untuk mengambil sample, mengingat kondisi atmosfir
yang tidak berterima di ruang dalam (inner space) dapat
mengkontaminasi atmosfir di ruang luarnya.
Ruang tertutup dengan Penyekat
 Cara sampling sama dengan tipe tipikal. Tetapi
tipe seperti ini tidak dirancang untuk dapat
diventilasi degan baik.
 Petugas Kompeten harus memasuki setiap
kompartemen setelah dibebaskan, dan
melakukan pengujian segmen berikutnya.
 Pengujian Udara dalam Ruang Tertutup Harus
Dilakukan:
(Atmosphere Testing in Confined Space Shall Be Performed):
 Sebelum masuk bila ruangan kosong
(Prior to every entry when the space is vacant)

 Setelah diventilasi selama 10 menit (Bila ventilasi diperlukan)

(After a 10 minute ventilation period, if ventilation is necessary)

 Minimal setiap jam dimana ijin kerja diperlukan untuk ruang tertutup

(At least hourly for permit-required confined spaces)

 Atau lebih kerap, bilamana kondisi atau untuk jaminan karena

keraguan.
(More frequently, if conditions or suspicions warrant)
Hydrogen Sulphide (H2S):
• Bersifat racun, tidak berwarna, gas mudah terbakar.
(Toxic, colorless combustible gas)
• Lebih berat dari udara (Heavier than air)
• Berbau seperti telur busuk (Smells like “rotten” eggs)
• Meningkatkan tekanan darah. Gangguan fungsi otak yang
mengendalikan pernafasan.
(Builds up in the bloodstream. Paralyzes the nerve centers in the brain that control breathing).
• Nilai Ambang Batas: 10 PPM (PEL : 10 PPM)
• Gunakan detektor tube atau alat pendeteksi H2S untuk menilai
jumlah konsentrasi H2S
(Use detector tubes or appropriate H2S meter to determine concentration level)
Karbon Monoksida (CO):
• Bersifat racun, tidak berwarna, tidak berbau, gas mudah terbakar
(Toxic, colorless, odorless, combustible gas)

• Lebih ringan dari udara (Lighter than air)

• Hasil produksi dari pembakaran pada mesin (By-product of combustion)

• Masuk tubuh melalui pernafasan (Enter body by inhalation)

• Pengaruh hemoglobin yang ekstrim – 200 hingga 300 kali dari
oksigen. Mengganti oksigen dan menyebabkan gangguan pernafasan.
(Extreme affinity for hemoglobin – 200 to 300 times that of oxygen. Replaces
oxygen and causes asphyxiation).
• Nilai Ambang Batas: 25 PPM (PEL : 25 PPM)
EFFECTS OF CARBON MONOXIDE

Level (PPM) Effects and Symptoms Duration

25 PEL (Long Term) 8 hrs
200 Slight headache, discomfort 3 hrs
400 Headache, discomfort 2 hrs
600 Headache, discomfort 1 hr
600 – 1000 Confusion, headache, nausea 1 –2 hrs
1000 – 2000 Tendency to stagger 30 mins
2000 – 2500 Unconsciousness 30 mins
4000 Fatal < 1 hr
 (UAP HIDROKARBON)

• Minyak mentah dan produk dari minyak/ gas

(Crude oils and petroleum products)

• Menghasilkan dampak narkotik. Gejala sakit

kepala, iritasi mata, pusing semacam mabok
(Creates a narcotic effect. Symptoms includes headaches, eye irritation,
dizziness similar to drunkenness).

• Konsentrasi tinggi dapat berakibat kematian (High

concentrations leads to paralysis & death)

• Nilai Ambang Batas 250 PPM (PEL: 250

PPM)
 HYDROCARBON VAPORS
• Solvents (Pelarut):
 Paint solvents – nausea & dizziness (Pelarut cat - pusing)
 Alcohols e.g. ethanol, n-butanol, iso-propanol. Irritation to
mucus membranes of the eyes & respiratory tract. (Iritasi
saraf mata dan gangguan pernafasan)
 Ketones e.g. MEK, MIBK. Causes dermatitis. High
concentrations irritates eyes, nose & throat. (Iritasi
konsentrasi tinggi pada mata, hidung dan tenggorokan)
 Toulene and xylene. Irritates eyes, throat and skin. High
concentrations causes pulmonary edema, anorexia, nausea
and abdominal pain. (Iritasi mata, hidung dan kulit.
Konsentrasi tinggi menyebabkan pulmonary edema, anorexia,
nausea dan abdominal pain)
 EFFECTS OF HYDROCARBON VAPORS
Dampak Uap Hidrokarbon
Level (PPM) Effects / Symptoms
1000 Irritation to the eyes within one hour

2000 Irritation the eyes, nose and throat, dizziness and

unsteadiness within 30 minutes.
7000 Symptoms as of drunkenness within 15 minutes.

10000 Rapid onset of drunkenness which may lead to

unconsciousness and death
20000 Paralysis and death occur very quickly
