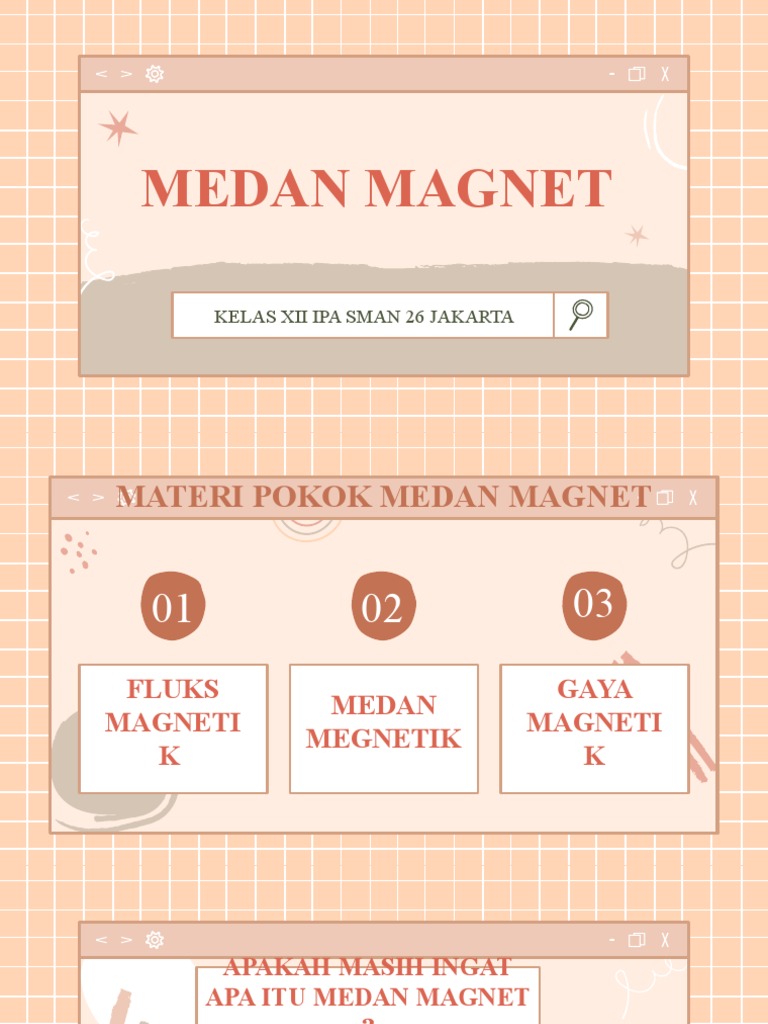

MEDAN MAGNET
KELAS XII IPA SMAN 26 JAKARTA
MATERI POKOK MEDAN MAGNET
01 02 03
FLUKS GAYA
MEDAN
MAGNETI MAGNETI
MEGNETIK
K K
APAKAH MASIH INGAT
APA ITU MEDAN MAGNET
?
Medan magnet adalah ruang disekitar
magnet yang masih dipengaruhi oleh gaya
magnet.
Medan magnetik selain ditimbulkan oleh
magnet,juga dapat ditimbulkan oleh arus
listrik dalam suatu penghantar.
02
MEDAN
MAGNETIK
MEDAN MAGNET PADA
SOLENOIDA DAN TOROIDA
Solenoida merupakan kumparan
kawat berbentuk tabung Panjang
dengan lilitan kawat yang sangat
rapat.
Sedangkan toroida merupakan
solenoida yang dilengkungkan
sehingga berbentuk lingkaran.
induksi magnet dipusat solenoida: Ket:
r = jari-jari toroida (m)
induksi magnet diujung solenoida : N = jumlah lilitan pada
selenoida /toroida
L = Panjang kawat
pengantar(m)
Pada toroida, besar induksi magnet dipusat jari-jari I = kuat arus ( A)
dinyatakan : induksi magnet (Wb/
atau Tesla)
permebealitas ruang
hampa Wb/Am)
Contoh soal
Sebuah solenoida yang Panjang nya 3 meter
memilki 1.000 lilitan. jika solenoida tersebut
dialiri arus sebesar 1 A. tentukan besar Induksi
magnet pada ujung selenoida !
Pembahasan :
Jawab:
Diketahui:
L = 3 m ; N= 1,000; =
I =1A = 0,67 . Wb/
Ditanya : B ?
sebuah toroida memiliki 60 lilitan dan jari-jari 10 cm. jika kuat arus yang
melalui toroida sebesar 200 mA,tentukan besar induksi magnet dalam didalam
toroida tersebut !
Induksi Magnet Dipusat
Toroida:
Diketahui :
r = 10 cm =0,1 m =
I = 200 mA = 0,2 A
N = 60 lilitan = 240. Wb/
03
GAYA
MAGNETIK
YUK SIMAK
Gaya magnetik/ gaya lorentz
Gaya yang bekerja pada
sebuah penghantar listrik
dalam medan magnet
Menentukan arah gaya lorentz
contoh :
Dari gambar berikut ini,
tentukan arah gaya Lorentz
pada kawat !
gaya Lorentz pada kawat lurus Panjang
berarus
Besar gaya Lorentz pada kawat:
𝐹=𝐵𝐼𝐿sin
𝜃
=gaya lorentz[N]
I=arus listrik [A]
B=besar induksi magnet [T
Jika I tegak lurus B(=)maka
sin =1,sehingga L= Panjang kawat penghantar [m
=sudut antara arah arus listrik dan induksi
magnet
Contoh soal
Perhatikan gambar berikut!
Seutas kawat berada diantara dua magnet
yang memiliki besar induksi magnetic 0,02
tesla. Jika besar kuat arus yang mengalir
u s
pada kawat adalah 5 A, tentukan besar dan
arah gaya magnetic yang bekerja pada
kawat sepanjang 10 cm!
Penyelesaian :
Diketahui :
B= 0,02 Tesla
I=5A
L = 10 cm = 0,1 m
Ditanya F =…? u s
F= 0,02. 5. 0,1
F = 0,01 N ( masuk
bidang)
Gaya Lorentz pada kawat sejajar
Jika arah arus searah, Jika arah arus berlawanan
maka gaya Lorentz arah, maka gaya Lorentz
Tarik- menarik tolak menolak
Besar gaya Lorentz
pada kawat sejajar;
Ket :
permebealitas ruang hampa Wb/Am)
I = kuat arus (A)
= kuat arus pada kawat 1
= kuat arus pada kawat 2
L = Panjang kawat pengantar (m)
a= jarak antara kedua kawat (m)
Contoh soal
Dua buah kawat dengan konfigurasi seperti gambar
dibawah ini !
𝐼 1 =2 𝐴 𝐼 2 =3 𝐴
Tentukan besar dan arah gaya magnetic yang bekerja
pada kawat II untuk Panjang kawat 0,5 meter!
Penyelesaian:
Diketahui :
L = 0,5 m
Ditanya F = ..?
= 6. N
( menuju kawat 1)
Tugas
resume materi,serta buat soal dan jawaban
sendiri,sebanyak 2 nomor!
Boleh diketik atau ditulis tangan, kemudian
dikumpul digoogle classroom!
