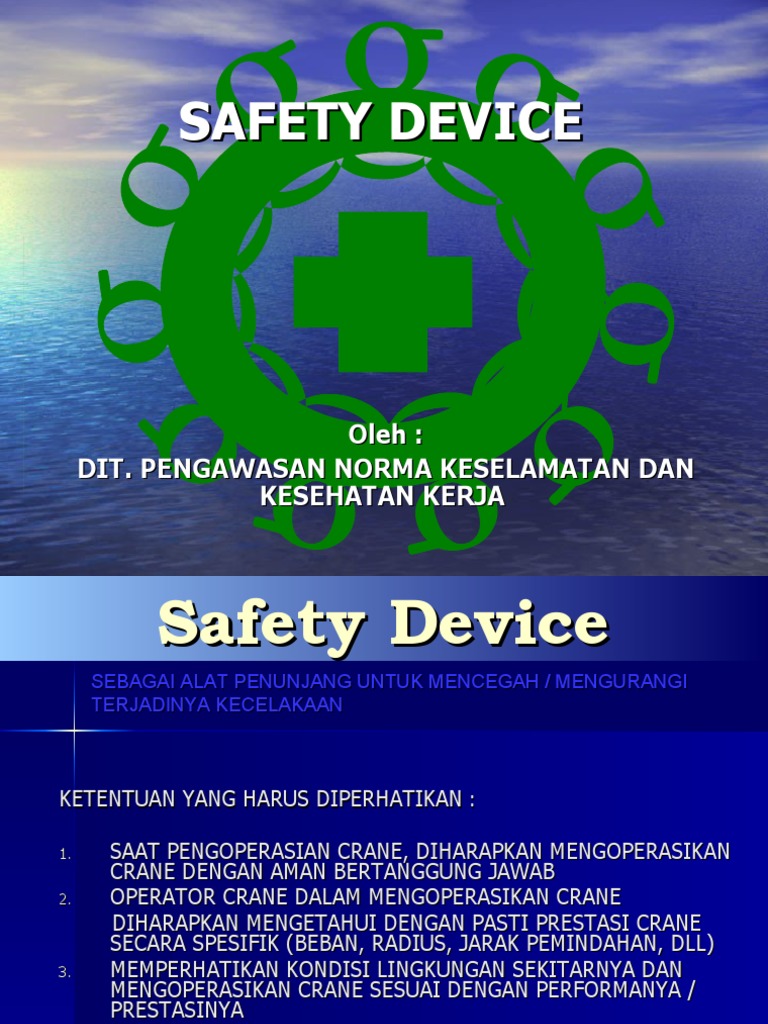

SAFETY DEVICE

Oleh :
DIT. PENGAWASAN NORMA KESELAMATAN DAN
KESEHATAN KERJA
 Safety Device
SEBAGAI ALAT PENUNJANG UNTUK MENCEGAH / MENGURANGI
TERJADINYA KECELAKAAN

KETENTUAN YANG HARUS DIPERHATIKAN :

1. SAAT PENGOPERASIAN CRANE, DIHARAPKAN MENGOPERASIKAN

CRANE DENGAN AMAN BERTANGGUNG JAWAB
2. OPERATOR CRANE DALAM MENGOPERASIKAN CRANE
DIHARAPKAN MENGETAHUI DENGAN PASTI PRESTASI CRANE
SECARA SPESIFIK (BEBAN, RADIUS, JARAK PEMINDAHAN, DLL)
3. MEMPERHATIKAN KONDISI LINGKUNGAN SEKITARNYA DAN
MENGOPERASIKAN CRANE SESUAI DENGAN PERFORMANYA /
PRESTASINYA
 Safety Device
1. Alat Pencegah Beban Lebih & Alat Peringatan Beban Lebih
- sakelar limit
- jarak berhenti antara bagian atas blok kait / puli katrol dan bagian bawah dari
tromol, puli katrol, frame troli 50 mm - 250 mm.
- keran jib : hubungan antara radius kerja dan beban pengangkatan.
- alat peringatan berupa bel.
2. Alat Peringatan untuk mengangkat, memutar, berjalan, menurunkan atau hanya
digunakan selama selama travelling.
3. Indikator Sudut Jib.
4. Boper, Stopper, Penutup Roda
5. Peralatan Anti Benturan (Pegas) ; untuk 2 kran yang berhadapan
6. Jepitan / Clamp Rel dan Jangkar.
7. Safety Device untuk Kejut Listrik (saklar di bawah tangga)
8. Safety Device untuk menghentikan penurunan.
9. Sistem anti benturan akan menghentikan otomatis gerakan keran.
 Safety Device
ALAT – ALAT KESELAMATAN / PENGAMAN

 ALARM
 SIGNAL / LAMPU
 LOAD INDICATOR (ALAT PENCEGAH BEBAN
LEBIH)
 BOMBER / STOPER
 ANTI TWO BLOCK
 ALAT PEMADAM API RINGAN
 ALAT PENGUKUR KECEPATAN ANGIN
 DLL
 Safety Device
FOR MOBILE CRANE

1. ANTI TWO BLOCK

2. LOAD INDICATOR
3. ANGLE INDICATOR
4. BOOM STOPER
5. TABEL BEBAN
6. APAR (ALAT PEMADAM API RINGAN)
 Safety Device
FOR FIXED CRANE

1. ANTI TWO BLOCK

2. LOAD INDICATOR
 Safety Device
SAFETY DEVICE FOR OVERHEAD CRANE

LIMIT SWICHT UNTUK :

1. HOISTING
2. TRAVELLING
3. TRANSVERSING
LIMIT PEMBERAT

SWITCH
JENIS
PEMBERAT TALI KAWAT

PEMBERAT
PULI

KAIT
LIMIT SWITCH RUMAH SWITCH

JENIS TUAS
SWITCH

ROD
50 mm ATAU LEBIH

TUAS
TUAS

BLOK KAIT
LIMIT SWITCH JENIS ULIR
RODA GIGI TUAS LIMIT TUAS LIMIT
TROMOL BAWAH ATAS

ULIR PEMBAWA
RODA GIGI
LIMIT SWITCH JENIS NOK / CAM
LIMIT SWITCH DG TUAS V
LIMIT SWITCH DG TUAS ROL
STOPPER RODA
STOPPER

BOPER
STOPPER UNTUK HOIST

PENYERAP TUBRUKAN (KARET KERAS)

BOPER UNTUK REL TRAVELLING

PENYERAP TUBRUKAN
(ABSORBER)
STOPER RODA UNTUK
REL TRAVELLING
ALAT ANTI BENTURAN
DENGAN LIMIT SWITCH
CRANE A CRANE B

LIMIT SWITCH

LIMIT SWITCH

JARAK
DEFLEKSI
 SISTEM ANTI BENTURAN
ULTRASONIC

REL

CRANE A CRANE B

T=PROYEKTOR
R=PENERIMA
L=JARAK
PERINGATAN

T
JEPITAN REL
JANGKAR
 SAFETY LIMIT SWITCH

PELAT
TANGGA

LIMIT
SWITCH
REM ELEKTROMAGNETIK
JENIS RODA
REM ELEKTROHIDROLIK
 REM BAN
ELEKTROMAGNETIK
BAN

ELEKTRO
MAGNIT
PEMBERAT

BAUT
PENYETEL
REM CAKRAM HIDROLIK
DENGAN PEDAL KAKI
TANKI OLI PENGELUARAN
PIRINGAN UDARA PIRINGAN
BAGIAN REM

PISTON REM

PIPA

SILINDER HIDROLIK
DENGAN PEDAL KAKI
 REM MEKANIK
RODA PASAK PRINGAN GESEK

RODA GIGI
PENGGERAK
SAMPING
PINYON

LIDER GIGI
Sekian
