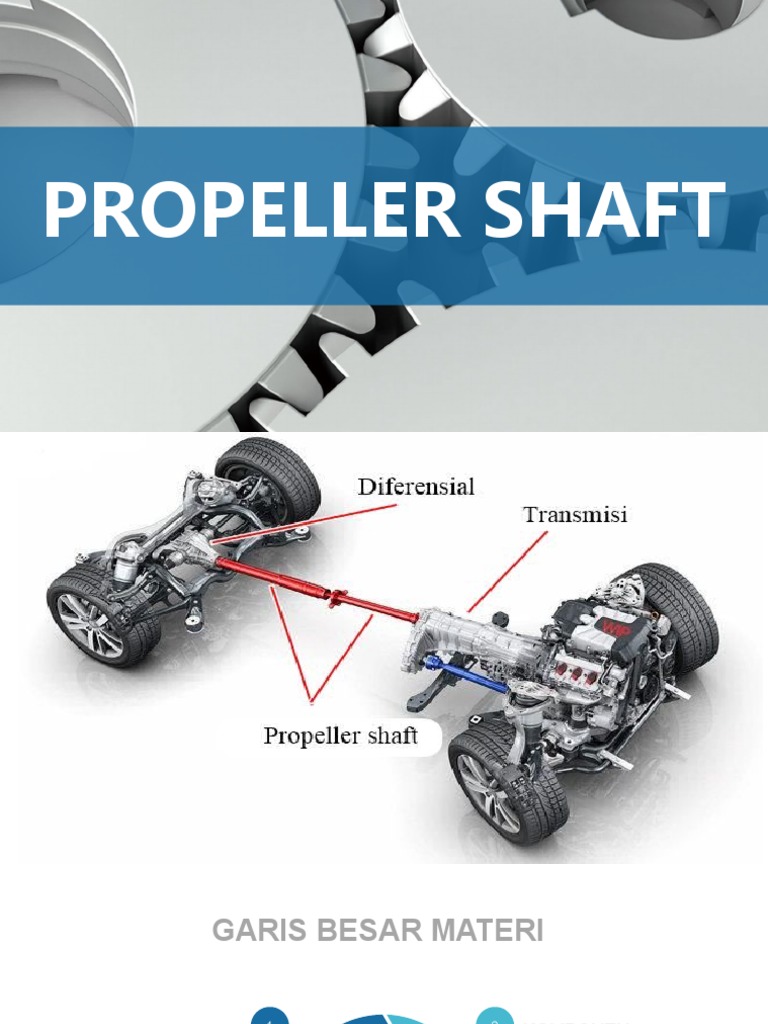

PROPELLER SHAFT

GARIS BESAR MATERI

1 2 KOMPONEN
FUNGSI

TIPE-TIPE 3 4 CARA KERJA

 FUNGSI

Meneruskan putaran menuju Gardan

Menahan kendaraan dari getaran berlebih

Menghasilkan putaran yang baik

Meneruskan tenaga penggerak

请替换文字内容
Mengatur jarak
 KOMPONEN

1 SLEEVE YOKE
Berfungsi sebagai penghubung
antara poros transmisi dengan
poros propeller

Sumber: www.indiamart.com
 KOMPONEN

UNIVERSAL JOINT
2 2 Fungsi utama

- Sebagai penghubung
antara sleeve yoke dengan
drive shaft
- Sebagai komponen yang
memungkinkan poros
propeller tetap berputar
Sumber: www.uniortools.com
 KOMPONEN

3 DRIVE SHAFT
Berfungsi sebagai bagian yang
akan meneruskan gaya puntir
dan putaran dari transmisi
menuju poros gardan

Sumber: www.shutterstock.com
 KOMPONEN

4 FLANGE YOKE
Berfungsi sebagai penghubung
antara drive shaft dengan
poros gardan

Sumber: www.alibaba.com
 KOMPONEN

5 CENTER BEARING
- Sebagai penghubung antar
2 poros propeller
- Menjaga putaran poros
- Mengurangi beban punter
- Meredam getaran

Sumber: www.tokopedia.com
 TIPE-TIPE

Pada umumnya poros propeller terdiri dari 2 tipe yaitu tipe 2 universal joint
dan tipe 3 universal joint .

Tipe 2 universal joint

01
Pada poros propeller ini
terdiri dari 2 buah
sambungan universal.

04
Tipe 3 universal joint
Pada poros propeller ini
terdiri dari 3 buah
sambungan universal.
 JENIS-JENIS
01
Hookes Joint
02

Slip Joint

03 Trunion Joint

Flexible Joint

04
Constant Velocity Joint
05
 1

Flexible Velocity Joint Slip Joint

Pada model ini dapat membuat kecepatan Pada bagian ujung poros
sudut yang lebih baik sehingga dapat propeller yang terhubung pada
mengurangi getaran dan suara bising output transmisi dihubungkan
dengan alur-alur untuk
pemasangan slip joint
 3

Trunion Joint Flexible Joint

Sambungan ini merupakan Model ini mempunyai
kombinasi dari jenis hookes keuntungan tidak mudah aus,
joint dengan slip joint tidak berisik, dan tidak
memerlukan minyak
 5

Tipe shell bearing cup

Hookes Joint
Pada umumnya poros propeller menggunakan Tipe solid bearing cup
tipe ini , karena kontruksinya sederhana serta
berfungsi akurat dan konstan. Terdapat 2 tipe
dalam hookes joint
HATUR NUHUN
