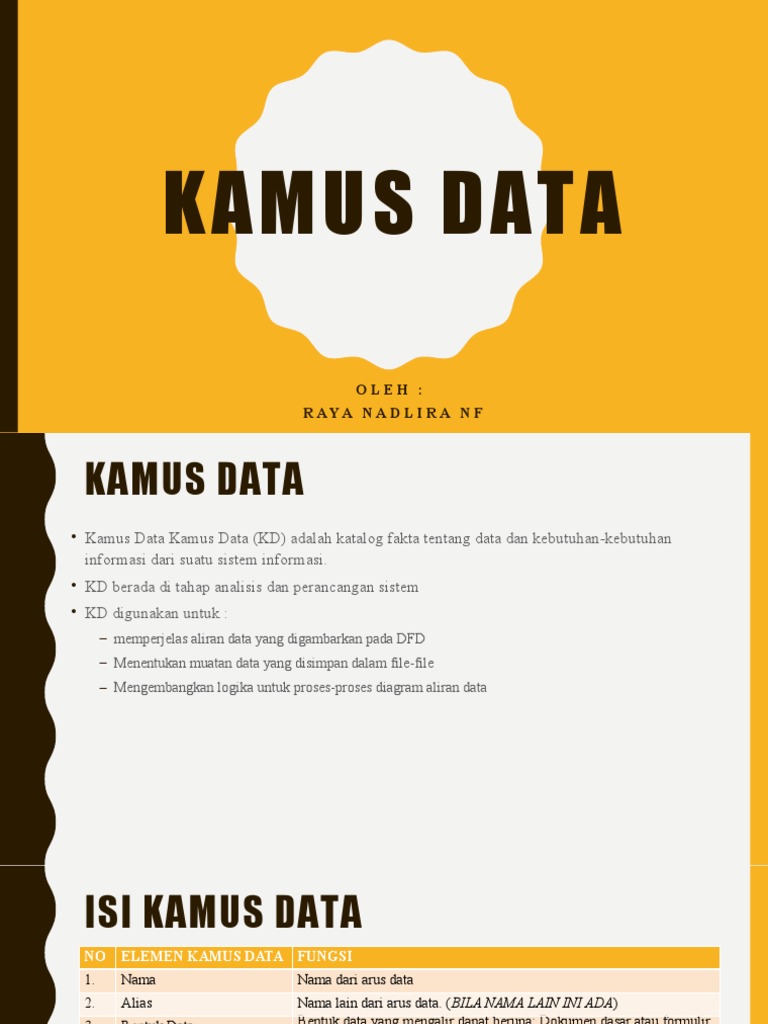

KAMUS DATA

OLEH :
R AYA N A D L I R A N F
 KAMUS DATA
• Kamus Data Kamus Data (KD) adalah katalog fakta tentang data dan kebutuhan-kebutuhan
informasi dari suatu sistem informasi.
• KD berada di tahap analisis dan perancangan sistem
• KD digunakan untuk :
– memperjelas aliran data yang digambarkan pada DFD
– Menentukan muatan data yang disimpan dalam file-file
– Mengembangkan logika untuk proses-proses diagram aliran data
ISI KAMUS DATA
NO ELEMEN KAMUS DATA FUNGSI
1. Nama Nama dari arus data
2. Alias Nama lain dari arus data. (BILA NAMA LAIN INI ADA)
3. Bentuk Data Bentuk data yang mengalir dapat berupa: Dokumen dasar atau formulir,
Dokumen hasil cetakan computer, Laporan tercetak, Tampilan di layar
monitor, Variabel (berubah-ubah), Parameter (tetap), dan Field
4. Arus data Menunjukkan dari mana data mengalir dan ke mana data akan menuju.
5. Informasi tambahan Seperti tipe data, nilai data, batas data dan komponen yang membentuk
data.
6. Periode Periode ini menunjukkan kapan terjadinya arus data ini.
7. Volume Untuk mengidentifikasikan besarnya simpanan luar yang akan
digunakan, kapasitas dan jumlah dari alat input, alat pemroses dan alat
output.
8. Struktur Data Menunjukkan arus data yang dicatat di kd terdiri dari item-item data
apa saja.
CONTOH KASUS
1.4

Membuat
Faktur Faktur
Pengiriman
penjualan

Gudang
Tembusan permintaan
persediaan
KAMUS DATA
Nama arus data : TEMBUSAN PERMINTAAN PERSEDIAAN
Alias : Faktur
Bentuk data : Dokumen cetakan komputer
Arus data : Proses 1.4P - Gudang
Proses 1.4P – Bagian Pengiriman
Penjelasan : Tembusan dari faktur penjualan utk meminta brg dr gudang
Periode : Setiap kali terjadi penjulan (harian)
Volume : Volume rata-rata tiap hari 100 dan vol puncak 150.
Struktur data : Tembusan permintaan persediaan dari item
Data:
Kode Langganan Satu sampai dgn maksimum 10X
nama langganan Kode Brg
Tanggal Penjualan Nama Brg
Nomor Faktur Unit jual
STRUKTUR DATA
• Struktur data terdiri dari elemen-elemen data yang disebut dengan item data.
Notasi Arti
= Terbentuk dari atau terdiri dari atau sama dengan
+ And
[] Salah satu dari (memilih salah satu)
| Sama dengan simbol [ ]
M{ }M Iterasi mulai minimum m kali dan max m kali
() Optional (dapat ada dan tidak ada)
* Keterangan setelah tanda ini komentar
CONTOH
Tembusan Permintan Persediaan = Kode Langganan +
Nama Langganan + Tanggal Penjualan + Nomor Faktur + 1{
Informasi Barang }5 + Total Penjualan + ( Potongan Penjualan) + Pajak
Penjualan + Total Dibayar + Jenis Penjualan
Informasi Barang = Kode Barang + Nama Barang + Unit Jual + Harga Satuan + Total Harga Jenis
Penjualan = [ Cash | Credit ]
LATIHAN!
• Buatlah kamus data dan Struktur data dari ccontoh kasus berikut!
CONTOH LAIN
• Nama = gelar+nama_pertama+nama_tengah+nama_akhir
• Gelar = [Tuan|Nyonya|Nona|Doktor|Profesor]
• Nama_pertama = karakter_valid
• Nama_tengah = karakter_valid
• Nama_akhir = karakter_valid
• Karakter_vald = [A-Z|a-z|0-9|’|-| ]
• Pemesanan = nama_pelanggan + tujuan_pengiriman + 1{item}10
• tinggi sekarang = * satuan: sentimeter; rentang: 1-200 *
• Jenis_kelamin = * nilai :[P|W] *
• a = 1{b}
• a = {b}10
• a = 1{b}
• 10 a = {b}
ADA PERTANYAAN?
