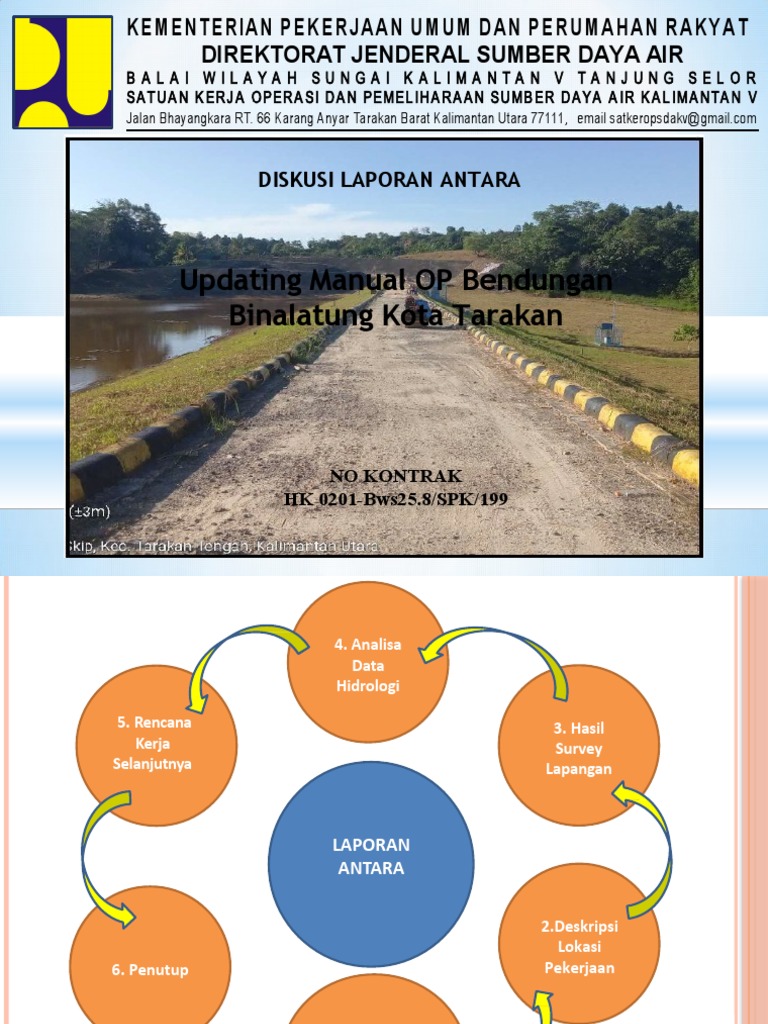

KE M E N TE R IA N P EK E R JA A N U M UM D A N P E RU M A H A N R A KY A T

DIREKTORAT JENDERAL SUMBER DAYA AIR

B ALA I WILAYA H SUNGA I K ALIMA NTA N V TA NJUNG SEL OR
SA T U A N K ERJ A OPER A SI D A N PEMEL IH A RA A N SU MB ER D A YA A IR K A L IMA NTA N V
Jalan Bhayangkara RT. 66 Karang Anyar Tarakan Barat Kalimantan Utara 77111, email satkeropsdakv@gmail.com

DISKUSI LAPORAN ANTARA

Updating Manual OP Bendungan

Binalatung Kota Tarakan

NO KONTRAK
HK 0201-Bws25.8/SPK/199
 4. Analisa
Data
Hidrologi

5. Rencana 3. Hasil
Kerja Survey
Selanjutnya Lapangan

LAPORAN
ANTARA

2.Deskripsi
Lokasi
6. Penutup Pekerjaan

1. Pendahuluan
 PENDAHULUAN
 Latar Belakang
Dengan semakin berkembangnya seluruh aspek kehidupan sebagai dampak meningkatnya laju
pertumbuhan penduduk dan pembangunan, maka meningkat pula kebutuhan dan
tuntutan pelayanan air baku kepada masyarakat. Sehingga dibutuhkan pengoperasian
bendungan/ waduk yang ada secara optimal. Guna menunjang kinerja bendungan/ waduk
yang optimal, maka dibutuhkan paduan Manual Operasi dan Pemeliharaan Bendungan/
Waduk yang ada. Maka Balai Wilayah Sungai (BWS) Kalimantan III sebagai pemilik bangunan
bendungan/ waduk yang ada wajib untuk membuat paduan pengoperasian bendungan Binalatung
Kota Tarakan.
 Maksud
Maksud dan tujuan dilaksanakannya Updating Manual OP adalah :
a) Mengidentifikasi dan menginventarisir manual, panduan dan hal sejenis pedoman yang terkait
dengan operasi dan pemeliharaan sarana dan prasarana.
b) Menyusun parameter-parameter operasi dan pemeliharaan sarana dan prasarana.
c) Menyusun manual operasi pada prasarana di lokasi kegiatan.
d)Menyusun manual pemeliharaan sarana dan prasarana SDA.
e) Menyusun petunjuk teknis dalam rangka pemeliharaan dan operasi bangunan yang meliputi
kegiatan-kegiatan dalam operasi dan pemeliharaan dan tata cara operasi sarana dan prasarana.
f) Menguji coba manual operasi dan pemeliharaan sarana dan prasarana.
g)Menyusun laporan manual operasi dan pemeliharaan sarana dan prasarana.
 Sasaran
Sasaran / Target untuk Kegiatan Updating Manual OP adalah terbentuknya laporan Updating
Manual OP sesuai kondisi aktual
 Lingkup Kegiatan

1) Kegiatan Persiapan
2) Kegiatan Survey
3) Kegiatan Analisa
4) Kegiatan Pelaporan dan Gambar
5) Presentasi dan Diskusi

 Laporan Antara

1) Kondisi Umum wilayah studi

2) Isu dan permasalahan di lapangan
3) Menyajikan data-data hasil survey lapangan
4) Menyajikan hasil analisa data lapangan
5) Prosedur tindak lanjut hasil analisa data hingga diperoleh output pekerjaan
berupa data teknis pekerjaan
6) Penutup
 DISKRIPSI LOKASI PEKERJAAN
 Gambaran Umum Bendungan Binalatung

Embung Binalatung Terletak di terletak di Kampung Satu Skip, yang masih di dalam wilayah
Kecamatan Tarakan Tengah, Kota Tarakan Kalimantan Utara.Secara geografis berada pada
posisi Koordinat 3°20'12.61“ LU dan 117°37'6.60“BT.
 Data Teknis Bendungan Binalatung
HASIL SURVEY LAPANGAN
 PENGAMATAN KONDISI VISUAL
BENDUNGAN BINALATUNG

1. Kondisi jalan menuju bendungan tergolong rusak

3. Lereng Up Stream masih baik , lereng berupa konblok
4. Lereng Down Stream masih baik, lereng berupa gebalan rumput
5. Kondisi Tampungan tidak mengalami keringan, tidak terdapat sedimentasi
6. Pelimpah berfungsi baik
9. Sisi Kanan Puncak baik
10. Sisi Kiri Puncak baik
2. Puncak Tubuh Embung tidak ada lapisan perkerasan
7. Pintu Intake masih baik, ulir dan daun pintu mengalami kekaratan
8. Outlet Pembuang/Penguras masih baik
11. Lereng Genangan masih baik rumput dipotong rapih
12. Jembatan masih berfungsi baik, tidak mengalami penurunan
13. Mercu masih baik dan berfungsi
14. Pos jaga masih baik, tumbuh rumput liar di sekitar pos jaga
15. Sebagian cat pada Rumah Pompa mengelupas
 REKOMENDASI SOLUSI PEMECAHAN

1. Kondisi jalan yang masih berupa tanah perlu dilakukan perbaikan dengan
2. Pemeliharaan berkala atau melakukan perkerasan pada lapisan tubuh
4. melakukan pemeliharaan rutin atau memberi pelumas pada ulir pintu
5. Pemeliharaan rutin dengan pemangkasan rumput pada sekitar pos jaga
6. Pengecatan ulang pada rumah pompa
pelapisan perkerasan jalan
bendungan
intake dan pengacatan ulang pada daun pintu yang berkarat
7. Pemeliharaan rutin atau melakukan pembersihan lumut pada pelimpah
8. melakukan pemeliharaan rutin atau melakukan plesteran ulang pada pilar
bangunan intake
 PENGAMATAN KONDISI VISUAL
BENDUNGAN BINALATUNG

HASIL PENGAMATAN VISUAL

1. Kondisi bangunan cekdam sebagian masih baik
4. Sayap hulu dan hilir bangunan cekdam masih baik
2. Terjadi kerusakan lantai hilir bangunan cekdam
3. Pasangan bronjong mengalami penurunan
4. Sayap hulu dan hilir bangunan cekdam masih baik
5. Terdapat Sedimentasi pada hulu bangunan cekdam

SOLUSI PEMECAHAN
1. Perbaikan lantai hilir bangunan cekdam yang rusak
2. Perbaikan pas. bronjong yang mengalami penurunan
3. Pengangkatan sedimetasi pada hulu bangunan
 PENGAMATAN KONDISI VISUAL
BENDUNGAN BINALATUNG

HASIL PENGAMATAN VISUAL

1. Kondisi bangunan cekdam sebagian masih baik
2. Terdapat Sedimentasi pada hulu bangunan cekdam
3. Sayap hulu dan hilir bangunan cekdam masih baik

SOLUSI PEMECAHAN

1. Pengangkatan sedimetasi pada hulu bangunan

 ANALISA DATA HIDROLOGI
Data Hujan yang digunakan dalam analisa dicatat oleh Stasiun Juwata dengan rentang
waktu pencatatan tahun 2002 - 2021
 Tahun Hujan mm P(x >= Xm) T Hujan Rencana (mm) Menurut Probabilitasnya
2002 177.50 Probabilitas Kala-Ulang NORMAL LOG-NORMAL GUMBEL LOG-PEARSON III
2003 132.60 XT KT XT KT XT KT XT KT
2004 177.30 0.5 2. 129.025 0.000 127.205 -0.080 125.267 -0.164 125.582 -0.075
2005 104.10 0.2 5. 148.279 0.842 146.907 0.782 145.484 0.719 146.147 0.811
2006 147.00 0.1 10. 158.343 1.282 158.392 1.284 158.870 1.305 159.415 1.319
2007 109.20 0.04 25. 169.076 1.751 171.630 1.862 175.782 2.044 175.948 1.896
2008 131.80 0.02 50. 176.009 2.054 180.765 2.262 188.329 2.592 188.166 2.288
2009 100.30 0.01 100. 182.245 2.326 189.395 2.639 200.783 3.137 200.345 2.655
2010 137.90 0.001 1,000.000 199.721 3.090 215.840 3.795 241.936 4.936 241.741 3.753
2011 114.60
2012 137.50
Ket : 1. X T = m + K T * s
2013 117.40
2014 117.40 2. Menurut Uji Chi-Kuadrat, yang terbaik menggunakan distribusi NORMAL
2015 103.60 3. Sedangkan menurut Uji Smirnov-Kolmogorov, yang terbaik menggunakan distribusi LOG-NORMAL
2016 135.80 4. Hitungan dilakukan dengan menggunakan rumus dalam buku 'Applied Hidrology', 1988, Ven Te Chow, et. al.
2017 157.20
2018 115.80
2019 132.00 Analisa Frekuensi dengan 4 (Empat) Distribusi untuk
2020
2021
130.40
101.10
menentukan Curah Hujan Rencana.
Sumber : Analisa Perhitungan

Distribusi Terpilih Adalah Distribusi Normal

 Tanggal Bulan
Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
01 7 74 25 - - - - 26 - - - -
02 5 - 6 - 12 - - 35 - - 14 -
03 56.1 - 37 - - - - - 8 - 70 -
04 6 - 3.1 25 - - - - 27 - 20.1 8
05 - - 54 42.1 - - 10.1 - - - 6.1 -
06 87 - 15.1 - - - - 23.1 - - 9 -
07 25.1 10 - 8 - - - - 10 - 14 -
08 - 20 - - 27 - 14.1 37.1 - 30 5 -
09 - 71.1 3 - 10 - - - - 21 - -
10 - - - - - - - 1.1 - - - 15
11 - - 5 - - - 5 - 21 - 12 -
12 - 72.1 8 - - - - - - 19 7 -
13 11 34.1 - - 37.1 - 33 20 41.1 - - 12.1
14 - - - - 15 11 - 13 - - 30.1 -
15 - - - 10.1 3 - - - - - 70 -
16 19.1 - - 8 - - 14.1 - 51 - - -
17 - - - - - 22.1 - 12.1 4.1 - 54 -
18 - - 5 - - 46 - - - 7.1 17.1 17
19 - - 3 5 - 8.1 3 8 46.1 - 6 -
20 - - 63.1 - - - 5.3 - 19 - 10.1 -
21 - 28.1 - 35 - - 20.1 25.1 - 48 - -
22 11.1 10 - 18.1 - - 17 - - - - 10.1
23 - - - - - 34 - - - 130 65.1 20
24 2 - 15.1 - - 3 10 - - 37.1 40 -
25 29 - 5 - - 1 35.1 30 71 23 15 45.1
26 25 38.1 - - 55 - 12.1 25 - - - -
27 18 54 - - - 17.1 - - - 72 54 -
28 2 - 3 - - 65 9 - 6 8 37 27
29 21 8 12 - - - - - - 18 18
30 6 - 3 - 2 - - - - 10.1 9.1
31 - - - - - 3.1 -
Hujan Maks 87 74.01 63.05 42.05 55.01 65.04 35.05 37.05 71.01 130.02 70.01 45.07
J. Curah Hujan 330.47 411.4 258.42 166.24 159.15 209.39 187.77 255.47 304.45 398.38 583.69 181.41
J. Hari Hujan 31 28 31 30 31 30 31 31 30 31 30 31
J. Data (1-15) 15 15 15 15 15 15 15 15 15 15 15 15
J. Hujan (1-15) 197.18 281.26 156.23 85.12 104.14 11 62.18 155.29 107.16 70.07 257.36 35.14
J. Data(16-31) 16 13 16 15 16 15 16 16 15 16 15 16
J. Hujan (16-31) 133.29 130.14 102.19 81.12 55.01 198.39 125.59 100.18 197.29 328.31 326.33 146.27
 TARAKAN UTARA
PETA DAERAH ALIRAN SUNGAI (DAS)
BINALATUNG
U

tung LEGENDA:
S. Binala

TARAKAN TENGAH

KEL. KAMPUNG ENAM

INSET

KEL. KAMPUNG SATU SKIP

ng
latu
ina
S. B

TARAKAN TIMUR
E MBUNG Binalatung

Intake

IPA

KEL. KARANG ANYAR

KEL. PAMUSIAN

KEL. PANTAI AMAL

KEL. KAMPUNG ENAM

Analisa Banjir Rencana dilakukan Untuk memprediksi Debit

banjir kala ulang tertentu yang terjadi di Catchment Area
Bendungan Binalatung.

Menggunakan HSS Nakayasu

 No. Karakteristik Nilai
2
1 Luas DAS (A) km 23.98
2 Panjang Sungai Utama (L) km 30.67
3 Parameter (a) 2.000
4 Koef. Limpasan (K) 0.750
5 Hujan Satuan (Ro) 1
Sumber : Peta Topografi

Perhitungan Hujan Jam-jaman Metode Bell Shape PSA 007

Jam Ke- Hujan Jam-Jaman (mm)
1 2.97 3.17 3.38 3.52 3.64 3.99 12.53
2 8.38 9.50 10.40 11.44 12.12 14.28 50.14
3 51.90 53.84 56.64 57.20 58.32 60.91 175.48
4 4.97 6.33 7.35 8.80 9.75 12.68 50.14
5 2.97 3.17 3.38 3.52 3.64 3.99 12.53
6 2.97 3.17 3.38 3.52 3.64 3.99 12.53
Tr 5 10 25 50 100 1000 PMP
Hujan Rencana 148.28 158.34 169.08 176.01 182.25 199.72 626.71
C 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Hujan Efektif (mm) 74.14 79.17 84.54 88.00 91.12 99.86 313.36

Curah Hujan Efektif adalah Besaran hujan yang menimbulkan

limpasan langsung dipermukaan tanah, dalam artian sudah
dikalikan dengan koefisien lahan
 Analisa Debit Banjir Rencana
Kala Ulang (Th)
Jam-ke
5 10 25 50 100 1000 PMF
1 2 3 4 5 6 7 8
0 4.334 4.334 4.334 4.334 4.334 4.334 4.334
1 4.618 4.632 4.647 4.657 4.666 4.691 5.303
2 6.433 6.589 6.734 6.862 6.957 7.244 13.040
3 15.183 15.948 16.703 17.276 17.737 19.089 49.389
4 36.556 38.706 40.946 42.440 43.731 47.424 137.611
5 69.490 73.208 77.451 79.691 81.931 88.033 258.806
6 69.535 73.828 78.462 81.371 84.038 91.458 275.729
7 58.050 61.755 65.686 68.281 70.605 77.109 232.752
8 44.339 47.254 50.273 52.390 54.224 59.414 178.688
9 37.446 39.718 42.127 43.714 45.131 49.106 144.667
10 31.531 33.398 35.377 36.681 37.845 41.112 119.608
 Analisa Debit Andalan

Debit andalan merupakan debit yang memiliki peluang tercapainya aliran

dalam DAS dengan Probabilitas tertentu sebagai dasar perencanaan pola
operasi bendungan.

DATA HUJAN DATA KLIMATOLOGI

1. CURAH HUJAN HARIAN 1. TEMPERATUR
2. JUMLAH HARI HUJAN 2. PENYINARAN MATAHARI
3. KELEMBABAN RELATIF
4. KECEPATAN ANGIN

METODE FJ MOCK

DEBIT ALIRAN DASAR

Basic Year

Debit Andalan
 Rekapitulasi Debit FJ MOCK
January February March April May June July
Tahun /Bulan
I II III I II III I II III I II III I II III I II III I II III
2002 3.734 2.966 3.245 2.845 3.632 2.900 5.371 3.419 5.083 3.940 3.032 4.397 8.121 7.054 3.256 5.938 3.293 3.334 2.457 3.253 4.369
2003 4.046 3.466 3.270 3.139 3.909 3.540 3.740 5.102 4.243 3.900 4.950 2.980 5.992 3.720 2.475 3.138 2.588 3.371 2.119 2.624 2.691
2004 3.982 2.951 6.471 4.445 3.273 3.323 2.901 5.636 3.178 3.433 5.795 3.993 5.024 5.720 2.724 3.632 3.029 4.112 2.347 5.231 2.667
2005 6.408 3.254 2.643 2.476 3.466 3.192 2.729 3.798 4.381 4.993 5.604 4.155 4.611 4.768 3.155 3.278 4.562 3.889 3.556 3.034 2.097
2006 2.845 3.084 3.527 3.595 4.903 3.250 3.593 3.585 5.350 7.555 4.993 4.254 3.656 5.033 4.497 4.952 8.068 5.722 5.188 4.248 5.263
2007 4.886 3.451 4.247 3.357 3.195 3.006 3.537 6.775 3.333 4.182 3.998 5.119 4.562 4.504 3.516 3.462 6.295 4.581 4.223 3.319 5.379
2008 7.093 3.757 4.285 4.180 4.302 4.761 3.570 4.277 6.299 4.586 3.413 6.255 5.418 3.982 4.603 4.509 3.057 4.907 4.468 3.191 4.201
2009 5.403 5.352 3.635 5.273 5.321 3.281 3.494 4.710 2.937 5.344 4.064 4.275 4.349 4.618 3.705 3.613 3.451 2.669 2.274 3.167 3.924
2010 4.214 5.973 3.512 4.386 3.022 3.575 3.587 4.705 4.404 2.946 3.892 4.964 3.782 7.373 3.291 3.118 4.248 3.202 4.372 3.573 5.634
2011 5.032 4.461 5.472 5.740 7.498 4.277 4.038 4.290 5.361 3.555 2.912 3.109 5.492 5.106 5.729 5.156 4.521 4.978 3.774 3.438 3.679
2012 5.626 6.341 6.496 4.565 5.244 5.081 4.970 4.535 6.889 3.479 4.225 6.343 6.281 6.566 5.144 4.395 3.159 4.222 3.877 4.493 3.574
2013 4.182 4.733 3.559 4.477 3.411 5.790 6.885 4.944 3.678 5.272 5.486 3.583 6.055 3.466 4.791 5.616 3.393 4.489 4.130 5.722 6.661
2014 3.138 4.149 4.568 4.333 2.972 3.852 6.525 4.728 3.560 4.643 5.280 7.215 4.526 4.351 3.272 4.175 3.872 3.489 6.624 6.434 4.829
2015 4.224 3.972 2.580 3.459 5.197 4.447 2.999 5.868 4.776 4.785 3.820 3.195 3.433 3.819 2.598 2.405 3.506 4.164 2.586 2.716 3.488
2016 3.707 4.113 3.542 3.795 4.411 3.373 2.473 5.586 3.822 3.100 5.066 3.155 3.980 3.842 2.763 5.006 3.380 5.754 4.373 4.185 3.971
2017 5.201 3.684 3.070 4.821 3.144 3.723 4.336 7.332 4.099 5.737 4.269 4.562 3.039 4.374 5.706 3.935 3.283 2.692 3.671 4.438 3.177
2018 4.357 4.122 3.664 6.115 5.159 4.421 4.836 4.789 3.552 3.309 4.368 3.510 3.830 3.191 2.701 3.336 2.639 2.393 2.696 4.279 7.450
2019 4.226 3.293 3.328 2.967 2.974 3.553 2.787 3.894 6.887 7.119 4.737 4.976 6.330 4.154 4.621 3.838 4.097 3.700 3.837 4.302 3.645
2020 4.104 6.452 3.864 4.224 2.968 3.311 4.843 3.488 5.065 5.275 2.920 3.536 6.031 4.297 4.469 3.275 4.739 3.362 3.636 5.814 3.527
2021 5.666 4.452 4.647 3.491 2.944 3.900 2.663 3.485 3.443 4.300 2.892 2.516 3.342 3.223 4.032 2.476 2.578 3.905 3.118 3.082 2.622

August September October November December

Tahun /Bulan
I II III I II III I II III I II III I II III
2002 6.305 3.129 4.542 4.793 4.823 3.735 2.963 4.854 3.751 3.253 2.822 6.661 5.511 4.190 4.255
2003 2.680 2.742 5.058 4.312 5.180 7.094 4.360 4.739 4.917 3.301 3.925 8.570 4.028 3.911 3.489
2004 3.219 2.830 2.130 3.865 4.985 4.756 5.312 4.567 3.548 6.892 7.419 5.230 5.091 4.799 3.409
2005 3.899 3.063 3.498 4.481 4.059 4.919 3.307 5.007 4.474 4.849 5.970 3.668 4.679 4.017 3.430
2006 4.581 3.277 4.606 2.881 4.606 4.716 4.799 7.409 3.377 3.464 4.905 5.264 3.311 3.723 4.356
2007 4.169 4.004 6.092 4.628 5.333 3.642 4.129 4.403 4.140 5.552 5.025 4.535 5.047 4.830 6.358
2008 4.197 3.191 3.360 2.856 4.832 4.747 3.362 3.538 3.823 6.482 4.597 4.156 5.307 3.473 4.163
2009 3.631 3.143 4.020 2.790 3.965 4.288 3.447 4.627 4.586 3.421 4.895 5.442 4.887 3.925 2.915
2010 5.095 3.334 5.633 4.902 4.720 4.331 3.979 5.687 4.076 4.988 3.621 5.262 8.842 5.502 5.005
2011 3.201 6.469 4.404 4.196 3.178 5.831 5.845 5.952 4.587 5.895 4.443 3.700 5.414 5.151 6.172
2012 4.081 4.083 5.636 4.829 6.253 6.213 3.595 3.138 2.603 2.690 2.590 2.530 2.472 2.446 2.209
2013 4.756 3.452 3.088 4.608 5.374 4.255 3.375 4.962 3.565 5.650 5.656 3.801 4.566 7.247 4.786
2014 5.208 5.413 5.128 4.860 3.797 3.018 3.917 4.055 3.225 4.680 3.355 3.649 6.802 4.367 3.342
2015 4.968 2.942 2.416 4.670 3.719 4.952 3.072 3.232 4.254 5.132 5.074 3.830 3.683 5.657 3.472
2016 4.956 6.298 3.677 3.565 4.126 6.958 6.429 9.486 7.587 4.282 6.443 3.709 5.008 3.839 5.626
2017 2.689 5.135 3.518 3.191 3.968 4.395 3.720 3.713 4.677 3.573 4.312 4.758 7.460 5.237 4.553
2018 3.346 3.146 3.369 4.602 4.193 3.610 3.282 6.614 3.845 3.972 5.155 4.823 4.270 4.701 4.527
2019 3.100 2.752 3.667 6.042 3.734 2.903 4.378 5.895 3.789 8.884 3.856 3.769 4.023 9.796 4.488
2020 4.644 3.794 3.349 4.208 3.342 5.590 3.422 4.392 5.281 6.100 4.046 4.095 4.327 3.640 6.575
2021 2.645 2.977 2.974 4.609 3.888 3.643 6.006 3.916 4.575 3.704 5.273 4.480 5.202 5.546 4.026
 Analisa Q Andalan Basic Year
Q Q (Urut Turun)
No. Tahun 3 3 Tahun Urut Probabilitas Tahun Rencana
m /det m /det
1 2002 4.201 4.779 2011 4.76%
2 2003 3.981 4.707 2013 9.52%
3 2004 4.220 4.594 2016 14.29%
4 2005 3.982 4.521 2012 19.05%
5 2006 4.512 4.512 2006 23.81% Cukup
6 2007 4.467 4.482 2014 28.57%
7 2008 4.367 4.469 2007 33.33%
8 2009 4.023 4.467 2012 38.10%
9 2010 4.521 4.454 2019 42.86%
10 2011 4.779 4.367 2008 47.62%
11 2012 4.469 4.334 2020 52.38% Normal
12 2013 4.707 4.255 2017 57.14%
13 2014 4.482 4.220 2004 61.90%
14 2015 3.864 4.201 2002 66.67%
15 2016 4.594 4.116 2018 71.43%
16 2017 4.255 4.023 2009 76.19% Sedang
17 2018 4.116 3.982 2003 80.95%
18 2019 4.454 3.981 2005 85.71%
19 2020 4.334 3.864 2015 90.48% Kering
20 2021 3.784 3.784 2021 95.24%
 Tabel Debit Air Musim Kering 2015
Debit 3
No Bulan Jumlah Hari 3 Volume (m )
(m /dtk)
1 10 4.224 3,649,532.30
2 January 10 3.972 3,431,769.74
3 11 2.580 2,451,790.19
4 10 3.459 2,988,415.87
5 February 10 5.197 4,490,555.05
6 8 4.447 3,073,766.76
7 10 2.999 2,590,957.60
8 March 10 5.868 5,070,127.42
9 11 4.776 4,539,355.54
10 10 4.785 4,134,327.70
11 April 10 3.820 3,300,415.38
12 10 3.195 2,760,727.01
13 10 3.433 2,966,199.06
14 May 10 3.819 3,299,211.52
15 11 2.598 2,469,102.58
16 10 2.405 2,077,512.88
17 June 10 3.506 3,029,592.01
18 10 4.164 3,597,976.24
19 10 2.586 2,234,633.28
20 July 10 2.716 2,346,753.83
21 11 3.488 3,314,993.78
22 10 4.968 4,292,418.55
23 August 10 2.942 2,542,205.92
24 11 2.416 2,295,821.87
25 10 4.670 4,034,487.07
26 September 10 3.719 3,212,926.12
27 10 4.952 4,278,220.83
28 10 3.072 2,654,556.84
29 October 10 3.232 2,792,644.90
30 11 4.254 4,043,025.09
31 10 5.132 4,433,985.29
32 November 10 5.074 4,383,599.51
33 11 3.830 3,640,380.20
34 10 3.683 3,182,114.04
35 December 10 5.657 4,887,753.04
36 11 3.472 3,299,956.98
 Tabel Debit Air Musim Rendah 2009
Debit 3
No Bulan Jumlah Hari 3 Volume (m )
(m /dtk)
1 10 5.403 4,668,188.86
2 January 10 5.352 4,624,499.51
3 11 3.635 3,454,754.17
4 10 5.273 4,555,890.62
5 February 10 5.321 4,597,413.42
6 8 3.281 2,267,890.45
7 10 3.494 3,018,802.76
8 March 10 4.710 4,069,435.17
9 11 2.937 2,791,781.18
10 10 5.344 4,616,936.61
11 April 10 4.064 3,511,610.60
12 10 4.275 3,693,543.54
13 10 4.349 3,757,810.25
14 May 10 4.618 3,990,041.94
15 11 3.705 3,521,469.36
16 10 3.613 3,121,408.09
17 June 10 3.451 2,981,344.54
18 10 2.669 2,305,735.68
19 10 2.274 1,964,870.97
20 July 10 3.167 2,736,508.69
21 11 3.924 3,729,279.24
22 10 3.631 3,137,376.71
23 August 10 3.143 2,715,837.60
24 11 4.020 3,820,871.26
25 10 2.790 2,410,394.83
26 September 10 3.965 3,425,845.67
27 10 4.288 3,704,901.48
28 10 3.447 2,978,578.13
29 October 10 4.627 3,997,789.27
30 11 4.586 4,358,809.70
31 10 3.421 2,956,156.73
32 November 10 4.895 4,229,376.02
33 11 5.442 5,172,298.63
34 10 4.887 4,222,694.94
35 December 10 3.925 3,391,291.81
36 11 2.915 2,769,957.47
 Tabel Debit Air Musim Normal 2020
Debit 3
No Bulan Jumlah Hari 3 Volume (m )
(m /dtk)
1 10 4.104 3,545,735.95
2 January 10 6.452 5,574,524.57
3 11 3.864 3,672,562.12
4 10 4.224 3,649,724.89
5 February 10 2.968 2,564,258.91
6 8 3.311 2,288,546.26
7 10 4.843 4,184,485.13
8 March 10 3.488 3,013,885.93
9 11 5.065 4,814,141.65
10 10 5.275 4,557,401.14
11 April 10 2.920 2,522,755.92
12 10 3.536 3,055,195.96
13 10 6.031 5,210,794.68
14 May 10 4.297 3,712,828.54
15 11 4.469 4,247,437.25
16 10 3.275 2,829,686.51
17 June 10 4.739 4,094,456.99
18 10 3.362 2,905,109.94
19 10 3.636 3,141,699.42
20 July 10 5.814 5,023,517.77
21 11 3.527 3,352,058.19
22 10 4.644 4,012,755.76
23 August 10 3.794 3,278,328.41
24 11 3.349 3,183,250.02
25 10 4.208 3,635,692.37
26 September 10 3.342 2,887,417.11
27 10 5.590 4,830,140.58
28 10 3.422 2,956,885.80
29 October 10 4.392 3,794,980.88
30 11 5.281 5,019,223.99
31 10 6.100 5,270,145.22
32 November 10 4.046 3,495,552.37
33 11 4.095 3,892,069.36
34 10 4.327 3,738,749.74
35 December 10 3.640 3,145,364.32
36 11 6.575 6,248,920.69
 Tabel Debit Air Musim Cukup 2006
Debit 3
No Bulan Jumlah Hari 3 Volume (m )
(m /dtk)
1 10 2.845 2,457,794.09
2 January 10 3.084 2,664,752.19
3 11 3.527 3,352,097.72
4 10 3.595 3,105,863.99
5 February 10 4.903 4,235,870.37
6 8 3.250 2,246,328.52
7 10 3.593 3,104,494.67
8 March 10 3.585 3,097,470.98
9 11 5.350 5,084,595.18
10 10 7.555 6,527,628.77
11 April 10 4.993 4,313,783.79
12 10 4.254 3,675,056.60
13 10 3.656 3,158,996.97
14 May 10 5.033 4,348,278.15
15 11 4.497 4,273,654.32
16 10 4.952 4,278,360.37
17 June 10 8.068 6,970,771.32
18 10 5.722 4,944,208.99
19 10 5.188 4,482,231.45
20 July 10 4.248 3,669,860.84
21 11 5.263 5,001,526.14
22 10 4.581 3,957,703.55
23 August 10 3.277 2,831,207.03
24 11 4.606 4,377,401.24
25 10 2.881 2,489,299.09
26 September 10 4.606 3,979,727.34
27 10 4.716 4,074,357.58
28 10 4.799 4,145,967.95
29 October 10 7.409 6,401,180.53
30 11 3.377 3,209,273.39
31 10 3.464 2,993,081.23
32 November 10 4.905 4,237,549.82
33 11 5.264 5,003,073.71
34 10 3.311 2,861,121.03
35 December 10 3.723 3,217,052.44
36 11 4.356 4,140,271.03
 Tabel Debit Air Musim Kering 2015
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 3.972 0.400 0.200 0.600 Terpenuhi
Jan II 10 2.580 0.400 0.157 0.557 Terpenuhi
III 11 3.459 0.400 0.164 0.564 Terpenuhi
I 10 5.197 0.400 0.123 0.523 Terpenuhi
Feb II 10 4.447 0.400 0.104 0.504 Terpenuhi
III 8 2.999 0.400 0.138 0.538 Terpenuhi
I 10 5.868 0.400 0.094 0.494 Terpenuhi
Mar II 10 4.776 0.400 0.123 0.523 Terpenuhi
III 11 4.785 0.400 0.122 0.522 Terpenuhi
I 10 3.820 0.400 0.152 0.552 Terpenuhi
Apr II 10 3.195 0.400 0.102 0.502 Terpenuhi
III 10 3.433 0.400 0.089 0.489 Terpenuhi
I 10 3.819 0.400 0.118 0.518 Terpenuhi
Mei II 10 2.598 0.400 0.114 0.514 Terpenuhi
III 11 2.405 0.400 0.143 0.543 Terpenuhi
I 10 3.506 0.400 0.088 0.488 Terpenuhi
Juni II 10 4.164 0.400 0.091 0.491 Terpenuhi
III 10 2.586 0.400 0.138 0.538 Terpenuhi
I 10 2.716 0.400 0.110 0.510 Terpenuhi
Juli II 10 3.488 0.400 0.109 0.509 Terpenuhi
III 11 4.968 0.400 0.093 0.493 Terpenuhi
I 10 2.942 0.400 0.094 0.494 Terpenuhi
Agt II 10 2.416 0.400 0.105 0.505 Terpenuhi
III 11 4.670 0.400 0.105 0.505 Terpenuhi
I 10 3.719 0.400 0.163 0.563 Terpenuhi
Sept II 10 4.952 0.400 0.137 0.537 Terpenuhi
III 10 3.072 0.400 0.129 0.529 Terpenuhi
I 10 3.232 0.400 0.212 0.612 Terpenuhi
Okt II 10 4.254 0.400 0.138 0.538 Terpenuhi
III 11 5.132 0.400 0.162 0.562 Terpenuhi
I 10 5.074 0.400 0.131 0.531 Terpenuhi
Nov II 10 3.830 0.400 0.186 0.586 Terpenuhi
III 10 3.683 0.400 0.158 0.558 Terpenuhi
I 10 5.657 0.400 0.184 0.584 Terpenuhi
Des II 10 3.472 0.400 0.196 0.596 Terpenuhi
III 11 0.000 0.400 0.142 0.542 Kurang
 Tabel Debit Air Musim Rendah 2009
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 5.403 0.400 0.200 0.600 Terpenuhi
Jan II 10 5.352 0.400 0.157 0.557 Terpenuhi
III 11 3.635 0.400 0.164 0.564 Terpenuhi
I 10 5.273 0.400 0.123 0.523 Terpenuhi
Feb II 10 5.321 0.400 0.104 0.504 Terpenuhi
III 8 3.281 0.400 0.138 0.538 Terpenuhi
I 10 3.494 0.400 0.094 0.494 Terpenuhi
Mar II 10 4.710 0.400 0.123 0.523 Terpenuhi
III 11 2.937 0.400 0.122 0.522 Terpenuhi
I 10 5.344 0.400 0.152 0.552 Terpenuhi
Apr II 10 4.064 0.400 0.102 0.502 Terpenuhi
III 10 4.275 0.400 0.089 0.489 Terpenuhi
I 10 4.349 0.400 0.118 0.518 Terpenuhi
Mei II 10 4.618 0.400 0.114 0.514 Terpenuhi
III 11 3.705 0.400 0.143 0.543 Terpenuhi
I 10 3.613 0.400 0.088 0.488 Terpenuhi
Juni II 10 3.451 0.400 0.091 0.491 Terpenuhi
III 10 2.669 0.400 0.138 0.538 Terpenuhi
I 10 2.274 0.400 0.110 0.510 Terpenuhi
Juli II 10 3.167 0.400 0.109 0.509 Terpenuhi
III 11 3.924 0.400 0.093 0.493 Terpenuhi
I 10 3.631 0.400 0.094 0.494 Terpenuhi
Agt II 10 3.143 0.400 0.105 0.505 Terpenuhi
III 11 4.020 0.400 0.105 0.505 Terpenuhi
I 10 2.790 0.400 0.163 0.563 Terpenuhi
Sept II 10 3.965 0.400 0.137 0.537 Terpenuhi
III 10 4.288 0.400 0.129 0.529 Terpenuhi
I 10 3.447 0.400 0.212 0.612 Terpenuhi
Okt II 10 4.627 0.400 0.138 0.538 Terpenuhi
III 11 4.586 0.400 0.162 0.562 Terpenuhi
I 10 3.421 0.400 0.131 0.531 Terpenuhi
Nov II 10 4.895 0.400 0.186 0.586 Terpenuhi
III 10 5.442 0.400 0.158 0.558 Terpenuhi
I 10 4.887 0.400 0.184 0.584 Terpenuhi
Des II 10 3.925 0.400 0.196 0.596 Terpenuhi
III 11 2.915 0.400 0.142 0.542 Terpenuhi
 Tabel Debit Air Musim Normal 2020
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 4.104 0.400 0.200 0.600 Terpenuhi
Jan II 10 6.452 0.400 0.157 0.557 Terpenuhi
III 11 3.864 0.400 0.164 0.564 Terpenuhi
I 10 4.224 0.400 0.123 0.523 Terpenuhi
Feb II 10 2.968 0.400 0.104 0.504 Terpenuhi
III 8 3.311 0.400 0.138 0.538 Terpenuhi
I 10 4.843 0.400 0.094 0.494 Terpenuhi
Mar II 10 3.488 0.400 0.123 0.523 Terpenuhi
III 11 5.065 0.400 0.122 0.522 Terpenuhi
I 10 5.275 0.400 0.152 0.552 Terpenuhi
Apr II 10 2.920 0.400 0.102 0.502 Terpenuhi
III 10 3.536 0.400 0.089 0.489 Terpenuhi
I 10 6.031 0.400 0.118 0.518 Terpenuhi
Mei II 10 4.297 0.400 0.114 0.514 Terpenuhi
III 11 4.469 0.400 0.143 0.543 Terpenuhi
I 10 3.275 0.400 0.088 0.488 Terpenuhi
Juni II 10 4.739 0.400 0.091 0.491 Terpenuhi
III 10 3.362 0.400 0.138 0.538 Terpenuhi
I 10 3.636 0.400 0.110 0.510 Terpenuhi
Juli II 10 5.814 0.400 0.109 0.509 Terpenuhi
III 11 3.527 0.400 0.093 0.493 Terpenuhi
I 10 4.644 0.400 0.094 0.494 Terpenuhi
Agt II 10 3.794 0.400 0.105 0.505 Terpenuhi
III 11 3.349 0.400 0.105 0.505 Terpenuhi
I 10 4.208 0.400 0.163 0.563 Terpenuhi
Sept II 10 3.342 0.400 0.137 0.537 Terpenuhi
III 10 5.590 0.400 0.129 0.529 Terpenuhi
I 10 3.422 0.400 0.212 0.612 Terpenuhi
Okt II 10 4.392 0.400 0.138 0.538 Terpenuhi
III 11 5.281 0.400 0.162 0.562 Terpenuhi
I 10 6.100 0.400 0.131 0.531 Terpenuhi
Nov II 10 4.046 0.400 0.186 0.586 Terpenuhi
III 10 4.095 0.400 0.158 0.558 Terpenuhi
I 10 4.327 0.400 0.184 0.584 Terpenuhi
Des II 10 3.640 0.400 0.196 0.596 Terpenuhi
III 11 6.575 0.400 0.142 0.542 Terpenuhi
 Tabel Debit Air Musim Normal 2006
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 2.845 0.400 0.200 0.600 Terpenuhi
Jan II 10 3.084 0.400 0.157 0.557 Terpenuhi
III 11 3.527 0.400 0.164 0.564 Terpenuhi
I 10 3.595 0.400 0.123 0.523 Terpenuhi
Feb II 10 4.903 0.400 0.104 0.504 Terpenuhi
III 8 3.250 0.400 0.138 0.538 Terpenuhi
I 10 3.593 0.400 0.094 0.494 Terpenuhi
Mar II 10 3.585 0.400 0.123 0.523 Terpenuhi
III 11 5.350 0.400 0.122 0.522 Terpenuhi
I 10 7.555 0.400 0.152 0.552 Terpenuhi
Apr II 10 4.993 0.400 0.102 0.502 Terpenuhi
III 10 4.254 0.400 0.089 0.489 Terpenuhi
I 10 3.656 0.400 0.118 0.518 Terpenuhi
Mei II 10 5.033 0.400 0.114 0.514 Terpenuhi
III 11 4.497 0.400 0.143 0.543 Terpenuhi
I 10 4.952 0.400 0.088 0.488 Terpenuhi
Juni II 10 8.068 0.400 0.091 0.491 Terpenuhi
III 10 5.722 0.400 0.138 0.538 Terpenuhi
I 10 5.188 0.400 0.110 0.510 Terpenuhi
Juli II 10 4.248 0.400 0.109 0.509 Terpenuhi
III 11 5.263 0.400 0.093 0.493 Terpenuhi
I 10 4.581 0.400 0.094 0.494 Terpenuhi
Agt II 10 3.277 0.400 0.105 0.505 Terpenuhi
III 11 4.606 0.400 0.105 0.505 Terpenuhi
I 10 2.881 0.400 0.163 0.563 Terpenuhi
Sept II 10 4.606 0.400 0.137 0.537 Terpenuhi
III 10 4.716 0.400 0.129 0.529 Terpenuhi
I 10 4.799 0.400 0.212 0.612 Terpenuhi
Okt II 10 7.409 0.400 0.138 0.538 Terpenuhi
III 11 3.377 0.400 0.162 0.562 Terpenuhi
I 10 3.464 0.400 0.131 0.531 Terpenuhi
Nov II 10 4.905 0.400 0.186 0.586 Terpenuhi
III 10 5.264 0.400 0.158 0.558 Terpenuhi
I 10 3.311 0.400 0.184 0.584 Terpenuhi
Des II 10 3.723 0.400 0.196 0.596 Terpenuhi
III 11 4.356 0.400 0.142 0.542 Terpenuhi
 HASIL ANALISA HIDROLOGI
DEBIT BANJIR RENCANA DEBIT ANDALAN BASIC YEAR
Q Q (Urut Turun)
No. Tahun 3 3 Tahun Urut Probabilitas Tahun Rencana
Tr Q max 1 2002
m /det
4.201
m /det
4.779 2011 4.76%

Tahun (m3/det)
2
3
2003
2004
3.981
4.220
4.707
4.594
2013
2016
9.52%
14.29%
4 2005 3.982 4.521 2012 19.05%
5 69.535 5 2006 4.512 4.512 2006 23.81% Cukup

10 73.828 6
7
2007
2008
4.467
4.367
4.482
4.469
2014
2007
28.57%
33.33%
25 78.462 8
9
2009
2010
4.023
4.521
4.467
4.454
2012
2019
38.10%
42.86%
50 81.371 10
11
2011
2012
4.779
4.469
4.367
4.334
2008
2020
47.62%
52.38% Normal
100 84.038 12
13
2013
2014
4.707
4.482
4.255
4.220
2017
2004
57.14%
61.90%
1000 91.458 14
15
2015
2016
3.864
4.594
4.201
4.116
2002
2018
66.67%
71.43%
PMF 275.729 16 2017 4.255 4.023 2009 76.19% Sedang
17 2018 4.116 3.982 2003 80.95%
Sumber : Perhitungan 18 2019 4.454 3.981 2005 85.71%
19 2020 4.334 3.864 2015 90.48% Kering
20 2021 3.784 3.784 2021 95.24%
 RENCANA KERJA SELANJUTNYA

DEBIT BANJIR RENCANA DEBIT ANDALAN

LENGKUNG KAPASITAS BENDUNGAN LENGKUNG KAPASITAS BENDUNGAN

PENELUSURAN BANJIR PELIMPAH ANALISA BUKAAN INTAKE

LENGKUNG DEBIT PELIMBAH LENGKUNG DEBIT INTAKE

PENYUSUNAN MANUAL OP
