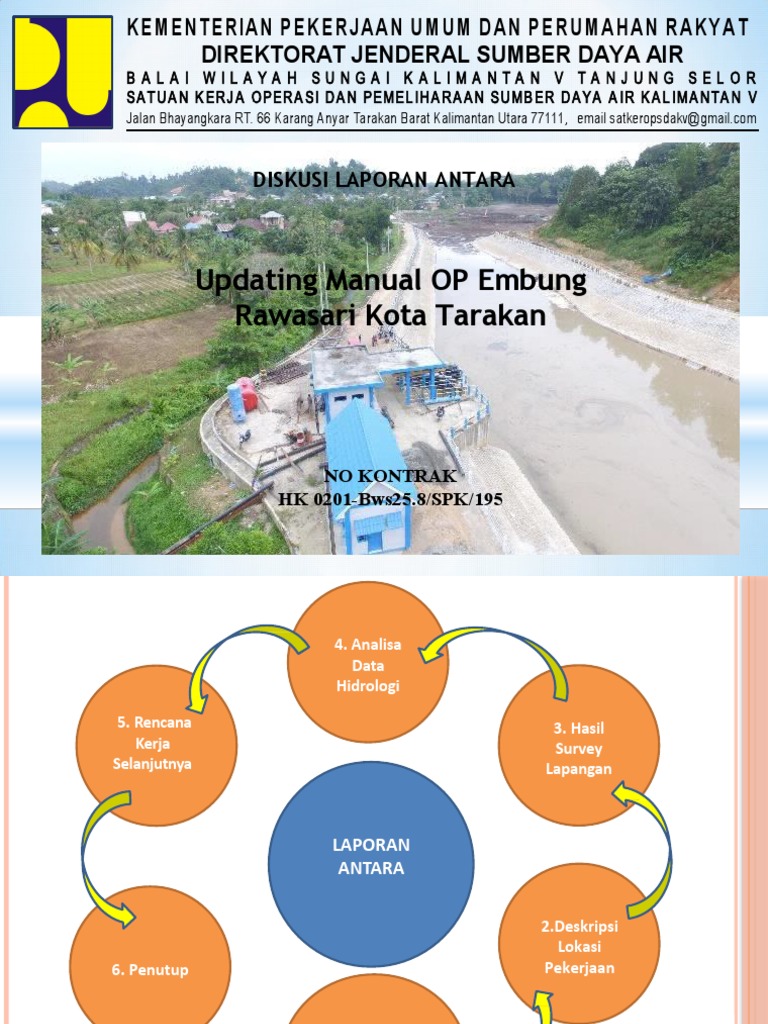

KE M E N TE R IA N P EK E R JA A N U M UM D A N P E RU M A H A N R A KY A T

DIREKTORAT JENDERAL SUMBER DAYA AIR

B ALA I WILAYA H SUNGA I K ALIMA NTA N V TA NJUNG SEL OR
SA T U A N K ERJ A OPER A SI D A N PEMEL IH A RA A N SU MB ER D A YA A IR K A L IMA NTA N V
Jalan Bhayangkara RT. 66 Karang Anyar Tarakan Barat Kalimantan Utara 77111, email satkeropsdakv@gmail.com

DISKUSI LAPORAN ANTARA

Updating Manual OP Embung

Rawasari Kota Tarakan

NO KONTRAK
HK 0201-Bws25.8/SPK/195
 4. Analisa
Data
Hidrologi

5. Rencana 3. Hasil
Kerja Survey
Selanjutnya Lapangan

LAPORAN
ANTARA

2.Deskripsi
Lokasi
6. Penutup Pekerjaan

1. Pendahuluan
 PENDAHULUAN
 Latar Belakang
Dengan semakin berkembangnya seluruh aspek kehidupan sebagai dampak meningkatnya laju
pertumbuhan penduduk dan pembangunan, maka meningkat pula kebutuhan dan
tuntutan pelayanan air baku kepada masyarakat. Sehingga dibutuhkan pengoperasian
bendungan/ waduk yang ada secara optimal. Guna menunjang kinerja bendungan/ waduk
yang optimal, maka dibutuhkan paduan Manual Operasi dan Pemeliharaan Bendungan/
Waduk yang ada. Maka Balai Wilayah Sungai (BWS) Kalimantan III sebagai pemilik bangunan
bendungan/ waduk yang ada wajib untuk membuat paduan pengoperasian bendungan/ waduk
Merancang di Kabupaten Berau
 Maksud
Maksud dan tujuan dilaksanakannya Updating Manual OP adalah :
a) Mengidentifikasi dan menginventarisir manual, panduan dan hal sejenis pedoman yang terkait
dengan operasi dan pemeliharaan sarana dan prasarana.
b) Menyusun parameter-parameter operasi dan pemeliharaan sarana dan prasarana.
c) Menyusun manual operasi pada prasarana di lokasi kegiatan.
d)Menyusun manual pemeliharaan sarana dan prasarana SDA.
e) Menyusun petunjuk teknis dalam rangka pemeliharaan dan operasi bangunan yang meliputi
kegiatan-kegiatan dalam operasi dan pemeliharaan dan tata cara operasi sarana dan prasarana.
f) Menguji coba manual operasi dan pemeliharaan sarana dan prasarana.
g)Menyusun laporan manual operasi dan pemeliharaan sarana dan prasarana.
 Sasaran
Sasaran / Target untuk Kegiatan Updating Manual OP adalah terbentuknya laporan Updating
Manual OP sesuai kondisi aktual
 Lingkup Kegiatan

1) Kegiatan Persiapan
2) Kegiatan Survey
3) Kegiatan Analisa
4) Kegiatan Pelaporan dan Gambar
5) Presentasi dan Diskusi

 Laporan Antara

1) Kondisi Umum wilayah studi

2) Isu dan permasalahan di lapangan
3) Menyajikan data-data hasil survey lapangan
4) Menyajikan hasil analisa data lapangan
5) Prosedur tindak lanjut hasil analisa data hingga diperoleh output pekerjaan
berupa data teknis pekerjaan
6) Penutup
 DISKRIPSI LOKASI PEKERJAAN
 Gambaran Umum Embung Rawasari

Lokasi pekerjaan Pembangunan Embung Rawasari terletakdi RT. 02 Kelurahan Karang

Harapan, Kecamatan Tarakan Barat, Kota Tarakan Provinsi Kalimantan Utara.Secara
geografis berada pada posisi Koordinat 3⁰20’35” LU dan 117 ⁰34’13” BT.
 Data Teknis Embung Rawasari

Hidrologi
-Daerah Aliran Sungai : 8.480 km²
-Catchment Area Embung : 7.210 ha
-Elevasi Puncak Embung : EL. +8.50
-Muka Air Tinggi (HWL) : EL. +7.75
-Muka Air Normal (NWL) : EL. +7.00
-Muka Air Rendah (LWL) : EL. +4.50
-Tampungan Effektif : 112,982m³
-Tampungan Mati : 82,785 m³
-Luas Daerah Genangan : 3,22 ha
-Hujan Rancangan (R 100) : 118 mm
-Q 100 th : 3.30 m³/det
-Debit Andalan : 0.108 m³/det
Outlet ( Tubuh Embung)
-Tipe : Concrete Gravity
-Elevasi Puncak : EL. +8.50
-Elevasi Dasar Embung : EL. +4.00
-Tinggi Embung dari Galian : 2,5 m’
-Lebar Puncak Embung : 1,50 m’
-Panjang Puncak Embung : 30.00 m’

Kolam Tampungan (Tanggul)

-Tipe Tanggul : Beton Bertulang
-Elevasi Puncak : EL. +8.50
-Elevasi Dasar Embung : EL. +3.50
-Tinggi Tanggul dari Galian :2.50m’
-Panjang Tanggul Embung : 379.145m’
-Kemiringan
-Hulu : 1:2
- Hilir : 1:2
Bangunan Outlet
-Tipe Spillway : Pelimpah Bebas
-Elevas Puncak Spillway :EL. +7.00
-Elevasi Apron:EL. :+4.00
-Elevasi Stilling Basin : EL. +3.60
-Q 100th (Rasional) : 3.30m³/det
-Panjang Puncak Spillway : 3.00 m’
-LebarStilling Basin : 3.00 m’

Domestic Water Supplay

-Daya Pompa Intake : 155 KW
-Jumlah Pompa Intake : 2.00 buah
-Kapasitas Pompa : 100.00 lt/det
-Tangki Distribusi : 3,000 m³
-Panjang Saluran Pipa : 4.00 km
-Diameter Pipa : 0.40 m
 HASIL SURVEY LAPANGAN
No. Dokumentasi / Foto Keterangan 4 Kondis Intake
Embung
1. Kondisi Akses Jalan
Masuk

5 Kondis Saluran
Peluncur

2. Kondisi Pos Jaga

6 Kondis Jembatan

3 Kondis Tubuh
Embung
7 Kondis Pompa
8 Kondis Saluran
Pembuang

9 Kondis Rumah
Ganset & Rumah
Panel

10 Kondis Rumah Jaga

19 Kondisi Papan
Operasi

20 Kondisi Papan
Peringatan
 PENILAIAN KONDISI BANGUNAN
Kerusakan
Tubuh Embung Keterangan
Tak Ada Kecil Sedang Besar Parah

a Penuruan Tubuh Embung √

b Kerusakan Lereng √ Lereng perlu dipelihara dari rumput liar

c Rembesan pd Tubuh & Lereng √

d Sedimentasi dlm waduk √ Perlu dilakukan pengerukan sedimen

 PENILAIAN KONDISI BANGUNAN

Kerusakan
Intake Keterangan
Tak Ada Kecil Sedang Besar Parah

a Kerusakan Intake √

b Kondisi Pintu √

c Kondisi Pasangan √
 PENILAIAN KONDISI BANGUNAN

Kerusakan
Pelimpah Keterangan
Tak Ada Kecil Sedang Besar Parah

a Kerukasan pada sayap depan √

b Kerusakan pada ambang √

c Kerusakan pada hilir √

 PENILAIAN KONDISI BANGUNAN
Kerusakan
Bangunan Pelengkap Keterangan
Tak Ada Kecil Sedang Besar Parah

a Pagar Pengaman √

b Papan Informasi √ Papan peringatan masihbaik

c Benchmark Belum ada perlu dibangun

d Rumah Jaga √ Perlu Rehabilitasi

 PENILAIAN KONDISI BANGUNAN
Kerusakan
Kelembagaan Keterangan
Tak Ada Kecil Sedang Besar Parah

a Nama & Kontak Petugas Belum ada perlu dibangun

b Ketersediaan Dokumen Belum ada perlu dibangun

Kerusakan
Alat Ukur Keterangan
Tak Ada Kecil Sedang Besar Parah

a Piezometer Belum ada perlu dibangun

b V Notch Belum ada perlu dibangun

c Pos Hujan Belum ada perlu dibangun

 ANALISA DATA HIDROLOGI
Data Hujan yang digunakan dalam analisa dicatat oleh Stasiun Juwata dengan rentang
waktu pencatatan tahun 2002 - 2021
 Tahun Hujan mm P(x >= Xm) T Hujan Rencana (mm) Menurut Probabilitasnya
2002 177.50 Probabilitas Kala-Ulang NORMAL LOG-NORMAL GUMBEL LOG-PEARSON III
2003 132.60 XT KT XT KT XT KT XT KT
2004 177.30 0.5 2. 129.025 0.000 127.205 -0.080 125.267 -0.164 125.582 -0.075
2005 104.10 0.2 5. 148.279 0.842 146.907 0.782 145.484 0.719 146.147 0.811
2006 147.00 0.1 10. 158.343 1.282 158.392 1.284 158.870 1.305 159.415 1.319
2007 109.20 0.04 25. 169.076 1.751 171.630 1.862 175.782 2.044 175.948 1.896
2008 131.80 0.02 50. 176.009 2.054 180.765 2.262 188.329 2.592 188.166 2.288
2009 100.30 0.01 100. 182.245 2.326 189.395 2.639 200.783 3.137 200.345 2.655
2010 137.90 0.001 1,000.000 199.721 3.090 215.840 3.795 241.936 4.936 241.741 3.753
2011 114.60
2012 137.50
Ket : 1. X T = m + K T * s
2013 117.40
2014 117.40 2. Menurut Uji Chi-Kuadrat, yang terbaik menggunakan distribusi NORMAL
2015 103.60 3. Sedangkan menurut Uji Smirnov-Kolmogorov, yang terbaik menggunakan distribusi LOG-NORMAL
2016 135.80 4. Hitungan dilakukan dengan menggunakan rumus dalam buku 'Applied Hidrology', 1988, Ven Te Chow, et. al.
2017 157.20
2018 115.80
2019 132.00 Analisa Frekuensi dengan 4 (Empat) Distribusi untuk
2020
2021
130.40
101.10
menentukan Curah Hujan Rencana.
Sumber : Analisa Perhitungan

Distribusi Terpilih Adalah Distribusi Normal

 Tanggal Bulan
Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
01 7 74 25 - - - - 26 - - - -
02 5 - 6 - 12 - - 35 - - 14 -
03 56.1 - 37 - - - - - 8 - 70 -
04 6 - 3.1 25 - - - - 27 - 20.1 8
05 - - 54 42.1 - - 10.1 - - - 6.1 -
06 87 - 15.1 - - - - 23.1 - - 9 -
07 25.1 10 - 8 - - - - 10 - 14 -
08 - 20 - - 27 - 14.1 37.1 - 30 5 -
09 - 71.1 3 - 10 - - - - 21 - -
10 - - - - - - - 1.1 - - - 15
11 - - 5 - - - 5 - 21 - 12 -
12 - 72.1 8 - - - - - - 19 7 -
13 11 34.1 - - 37.1 - 33 20 41.1 - - 12.1
14 - - - - 15 11 - 13 - - 30.1 -
15 - - - 10.1 3 - - - - - 70 -
16 19.1 - - 8 - - 14.1 - 51 - - -
17 - - - - - 22.1 - 12.1 4.1 - 54 -
18 - - 5 - - 46 - - - 7.1 17.1 17
19 - - 3 5 - 8.1 3 8 46.1 - 6 -
20 - - 63.1 - - - 5.3 - 19 - 10.1 -
21 - 28.1 - 35 - - 20.1 25.1 - 48 - -
22 11.1 10 - 18.1 - - 17 - - - - 10.1
23 - - - - - 34 - - - 130 65.1 20
24 2 - 15.1 - - 3 10 - - 37.1 40 -
25 29 - 5 - - 1 35.1 30 71 23 15 45.1
26 25 38.1 - - 55 - 12.1 25 - - - -
27 18 54 - - - 17.1 - - - 72 54 -
28 2 - 3 - - 65 9 - 6 8 37 27
29 21 8 12 - - - - - - 18 18
30 6 - 3 - 2 - - - - 10.1 9.1
31 - - - - - 3.1 -
Hujan Maks 87 74.01 63.05 42.05 55.01 65.04 35.05 37.05 71.01 130.02 70.01 45.07
J. Curah Hujan 330.47 411.4 258.42 166.24 159.15 209.39 187.77 255.47 304.45 398.38 583.69 181.41
J. Hari Hujan 31 28 31 30 31 30 31 31 30 31 30 31
J. Data (1-15) 15 15 15 15 15 15 15 15 15 15 15 15
J. Hujan (1-15) 197.18 281.26 156.23 85.12 104.14 11 62.18 155.29 107.16 70.07 257.36 35.14
J. Data(16-31) 16 13 16 15 16 15 16 16 15 16 15 16
J. Hujan (16-31) 133.29 130.14 102.19 81.12 55.01 198.39 125.59 100.18 197.29 328.31 326.33 146.27
 KEL. JUATA KERIKIL

PETA DAERAH ALIRAN SUNGAI (DAS)

KEL. JUATA PERMAI TARAKAN TENGAH PERSEMAIAN
U

aian LEGENDA:
rsem
S. Pe

PDAM
PENANGKARAN
BUAYA

EMBUNG Persemaian

KEL. KARANG HARAPAN

SMP N. 8

PT. SWARAN JAYA GRIYA PERSEMAIN

S.Bidang

YONIF 613 RJA

t
mo
g Lu
an INSET
id
S.B

TARAKAN BARAT
S.Bidang Tupa
r
TPA
LAB. KESEHATAN

S.Pikuk

RUMAH PE MOTONGAN HEWAN

(RPH)
iku

PEMERINTAH KOTA TARAKAN

al

DINAS PEKERJAAN UMUM DAN TATA RUANG

S.S

KEL. KARANG ANYAR PANTAI KEL. KARANG ANYAR

LP2MUniversitas Borneo Tarakan

Analisa Banjir Rencana dilakukan Untuk memprediksi Debit

banjir kala ulang tertentu yang terjadi di Catchment Area
Embung Rawasari.

Menggunakan HSS Nakayasu

 No. Karakteristik Nilai
2
1 Luas DAS (A) km 12.29
2 Panjang Sungai Utama (L) km 7.34
3 Parameter (a) 2.000
4 Koef. Limpasan (K) 0.500
5 Hujan Satuan (Ro) 1
Sumber : Peta Topografi
Perhitungan Hujan Jam-jaman Metode Bell Shape PSA 007
Jam Ke- Hujan Jam-Jaman (mm)
1 3.17 3.69 4.25 4.61 4.94 5.85 12.82
2 8.95 11.08 13.08 15.00 16.42 20.92 51.30
3 55.43 62.77 71.23 74.98 79.04 89.24 179.55
4 5.31 7.39 9.25 11.54 13.21 18.58 51.30
5 3.17 3.69 4.25 4.61 4.94 5.85 12.82
6 3.17 3.69 4.25 4.61 4.94 5.85 12.82
Tr 5 10 25 50 100 1000 PMP
Hujan Rencana 158.37 184.63 212.63 230.72 246.99 292.59 641.24
C 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Hujan Efektif (mm) 79.19 92.32 106.32 115.36 123.50 146.29 320.62

Curah Hujan Efektif adalah Besaran hujan yang menimbulkan

limpasan langsung dipermukaan tanah, dalam artian sudah
dikalikan dengan koefisien lahan
 Analisa Debit Banjir Rencana
Kala Ulang (Th)
Jam-ke
5 10 25 50 100 1000 PMF
1 2 3 4 5 6 7 8
0 2.220 2.220 2.220 2.220 2.220 2.220 2.220
1 6.596 6.818 7.055 7.208 7.345 7.731 17.153
2 15.167 16.594 17.784 19.064 19.929 22.640 70.176
3 69.124 72.404 76.434 78.092 80.014 85.056 248.862
4 61.166 65.058 69.278 71.917 74.354 81.108 248.365
5 37.089 39.840 42.616 44.706 46.462 51.470 160.410
6 27.638 29.462 31.369 32.678 33.827 37.062 112.389
7 18.200 19.371 20.585 21.437 22.176 24.265 72.153
8 12.603 13.337 14.108 14.630 15.091 16.387 46.890
9 9.321 9.823 10.351 10.708 11.024 11.911 32.781
10 7.108 7.454 7.817 8.064 8.281 8.893 23.263
 Analisa Debit Andalan

Debit andalan merupakan debit yang memiliki peluang tercapainya aliran

dalam DAS dengan Probabilitas tertentu sebagai dasar perencanaan pola
operasi bendungan.

DATA HUJAN DATA KLIMATOLOGI

1. CURAH HUJAN HARIAN 1. TEMPERATUR
2. JUMLAH HARI HUJAN 2. PENYINARAN MATAHARI
3. KELEMBABAN RELATIF
4. KECEPATAN ANGIN

METODE FJ MOCK

DEBIT ALIRAN DASAR

Basic Year

Debit Andalan
 Rekapitulasi Debit FJ MOCK
January February March April May June July
Tahun /Bulan
I II III I II III I II III I II III I II III I II III I II III
2002 1.913 1.520 1.662 1.458 1.861 1.486 2.752 1.752 2.604 2.018 1.553 2.253 4.161 3.614 1.668 3.042 1.687 1.708 1.259 1.667 2.238
2003 2.073 1.776 1.675 1.608 2.003 1.814 1.916 2.614 2.174 1.998 2.536 1.527 3.070 1.906 1.268 1.608 1.326 1.727 1.086 1.344 1.379
2004 2.040 1.512 3.315 2.277 1.677 1.702 1.486 2.888 1.628 1.759 2.969 2.046 2.574 2.931 1.396 1.861 1.552 2.107 1.202 2.680 1.367
2005 3.283 1.667 1.354 1.269 1.776 1.635 1.398 1.946 2.245 2.558 2.871 2.129 2.362 2.443 1.616 1.679 2.337 1.993 1.822 1.554 1.074
2006 1.457 1.580 1.807 1.842 2.512 1.665 1.841 1.837 2.741 3.871 2.558 2.179 1.873 2.579 2.304 2.537 4.134 2.932 2.658 2.176 2.696
2007 2.503 1.768 2.176 1.720 1.637 1.540 1.812 3.471 1.708 2.143 2.049 2.623 2.337 2.308 1.802 1.774 3.225 2.347 2.164 1.701 2.756
2008 3.634 1.925 2.196 2.142 2.204 2.439 1.829 2.191 3.228 2.350 1.749 3.205 2.776 2.040 2.359 2.310 1.566 2.514 2.289 1.635 2.152
2009 2.768 2.742 1.862 2.702 2.726 1.681 1.790 2.413 1.505 2.738 2.082 2.190 2.228 2.366 1.898 1.851 1.768 1.367 1.165 1.623 2.010
2010 2.159 3.060 1.799 2.247 1.548 1.832 1.838 2.411 2.256 1.509 1.994 2.543 1.938 3.778 1.686 1.598 2.176 1.640 2.240 1.831 2.887
2011 2.578 2.286 2.804 2.941 3.842 2.191 2.069 2.198 2.747 1.821 1.492 1.593 2.814 2.616 2.935 2.642 2.316 2.550 1.934 1.762 1.885
2012 2.882 3.249 3.328 2.339 2.687 2.603 2.546 2.324 3.529 1.783 2.165 3.250 3.218 3.364 2.636 2.252 1.619 2.163 1.986 2.302 1.831
2013 2.142 2.425 1.823 2.294 1.748 2.967 3.528 2.533 1.884 2.701 2.811 1.836 3.102 1.776 2.455 2.878 1.738 2.300 2.116 2.932 3.413
2014 1.608 2.126 2.341 2.220 1.522 1.974 3.343 2.423 1.824 2.379 2.705 3.696 2.319 2.229 1.676 2.139 1.984 1.788 3.394 3.296 2.474
2015 2.164 2.035 1.322 1.772 2.663 2.278 1.536 3.007 2.447 2.452 1.957 1.637 1.759 1.956 1.331 1.232 1.797 2.134 1.325 1.392 1.787
2016 1.899 2.107 1.815 1.944 2.260 1.728 1.267 2.862 1.958 1.588 2.595 1.616 2.039 1.968 1.416 2.565 1.732 2.948 2.240 2.144 2.035
2017 2.665 1.887 1.573 2.470 1.611 1.908 2.221 3.756 2.100 2.939 2.187 2.337 1.557 2.241 2.924 2.016 1.682 1.379 1.881 2.274 1.628
2018 2.232 2.112 1.877 3.133 2.643 2.265 2.478 2.453 1.820 1.695 2.238 1.798 1.962 1.635 1.384 1.709 1.352 1.226 1.381 2.192 3.817
2019 2.165 1.687 1.705 1.520 1.524 1.821 1.428 1.995 3.529 3.647 2.427 2.549 3.243 2.128 2.368 1.967 2.099 1.896 1.966 2.204 1.868
2020 2.103 3.306 1.980 2.164 1.521 1.696 2.481 1.787 2.595 2.703 1.496 1.812 3.090 2.202 2.290 1.678 2.428 1.723 1.863 2.979 1.807
2021 2.903 2.281 2.381 1.789 1.508 1.998 1.364 1.786 1.764 2.203 1.481 1.289 1.712 1.651 2.066 1.268 1.321 2.001 1.598 1.579 1.343

August September October November December

Tahun /Bulan
I II III I II III I II III I II III I II III
2002 3.231 1.603 2.327 2.456 2.471 1.914 1.518 2.487 1.922 1.667 1.446 3.413 2.824 2.147 2.180
2003 1.373 1.405 2.592 2.209 2.654 3.635 2.234 2.428 2.519 1.691 2.011 4.391 2.064 2.004 1.788
2004 1.649 1.450 1.091 1.980 2.554 2.437 2.721 2.340 1.818 3.531 3.801 2.679 2.608 2.459 1.747
2005 1.998 1.569 1.792 2.296 2.079 2.520 1.694 2.565 2.292 2.484 3.059 1.879 2.397 2.058 1.757
2006 2.347 1.679 2.360 1.476 2.360 2.416 2.459 3.796 1.730 1.775 2.513 2.697 1.697 1.908 2.232
2007 2.136 2.052 3.121 2.371 2.732 1.866 2.115 2.256 2.121 2.845 2.575 2.324 2.586 2.475 3.257
2008 2.150 1.635 1.722 1.463 2.475 2.432 1.722 1.813 1.959 3.321 2.355 2.129 2.719 1.780 2.133
2009 1.860 1.610 2.060 1.429 2.032 2.197 1.766 2.371 2.350 1.753 2.508 2.788 2.504 2.011 1.493
2010 2.610 1.708 2.886 2.511 2.418 2.219 2.039 2.914 2.088 2.555 1.855 2.696 4.530 2.819 2.564
2011 1.640 3.315 2.256 2.150 1.628 2.988 2.995 3.050 2.350 3.020 2.276 1.896 2.774 2.639 3.162
2012 2.091 2.092 2.888 2.474 3.204 3.183 1.842 1.608 1.334 1.378 1.327 1.296 1.266 1.253 1.132
2013 2.437 1.768 1.582 2.361 2.753 2.180 1.729 2.543 1.826 2.895 2.898 1.948 2.339 3.713 2.452
2014 2.668 2.774 2.627 2.490 1.945 1.546 2.007 2.078 1.652 2.398 1.719 1.870 3.485 2.237 1.712
2015 2.545 1.508 1.238 2.392 1.905 2.537 1.574 1.656 2.180 2.629 2.599 1.962 1.887 2.898 1.779
2016 2.539 3.227 1.884 1.827 2.114 3.565 3.294 4.860 3.887 2.194 3.301 1.900 2.566 1.967 2.882
2017 1.378 2.631 1.802 1.635 2.033 2.252 1.906 1.902 2.396 1.831 2.209 2.438 3.822 2.683 2.333
2018 1.715 1.612 1.726 2.358 2.148 1.849 1.681 3.389 1.970 2.035 2.641 2.471 2.188 2.409 2.320
2019 1.588 1.410 1.879 3.096 1.913 1.487 2.243 3.020 1.941 4.551 1.976 1.931 2.061 5.019 2.299
2020 2.380 1.944 1.716 2.156 1.712 2.864 1.753 2.250 2.706 3.125 2.073 2.098 2.217 1.865 3.369
2021 1.355 1.525 1.524 2.361 1.992 1.866 3.077 2.006 2.344 1.898 2.702 2.296 2.665 2.841 2.063
 Analisa Q Andalan Basic Year
Q Q (Urut Turun)
No. Tahun 3 3 Tahun Urut Probabilitas Tahun Rencana
m /det m /det
1 2002 2.152 1.690 2011 4.76%
2 2003 2.040 1.665 2013 9.52%
3 2004 2.162 1.625 2016 14.29%
4 2005 2.040 1.599 2012 19.05%
5 2006 2.312 1.596 2006 23.81% Cukup
6 2007 2.289 1.585 2014 28.57%
7 2008 2.237 1.580 2007 33.33%
8 2009 2.061 1.580 2012 38.10%
9 2010 2.316 1.575 2019 42.86%
10 2011 2.449 1.544 2008 47.62%
11 2012 2.290 1.532 2020 52.38% Normal
12 2013 2.412 1.505 2017 57.14%
13 2014 2.296 1.492 2004 61.90%
14 2015 1.980 1.485 2002 66.67%
15 2016 2.354 1.455 2018 71.43%
16 2017 2.180 1.423 2009 76.19% Sedang
17 2018 2.109 1.408 2003 80.95%
18 2019 2.282 1.408 2005 85.71%
19 2020 2.220 1.366 2015 90.48% Kering
20 2021 1.939 1.338 2021 95.24%
 Tabel Debit Air Musim Kering 2015 Tabel Debit Air Musim Rendah 2009
Jumlah Debit 3 Jumlah Debit 3
No Bulan 3 Volume (m ) No Bulan 3 Volume (m )
Hari (m /dtk) Hari (m /dtk)
1 10 2.164 1,869,833.65 1 10 2.768 2,391,741.16
2 January 10 2.035 1,758,263.26 2 January 10 2.742 2,369,356.98
3 11 1.322 1,256,171.87 3 11 1.862 1,770,039.30
4 10 1.772 1,531,111.41 4 10 2.702 2,334,205.29
5 February 10 2.663 2,300,730.68 5 February 10 2.726 2,355,479.45
6 8 2.278 1,574,840.85 6 8 1.681 1,161,951.05
7 10 1.536 1,327,474.13 7 10 1.790 1,546,680.10
8 March 10 3.007 2,597,673.92 8 March 10 2.413 2,084,970.40
9 11 2.447 2,325,733.56 9 11 1.505 1,430,365.86
10 10 2.452 2,118,218.01 10 10 2.738 2,365,482.13
11 April 10 1.957 1,690,964.00 11 April 10 2.082 1,799,169.63
12 10 1.637 1,414,455.29 12 10 2.190 1,892,382.76
13 10 1.759 1,519,728.66 13 10 2.228 1,925,309.73
14 May 10 1.956 1,690,347.21 14 May 10 2.366 2,044,293.37
15 11 1.331 1,265,041.85 15 11 1.898 1,804,220.75
16 10 1.232 1,064,411.32 16 10 1.851 1,599,249.82
17 June 10 1.797 1,552,207.96 17 June 10 1.768 1,527,488.43
18 10 2.134 1,843,418.96 18 10 1.367 1,181,341.01
19 10 1.325 1,144,911.78 19 10 1.165 1,006,699.37
20 July 10 1.392 1,202,356.61 20 July 10 1.623 1,402,047.06
21 11 1.787 1,698,433.23 21 11 2.010 1,910,691.90
22 10 2.545 2,199,215.68 22 10 1.860 1,607,431.33
23 August 10 1.508 1,302,496.26 23 August 10 1.610 1,391,456.25
24 11 1.238 1,176,261.68 24 11 2.060 1,957,618.97
25 10 2.392 2,067,064.78 25 10 1.429 1,234,963.00
26 September 10 1.905 1,646,138.98 26 September 10 2.032 1,755,228.07
27 10 2.537 2,191,941.49 27 10 2.197 1,898,201.99
28 10 1.574 1,360,059.12 28 10 1.766 1,526,071.06
29 October 10 1.656 1,430,808.38 29 October 10 2.371 2,048,262.71
30 11 2.180 2,071,439.23 30 11 2.350 2,233,231.11
31 10 2.629 2,271,747.23 31 10 1.753 1,514,583.48
32 November 10 2.599 2,245,932.14 32 November 10 2.508 2,166,915.91
33 11 1.962 1,865,144.58 33 11 2.788 2,650,021.22
34 10 1.887 1,630,352.45 34 10 2.504 2,163,492.87
35 December 10 2.898 2,504,234.62 35 December 10 2.011 1,737,524.43
36 11 1.779 1,690,729.14 36 11 1.493 1,419,184.50

Debit Air Musim Kering Debit Air Musim Rendah

3.500 3.000
3.000 2.500
Q (m3/det)
Q (m3/det)

2.500 2.000
2.000 1.500
1.500 1.000
1.000
0.500
0.500
0.000 0.000

November
October
January

May
March

August
June
July
April

September

December
February
October
May

November
January

March

September
July
April

June

August
February

December

Bulan Bulan
 Tabel Debit Air Musim Normal 2020 Tabel Debit Air Musim Cukup 2006
Jumlah Debit 3 Jumlah Debit 3
No Bulan 3 Volume (m ) No Bulan 3 Volume (m )
Hari (m /dtk) Hari (m /dtk)
1 10 2.103 1,816,653.71 1 10 1.457 1,259,247.96
2 January 10 3.306 2,856,101.21 2 January 10 1.580 1,365,282.70
3 11 1.980 1,881,632.95 3 11 1.807 1,717,443.39
4 10 2.164 1,869,932.32 4 10 1.842 1,591,285.82
5 February 10 1.521 1,313,795.09 5 February 10 2.512 2,170,243.28
6 8 1.696 1,172,534.03 6 8 1.665 1,150,903.82
7 10 2.481 2,143,916.12 7 10 1.841 1,590,584.25
8 March 10 1.787 1,544,160.97 8 March 10 1.837 1,586,985.67
9 11 2.595 2,466,519.91 9 11 2.741 2,605,086.46
10 10 2.703 2,334,979.20 10 10 3.871 3,344,423.05
11 April 10 1.496 1,292,531.08 11 April 10 2.558 2,210,162.14
12 10 1.812 1,565,326.11 12 10 2.179 1,882,911.00
13 10 3.090 2,669,744.63 13 10 1.873 1,618,508.44
14 May 10 2.202 1,902,263.41 14 May 10 2.579 2,227,835.28
15 11 2.290 2,176,169.56 15 11 2.304 2,189,601.85
16 10 1.678 1,449,786.61 16 10 2.537 2,192,012.99
17 June 10 2.428 2,097,790.30 17 June 10 4.134 3,571,466.62
18 10 1.723 1,488,429.72 18 10 2.932 2,533,159.75
19 10 1.863 1,609,646.06 19 10 2.658 2,296,466.10
20 July 10 2.979 2,573,793.52 20 July 10 2.176 1,880,248.96
21 11 1.807 1,717,423.14 21 11 2.696 2,562,526.13
22 10 2.380 2,055,930.77 22 10 2.347 2,027,724.83
23 Augus t 10 1.944 1,679,647.77 23 August 10 1.679 1,450,565.65
24 11 1.716 1,630,934.47 24 11 2.360 2,242,756.46
25 10 2.156 1,862,742.78 25 10 1.476 1,275,389.51
26 September 10 1.712 1,479,364.81 26 September 10 2.360 2,039,008.70
27 10 2.864 2,474,716.94 27 10 2.416 2,087,492.39
28 10 1.753 1,514,957.02 28 10 2.459 2,124,181.88
29 October 10 2.250 1,944,354.06 29 October 10 3.796 3,279,637.44
30 11 2.706 2,571,593.60 30 11 1.730 1,644,267.51
31 10 3.125 2,700,152.81 31 10 1.775 1,533,501.70
32 November 10 2.073 1,790,942.21 32 November 10 2.513 2,171,103.75
33 11 2.098 1,994,097.24 33 11 2.697 2,563,319.03
34 10 2.217 1,915,544.11 34 10 1.697 1,465,892.05
35 December 10 1.865 1,611,523.77 35 December 10 1.908 1,648,253.10
36 11 3.369 3,201,627.29 36 11 2.232 2,121,263.07

Debit Air Musim Normal Debit Air Musim Cukup

5.000
Q (m 3 /de t)

4.000
Q (m 3 /de t)

3.000 4.000
3.000
2.000 2.000
1.000 1.000
0.000 0.000
N ovem be r

N ovem be r
Se pte m ber

Se pte m ber
De ce m ber

De ce m ber
O ct obe r

O ct obe r
Fe brua ry

Ja nuary
Fe brua ry
Ja nuary

A ugust
A ugust
M a rc h

M a rch
A pril

A pril
May
May
June

June
July
July

Bulan Bulan
 Tabel Debit Air Musim Kering 2015
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 2.035 0.145 0.200 0.345 Terpenuhi
Jan II 10 1.322 0.145 0.157 0.302 Terpenuhi
III 11 1.772 0.145 0.164 0.309 Terpenuhi
I 10 2.663 0.145 0.123 0.268 Terpenuhi
Feb II 10 2.278 0.145 0.104 0.249 Terpenuhi
III 8 1.536 0.145 0.138 0.283 Terpenuhi
I 10 3.007 0.145 0.094 0.239 Terpenuhi
Mar II 10 2.447 0.145 0.123 0.268 Terpenuhi
III 11 2.452 0.145 0.122 0.267 Terpenuhi
I 10 1.957 0.145 0.152 0.297 Terpenuhi
Apr II 10 1.637 0.145 0.102 0.247 Terpenuhi
III 10 1.759 0.145 0.089 0.234 Terpenuhi
I 10 1.956 0.145 0.118 0.263 Terpenuhi
Mei II 10 1.331 0.145 0.114 0.259 Terpenuhi
III 11 1.232 0.145 0.143 0.288 Terpenuhi
I 10 1.797 0.145 0.088 0.233 Terpenuhi
Juni II 10 2.134 0.145 0.091 0.236 Terpenuhi
III 10 1.325 0.145 0.138 0.283 Terpenuhi
I 10 1.392 0.145 0.110 0.255 Terpenuhi
Juli II 10 1.787 0.145 0.109 0.254 Terpenuhi
III 11 2.545 0.145 0.093 0.238 Terpenuhi
I 10 1.508 0.145 0.094 0.239 Terpenuhi
Agt II 10 1.238 0.145 0.105 0.250 Terpenuhi
III 11 2.392 0.145 0.105 0.250 Terpenuhi
I 10 1.905 0.145 0.163 0.308 Terpenuhi
Sept II 10 2.537 0.145 0.137 0.282 Terpenuhi
III 10 1.574 0.145 0.129 0.274 Terpenuhi
I 10 1.656 0.145 0.212 0.357 Terpenuhi
Okt II 10 2.180 0.145 0.138 0.283 Terpenuhi
III 11 2.629 0.145 0.162 0.307 Terpenuhi
I 10 2.599 0.145 0.131 0.276 Terpenuhi
Nov II 10 1.962 0.145 0.186 0.331 Terpenuhi
III 10 1.887 0.145 0.158 0.303 Terpenuhi
I 10 2.898 0.145 0.184 0.329 Terpenuhi
Des II 10 1.779 0.145 0.196 0.341 Terpenuhi
III 11 0.000 0.145 0.142 0.287 Kurang
 Tabel Debit Air Musim Rendah 2009
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 2.768 0.145 0.200 0.345 Terpenuhi
Jan II 10 2.742 0.145 0.157 0.302 Terpenuhi
III 11 1.862 0.145 0.164 0.309 Terpenuhi
I 10 2.702 0.145 0.123 0.268 Terpenuhi
Feb II 10 2.726 0.145 0.104 0.249 Terpenuhi
III 8 1.681 0.145 0.138 0.283 Terpenuhi
I 10 1.790 0.145 0.094 0.239 Terpenuhi
Mar II 10 2.413 0.145 0.123 0.268 Terpenuhi
III 11 1.505 0.145 0.122 0.267 Terpenuhi
I 10 2.738 0.145 0.152 0.297 Terpenuhi
Apr II 10 2.082 0.145 0.102 0.247 Terpenuhi
III 10 2.190 0.145 0.089 0.234 Terpenuhi
I 10 2.228 0.145 0.118 0.263 Terpenuhi
Mei II 10 2.366 0.145 0.114 0.259 Terpenuhi
III 11 1.898 0.145 0.143 0.288 Terpenuhi
I 10 1.851 0.145 0.088 0.233 Terpenuhi
Juni II 10 1.768 0.145 0.091 0.236 Terpenuhi
III 10 1.367 0.145 0.138 0.283 Terpenuhi
I 10 1.165 0.145 0.110 0.255 Terpenuhi
Juli II 10 1.623 0.145 0.109 0.254 Terpenuhi
III 11 2.010 0.145 0.093 0.238 Terpenuhi
I 10 1.860 0.145 0.094 0.239 Terpenuhi
Agt II 10 1.610 0.145 0.105 0.250 Terpenuhi
III 11 2.060 0.145 0.105 0.250 Terpenuhi
I 10 1.429 0.145 0.163 0.308 Terpenuhi
Sept II 10 2.032 0.145 0.137 0.282 Terpenuhi
III 10 2.197 0.145 0.129 0.274 Terpenuhi
I 10 1.766 0.145 0.212 0.357 Terpenuhi
Okt II 10 2.371 0.145 0.138 0.283 Terpenuhi
III 11 2.350 0.145 0.162 0.307 Terpenuhi
I 10 1.753 0.145 0.131 0.276 Terpenuhi
Nov II 10 2.508 0.145 0.186 0.331 Terpenuhi
III 10 2.788 0.145 0.158 0.303 Terpenuhi
I 10 2.504 0.145 0.184 0.329 Terpenuhi
Des II 10 2.011 0.145 0.196 0.341 Terpenuhi
III 11 1.493 0.145 0.142 0.287 Terpenuhi
 Tabel Debit Air Musim Normal 2020
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 2.103 0.145 0.200 0.345 Terpenuhi
Jan II 10 3.306 0.145 0.157 0.302 Terpenuhi
III 11 1.980 0.145 0.164 0.309 Terpenuhi
I 10 2.164 0.145 0.123 0.268 Terpenuhi
Feb II 10 1.521 0.145 0.104 0.249 Terpenuhi
III 8 1.696 0.145 0.138 0.283 Terpenuhi
I 10 2.481 0.145 0.094 0.239 Terpenuhi
Mar II 10 1.787 0.145 0.123 0.268 Terpenuhi
III 11 2.595 0.145 0.122 0.267 Terpenuhi
I 10 2.703 0.145 0.152 0.297 Terpenuhi
Apr II 10 1.496 0.145 0.102 0.247 Terpenuhi
III 10 1.812 0.145 0.089 0.234 Terpenuhi
I 10 3.090 0.145 0.118 0.263 Terpenuhi
Mei II 10 2.202 0.145 0.114 0.259 Terpenuhi
III 11 2.290 0.145 0.143 0.288 Terpenuhi
I 10 1.678 0.145 0.088 0.233 Terpenuhi
Juni II 10 2.428 0.145 0.091 0.236 Terpenuhi
III 10 1.723 0.145 0.138 0.283 Terpenuhi
I 10 1.863 0.145 0.110 0.255 Terpenuhi
Juli II 10 2.979 0.145 0.109 0.254 Terpenuhi
III 11 1.807 0.145 0.093 0.238 Terpenuhi
I 10 2.380 0.145 0.094 0.239 Terpenuhi
Agt II 10 1.944 0.145 0.105 0.250 Terpenuhi
III 11 1.716 0.145 0.105 0.250 Terpenuhi
I 10 2.156 0.145 0.163 0.308 Terpenuhi
Sept II 10 1.712 0.145 0.137 0.282 Terpenuhi
III 10 2.864 0.145 0.129 0.274 Terpenuhi
I 10 1.753 0.145 0.212 0.357 Terpenuhi
Okt II 10 2.250 0.145 0.138 0.283 Terpenuhi
III 11 2.706 0.145 0.162 0.307 Terpenuhi
I 10 3.125 0.145 0.131 0.276 Terpenuhi
Nov II 10 2.073 0.145 0.186 0.331 Terpenuhi
III 10 2.098 0.145 0.158 0.303 Terpenuhi
I 10 2.217 0.145 0.184 0.329 Terpenuhi
Des II 10 1.865 0.145 0.196 0.341 Terpenuhi
III 11 3.369 0.145 0.142 0.287 Terpenuhi
 Tabel Debit Air Musim Normal 2020
Kebutuhan Air
Jumlah Debit Tersedia Q Total
Bulan Periode Air Baku Pemeliharaan Sungai 10% x Q 95 Keterangan
Hari 3 3 3
(m /dt) (m /dt) (m /dt) (m3/dt)
1 2 3 4 6 7 8 9
I 10 1.457 0.145 0.200 0.345 Terpenuhi
Jan II 10 1.580 0.145 0.157 0.302 Terpenuhi
III 11 1.807 0.145 0.164 0.309 Terpenuhi
I 10 1.842 0.145 0.123 0.268 Terpenuhi
Feb II 10 2.512 0.145 0.104 0.249 Terpenuhi
III 8 1.665 0.145 0.138 0.283 Terpenuhi
I 10 1.841 0.145 0.094 0.239 Terpenuhi
Mar II 10 1.837 0.145 0.123 0.268 Terpenuhi
III 11 2.741 0.145 0.122 0.267 Terpenuhi
I 10 3.871 0.145 0.152 0.297 Terpenuhi
Apr II 10 2.558 0.145 0.102 0.247 Terpenuhi
III 10 2.179 0.145 0.089 0.234 Terpenuhi
I 10 1.873 0.145 0.118 0.263 Terpenuhi
Mei II 10 2.579 0.145 0.114 0.259 Terpenuhi
III 11 2.304 0.145 0.143 0.288 Terpenuhi
I 10 2.537 0.145 0.088 0.233 Terpenuhi
Juni II 10 4.134 0.145 0.091 0.236 Terpenuhi
III 10 2.932 0.145 0.138 0.283 Terpenuhi
I 10 2.658 0.145 0.110 0.255 Terpenuhi
Juli II 10 2.176 0.145 0.109 0.254 Terpenuhi
III 11 2.696 0.145 0.093 0.238 Terpenuhi
I 10 2.347 0.145 0.094 0.239 Terpenuhi
Agt II 10 1.679 0.145 0.105 0.250 Terpenuhi
III 11 2.360 0.145 0.105 0.250 Terpenuhi
I 10 1.476 0.145 0.163 0.308 Terpenuhi
Sept II 10 2.360 0.145 0.137 0.282 Terpenuhi
III 10 2.416 0.145 0.129 0.274 Terpenuhi
I 10 2.459 0.145 0.212 0.357 Terpenuhi
Okt II 10 3.796 0.145 0.138 0.283 Terpenuhi
III 11 1.730 0.145 0.162 0.307 Terpenuhi
I 10 1.775 0.145 0.131 0.276 Terpenuhi
Nov II 10 2.513 0.145 0.186 0.331 Terpenuhi
III 10 2.697 0.145 0.158 0.303 Terpenuhi
I 10 1.697 0.145 0.184 0.329 Terpenuhi
Des II 10 1.908 0.145 0.196 0.341 Terpenuhi
III 11 2.232 0.145 0.142 0.287 Terpenuhi
 HASIL ANALISA HIDROLOGI
DEBIT BANJIR RENCANA DEBIT ANDALAN BASIC YEAR
Tr Q max No. Tahun
Q Q (Urut Turun)
Tahun Urut Probabilitas Tahun Rencana
3 3
m /det m /det
Tahun (m3/det) 1 2002 2.152 1.690 2011 4.76%
5 69.124 2 2003 2.040 1.665 2013 9.52%
3 2004 2.162 1.625 2016 14.29%
10 72.404 4 2005 2.040 1.599 2012 19.05%
25 76.434 5 2006 2.312 1.596 2006 23.81% Cukup
6 2007 2.289 1.585 2014 28.57%
50 78.092 7 2008 2.237 1.580 2007 33.33%
100 80.014 8 2009 2.061 1.580 2012 38.10%
9 2010 2.316 1.575 2019 42.86%
1000 85.056 10 2011 2.449 1.544 2008 47.62%
PMF 248.862 11 2012 2.290 1.532 2020 52.38% Normal
12 2013 2.412 1.505 2017 57.14%
Sumber : Perhitungan 13 2014 2.296 1.492 2004 61.90%
14 2015 1.980 1.485 2002 66.67%
15 2016 2.354 1.455 2018 71.43%
16 2017 2.180 1.423 2009 76.19% Sedang
17 2018 2.109 1.408 2003 80.95%
18 2019 2.282 1.408 2005 85.71%
19 2020 2.220 1.366 2015 90.48% Kering
20 2021 1.939 1.338 2021 95.24%
 RENCANA KERJA SELANJUTNYA

DEBIT BANJIR RENCANA DEBIT ANDALAN

LENGKUNG KAPASITAS BENDUNGAN LENGKUNG KAPASITAS BENDUNGAN

PENELUSURAN BANJIR PELIMPAH ANALISA BUKAAN INTAKE

LENGKUNG DEBIT PELIMBAH LENGKUNG DEBIT INTAKE

PENYUSUNAN MANUAL OP
