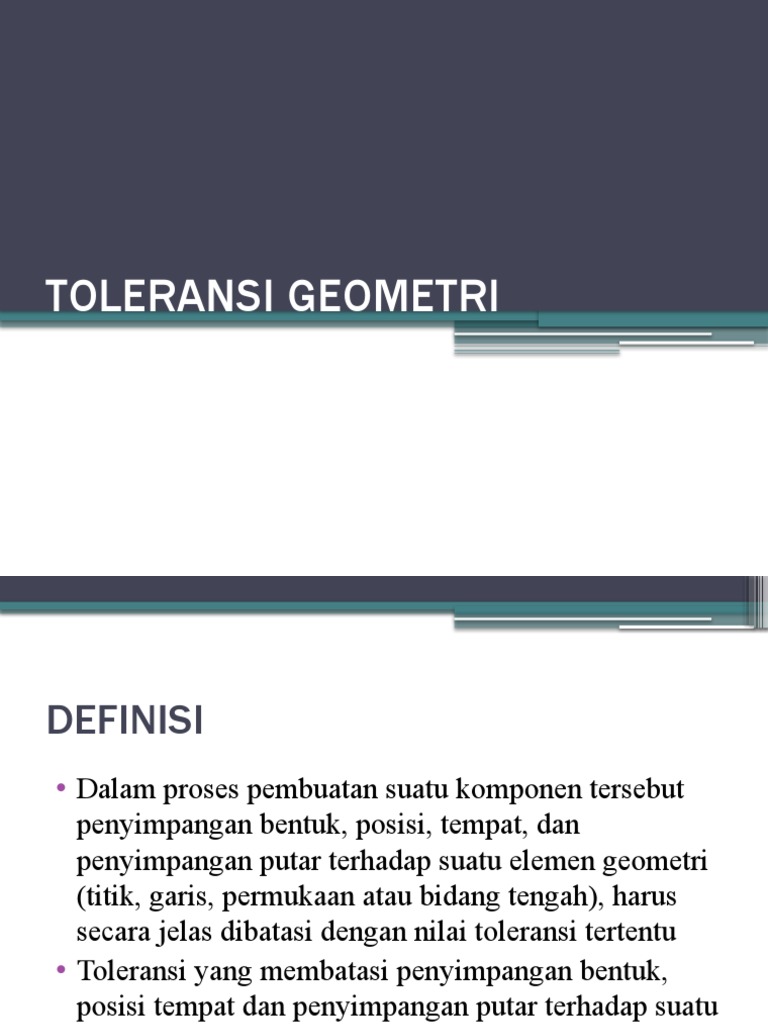

TOLERANSI GEOMETRI

DEFINISI
• Dalam proses pembuatan suatu komponen tersebut
penyimpangan bentuk, posisi, tempat, dan
penyimpangan putar terhadap suatu elemen geometri
(titik, garis, permukaan atau bidang tengah), harus
secara jelas dibatasi dengan nilai toleransi tertentu
• Toleransi yang membatasi penyimpangan bentuk,
posisi tempat dan penyimpangan putar terhadap suatu
elemen geometris ini disebut sebagai toleransi
geometrik
Lambang Toleransi Geometrik
• Lambang untuk sifat yang diberi toleransi bentuk
1. Toleransi bentuk (form tolerances)
▫ Merupakan nilai maksimum yang diijinkan pada
deviasi bentuk. Jadi, toleransi bentuk membatasi
deviasi suatu feature terhadap bentuk ideal geometris
suatu garis atau permukaan
▫ Kasus khusus untuk bentuk garis: straightness dan
roundness (circularity)
▫ Kasus khusus untuk bentuk permukaan: flatness
(planarity) dan cylindricity
Toleransi kelurusan
• Penyimpangan terhadap kelurusan suatu
bentuk/bidang
Toleransi kelurusan pada sumbu
• Adalah penyimpangan terhadap garis sumbu
sepanjang benda kerja
 Toleransi Bentuk (kedataran)
• adalah penyimpangan bentuk permukaan benda kerja yang
diizinkan
Toleransi kebulatan
Adalah penyimpangan terhadap kebulatan benda kerja, dimana keliling dari
piring harus terletak diantara dua lingkaran yang sebidang dan sepusat dengan
jarak(beda jari-jari)
2.Toleransi orientasi (orientation tolerance)
▫ merupakan suatu nilai maksimum yang membatasi
deviasi suatu feature terhadap orientasi ideal geometris
terhadap datum
▫ kasus khusus: pararellism (keparalelan) dan
perpendicularity (ketegaklurusan)
Toleransi kesejajaran
Adalah toleransi penyimpangan terhadap dua
bidang yang searah/ sejajar
 Toleransi Tegak Lurus
• adalah penyimpangan posisi yang diizinkan terhadap posisi
yang digunakan sebagai patokan (datum feature)
Toleransi kemiringan
• Penyimpangan terhadap Bidang miring harus terletak diantara
dua garis sejajar yang berjarak 0,1 mm
3. Toleransi posisi(location tolerance)
▫ merupakan suatu nilai yang membatasi deviasi suatu
feature terhadap lokasi ideal geometrisnya (orientasi
dan jarak) terhadap datum
▫ kasus khusus: coaxility (kesamaan sumbu) dan
symmetry
4. Run-out tolerances
▫ merupakan bagian dari toleransi orientasi dan toleransi
lokasi, tetapi karena metode pengukurannya khusus,
maka didefinisikan sebagai jenis toleransi tersendiri
Toleransi kesatusumbuan
• Toleransi penyimpangan yang menyatakan dua lingkaran dapat berbeda
sumbu sesuai toleransi yang ditentukan
0.01 A

Ø 0.01
Toleransi posisi
• Penerapan dari angka dalam kotak
diperlihatkan oleh gambar berikut ini,
pengertiannya ialah secara praktik Penitik
(Senter) boleh bergeser asal jangan lebih
dari ᴓ0,02 mm, untuk mudahnya ukuran
10 akan berada antara 9,99 mm-10,01 mm
dan ukuran 11 akan berada antara 10,99
mm-11,01 mm.
Toleransi simetris
• Adalah penyimpangan sumbu dimana harus terletak diantara
dua bidang sejajar dengan ukuran tertentu dan simetris
terhadap bidang setengahnya
0.06 AB
C
0.1 CD

A B
A B

0.05 AB

D
 Kotak toleransi
Simbol toleransi dan persyaratannya dituliskan dalam sebuah kotak toleransi yang dibagi
menjadi dua atau lebih bagian seperti ditunjukkan gambar 1. Bagian-bagian kotak tersebut
berisi keterangan seperti dijelaskan pada gambar 2.
Penunjukan elemen yang diberi toleransi
• Kotak toleransi dihubingkan dengan elemen yang diberi toleransi dengan
garis penunjuk yang ujung tanda panahnya harus menempel
• A. pada garis tepi dari elemen atau permukaan yang ditunjuk. Garis ukuran
tidak boleh diberi penunjuk toleransi
Penunjukan elemen yang diberi toleransi
• B. pada garis ukuran, jika toleransi dimaksudkan
untuk sumbu atau bidang tengah komponen
Penunjukan elemen yang diberi toleransi
• C. pada garis sumbu, jika toleransi diberikan untuk sumbu
atau bidang tengah adri semua elemen-elemen yang
mempunyai sumbu atau bidang tengah yang sama.
Elemen dasar
• Adalah sebuah atau beberapa elemen yang dijadikan elemen
dasar yang ditunjukkan dengan sebuah huruf besar dalam
kotak dan dihubungkan dengan garis yang berujung pada
suatu segitiga
• A. pada garis tepi atau perpanjangan, jika elemen dasar adalah
garis atau permukaan tersebut.
Elemen dasar
• B. pada garis proyeksi dan tepat pada garis ukuran, jika
elemen dasar adalah garis sumbu atau bidang tengah dari
komponen trsebut
Elemen dasar
• C. pada garis sumbu atau bidang tengah dari semua
elemen-elemen yang bersangkutan
Keterangan tambahan

• A. penulisan panjang tertentu pada toleransi

• B. Jika toleransi lain yang lebih kecil untuk panjang

tertentu pada jenis toleransi yang sama dapat ditulis
seperti pada gambar
Keterangan tambahan

• C. Jika toleransi diterapkan pada bagian terbatas

dapat ditulis
Ukuran teoritis tepat
• Suatu ukuran yang menentukan letak posisi atau
bentuk sebuah elemen.
Penunjukan toleransi secara kelompok
• Penunjukan tleransi secara kelompok harus disertai
keterangan yang tertera pada tabel
Keterangan toleransi gambar
