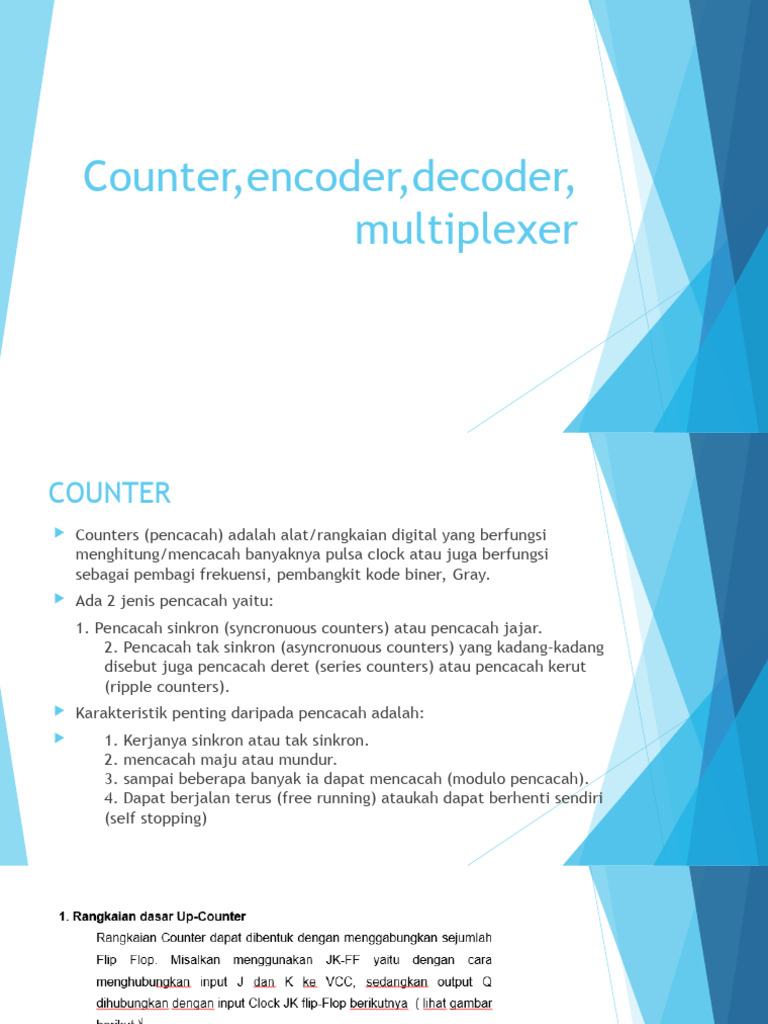

Counter,encoder,decoder,

multiplexer
COUNTER
 Counters (pencacah) adalah alat/rangkaian digital yang berfungsi
menghitung/mencacah banyaknya pulsa cIock atau juga berfungsi
sebagai pembagi frekuensi, pembangkit kode biner, Gray.
 Ada 2 jenis pencacah yaitu:
1. Pencacah sinkron (syncronuous counters) atau pencacah jajar.
2. Pencacah tak sinkron (asyncronuous counters) yang kadang-kadang
disebut juga pencacah deret (series counters) atau pencacah kerut
(rippIe counters).
 Karakteristik penting daripada pencacah adalah:
 1. Kerjanya sinkron atau tak sinkron.
2. mencacah maju atau mundur.
3. sampai beberapa banyak ia dapat mencacah (modulo pencacah).
4. Dapat berjalan terus (free running) ataukah dapat berhenti sendiri
(seIf stopping)
 Penjelasan
 Pada transisi clock 0, output Q0 togle, yaitu berubah dari kondisi
awalnya nol menjadi satu. Pada transisi clock 1, output Q0 togle
kembali yatu berubah dari kondisi output 1 menjadi nol,
demikian seterusnya untuk transisi clock berikutnya.
 FF kedua mendapat pulsa clock dari output Q0, sehingga output
Q1 akan meresponse setiap transisi clock. Yaitu pada transisi
clock ke1 output Q1 togle yaitu berubah dari kondisi output
sebelumnya 0 menjadi 1, kemudian pada transisi clock ke 3
output Q1 mengalami perubahan dari 1 menjadi 0
 FF ketiga mendapat pulsa clock dari ouput Q1, sehingga output Q2 akan
merespon setiap transisi negative input dari FF ke dua. Yaitu pada transisi
clock ke 3 output Q2 togle yaitu berubah dari 0 ke 1, demikian seterusnya
pada transisi clock ke 7 output Q2 berubah kembali dari 1 menjadi 0
 FF ke empat mendapat pulsa clock dari ouput Q2, sehingga output Q3 akan
merespon setiap transisi negative input dari FF ke tiga. Yaitu pada transisi
clock ke 7 output Q3 togle yaitu berubah dari 0 ke 1, demikian seterusnya
pada transisi clock ke 14 output Q3 berubah kembali dari 1 menjadi 0.
Seterusnya dapat dibuat dalam bentuk truth table berikut
Tabel kebenaran
Q3 Q2 Q1 Q0
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1
Penerapan Counter yang lain yaitu dpat digunakan sebagai:
Ring Counter, tetapi pada counter ni mempunyai kelemahan bila
dibandingkan denganpencacah Asinkron (biner) yaitu ring counter
seperti penjelasan diatas terdiri dari 4 FF yang hanya mengahasilkan
4 variasi keluaran, sedangkan pada pencacah biner dengan 4 buah
flip-flop akan dapat menghasilkan 2n kombinasi keluaran, n =
banyaknya flip-flop jadi ada 24 = 16 variasi keluaran.
Johnson Counter/pencacah lingkar bersilang merupakan jenis
pencacah sinkron dimana output Q ditingkat terakhir dihubungkan
dengan input K dan output Qnot pada tingkat terakhir di umpan
balikkan (dihubungkan) ke input J. Penerapan Rangkaian Counter
banyak kita jumpai pada peralatan-peralatan pada komputer,
rangkaian pengendali, audio video dan lain sebagainya yang
menerapkan sistem kerja rangkaian Elektronika Digital.
Terima kasih 
