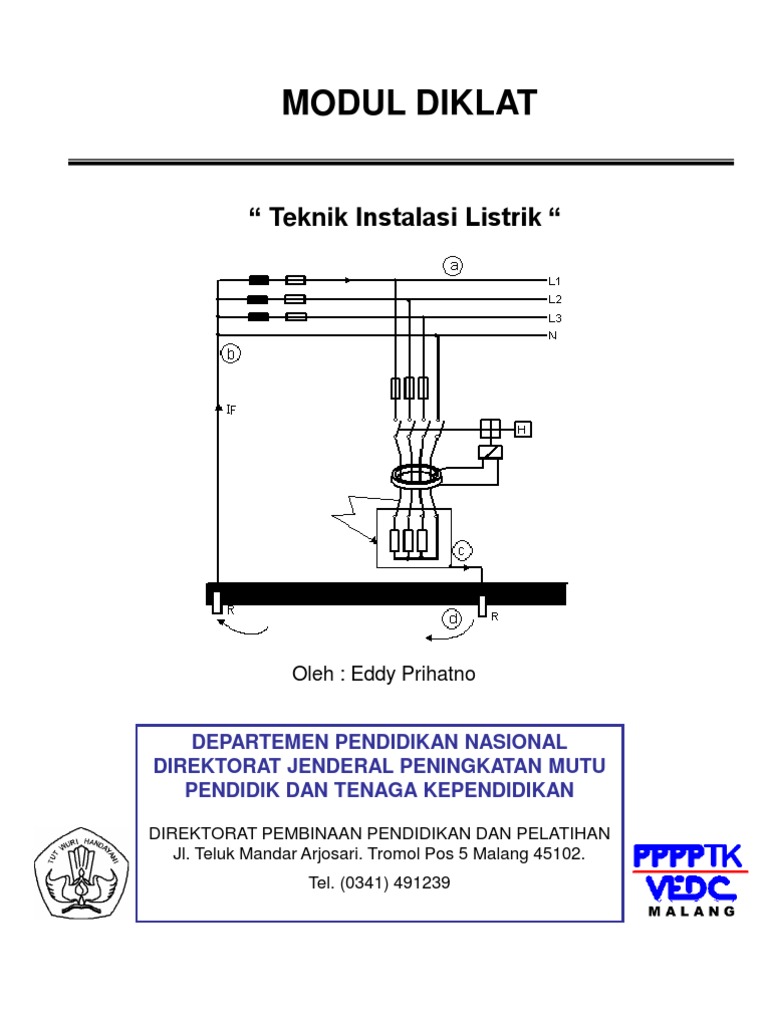

MODUL DIKLAT

Teknik Instalasi Listrik

Oleh : Eddy Prihatno DEPARTEMEN PENDIDIKAN NASIONAL DIREKTORAT JENDERAL PENINGKATAN MUTU PENDIDIK DAN TENAGA KEPENDIDIKAN
DIREKTORAT PEMBINAAN PENDIDIKAN DAN PELATIHAN Jl. Teluk Mandar Arjosari. Tromol Pos 5 Malang 45102. Tel. (0341) 491239

Contoh : Instalasi Rumah Tinggal

Schlafen

Wohnen

Essen

Kind Bad Kuche

Simbol - Simbol Listrik A. Penghantar dan warna Penghantar

No. Pengawatan Simbol lain Keterangan
Pengawatan pada langit langit atau melewati langit langit .

Pengawatan dalam langit - langit .

Pengawatan pada dinding atau di dalam tembok .

Pengawatan pada lantai atau didalam lantai .

Pengawatan di dalam lantai , melalui langit langit berkonstruksi beton . Pengawatan di atas permukaan

Pengawatan di bawah permukaan

Pokok Bahasan Sub Pokok Satuan Bahasan

: Teknik Pengendali : Dasar Rangkaian Lampu : Rangkaian Saklar Tunggal Dan Saklar Seri

Tujuan Instruksional Umum : Setelah pelajaran selesai peserta harus dapat menunjukkan komponen pengendali listrik . Tujuan Instruksional Khusus : Peserta harus dapat: Menggambar rangkaian saklar tunggal dan rangkaian saklar seri dengan benar Merangkai saklar tunggal dengan 1 buah lampu dan merangkai saklar seri dengan 2 buah lampu dengan benar . Mengoperasikan rangkaian saklar tunggal dengan 1 buah lampu dan mengopeasikan rangkaian saklar seri dengan 2 buah lampu dengan benar .

Latihan : Melengkapi Rangkaian TUGAS : 1 . a) Gambarkan diagram garis tunggal rangkaian 2 lampu yang dilayani oleh 2 saklar tunggal dibawah ini b) Tentukan berapa jumlah hantaran / kabel pada diagram tersebut .

TUGAS : 2 Lengkapilah dengan simbol yang benar diagram garis tunggal terdapat dalam gambar denah dibawah ini instalasi dua buah lampu masing-masing menggunakan sakelar tunggal.

TUGAS : 3 Buatlah diagram garis tunggal rangkaian saklar seri melayani dua buah lampu dan sebuah kotakkontak dibawah ini :

Gambar Diagram Garis Tunggal

TUGAS : 4 Lengkapilah diagram pengawatan rangkaian saklar seri dibawah ini untuk melayani 2 lampu dan sebuah kotak-kontak satu fasa biasa.

L N PE

S1

S2

Gambar Diagram Pengawatan

Lengkapilah Tabel Pengamatan tugas 4 dibawah ini Berilah tanda (x) jika lampu/kotak-kontak hidup dan tanda (-) jika mati . NO 1. 2. 3. 4. S1 On Off On Off S2 Off On On Off Keadaan LP1 Keadaan LP2 Keadaan KKontak Keterangan
