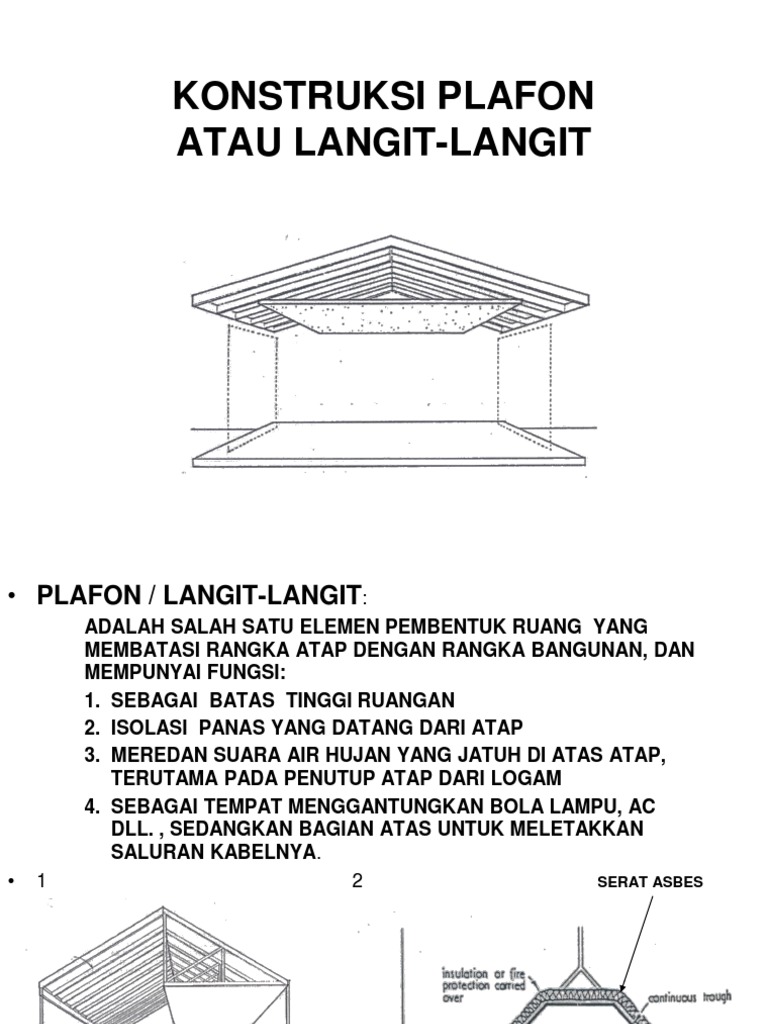

KONSTRUKSI PLAFON

ATAU LANGIT-LANGIT
PLAFON / LANGIT-LANGIT:
ADALAH SALAH SATU ELEMEN PEMBENTUK RUANG YANG
MEMBATASI RANGKA ATAP DENGAN RANGKA BANGUNAN, DAN
MEMPUNYAI FUNGSI:
1. SEBAGAI BATAS TINGGI RUANGAN
2. ISOLASI PANAS YANG DATANG DARI ATAP
3. MEREDAN SUARA AIR HUJAN YANG JATUH DI ATAS ATAP,
TERUTAMA PADA PENUTUP ATAP DARI LOGAM
4. SEBAGAI TEMPAT MENGGANTUNGKAN BOLA LAMPU, AC
DLL. , SEDANGKAN BAGIAN ATAS UNTUK MELETAKKAN
SALURAN KABELNYA.
1 2 SERAT ASBES
PLAFON TRANSPARAN SEBAGAI
DIFUSER CAHAYA ALAMI
PLAFON TRANSPARAN SEBAGAI
DIFUSER CAHAYA LAMPU
DETAIL SAMBUNGAN ANTARA PLAFON
DENGAN FITTING LAMPU
PLAFON TRANSPARAN SEBAGAI
DIFUSER CAHAYA LAMPU
PERMUKAAN PLAFON SBG
PEMANTUL SUARA
SALURAN AC, PLAMBING
TERLETAK DI ANTARA
LANTAI ATAS DAN
PLAFON DI BAWAHNYA
CATWALK DAN LAMPU
PANGGUNG YANG
BERGERAK TERLETAK
DI ATAS PLAFON
TINGGI PLAFON:
1. UNTUK DAERAH TROPIS JANGAN TERLALU RENDAH, SEBAIKNYA
DIBUAT 3 METER ATAU LEBIH.
2. MENURUT PERATURAN TINGGI PLAFON DATAR MINIMAL 2,40 M
KECUALI:
a. PLAFON MIRING DENGAN SYARAT MINIMAL 1/2 DARI LUAS RUANG
MEMILIKI TINGGI 2,4 M, DAN TINGGI TERENDAH 1,75 M.
b. PLAFON PADA KM/WC, RUANG CUCI BOLEH DIBUAT RENDAH MINIMAL
2,10 M
. SISTEM KONSTRUKSI RANGKA PLAFON
1. EKSPOSE:
PADA UMUMNYA DIPASANG DI ATAS KAYU USUK, SEHINGGA
KELIHATAN KONSTRUKSI KUDA-KUDANYA, DAN INI SIFATNYA
PERMANEN
UNTUK SISTEM SEPERTI INI TIDAK ADA RUANG PLAFON YANG
TERSEMBUNYI
usuk plafon
gording
plafon
Plafon kayu juga
sebagai lantai di
atasnya,kelihatan
balok lantai
SISTEM
PLAFON
EKSPOSE
2. NON EKSPOSE :
PADA UMUMNYA KERANGKA PLAFON TERGANTUNG ATAU
MENEMPEL PADA KONST. KUDA-KUDA / KONST. LANTAI YANG ADA DI
ATASNYA DAN SIFATNYA TIDAK PERMANENT (MUDAH DIBONGKAR)
PEMASANGAN
PLAFON RANGKA
KAYU

KERANGKA PLAFON KAYU
5/7
CARA PEMASANGAN TERBAIK
RANGKA DARI KAYU
TAMPAK DARI BAWAH
TAMPAK DARI ATAS BAGAIMANA PERSIAPAN PEMASANGAN RANGKA KAYU
RANGKA PLAFON DARI KAYU:

UKURAN KAYU UNTUK RANGKA PLAFON:
1. BALOK INDUK: UNTUK BENTANG 3 5 M: 8/12,
2 3 M: 6/12
2. BALOK PEMBAGI PERTAMA: UNTUK BENTANG
2 2.5 M: 6/8
UNTUK BENTANG 1 2 M: 5/7
3. BALOK PEMBAGI KEDUA : UNTUK BENTANG
1 M ATAU KURANG: 4/6

KERANGKA PLAFON
ALUMINIUM/BAJA RINGAN

KERANGKA PLAFON
ALUMINIUM/BAJA RINGAN

KERANGKA PLAFON
ALUMINIUM/BAJA RINGAN
DIGANTUNG PADA PLAT
LANTAI BETON

KERANGKA PLAFON
ALUMINIUM/BAJA RINGAN
DIGANTUNG PADA KUDA2 KAYU
DETAIL RANGKA METAL
PEMASANGAN LAMPU
PADA KERANGKA
PLAFON
DETAIL RANGKA METAL
BAHAN PENUTUP PLAFON
BERBAGAI MACAM BAHAN YANG DIGUNAKAN SEBAGAI
PENUTUP PLAFON ANTARA LAIN:

1. ASBES : UKURAN STANDARD 1 X 1 M,
PERMUKAAN: POLOS DAN BERMOTIF
2. TRIPLEK, PLYWOOD: UKURAN 122 CM X 244 CM, 60 X 120 CM,
KALSIBOARD, 40 X 80 CM, ATAU POTONGAN LAIN YANG
GYPSUM DISESUAIKAN DENGAN LEMBARAN
BAHAN
3. ACOUSTIC : UKURAN 30 X 60 CM
4. LAIN-LAIN : KARPET, KACA, PAPAN ATAU RENG,
ALUMINIUM DLL.


BAHAN PLAFON
KALSIBOARD
CONTOH PENGGUNAAN
BAHAN KALSIBOARD
UNTUK BAHAN PLAFON
BAHAN PLAFON: GYPSUM
BAHAN PLAFON: KAYU
RANGKA PLAFON
PEMBAGIAN KERANGKA PLAFON
SESUAI DENGAN UKURAN
BAHAN PLAFON:
UKURAN RANGKA PLAFON ALUMINIUM:
SISTEM PEMASANGAN
PLAFON AKUSTIK
PLAFON AKUSTIK INI PADA UMUMNYA DIPERGUNAKAN PADA BANGUNAN
KOMERSIAL SEPERTI: KANTOR, SHOPING CENTER, SUPERMARKET, DLL.

PLAFON AKUSTIK MEMPUNAYI SIFAT-SIFAT ANATARA LAIN:
1. MENYERAP SUARA BERSIFAT AKUSTIK, MEMBERI KENYAMANAN AUDIO
2. TIDAK MENJALARKAN API, MENCEGAH MELUASNYA KEBAKARAN
3. THERMAL INSULATION, MENGHEMAT ENERGI DALAM PENGGUNAAN AC.
4. MUDAH DI DALAM PEMASANGAN, CEPAT, HEMAT WAKTU PELAKSANAAN.

HAL-HAL YANG PERLU DIPERHATIKAN DI DALAM PEMILIHAN SISTEM PEMASANGAN
PLAFON AKUSTIK:
1. KERAPIHAN DAN PENAMPILAN YANG DIHARAPKAN DARI HASIL PEMASANGAN
2. KEMUDAHAN DI DALAM MENGGANTI PANEL YANG RUSAK
3. KEMUDAHAN DI DALAM MEMBUKA ATAU MENUTUP PANEL PENGGANTI.

B. SISTEM PEMASANGAN REVEAL T-BAR
HANGER WIRE

HOLD DOWN
CLIP


WALL MOLDING

1. DARI SEGI KERAPIHAN SISTEM INI LEBIH
RAPIH, CELAH2 YANG TERJADI TIDAK
KELIHATAN
2. SEMUA PANEL AKUSTIK PADA SISTEM INI
MUDAH DIBUKA DENGAN CARA MENGANGKAT
PANEL, SEHINGGA JIKA TERJADI KERUSAKAN
SALAH SATU PANEL MUDAH
PENGGANTIANNYA.
3. PANEL AKUSTIK UNTUK PENGGANTIAN SISTEM
INI MUDAH DIPEROLEH APABILA MEMILIH
UKURAN 60 X 120 CM, 60 X 60 CM

A. SISTEM PEMASANGAN EKSPOSE T-BAR
WALL
MOLDING


PERTUMPUAN UJUNG
CROS T DGN MAIN T

HANGER
WIRE
HOLD
DOWN CLIP

MAIN T BAR

PANEL
AKUSTIK

CROSS
T-BAR

PANEL
AKUSTIK

CROSS T

CELAH

PERTUMPUAN
UJUNGCROSS T
DENGAN MAIN T

MAIN T

PANEL
AKUSTIK

MAIN T

MAIN T

1. DARI SEGI KERAPIHAN SISTEM INI KURANG
RAPIH, PERTUMPUAN UJUNG CROSS T
DENGAN MAIN T, MENGAKIBATKAN PANEL
TERANGAKAT 1,5 MM.
2. SEMUA PANEL AKUSTIK PADA SISTEM INI
MUDAH DIBUKA DENGAN CARA
MENGANGKAT PANEL, SEHINGGA JIKA
TERJADI KERUSAKAN SALAH SATU PANEL
MUDAH PENGGANTIANNYA.
3. PANEL AKUSTIK UNTUK PENGGANTIAN
SISTEM INI MUDAH DIPEROLEH APABILA
MEMILIH UKURAN 60 X 120 CM, 60 X 60 CM

C. SISTEM PEMASANGAN SEMI CONCEALED
1. DARI SEGI KERAPIHAN SISTEM INI LEBIH
RAPIH, TIDAK ADA CELAH2
2. SEMUA PANEL AKUSTIK PADA SISTEM INI
MUDAH DIBUKA DENGAN CARA MENGANGKAT
PANEL, SEHINGGA JIKA TERJADI KERUSAKAN
SALAH SATU PANEL MUDAHPENGGANTIANNYA.
3. PANEL AKUSTIK UNTUK PENGGANTIAN SISTEM
INI MUDAH DIPEROLEH APABILA MEMILIH
UKURAN 60 X 120 CM, 30 X 30 CM, 30 X 120 CM,
30 X 150 CM, 30 X 160 CM, 30 X 180 CM.

CARA MENGGAMBAR RENCANA PLAFON
