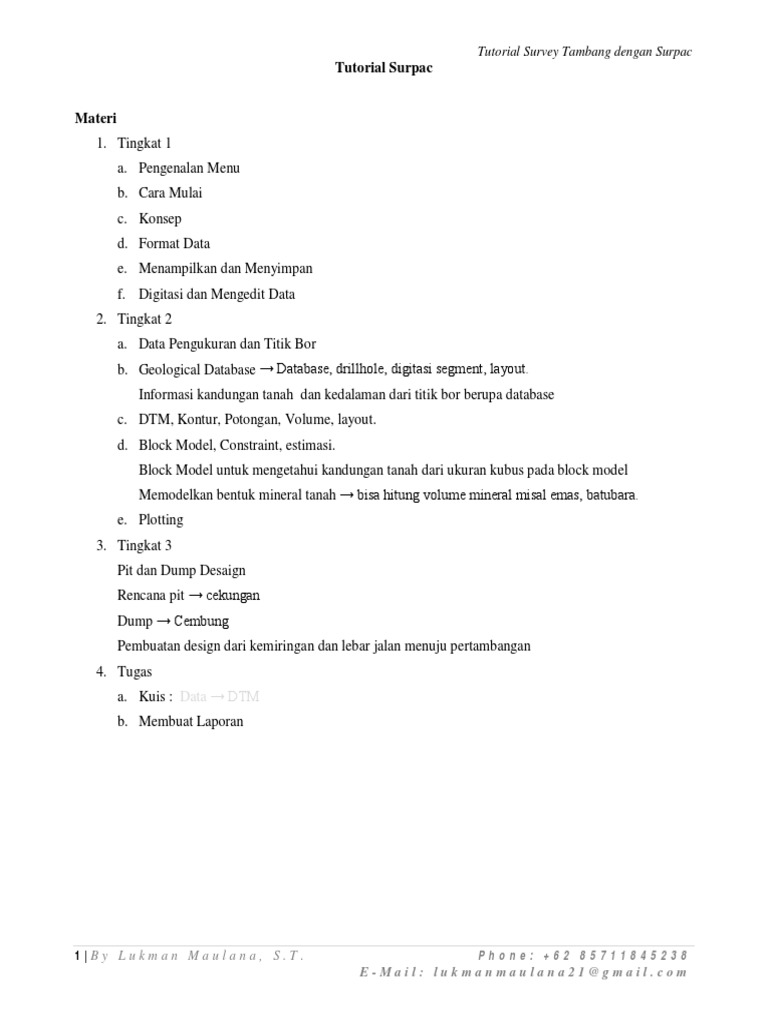

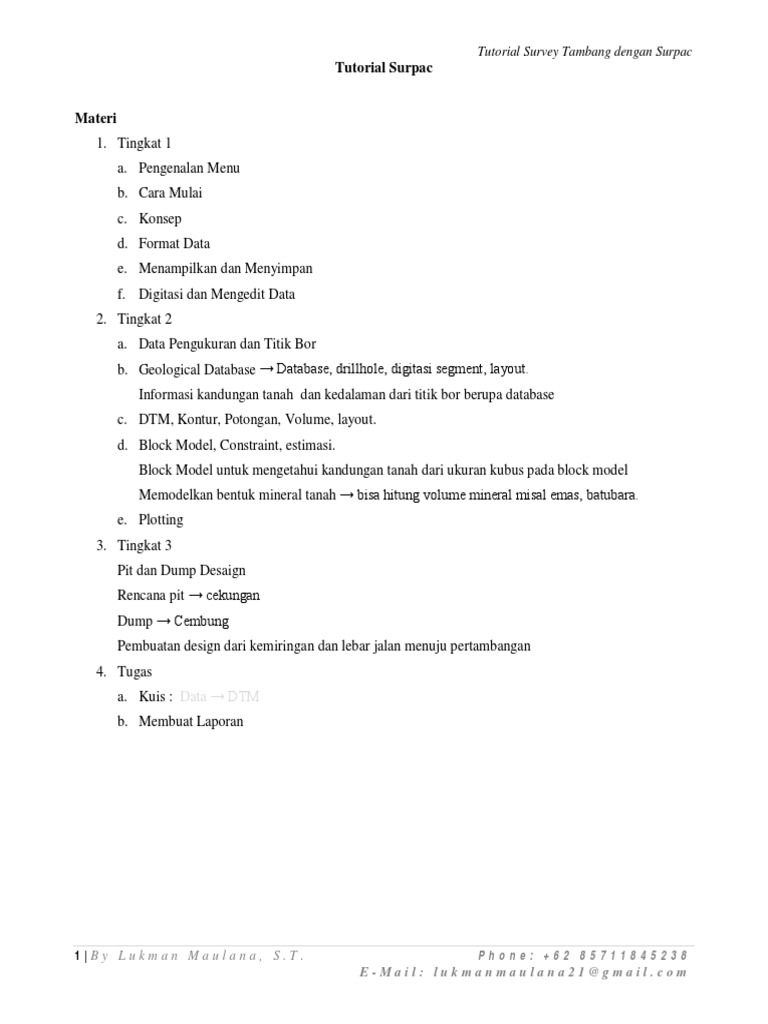

Tutorial Surpac
Materi
1. Tingkat 1
a. Pengenalan Menu
b. Cara Mulai
c. Konsep
d. Format Data
e. Menampilkan dan Menyimpan
f. Digitasi dan Mengedit Data
2. Tingkat 2
a. Data Pengukuran dan Titik Bor
b. Geological Database Database, drillhole, digitasi segment, layout.
Informasi kandungan tanah dan kedalaman dari titik bor berupa database
c. DTM, Kontur, Potongan, Volume, layout.
d. Block Model, Constraint, estimasi.
Block Model untuk mengetahui kandungan tanah dari ukuran kubus pada block model
Memodelkan bentuk mineral tanah bisa hitung volume mineral misal emas, batubara.
e. Plotting
3. Tingkat 3
Pit dan Dump Desaign
Rencana pit cekungan
Dump Cembung
Pembuatan design dari kemiringan dan lebar jalan menuju pertambangan
4. Tugas
a. Kuis : Data DTM
b. Membuat Laporan
1 |B y L u k m a n M a u l a n a , S . T .
Pertemuan 1
Buka Surpac, lalu tentukan folder kerja dengan klik kanan pilih Set as Work Directory pada folder yang
diinginkan.
2 |B y L u k m a n M a u l a n a , S . T .
1
2
2. Toolbar
3. Navigator
4. Preview pane
5. Legend pane
6. Graphic
6
5
7. Properties pane
8. Layers pane
9. Status bar
10. Message window
10
8
9
Untuk Menampilkan Preview pane pilih preview pada samping menu navigator.
Untuk menghilangkan objek pada layar pilih reset graphic.
Menu
Grup menu berfungsi pada saat diaktifkan modul
tertentu, misalnya modul Block Modul.
Toolbar
Toolbar adalah sekumpulan ikon yang
berhubungan dengan fungsi tertentu. Ikon
merepresentasikan salah satu fungsi yang ada
pada grup menu.
3 |B y L u k m a n M a u l a n a , S . T .
Navigator
Navigator berfungsi seperti Windows Explorer.
Melalui navigator, kita bisa mengelola file yang
ada, menyalin file, membubuhkan file, membuat
folder baru dan lain-lain.
Preview Pane
Preview pane menampilkan data string tanpa
harus membukanya ke dalam jendela grafis.
Tambahkan Edit dan Display and Hide lalu Profile Block Model
Untuk design pilih ringdesign dan mine design
Survey untuk pengolahan data pengukuran.
design pit ada di menu mine design
4 |B y L u k m a n M a u l a n a , S . T .
Data2 di surpac
a. String merupakan data kumpulan koordinat / data lapangan tanpa ada database (x,y,z)point garis
segment format *.str
b. DTM : Digital Terrin Modeling format *.dtm hasil pengolahan dari data string berupa surface
c. Geological database format *.ddb bentuk data titik bor berupa tabel dan visual
d. Survey daabase format *.sdb hasil pengukuran dilapangan memiliki database berupa tabel seperti x,
y, z, lokasi, surveyor, tgl pengukuran.
e. Block Model format *.mdl berisi informasi spasial dan database.
f. Plotfile format *.dwf layout
g. Macros format *.tcl sebuah program yang dibuat untuk mempercepat proses pengolahan
h. Plugins bentuk data yang di support oleh surpac misal AutoCAD, ArcGIS
i. Styles File format *.ssi untuk merubah warna dan jenis objek bukan data tapi settingan
5 |B y L u k m a n M a u l a n a , S . T .
6 |B y L u k m a n M a u l a n a , S . T .
Contohnya:
Sebuah string tertutup memiliki arah pada posisi planimetris (XY), searah jarum jam (clockwise) atau
berlawanan arah dengan jarum jam (anticlockwise). Arah sebuah string ini sangat penting dalam perhitungan
area dan volume:
a. Clockwise untuk area yang masuk dalam perhitungan; dan
b. Anticlockwise untuk area yang tidak masuk perhitungan.
Struktur sebuah file string dapat diketahui dengan membuka file tersebut dalam sebuah text editor.
Fungsi
1. Open data
2. Save data
3. Renumber string range
4. Hitung Volume
Total = Cut dan fill
Terrain 1 = max : 100 min : 20
Terrain 2 = max : 200 min : 0
20, 200, 20
20 40 cut fill
40 60 cut fill
180 200 cut fill
8 |B y L u k m a n M a u l a n a , S . T .
9 |B y L u k m a n M a u l a n a , S . T .
2. Data Sentris tidak bisa mengoptimalkan menu. Cara lain klik kanan pada data lalu open.
Mengedit data
Untuk memecah garis jadi point dengan break line
10 |B y L u k m a n M a u l a n a , S . T .
11 |B y L u k m a n M a u l a n a , S . T .
12 |B y L u k m a n M a u l a n a , S . T .
Viewport
Kita dapat menampilkan data dengan berbagai cara menggunakan multiple viewports.
1. Tarik file pit_design1.str ke dalam area grafis.
2. Klik kanan pada grafis untuk menampilkan menu pop-up. Pilih Viewport kemudian Copy view.
Akan muncul tab baru View 2.
3. Klik kanan pada View 2, lalu Viewport Close.
4. Klil kanan pada grafis, lalu Viewport Split vertically.
File style mengendalikan bagaimana sting, DTM dan solid model ditampilkan. Kita dapat
mengubahnya sesuai keinginan. Dengan menggunakan file style, kita dapat menentukan banyak atribut,
seperti warna garis, ukuran marker dan metode penggambarannya (lines, markers, attributes, values). Setiap
saat kita menyimpan sebuah file string, file style yang berhubungan dengannya juga akan tersimpan secara
otomatis.
13 |B y L u k m a n M a u l a n a , S . T .
Sebuah titik yang memiliki konsentrasi arsenik 350 ppm, misalnya, merupakan bagian dari string
nomor 3.
2. Klik tab Legend untuk menunjukkan panel Legend.
3. Pada panel Legend, klik tanda + di sebelah Strings di bawah file samp_classified.str. Legenda
menunjukkan bahwa string 1 hitam, string 2 biru, string 3 biru-hijau, dan string 4 hijau.
4. Pada Legend, dobel klil string 1. Form Set Drawing Styles akan muncul.
5. Masukkan informasi berikut untuk memilih metode drawing, warna, tipe marker dan properti teks
untuk keempat string yang ada.
6. Klik check-box pada bagian kiri bawah form dan pada text box Filename, ketik
ssi_styles:marker.ssi.
7. Klik Apply. Style sekarang tersimpan pada file bernama marker.ssi dalam direktori styles.
8. Simpan hasil kerja di atas. Klik Apply pada form Save File.
14 |B y L u k m a n M a u l a n a , S . T .
Untuk menyimpan sebuah file, ada dua cara: text atau binary.
Step
Pilih Legend klik 2x di 1 lalu ganti Drawing Method kemudian pilih properti pada kolom line
Bisa rubah warna, tebal, putus2, kaku/ smooth.
15 |B y L u k m a n M a u l a n a , S . T .
16 |B y L u k m a n M a u l a n a , S . T .
Contoh simpan
17 |B y L u k m a n M a u l a n a , S . T .
18 |B y L u k m a n M a u l a n a , S . T .
Digitasi
Dalam contoh ini, kita akan membuat desain pit sederhana mengelilingi zona ore pada elevasi 150,
kemudian mengembangkannya hingga elevasi 250 dengan kemiringan dinding 45 derajat.
1. Klik ikon Reset graphics.
2. Maukkan file ore150.str ke dalam grafis. Ini merupakan potongan horisontal model ore pada elevasi
150.
3. Klik Create Digitise Properties, lalu masukkan nilai seperti di samping.
10. Klik Create Digitise Close current segment. Hasilnya akan tampak seperti gambar di samping.
11. Simpan hasil pekerjaan dalam format string dengan nama pit150.str.
12. Coba edit beberapa titik untuk membuat desain pit lebih smooth dan sesuai!
20 |B y L u k m a n M a u l a n a , S . T .
Buat boundary / polygon dengan ketinggian minimum sama seperti data yaitu 150 sebagai pit paling dasar
Data string bias dibuka dengan notepad untuk melihat koordinat dan elevasinya
21 |B y L u k m a n M a u l a n a , S . T .
Fungsi boundary
a. Untuk desain pit
b. Untuk menghitung luas
c. Untuk membuat DTM
22 |B y L u k m a n M a u l a n a , S . T .
23 |B y L u k m a n M a u l a n a , S . T .
24 |B y L u k m a n M a u l a n a , S . T .
Tekan CTRL untuk mengunci rotasi klik titik selanjutnya lalu drug kursor jika objek ganti dan berpindah
mouse dilepas tapi CTRL tetap di tekan jika sudah selesai lepas semua lalu klik close the curent segment
25 |B y L u k m a n M a u l a n a , S . T .
26 |B y L u k m a n M a u l a n a , S . T .
Reset Graphic
27 |B y L u k m a n M a u l a n a , S . T .
Kemiringan 45
28 |B y L u k m a n M a u l a n a , S . T .
Klik boundary
Masukkan nilai ketinggian
Misal 100
29 |B y L u k m a n M a u l a n a , S . T .
Hasil expand bertabrakan / spike karena desain boundary awal tidak smooth
30 |B y L u k m a n M a u l a n a , S . T .
Agar tampilan lebih bagus maka boundary harus dibuat smoth dengan pilih titik yang ingin di edit lalu pilih
delete point
31 |B y L u k m a n M a u l a n a , S . T .
32 |B y L u k m a n M a u l a n a , S . T .
33 |B y L u k m a n M a u l a n a , S . T .
34 |B y L u k m a n M a u l a n a , S . T .
35 |B y L u k m a n M a u l a n a , S . T .
36 |B y L u k m a n M a u l a n a , S . T .
37 |B y L u k m a n M a u l a n a , S . T .
38 |B y L u k m a n M a u l a n a , S . T .
39 |B y L u k m a n M a u l a n a , S . T .
Ulangi lg
40 |B y L u k m a n M a u l a n a , S . T .
Mengedit Data
Dalam contoh berikut, kita akan menggunakan mode Point/Triangle untuk menghapus titik.
1. Klik ikon Reset graphics. Tarik dan masukkan survey1665.str ke dalam grafik.
2. Pada menu drop-down Selection, klik Select Point/Triangle, kemudian klik titik-titik sebagai
berikut.
41 |B y L u k m a n M a u l a n a , S . T .
tombol
Delete
pada
keyboard.
Pada latihan berikut, kita akan menggunakan mode select untuk memotong, menyambung atau mengganti
nomor string sebuah segmen.
1. Pilih Display Point Numbers.
2. Masukkan informasi berikut, lalu klik Apply. Nomor titik akan ditampilkan.
3. Pada menu Selection, pilih Select.
4. Klik dan tahan tombol CTRL, lalu pilih titik nomor 11 dan 14.
5. Klik kanan mana saja pada grafik untuk memunculkan menu pop-up.
42 |B y L u k m a n M a u l a n a , S . T .
10. Klik kanan lalu pilih Connect points pada menu pop-up yang muncul.
11. Lakukan hal yang sama pada kedua titik berikutnya.
12. Ulangi langkah 4 hingga 11 di atas, sehingga hasil akhir seperti gambar di bawah ini.
43 |B y L u k m a n M a u l a n a , S . T .
44 |B y L u k m a n M a u l a n a , S . T .
Step
45 |B y L u k m a n M a u l a n a , S . T .
Pilih titik untuk lebih dr s point pakai CTRL lalu klik kanan delete
Untuk memotong garis dari point2 tertentu pilih point2nya dengan CTRL lalu klik kanan
46 |B y L u k m a n M a u l a n a , S . T .
Pilih select segment lalu klik segmen yang ingin dihapus klik kanan delete
47 |B y L u k m a n M a u l a n a , S . T .
48 |B y L u k m a n M a u l a n a , S . T .
49 |B y L u k m a n M a u l a n a , S . T .
50 |B y L u k m a n M a u l a n a , S . T .
Dalam contoh ini kita akan mencoba memindahkan data atau kumpulan data yang sudah terpilih.
1. Klik ikon Reset graphics.
2. Masukkan file lev1665.str ke dalam grafis.
3. Klik ikon Select point triangle.
4. Tekan tombol CTRL dan pilih dua titik seperti tampak di samping.
5. Klik ikon Move tool.
6. Klik dan seret ke arah sumbu X seperti tampak pada gambar berikut.
51 |B y L u k m a n M a u l a n a , S . T .
52 |B y L u k m a n M a u l a n a , S . T .
Pilih point diujung dengan point select lalu pilih move tool klik tahan geser
53 |B y L u k m a n M a u l a n a , S . T .
54 |B y L u k m a n M a u l a n a , S . T .
Tambahan
Cara Buat garis lurus
Surpac tidak bisa membuat garis lurus langsung, bisa dengan cara mengedit koordinat point
55 |B y L u k m a n M a u l a n a , S . T .
Edit Koordinat point dengan memilih menu edit edit point kemudian klik pada titik yang ingin diedit.
(0,1)
(1,1)
(0,0)
(1,0)
Tentukan koordinat yang diinginkan sehingga garis tersebut lurus, yaitu dengan menyamakan koordinat x
dan y nya.
56 |B y L u k m a n M a u l a n a , S . T .
Kemudian jika ingin elevasi 100, sebelum digitasi pilih digitasi attributes. Menu ini jg bisa menentukan no
string.
57 |B y L u k m a n M a u l a n a , S . T .
58 |B y L u k m a n M a u l a n a , S . T .
59 |B y L u k m a n M a u l a n a , S . T .
Pertemuan 2
Data Pengukuran dan Titik Bor
Membuat data string dari koordinat Excel
A (no String)
1
1
1
6
6
4
4
8
8
B (X)
1000
1000
2000
2000
C (Y)
2000
4000
3000
5000
D (Z)
100
100
100
100
E (Ket)
P1
P2
P3
SW
SW
SH
SH
G
G
Desimal (.)
Ribuan tanpa tanda
Ketentuan warna String
60 |B y L u k m a n M a u l a n a , S . T .
Pilih costumize
Pengaturan Excel
61 |B y L u k m a n M a u l a n a , S . T .
Buat koordinat
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
443150
443175
443200
443225
443250
443275
443300
443325
443150
443175
443200
443225
443250
443275
443300
443325
443350
443375
443400
443425
443450
443475
443150
443175
443200
443225
443250
443275
443300
443325
443350
443375
443400
443425
443450
9508625
9508625
9508625
9508625
9508625
9508625
9508625
9508625
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508600
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9508575
9.22
9.42
9.33
9.67
10.45
10.78
10.88
12.09
11.25
10.31
10.56
10.78
14.33
11.46
11.43
14.07
14.47
16.48
18.52
18.55
21.91
22.28
11.19
10.24
10.68
10.76
13.39
13.37
11.76
12.6
13.09
14.17
15.22
16.58
19.28
62 |B y L u k m a n M a u l a n a , S . T .
P1
P2
P3
P4
P5
P6
P7
P8
V
V
V
V
V
V
V
V
V
G
G
G
G
G
G
G
G
G
SH
SH
SH
SH
SH
SH
SH
SH
SH
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
443475
443175
443200
443225
443250
443275
443300
443325
443350
443375
443400
443425
443450
443475
443300
443325
443350
443375
443400
443425
443450
443475
443300
443325
443350
443375
443400
443425
443450
443475
443300
443325
443350
443375
443400
9508575
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508550
9508525
9508525
9508525
9508525
9508525
9508525
9508525
9508525
9508500
9508500
9508500
9508500
9508500
9508500
9508500
9508500
9508475
9508475
9508475
9508475
9508475
20.48
7.11
9.7
11.25
11.41
11.7
11.8
12.79
13.69
14.59
15.25
16.78
17.56
20.12
8.92
10.5
10.52
11.53
12.48
15.5
20.12
21.69
7.03
8.97
10.6
12.02
13.46
19.36
21.32
21.61
10.52
8.87
10.54
14.3
14.88
SL
SL
SL
SL
SL
SL
SL
SL
SL
J
J
J
J
J
J
J
J
J
C1
C2
C3
C4
C5
C6
C7
C8
C9
S
S
S
S
S
S
S
S
63 |B y L u k m a n M a u l a n a , S . T .
64 |B y L u k m a n M a u l a n a , S . T .
Tambahkan menu edit dengan cara klik kanan pada toolbar lalu pilih edit.
65 |B y L u k m a n M a u l a n a , S . T .
66 |B y L u k m a n M a u l a n a , S . T .
Pilih priview untuk menampilkan data yang ada pada folder penyimpanan.
67 |B y L u k m a n M a u l a n a , S . T .
Untuk merubah arah segmen tertutup searah jarum jam jadi kebalkannya
68 |B y L u k m a n M a u l a n a , S . T .
69 |B y L u k m a n M a u l a n a , S . T .
0
0
70 |B y L u k m a n M a u l a n a , S . T .
71 |B y L u k m a n M a u l a n a , S . T .
72 |B y L u k m a n M a u l a n a , S . T .
Titik Bor
Kita bisa menampilkan data titik bor dalam Surpac untuk melihat bagian mana yang memiliki kandungan
mineral tinggi, untuk membuat data input untuk analisis blok model.
1. Buka surpac.ddb ke dalam grafis. Ikon surpac akan muncul pada status bar.
2. Klik ikon surpac pada status bar kemudian pilih Display drillholes. Masukkan info pada tab Label
dan klik Apply.
73 |B y L u k m a n M a u l a n a , S . T .
Geological Database
Database, drillhole, digitasi segment, layout.
Informasi kandungan tanah dan kedalaman dari titik bor berupa database
Aktifkan profile geologi database
74 |B y L u k m a n M a u l a n a , S . T .
75 |B y L u k m a n M a u l a n a , S . T .
Untuk melihat kandungan emas bisa dilihat dari angka tiap titik bor
76 |B y L u k m a n M a u l a n a , S . T .
77 |B y L u k m a n M a u l a n a , S . T .
Cara 1
78 |B y L u k m a n M a u l a n a , S . T .
79 |B y L u k m a n M a u l a n a , S . T .
Cara 2
Ulangi lg dr
80 |B y L u k m a n M a u l a n a , S . T .
81 |B y L u k m a n M a u l a n a , S . T .
82 |B y L u k m a n M a u l a n a , S . T .
83 |B y L u k m a n M a u l a n a , S . T .
DTM,
Kontur, Potongan, Volume, layout.
Membuat DTM
Surpac mensupport 2 tipe permukaan triangulasi: Digital Terrain Model Surface (DTM) dan Three
Dimensional Solid Model (3DM). DTM merupakan triangulasi untuk permukaan, sedangkan 3DM
merupakan model solid dari bentukan 3 dimensi, seperti misalnya model solid ore atau model soled
underground mine design.
1. Untuk membuat DTM, tarik file topo1.str ke dalam grafik.
2. Klik Surfaces Create DTM from layer.
3. Klik File Save String/DTM.
84 |B y L u k m a n M a u l a n a , S . T .
85 |B y L u k m a n M a u l a n a , S . T .
Cara 2
86 |B y L u k m a n M a u l a n a , S . T .
Tingkat kehalusan
87 |B y L u k m a n M a u l a n a , S . T .
Membuat Kontur
Data point di konversi dari *csv *.str
Data str dibuat jd DTM dengan boundary
Kemudian DTM dibuat konturnya
Cara 1
88 |B y L u k m a n M a u l a n a , S . T .
89 |B y L u k m a n M a u l a n a , S . T .
Cara 2
90 |B y L u k m a n M a u l a n a , S . T .
Harus d save
91 |B y L u k m a n M a u l a n a , S . T .
92 |B y L u k m a n M a u l a n a , S . T .
Konvert ke shp
93 |B y L u k m a n M a u l a n a , S . T .
ArcGIS
AutoCAD
94 |B y L u k m a n M a u l a n a , S . T .
Menghitung Volume
Kita
bisa
membuat
string
boundary
yang
Untuk menggabungkan beberapa data jadi 1 klik data yang diinginkan dengan CTRL lalu drag.
95 |B y L u k m a n M a u l a n a , S . T .
96 |B y L u k m a n M a u l a n a , S . T .
97 |B y L u k m a n M a u l a n a , S . T .
98 |B y L u k m a n M a u l a n a , S . T .
Hasil
99 |B y L u k m a n M a u l a n a , S . T .
Potongan
Fungsi String Maths memungkinkan kita untuk memanipulasi data string secara matematis. Pada contoh
berikut, kita akan mengubah hasil interpretasi zona geologis dari koordinat potongan melintang (section) ke
planimetris.
1. Buka file ore_section1.str.
2. Tampilkan grid 2 dimensinya.
3. Klik File Tools String Maths, lalu masukkan nilai y = z dan z = y pada kolom Field, dan simpan
hasilnya dengan nama ore_plan1.str.
4. Coba lihat hasilnya dengan menarik file ore_plan1.str ke dalam grafis!
100 |B y L u k m a n M a u l a n a , S . T .
101 |B y L u k m a n M a u l a n a , S . T .
102 |B y L u k m a n M a u l a n a , S . T .
103 |B y L u k m a n M a u l a n a , S . T .
Melintang
Planimetris
104 |B y L u k m a n M a u l a n a , S . T .
105 |B y L u k m a n M a u l a n a , S . T .
106 |B y L u k m a n M a u l a n a , S . T .
107 |B y L u k m a n M a u l a n a , S . T .
108 |B y L u k m a n M a u l a n a , S . T .
109 |B y L u k m a n M a u l a n a , S . T .
110 |B y L u k m a n M a u l a n a , S . T .
Klasifikasi String
Classifikasi data string berdasarkan deskripsi kriteria tertentu
Syarat klasifikasi berdasarkan deskripsi data
Misal : kadar arsenik dalam tanah
A
50
Konsentrasi
Arsenik
125
Contoh clasifikasi
1
100
101
300
301
500
501
9999
Seringkali berguna untuk mengklasifikasikan string dalam sebuah file berdasarkan kriteria tertentu. Dengan
klasifikasi yang tepat, kita dapat menerapkan atribut berbeda pada masing-masing string, misalnya atribut
warna.
1. Buka file samp1.str yang berisi data sampel tanah. Tampilkan atribut pada setiap titik.
2. Klik File Tools Classify string by numbers, lalu masukkan nilai seperti tampak di samping.
3. Lihat hasilnya dengan membuka file samp_classified1.str.
111 |B y L u k m a n M a u l a n a , S . T .
Step
112 |B y L u k m a n M a u l a n a , S . T .
113 |B y L u k m a n M a u l a n a , S . T .
2D Transformation
Fungsi dalam menu File Tools juga memungkinkan kita untuk mentransformasikan data string secara 2 atau
3 dimensi.
1. Buka pit1.str, lalu tampilkan layer extents-nya.
2. Buka pit2.str dan tampilkan juga layer extents-nya. Tampak bahwa kedua pit terpisah pada jarak
yang cukup lebar. Kita akan mentransformasikan pit1.str ke posisi yang seharusnya.
3. Klik File Tools Transformations 2D transformations of string file, lalu masukkan nilai
seperti di samping.
114 |B y L u k m a n M a u l a n a , S . T .
Lokal (misal)
UTM
Old Point
New Point
X1
X1
Y1
Y1
X2
X2
Y2
Y2
115 |B y L u k m a n M a u l a n a , S . T .
Reset graphic lalu masukkan data hasil transformasi dan data acuan / pit 2
116 |B y L u k m a n M a u l a n a , S . T .
Block Model
Constraint, estimasi.
Untuk memodelkan kandungan mineral
sehingga bisa hitung volume kandungan mineral
Block Model untuk mengetahui kandungan tanah dari ukuran kubus pada block model
Memodelkan bentuk mineral tanah bisa hitung volume mineral misal emas, batubara.
Block model adalah dataset yang sangat powerful dalam Surpac yang memuat informasi spasial seperti
grade values, unit geologis, atribut geofisik, informasi geoteknik, data desain, informasi penjadwalan dan
lain-lain. Dalam latihan ini, kita akan menampilkan blok model, membuat kontstrain dan membuat
laporannya.
1. Buka block_model.mdl (pastikan profil Block model diaktifkan). Pada status bar akan muncul ikon
block_model.
2. Klik block_model pada status bar lalu pilih Display dan masukkan info di samping, klik Apply.
3. Seluruh bagian blok akan tampak.
Selanjutnya, kita akan menghilangkan blok luaran untuk hanya menampilkan mineralisasi ore-nya saja.
1. Klik block_model pada status bar lalu pilih New constraint.
2. Pilih tipe konstrain BLOCK dan masukkan informasi gold > 0. Klik tombol Add dan klik Apply.
Akan tampak model mineralisasinya.
Kita bisa mewarnai blok model mineral tersebut sesuai dengan nilai gold grade.
117 |B y L u k m a n M a u l a n a , S . T .
Report
Selanjutnya, kita akan membuat laporan volume, tonase dan nilai kandungan estimasi emas rata-rata dari
blok model tersebut.
1. Pilih menu Block model Block model Report.
2. Masukkan informasi di bawah, lalu klik Apply. Pilih format CSV jika data laporan tersebut akan
digunakan untuk proses lebih lanjut.
118 |B y L u k m a n M a u l a n a , S . T .
3. Pada form berikutnya, masukkan informasi seperti tampak di bawah ini. Klik Apply. Note: untuk
menambahkan baris pada atribut, klik kanan lalu pilih Add.
4. Selanjutnya, masukkan konstrain yang akan menentukan blok mana yang akan dilaporkan. Klik
Apply.
119 |B y L u k m a n M a u l a n a , S . T .
Step
120 |B y L u k m a n M a u l a n a , S . T .
121 |B y L u k m a n M a u l a n a , S . T .
122 |B y L u k m a n M a u l a n a , S . T .
123 |B y L u k m a n M a u l a n a , S . T .
124 |B y L u k m a n M a u l a n a , S . T .
125 |B y L u k m a n M a u l a n a , S . T .
126 |B y L u k m a n M a u l a n a , S . T .
Kandungan
127 |B y L u k m a n M a u l a n a , S . T .
Volume
Massa
Jenis
Plotting
Untuk Layout Peta
Dalam contoh ini, kita akn mencoba mengeplot sebuah file yang sudah dibuat.
1. Masukkan pit_design1.str ke dalam grafis.
2. Pilih menu Plotting Autoplot. Masukkan informasi di bawah dan Apply.
4. Sebuah kotak yang merepresentasikan ukuran halaman akan muncul pada grafis. Tarik kotak tersebut
sehingga gambar pit ada di tengah halaman.
5. Tekan F2 jika sudah selesai menata letak kotak, lalu masukkan informasi garis grid yang akan
dibuat. Klik Apply.
128 |B y L u k m a n M a u l a n a , S . T .
Step
129 |B y L u k m a n M a u l a n a , S . T .
130 |B y L u k m a n M a u l a n a , S . T .
131 |B y L u k m a n M a u l a n a , S . T .
132 |B y L u k m a n M a u l a n a , S . T .
Print to pdf
133 |B y L u k m a n M a u l a n a , S . T .
134 |B y L u k m a n M a u l a n a , S . T .
