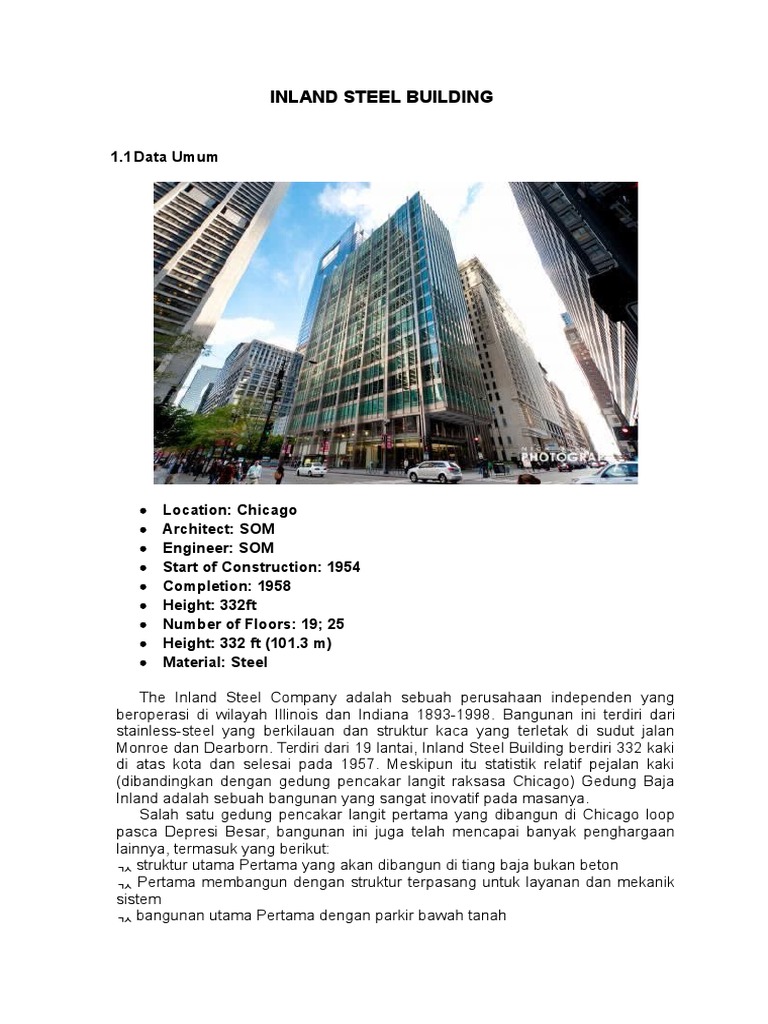

INLAND STEEL BUILDING

1.1 Data Umum

Location: Chicago
Architect: SOM
Engineer: SOM
Start of Construction: 1954
Completion: 1958
Height: 332ft
Number of Floors: 19; 25
Height: 332 ft (101.3 m)
Material: Steel

The Inland Steel Company adalah sebuah perusahaan independen yang

beroperasi di wilayah Illinois dan Indiana 1893-1998. Bangunan ini terdiri dari
stainless-steel yang berkilauan dan struktur kaca yang terletak di sudut jalan
Monroe dan Dearborn. Terdiri dari 19 lantai, Inland Steel Building berdiri 332 kaki
di atas kota dan selesai pada 1957. Meskipun itu statistik relatif pejalan kaki
(dibandingkan dengan gedung pencakar langit raksasa Chicago) Gedung Baja
Inland adalah sebuah bangunan yang sangat inovatif pada masanya.
Salah satu gedung pencakar langit pertama yang dibangun di Chicago loop
pasca Depresi Besar, bangunan ini juga telah mencapai banyak penghargaan
lainnya, termasuk yang berikut:
struktur utama Pertama yang akan dibangun di tiang baja bukan beton
Pertama membangun dengan struktur terpasang untuk layanan dan mekanik
sistem
bangunan utama Pertama dengan parkir bawah tanah

 bangunan Pertama menggunakan kombinasi balok baja bracing dan tentara

balok tiang pancang
bangunan pertama di Loop dengan built-in 100% AC
Pertama bangunan besar dengan datar stainless steel dinding tirai bebas
flutting dan hiasan
1.2 Struktur pada Bangunan
Bangunan ini merupakan bangunan besar pertama yang terdiri dari dinding
tirai datar, stainless-steel bebas dari ornamen atau beralur. aspek desain ini
memberi tampilan yang lebih ramping dan futuristik - Sesuatu yang kita terbiasa
lihat dalam desain bangunan pada era sekarang. Tata letak ruang interior juga
bebas dari semua penghalang interior (kolom, balok, dll). Hal ini dicapai dengan
menggunakan, teknik konstruksi "clear-span" di mana seluruh bangunan
didukung oleh 7 kolom besar di wajah timur dan barat bangunan. Jika kita
bertanya-tanya di mana lift dan tangga - Mereka berada di sebuah menara
terpisah yang terhubung ke wajah Timur bangunan. Ini benar-benar
memungkinkan untuk lantai-rencana benar-benar terbuka, inovatif, dan sangat
disesuaikan untuk penyewa apapun.

(a)
(b)
Gambar 1.1 (a) Gedung Inland Steel (b) Floor Plan
Sumber: archdaily.com, 9 Oktober 2016
Bangunan ini terdiri dari 7 kolom di kedua sisi yang lebih panjang dari
bangunan tersebut dan menggunakan struktur core yang berada terpisah dari
bangunan utama. Penggunaan core pada bangunan serta penggunaan rangka
balok dan kolom baja memungkinkan untuk bebas kolom interior seluas 172 x 58
kaki. Struktur baja memiliki gaya tarik yang kuat sehingga bentangannya mampu
mencapai 58 kaki tanpa kolom pendukung interior. 14 kolom utama ini
merupakan penahan beban vertical dari gedung tersebut. Untuk menjaga

kekakuan gaya lateral, Gedung ini juga mengunakan struktur core sebagai
bandul untuk mengurangi amplitudo pada bangunan tinggi. Letak core pada
bangunan ini terpisah dengan bangunan utamanya.

Gambar 1.2 Aliran gaya vertical diteruskan dari kolom-kolom utama ke bawah
tanah
Sumber: archdaily.com, 9 Oktober 2016

Struktur
inti

Bangunan
utama

(a)
(b)
Gambar 1.2 (a) Penggunaan rangka baja memungkinkan untuk bentangan yang
lebar (b) Struktur core menambah kekakuan struktur untuk menahan beban
lateral
Sumber: colombia.edu, 9 Oktober 2016

1.3 Penempatan Elemen Struktur Dalam Denah Dan Fasade Bangunan

Untuk gedung perkantoran, rangka baja dapat bekerja dengan baik,
memungkinkan untuk modifikasi masa depan (daerah lokal umumnya dapat
kembali berbingkai untuk mengakomodasi bukaan dll) dan kondisi bentang
panjang dapat segera diatasi. Wideflanged framing dengan sistem mekanis
didistribusikan di bawah balok,atau built-up truss framing dengan sistem mekanis
didistribusikan melalui gulungan, dapat digunakan. Framing api kedap dengan
langit-langit selesai umumnya wajib. sistem raised floor dapat dimasukkan untuk
memungkinkan mekanik distribusi udara, serta distribusi listrik dan data.
Sedangkan inti core disini berisikan instalasi servis secara vertikal seperti
tangga darurat,lift ,lubang ventilasi, lavatories, instalasi listrik,dan lain
sebagainya. Karena letak core berada di luar bangunan, hal itu membuat
ruangan yang free column menjadi fleksibel dalam penggunaan fungsi untuk
modifikasi di masa yang akan datang.

Gambar 1.4 Penempatan Utilitas di dalam core

Sumber: som.com, 9 Oktober 2016

Gambar 1.4 Ruangan yang luas dengan bebas kolom

Sumber: som.com, 9 Oktober 2016
Sang arsitek mengggunakan struktur baja untuk membuat pendekatan
minimalis arsitektur dan juga merepresentasikan owner building tersebut, yaitu

inland steel company sebuah perusahaan besar pembuat baja. Fasadnya

berupa perpaduan jendela kaca dan rangka baja ekspos menjadikan bangunan
tersebut menjadi pioneer dari desain high rise dari seperti kebanyakan sekarang.
Inland Steel rancangan Som, Chicago, memiliki elemen bentuk yang visible.
kolom-kolom struktur yang berada di luar enclosure bertujuan untuk mencapai
fleksibilitas ruang secara total. demikian pula halnya dengan penempatan
sirkulasi vertikal di sebuah aneks asimetris.

(a)

(b)

Gambar 1.5 (a) Detail Fasad Bangunan (b) Detail sambungan Baja yang diekspos
Sumber: Google.com, 9 Oktober 2016

Gambar 1.7 Axonometri struktur bangunan

Sumber: moc-pages.com, 9 Oktober 2016
