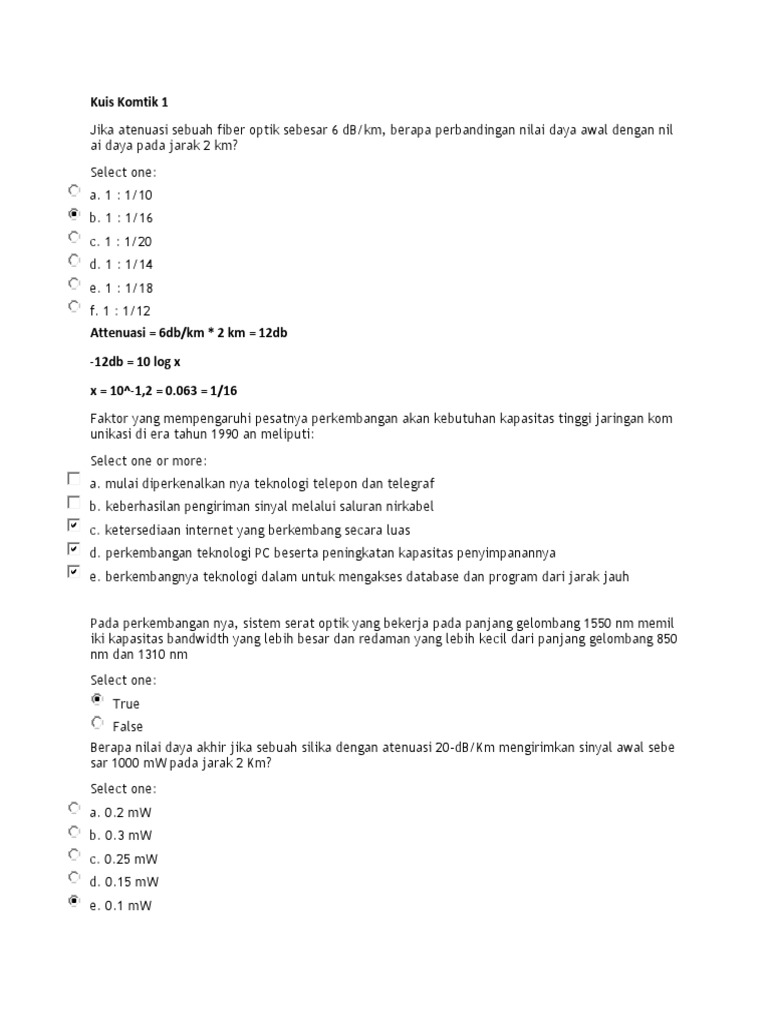

Jika atenuasi sebuah fiber optik sebesar 6 dB/km, berapa perbandingan nilai daya awal dengan nil
ai daya pada jarak 2 km?
Select one:
a. 1 : 1/10
b. 1 : 1/16
c. 1 : 1/20
d. 1 : 1/14
e. 1 : 1/18
f. 1 : 1/12
Attenuasi = 6db/km * 2 km = 12db
-12db = 10 log x
Pada perkembangan nya, sistem serat optik yang bekerja pada panjang gelombang 1550 nm memil
iki kapasitas bandwidth yang lebih besar dan redaman yang lebih kecil dari panjang gelombang 850
nm dan 1310 nm
Select one:
True
False
Berapa nilai daya akhir jika sebuah silika dengan atenuasi 20-dB/Km mengirimkan sinyal awal sebe
sar 1000 mW pada jarak 2 Km?
Select one:
a. 0.2 mW
b. 0.3 mW
c. 0.25 mW
d. 0.15 mW
e. 0.1 mW
f. 0.05 mW
Attenuasi = 20db/km * 2 km = 40db
-40db = 10 log (po/pin)
Po/1000mw = 10^-4
Po = 0.1 mw
400 - 700 nm
Answer 1
50 nm
Answer 2
100 mikrometer
Answer 3
800 - 1600 nm
Answer 4
Penggunaan teknologi serat optik ditujukan untuk mendapatkan bandwidth jaringan yang lebih tin
ggi
Select one:
True
False
Konsep dari ISDN (Integrated Services Digital Network) untuk dapat menangani layanan analog dan
digital dengan menggunakan jaringan komunikasi digital
Select one:
True
False
Untuk membangkitkan kembali daya optik yang hilang karena rugi-rugi dan dispersi, maka digunak
an ... .
Select one:
a. modulator
b. transistor
c. filter
d. transformator
e. repeater
Teknik menyatukan beberapa aliran informasi menjadi melalui satu saluran yang sama dengan kap
asitas yang lebih besar dinamakan ....
Select one:
a. modulasi
b. demodulasi
c. demultiplexer
d. multiplexing
e. demultiplexing
f. multiplexer
Pada penerapan saluran serat optik pertama kali digunakan sumber optik di panjang gelombang ...
.
Select one:
a. 850 nm
b. 1550 nm
c. 950 nm
d. 1300 nm
e. 900 nm
Jalur serat optik bawah laut pertama beroperasi pada tahun … dengan nama … .
Select one:
a. 1988 - TAT-7
b. 1989 - TAT-7
c. 1987 - TAT-6
d. 1988 - TAT-8
e. 1989 - TAT-6
f. 1987 - TAT-8
Jalur serat optik yang digelar membentang dari Jerman ke Singapura melalui Eropa Barat, Timur T
engah dan Asia Tenggara dikenal dengan nama ... .
Select one:
a. ME-SEA-WE
b. WE-ME-SEA
c.
SEA-ME-WE
d. WE-SEA-ME
e. SEA-WE-ME
Pada hirarki transmisi digital yang digunakan di Amerika Utara untuk jaringan telepon, berapa jum
lah kanal dan masing-masing kecepatan data untuk inputan T-4?
Select one:
a. 6 kanal - 6.312 Mb/s
b. 7 kanal - 1.544 Mb/s
c. 7 kanal - 6.312 Mb/s
d. 24 kanal - 64 kb/s
e. 4 kanal - 1.544 Mb/s
f. 6 kanal - 44.736 Mb/s
Konsep dari ISDN (Integrated Services Digital Network) untuk dapat menangani layanan analog dan
digital dengan menggunakan jaringan komunikasi analog
Select one:
True
False
Pada penerapan awal teknologi serat optik, rentang panjang gelombang yang dinamakan dengan fi
rst window berada pada panjang gelombang … nm.
Select one:
a. 800 - 900
b. 700 - 900
c. 700 - 800
d. 850 - 1000
e. 900 - 1000
f. 750 - 850
Pada perkembangan nya, sistem serat optik yang bekerja pada panjang gelombang 1550 nm memil
iki kapasitas bandwidth yang lebih besar dan redaman yang lebih besar dari panjang gelombang 85
0 nm dan 1310 nm
Select one:
True
False
Pada standar SONET, brp kecepatan data pada level OC-1 dan OC-12 (dalam Mb/s)?
Select one:
a. 51.84 - 622.04
b. 51.80 - 622.08
c. 51.84 - 622.08
d. 155.52 - 933.12
e. 155.59 - 933.12
Berikut merupakan kapasitas keluaran dari multiplekser standar dari jaringan telepon di Amerika U
tara:
T4
Answer 1
T3
Answer 2
T2
Answer 3
T1
Answer 4
Tiga window utama pada pengoperasian serat optik memiliki nilai tengah panjang gelombang sebe
sar ... nm.
Select one or more:
a. 1000
b. 1310
c. 1100
d. 950
e. 900
f. 1510
g. 850
Berikut merupakan jumlah saluran input dari multiplekser standar dari jaringan telepon di Amerika
Utara:
T4
Answer 1
T1
Answer 2
T3
Answer 3
T2
Answer 4
Era komunikasi elektrik ditandai dengan penemuan teknologi komunikasi elektrik tahap awal oleh
….
Select one:
a. James watt
b. Heinrich Hertz
c. Guglielmo Marconi
d. Maxwell
e. F.B. Morse
Pada penerapan saluran serat optik pertama kali digunakan sumber optik di panjang gelombang ...
.
Select one:
a. 900 nm
b. 1300 nm
c. 850 nm
d. 950 nm
e. 1550 nm
Komponen utama dari sebuah saluran optik:
Select one or more:
a. sumber cahaya
b. penguat optik
c. antena
d. kabel serat optik
e. detektor cahaya
Berikut merupakan komponen/teknik untuk meningkatkan kapasitas dan jarak jangkau serat optik:
EDFA
Answer 1
WDM
Answer 2
Untuk memberikan daya listrik terhadap repeater, pada kabel serat optik juga dapat dilengkapi de
ngan kabel tembaga untuk memberikan daya pada repeater (optical amplifier dan signal generator
).
Select one:
True
False
Jika atenuasi sebuah fiber optik sebesar 3 dB/km, berapa perbandingan nilai daya awal dengan nil
ai daya pada jarak 10 km?
Select one:
a. 1 : 1/562
b. 1 : 1/864
c. 1 : 1/100
d. 1 : 1/1024
e. 1 : 1/512
Atenuasi = 3 db/km * 10km = 30db
-30 db = 10 log x
x = 10^-3 =1/1000
Jika sinyal yang diterima sebuah photo detector sebesar 1 mW setelah melalui serat optik sepanja
ng 5 km dengan atenuasi 3 dB/Km, berapa nilai daya awal?
Select one:
a. 24 mW
b. 28 mW
c. 26 mW
d. 30 mW
e. 32 Mw
Atenuasi = 3db/km *5 km = 15 db
file:///C:/Users/Ferry%20Rivaldy/Downloads/Siap%20Tempur%20Komtik/Quiz%201.htm 1/4
10/18/2017 Quiz 1.htm
e. 1988 - TAT-8
f. 1988 - TAT-7
Untuk membangkitkan kembali daya optik yang hilang karena rugi-rugi dan dispersi, maka digunakan ... .
Select one:
a. repeater
b. transistor
c. transformator
d. modulator
e. filter
Penggunaan teknologi serat optik ditujukan untuk mendapatkan bandwidth jaringan yang lebih tinggi
Select one:
True
False
Konsep dari ISDN (Integrated Services Digital Network) untuk dapat menangani layanan analog dan digital deng
an menggunakan jaringan komunikasi digital
Select one:
True
False
APD merupakan salah satu komponen yang dapat digunakan di bagian ….
Select one or more:
a. Receiver
b. Repeater
c. Transmitter
d. Modulator
e. Demodulator
Berikut merupakan komponen/teknik untuk meningkatkan kapasitas dan jarak jangkau serat optik:
Jika atenuasi sebuah fiber optik sebesar 3 dB/km, berapa perbandingan nilai daya awal dengan nilai daya pada
jarak 10 km?
Select one:
a. 1 : 1/562
b. 1 : 1/864
c. 1 : 1/100
d. 1 : 1/1024
e. 1 : 1/512
Berikut merupakan spektrum sinyal optik:
50 nm Answer 1 ultraviolet
file:///C:/Users/Ferry%20Rivaldy/Downloads/Siap%20Tempur%20Komtik/Quiz%201.htm 3/4
10/18/2017 Quiz 1.htm
c. 0.1 mW
d. 0.15 mW
e. 0.05 mW
f. 0.3 mW
Jika sinyal yang diterima sebuah photo detector sebesar 1 mW setelah melalui serat optik sepanjang 5 km den
gan atenuasi 3 dB/Km, berapa nilai daya awal?
Select one:
a. 24 mW
b. 28 mW
c. 26 mW
d. 30 mW
e. 32 mW
Jika atenuasi sebuah fiber optik sebesar 6 dB/km, berapa perbandingan nilai daya awal dengan nilai daya pada
jarak 2 km?
Select one:
a. 1 : 1/16
b. 1 : 1/12
c. 1 : 1/14
d. 1 : 1/20
e. 1 : 1/10
f. 1 : 1/18
Pada penerapan awal teknologi serat optik, rentang panjang gelombang yang dinamakan dengan first window b
erada pada panjang gelombang … nm.
Select one:
a. 800 - 900
b. 700 - 900
c. 700 - 800
d. 900 - 1000
e. 750 - 850
f. 850 - 1000
file:///C:/Users/Ferry%20Rivaldy/Downloads/Siap%20Tempur%20Komtik/Quiz%201.htm 4/4
Proses pengendapan material pembentuk serat optik yang memanfaatkan gelombang elektrom
agnetik pada frekuensi resonan tertentu sehingga dapat terbentuk bentuk awal serat optik tan
pa melalui proses pemadatan merupakan proses ....
Select one:
a. Double-Crucible Method
b. Plasma-Activated Chemical Vapor Deposition
c. Vapor Phase Axial Deposition
d. Modified Chemical Vapor Deposition
e. Outside Vapor Phase Oxidation
Material glass dengan nilai indek bias tertentu melalui proses doping menggunakan material lai
nnya adalah .... ?
Select one:
a. Plastic-clad glass fiber
b. Plastic fiber
c. Active glass fiber
d. Glass fiber
e. Halide glass fiber
Pada studi mengenai cahaya dapat dipergunakan teori-teori berikut ... .
Select one or more:
a. gelombang
b. partikel
c. anatomi
d. kuantum
e. morfologi
f. arkeologi
g. fisiologi
Berikut merupakan karakteristik dari single mode fiber :
Select one or more:
a. memiliki bandwidth yang lebih lebar
b. lebih mudah dalam penyambungan
c. dapat menggunakan sumber LED
d. menggunakan sumber laser
e. mengalami dispersi intermodal
Berikut material yang paling memungkinkan untuk digunakan pada pembuatan serat optik, kec
uali ....
Select one or more:
a. Tembaga
b. Gelas
c. Kertas
d. Plastik
e. Besi
Total Internal Reflection berlangsung ketika sinar cahaya bergerak dari medium dengan indek b
ias n1 ke n2 dengan nilai n1 < n2.
Select one:
True
False
Apabila panjang gelombang jauh lebih besar dibandingkan dengan dimensi objek, maka peramb
atan gelombang dapat dilakukan menggunakan pendekatan geometrical rules.
Select one:
True
False
Berikut merupakan metode pembuatan serat optik secara langsung adalah ... .
Select one:
a. Plasma-Activated Chemical Vapor Deposition
b. Double-Crucible Method
c. Outside Vapor Phase Oxidation
d. Modified Chemical Vapor Deposition
e. Vapor Phase Axial Deposition
Berikut merupakan keuntungan dari penggunaan material gelas sebagai serat optik ....
Select one or more:
a. Resistan terhadap perubahan bentuk hingga suhu 1000 derajat celcius
b. Murah
c. Memiliki daya tahan kimia yang baik
d. Dapat menggunakan teknik deposisi uap
Serat optik dengan core relatif besar dengan nilai indeks bias berubah dari pusat core ke bagia
n cladding merupakan ciri dari ...
Select one:
a. multimode multi graded-index fiber
b. multimode step-index fiber
c. multimode graded-index fiber
d. monomode step-index fiber
e. monomode step-index fiber
Pada gelombang elektromagnetik dengan polarisasi sirkular, nilai axial ratio sebesar ....
Select one:
a. 1 dB
b. 0 dB
c. 5 dB
d. -3 dB
e. 3 dB
f. -10 dB
Sinar bergerak dari medium pertama dengan indeks bias 2.7 ke medium ke dua dengan indek
bias 1.5. Berapa nilai sudut kritis? (dalam derajat)..
Jika sinar cahaya datang dari medium air (n=1.5) ke medium udara (n=1), pada sudut datang se
besar 39 derajat, berapa nilai sudut pantul ?
Select one:
a. 41.8 derajat
b. 35.9 derajat
c. 37.5 derajat
d. 43.6 derajat
e. 39.0 derajat
Sudut maksimum yang diperbolehkan dalam pemasangan sumber optik tidak melebihi 11.80
derajat pada suatu serat optik, nilai Numerical Aperture sebesar ... .
NA = n.sin(teta max)
NA = sin(11.80) = 0.20
Bagian dalam proses pembuatan serat optik yang berfungsi untuk merubah bentuk padat (solid)
ke bentuk lainnya adalah ....
Select one:
a. Torches
b. Coating applicator
c. Furnace
d. Burner
e. Clamp
Untuk nilai Numerical Aperture (NA) sebesar 0.5, berapa nilai sudut kritis pada sebuah serat op
tik dengan nilai indek bias pada core sebesar 1.51?
NA = n1.sin(teta crit)
0.5 = 1.51 sin(teta crit)
Teta crit = sin-1(0.5/1.51) = 19.34
Select one:
a. 19.34 derajat
b. 17.43 derajat
c. 20.34 derajat
d. 21.43 derajat
e. 18.34 derajat
f. 20.43 derajat
Pada single mode fiber dengan indek bias core sebesar 1.54 dan indek bias cladding sebesar 1.4
25, Berapa nilai sudut datang maksimum yang datang dari ruang bebas ke permukaan sebuah s
erat optik sehingga sinar dapat merambat ?
Pertama Cari sudut minimum yang dapat mensupport TIR
Teta min = sin-1(n2/n1)
Teta min = sin-1(1.425/1.54)
Teta min = 67.71736428
Teta c = 90 – teta min
Teta c = 22.28263572
Sudut datang maksimum (teta max) dapat dicari
n.sin(teta max) = n1.sin(teta c)
1.sin(teta max) = 1.54 x sin(22.dst)
Teta max = sin-1 (1.54 x sin(22,dst))
Teta max = 35.73
Select one:
a. 33.57 derajat
b. 37.53 derajat
c. 35.37 derajat
d. 35.73 derajat
e. 37.35 derajat
Berapa nilai indek bias bagian core dari serat optik jika nilai indek bias cladding sebesar 1.425
dengan nilai indek difference sebeasar 0.075?
Index difference = delta n = n1 – n2 / n1
n1 = core, n2 = cladding
Select one:
a. 1.54
b. 1.34
c. 1.32
d. 1.44
e. 1.56
Pada kondisi sinar terpantul sempurna, terjadi perubahan pada salah satu komponen gelomban
g elektromagnetik yang disebut ...
Select one:
a. phase shifting
b. frequency shifting
c. amplitude shifting
d. ampere shifting
e. voltage shifting
1. Pada proses doping untuk mencapai donor level, digunakan elements, seperti P, As, dan Sb, yang
merupakan elemen pada grup/kelompok ....
Select one:
a. 6
b. 2
c. 3
d. 4
e. 0
f. 1
g. 8
h. 5
i. 7
2. Pada material semikonduktor Silicon (Si). berapa banyak ikatan kovalen yang dimiliki untuk terben
tuknya kristal?
Select one:
a. 4
b. 7
c. 6
d. 5
e. 8
f. 1
g. 3
h. 2
3. Pada sistem komunikasi optik dengan jenis serat optik multimode, mada daya optik dikopling deng
an sumber dari Laser.
Single mode >> laser
Multimode >> LED
Select one:
True
False
4. Setelah proses doping dengan menggunakan material dari grup V, maka akan terbentuk material ti
pe ...
V >> n type
III >> p type
Select one:
a. ab
b. a
c. p
d. b
e. o
f. n
g. np
h. pn
5. Pada sistem komunikasi optik dengan jenis serat optik single mode, mada daya optik dikopling den
gan sumber dari Laser.
Select one:
True
False
9. Parameter yang perlu diperhatikan untuk merancang multi heterojunction pada sebuah LED ... .
Select one or more:
a. nilai indeks bias
b. tipe semikonduktor yang digunakan
c. susunan semikonduktor
d. energi band gap tiap semikonduktor
e. dimensi tiap-tiap semikonduktor
11. Komponen heterojunction yang dimanfaatkan sebagai sumber cahaya pada komunikasi optik adala
h ... .
Select one or more:
a. Kapasitor
b. MOSFET
c. ILD
d. LED
e. FET
f. Induktor
g. Resistor
14. Spontaneous emission terjadi ketika elektron berpindah dari ground state ke excited level.
Select one:
True
False
15. Material yang memiliki bagian kecil komponen pengotor ke dalam sebuah kristal dinamakan materi
al ... .
Select one:
a. rekombinasi
b. campuran
c. intrinsik
d. ekstrinsik
e. tidak murni
16. Jika dalam sebuah LED memiliki efisiensi kuantum internal sebanyak 65%, berapa rasio antara reko
mbinasi yang tidak meradiasi dengan rekombinasi yang meradiasi?
Select one:
a. 0.54
b. 1.48
c. 0.89
d. 1.86
e. 1.63
17. Kinerja radiasi yang tinggi pada LED diperlukan untuk mendapatkan nilai bandwidth yang tinggi.
Select one:
True
False
18. Kinerja radiasi yang tinggi pada LED diperlukan untuk melakukan kopling daya optik pada tingkata
n yang diperlukan ke serat optik.
Select one:
True
False
19. Ketika nilai drive current pada sebuah laser lebih besar dibandingkan nilai threshold, maka akan di
hasilkan spontaneous radiation dengan beamwidth sempit.
Select one:
True
False
20. Ketika nilai drive current pada sebuah laser lebih besar dibandingkan nilai threshold, maka akan di
hasilkan spontaneous radiation dengan beamwidth lebar.
Select one:
True
False
21. Untuk mencapai radiasi dan efisiei kuantum um yang tinggi, maka struktur LED harus menyesuaika
n ruang terbatas/khusus untuk terjadinya proses rekombinasi radiasi dari komponen-komponen me
mbawa muatan.
Select one:
True
False
22. Ketika nilai drive current pada sebuah laser lebih kecil dibandingkan nilai threshold, maka akan di
hasilkan spontaneous radiation dengan beamwidth lebar.
Select one:
True
False
23. Untuk dapat digunakan sebagai sumber cahaya pada aplikasi komunikasi optik, komponen semikon
duktor dengan struktur heterojunction harus memenuhi karakteristik ....
Select one or more:
a. tidak melebihi batas Numerical Aperture
b. Daya keluaran dapat dimodulasi oleh variasi arus masukan
c. Atenuasi rendah
d. Memiliki dimensi yang sesuai dengan serat optik
e. Efisiensi tinggi
f. tidak ada dispersi
g. rugi-rugi rendah
h. Daya keluaran dengan intensitas yang cukup
24. Ciri dari komponen heterojunction dapat ditinjau pada pada ....
Select one or more:
a. Energi band gap
b. konsentrasi elektro/hole
c. terjadinya penyimpanan arus
d. adanya daerah rekombinasi
e. terjadinya penyimpanan tegangan
f. Dibutuhkan arus Gate
25. Proses amplifikasi pada laser hanya terjadi jika nilai arus drive lebih kecil dari arus threshold.
Select one:
True
False
26. Proses amplifikasi pada laser hanya terjadi jika nilai arus drive lebih besar dari arus threshold.
Select one:
True
False
27. Pada serat optik, jenis sumber laser yang secaa eksklusif digunakan adalah ... .
Select one:
a. chemical laser
b. liquid laser
c. semikonduktor laser
d. gas laser
e. solid state laser
28. Berikut merupakan ciri-ciri dari komponen LED : (0.75)
Select one or more:
a. dapat digunakan pada single mode fiber
b. tidak koheren
c. spektrum lebih lebar
d. koheren
e. dapat digunakan pada multi mode fiber
f. spektrum lebih sempit
g. bersifat direksional
h. adanya resonant cavity
30. Setelah proses doping dengan menggunakan material dari grup III, maka akan terbentuk material ti
pe ...
Select one:
a. n
b. np
c. pnp
d. pn
e. p
31. Berikut merupakan yang bukan kelebihan dari sumber optik LED adalah ... .
Select one or more:
a. sumber optik koheren
b. bentuk rangkaian lebih sederhana
c. dapat dimanfaatkan untuk kopling dengan serat optik tipe multimode
d. mudah difabrikasi
e. memanfaatkan adanya resonant cavity
32. Pada daerah pn-junction, depletion region akan melebar ketika ... .
Select one:
a. forward-biased
b. saturated
c. reverse-biased
33. Pada daerah sekitar pn junction, depletion region akan mengecil ketika kondisi ...
Select one:
a. forward-biased
b. reverse-biased
c. saturated
35. Berapa nilai konsentrasi pembawa intrinsik pada Gallium Arsenide di suhu ruang jika diketahui :
m=9.11 x 10^-31 kg
me=0.068m
mh=0.56m
Eg=1.42eV
Select one or more:
a. 2.62 x 10^6 m^-3
b. 2.62 x 10^12 m^-3
c. 2.62 x 10^12 cm^-3
d. 2.62 x 10^6 cm^-3
36. Untuk mendapatkan proses penguatan secara koheren, pada sebuah cavity laser memanfaatkan ko
mponen optik ... .
Select one:
a. cermin datar
b. lensa cembung
c. lensa cekung
d. cermin cembung
e. cermin cekung
37. Pada material Silion dalam bentuk kristal suhu rendah, berapa jumlah elektron di pita konduksi?
Select one:
a. 1
b. 5
c. 6
d. 2
e. 4
f. 0
g. 8
h. 3
i. 7
39. Pada proses doping untuk mencapai acceptor level, digunakan elements yang merupakan elemen p
ada grup/kelompok ....
Select one:
a. 6
b. 1
c. 4
d. 8
e. 3
f. 7
g. 5
h. 2
40. Pada Tabel Periodik Unsur, Silicon (Si) berada pada kolom ....
Select one:
a. II
b. VII
c. I
d. III
e. VI
f. IV
g. VIII
h. V
41. Berikut merupakan fungsi dari optical confinement pada struktur LED, kecuali ....
Select one or more:
a. Mencegah interferensi
b. Efisiensi kuantum tinggi
c. Mencegah penyerapan
d. Mengurangi refleksi
e. Radiasi tinggi
42. Berikut merupakan karakteristik yang harus dimiliki sebuah LED ketika akan digunakan pada aplika
si komunikasi optik ... .
Select one or more:
a. efisiensi kuantum yang tinggi
b. keluaran radiasi tinggi
c. memiliki respon untuk emisi cahaya dengan cepat
d. pola radiasi yang lebar
e. proses fabrikasi mudah
43. Stimulated emission merupakan resultan dari photon yang diemisikan dan photon yang datang (inci
dent photon) dengan fase yang berbeda.
Select one:
True
False
44. Stimulated emission merupakan resultan dari photon yang diemisikan dan photon yang datang (inci
dent photon) dengan fase yang sama.
Select one:
True
False
45. Pada sistem komunikasi optik yang menggunakan bit rate lebih kecil dari 100 hingga 200 Mb/s, ma
da daya optik dikopling dengan sumber dari Laser.
Select one:
True
False
46. Pada sistem komunikasi optik yang menggunakan bit rate lebih kecil dari 100 hingga 200 Mb/s, ma
da daya optik dikopling dengan sumber dari LED.
Select one:
True
False
47. Ketika terjadi rekombinasi pada daerah pn junction, maka akan didapatkan efek perpindahan ener
gi dalam bentuk ...
Select one or more:
a. scattering
b. radiasi
c. isolasi
d. dispersi
e. disipasi
49. Karakteristik dari serat optik yang digunakan untuk menentukan jenis dari sumber cahaya diantara
nya ... .
Select one or more:
a. karakteristik modal
b. energi band gap
c. geometri
d. respon modulasi
e. bandwidth
f. atenuasi
konektor
Answer 2
5. Hal yang perlu diperhitungkan/dipertimbangkan dalam penggabungan dari satu kabel opt
ik ke kabel optik lainnya:
Select one or more:
Radiance output
size of optical fiber
Fiber misallignments
Angular power distribution
the need for clean and smooth fiber
different core size
numerical aperture
6. Pada penyambungan antara satu fiber optik dengan fiber optik lainnya, maka perlu diper
hatikan hal-hal berikut:
Select one or more:
a. Frekuensi
b. Perbedaan ukuran core
c. Tingkat radiasi
d. NA
e. Panjang gelombang
f. Kelengkungan
g. Misalignment
h. Kebersihan dan kebalikan bagian sisi akhir serat optik
7. Pada pola radiasi dari sebuah sumber dengan pola Lambertian, besarnya daya radiasi seb
anding dengan fungsi cosinus dari variable sudut pancar.
Select one:
True
False
8. Pada pengkopelan daya dari sumber cahaya ke kabel serat optik, jika ukuran dari luas su
mber optik lebih besar dari luas permukaan core, maka semua power pada bidang batas
dapat masuk ke area core dari kabel serat optik
Select one:
True
False
9. Pada pola radiasi dari sebuah sumber dengan pola Lambertian, besarnya daya radiasi seb
anding dengan fungsi sinus dari variable sudut pancar.
Select one:
True
False
10. Pada penyambungan dua buah kabel serat optik, apabila jari-jari dari kabel yang meneri
ma (receive) lebih kecil daripada jari-jari kabel yang mengirim/memancar (emit), maka
tidak rugi-rugi daya yang terjadi.
Select one:
True
False
11. Radiance atau brightness digunakan untuk mengukur daya keliatan dari sebuah sumber o
ptik dalam suatu area sudut tertentu untuk tiap satuan luas permukaan dan biasanya dal
am satuan watt per centimeter persegi per steradian.
Select one:
True
False
12. Pada penggabungan fiber dengan fiber, berikut merupakan beberapa jenis misalignment
:
Select one or more:
a. directional
b. sectoral
c. longitudinal
d. angular
e. transversal
f. lateral
13. Pada proses memancarkan daya dari sumber optik ke kabel serat optik, berikut merupak
an parameter yang perlu diperhitungkan di sisi sumber optik:
Select one or more:
Numerical aperture
Radiance output
refractive index profile
Angular power distribution
core size
size of optical fiber
core-cladding difference
14. Pada penyambungan dua buah kabel serat optik, apabila jari-jari dari kabel yang meneri
ma (receive) lebih kecil daripada jari-jari kabel yang mengirim/memancar (emit), maka
akan ada rugi-rugi daya yang terjadi.
Select one:
True
False
15. Pada pengkopelan daya dari sumber cahaya ke kabel serat optik, jika ukuran dari dimens
i sumber optik lebih kecil dari luas permukaan core, maka semua power pada bidang bat
as dapat masuk ke area core dari kabel serat optik
Select one:
True
False
16. Jika efisiensi kopling pada daya yang diemisikan dari sumber daya optik ke sebuah serat
optik sebesar 95.33%, berapa nilai daya yang ditransmisikan ketika daya awal sebesar 12
mW?
(0.9533*12mW = 11.44mW)
Select one:
a. 11.44 mW
b. 14.14 mW
c. 14.41 mW
d. 9.99 mW
e. 99.9 mW
17. Pada proses memancarkan daya dari sumber optik ke kabel serat optik, berikut merupak
an parameter yang perlu diperhitungkan di sisi kabel serat optik:
Select one or more:
refractive index profile
Numerical aperture
Angular power distribution
core-cladding difference
core size
size of optical fiber
Radiance output
18. Pada penyambungan dua buah kabel serat optik, apabila jari-jari dari kabel yang meneri
ma (receive) lebih besar daripada jari-jari kabel yang mengirim/memancar (emit), maka
tidak rugi-rugi daya yang terjadi.
Select one:
True
False
19. Jika efisiensi kopling pada daya yang diemisikan dari sumber daya optik ke sebuah serat
optik sebesar 83.25%, berapa nilai daya awal ketika daya yang berhasil ditransmisikan se
besar 12 mW?
(12/0.8325 = 14.41mW)
Select one:
a. 11.44 mW
b. 14.14 mW
c. 99.9 mW
d. 9.99 mW
e. 14.41 mW
Permanent bond
Answer 2
Untuk meningkatkan noise, amplifier noise dapat diatasi dengan merancang kondisi dengan menja
ga pada suhu rendah/stabil.
Select one:
True
False
Untuk meningkatkan noise, amplifier noise dapat diatasi dengan merancang kondisi dengan nilai ef
isiensi kuantum yang tinggi.
Select one:
True
False
Untuk meningkatkan noise, photodetector noise dapat diatasi dengan merancang kondisi dengan ni
lai efisiensi kuantum yang tinggi.
Select one:
True
False
Untuk meningkatkan noise, photodetector noise dapat diatasi dengan merancang kondisi dengan ni
lai efisiensi kuantum yang rendah.
Select one:
True
False
Untuk meningkatkan noise, photodetector noise dapat diatasi dengan menjaga suhu serendah atau
sestabil mungkin.
Select one:
True
False
Arus sinyal pada APD detector dipengaruhi oleh besarnya nilai gain yang disebabkan oleh avalanch
e effect.
Select one:
True
False
Arus sinyal pada pin photodiode dipengaruhi oleh besarnya nilai gain yang disebabkan oleh avalanc
he effect.
Select one:
True
False
Pada daerah berlangsungnya avalanche effect, untuk material silikon berlangsung nilai penyerapan
yang lebih besar ketika panjang gelombang foton yang datang lebih pendek.
Select one:
True
False
Hal yang perlu diperhatikan dalam menentukan nilai perbandingan sinyal terhadap noise pada sebu
ah photodetektor?
amplifier noise
Answer 1
photodetector noise
Answer 2
Sebuah detektor optik APD dapat menghasilkan arus foton yang telah dikuatkan sebesar 7.7 ketika daya
optik yang mengenai detektor sebesar 0.8 yang memiliki efisiensi 53 % pada panjang gelombang 1300
nm. Berapa nilai faktor multiplikasi pada detektor APD tersebut?
Ip=(efisiensi*q*lamda/h*c)*Po
M= Im/Ip= 17.35
Sebuah detektor pin Photodiode InGaAs digunakan untuk panjang gelombang 1500 nm dengan efisiensi
kuantum sebesar 75.7 %, hambatan beban sebesar 1000 ohm dan arus bocor permukaan sangat kecil
sekali. Nilai dari dark current sebesar 9 nA. Daya optik yang datang sebesar 554.0 nW dengan bandwidth
penerima sebesar 25 MHz. Berapa nilai arus foto primer? (dalam mikro ampere)
Ip=(efisiensi*q*lamda/h*c)*Po= 0.51
Sebuah detektor APD memiliki karakteristik efisiensi kuantum sebesar 0.69 dimana dapat menghasilkan
arus foton sebesar 0.42 mikroampere. Arus yang dihasilkan pada detektor APD tersebut sebesar 18.23.
Berapa nilai multiplikasi atau gain pada sebuah detektor APD tersebut jika panjang gelombang optik
yang datang sebesar 900 nm?
Sebuah detektor APD memiliki karakteristik efisiensi kuantum sebesar 0.69 % dimana dapat
menghasilkan arus foton sebesar 0.42 mikroampere. Arus yang dihasilkan pada detektor APD
tersebut sebesar 18.23. Berapa nilai responsivitas (A/W) pada sebuah detektor APD tersebut jika
panjang gelombang optik yang datang sebesar 900 nm?
23.04
Faktor multiplikasi pada sebuah detektor APD sebesar 37.5. Berapa nilai arus foton (dalam mikro
ampere) yang telah dikuatkan jika efisiensi kuantum dari detektor sebesar 41.7 % pada pada panjang
gelombang 1500 nm untuk daya optik yang datang sebesar 0.9 mikroampere?
Ip=(efisiensi*q*lamda/h*c)*Po= 4.53*10^-7
Faktor multiplikasi pada sebuah detektor APD sebesar 37.5. Berapa nilai arus foton (dalam ampere) yang
telah dikuatkan jika efisiensi kuantum dari detektor sebesar 41.7 % pada pada panjang gelombang 1500
nm untuk daya optik yang datang sebesar 0.9 mikroampere?
Im= 0.00017
Jika pada suatu saat tertentu, besar daya optik modulasi yang diterima suatu detector sebesar
17.0 mikrowatt, hitung arus modulasi (dalam mikro ampere) ketika efisiensi kuantum sebesar 64.5
persen dan detektor optik menerima sinyal optik pada frekuensi 1500 nm.
Ip=(efisiensi*q*lamda/h*c)*Po= 13.14
Pada daya optik minimum yang dapat dideteksi, nilai yang dimiliki oleh arus foton yang dihasilkan
memiliki besar yang sama dengan total noise dan bernilai SNR sebesar 2.
Select one:
True
False
Pada daya optik minimum yang dapat dideteksi, nilai yang dimiliki oleh arus foton yang dihasilkan
memiliki besar yang sama dengan total noise dan bernilai SNR sebesar 1.
Select one:
True
False
Nilai arus noise sering digunakan untuk menentukan tingkat besarnya daya optik minimum yang da
pat dideteksi oleh sebuah detektor optik.
Select one:
True
False
quantum noise
Answer 1
dark-noise
Answer 3
Mekanisme dari detektor APD dihubungkan dengan sumber tegangan setinggi mungkin hingga hamp
ir mencapai tegangan breakdown untuk menghasilkan medan magnet sebesar mungkin.
Select one:
True
False
Ionization pada material silikon lebih besar nilai nya pada elektron dibandingkan dengan nilai pada
hole.
Select one:
True
Falseo
Nilai arus noise sering digunakan untuk menentukan tingkat besarnya daya optik minimum yang da
pat dideteksi oleh sebuah detektor optik.
Select one:
True
False
