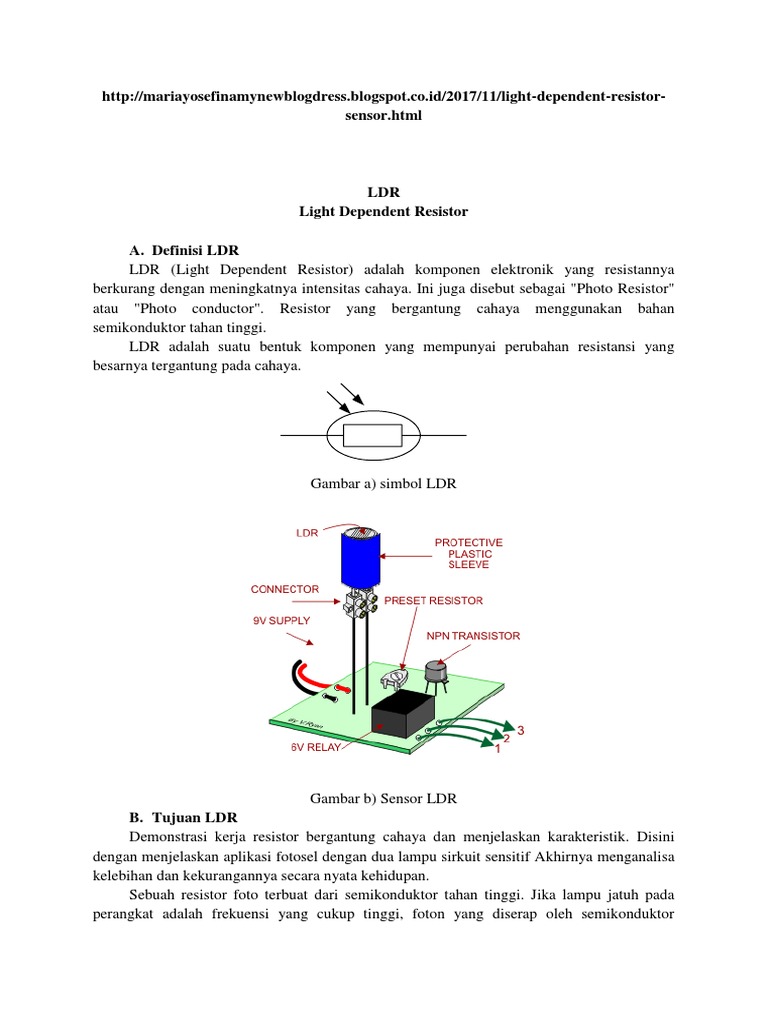

LDR
Light Dependent Resistor

A. Definisi LDR
LDR (Light Dependent Resistor) adalah komponen elektronik yang resistannya
berkurang dengan meningkatnya intensitas cahaya. Ini juga disebut sebagai "Photo Resistor"
atau "Photo conductor". Resistor yang bergantung cahaya menggunakan bahan
semikonduktor tahan tinggi.
LDR adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang
besarnya tergantung pada cahaya.

Gambar a) simbol LDR

Gambar b) Sensor LDR

B. Tujuan LDR
Demonstrasi kerja resistor bergantung cahaya dan menjelaskan karakteristik. Disini
dengan menjelaskan aplikasi fotosel dengan dua lampu sirkuit sensitif Akhirnya menganalisa
kelebihan dan kekurangannya secara nyata kehidupan.
Sebuah resistor foto terbuat dari semikonduktor tahan tinggi. Jika lampu jatuh pada
perangkat adalah frekuensi yang cukup tinggi, foton yang diserap oleh semikonduktor
memberi ikatan. Energi cukup elektron untuk masuk ke pita konduksi. Elektron bebas yang
dihasilkan (dan mitra lubangnya) melakukan listrik, sehingga menurunkan daya tahan.

C. Bahan Yang Diperlukan

Sebuah resistor foto sensitif cahaya ORP 12, baterai 12 V, Relay, Diode IN 4001,
transistor BC 108, 10 K POT, 100 Ohm Resistor.

D. Karakteristik LDR
1) Sensitivitas
Sensitivitas fotodetektor adalah hubungan antara cahaya yang jatuh pada
perangkat dan sinyal keluaran yang dihasilkan. Dalam kasus fotosel, seseorang
berhadapan dengan hubungan antara cahaya kejadian dan resistansi sel yang sesuai.
Resistor bergantung ringan memiliki properti tertentu karena mereka
mengingat kondisi pencahayaan tempat penyimpanannya. Efek memori ini bisa
diminimalisir dengan menyimpan LDR sebelum digunakan. Penyimpanan cahaya
mengurangi waktu keseimbangan untuk mencapai nilai resistansi stabil.

Gambar c) Karakteristik Sensitif LDR

2) Respon spektral
Seperti mata manusia, sensitivitas relatif sel fotokonduktif bergantung pada
panjang gelombang (warna) cahaya kejadian. Setiap jenis bahan fotokonduktor
memiliki kurva respons spektral yang unik atau plot respons relatif fotosel versus
panjang gelombang cahaya.
 Gambar d) Respon spektral LDR

E. Prinsip Kerja LDR

Prinsip kerja LDR bisa dibilang sangat sederhana, tak jauh berbeda dari variabel
resistor pada umumnya. LDR dipasang pada sebuah rangkaian elektronika dan dapat
memutus dan menyambung aliran listrik berdasarkan cahaya. Semakin banyak cahaya
yang mengenainya, maka semakin menurun nilai resistansinya. Sebaliknya, jika cahaya
yang mengenainya sedikit (gelap), maka nilai hambatannya menjadi semakin besar.

F. Aplikasi LDR
Sel kadmium sulfida yang murah dapat ditemukan di banyak barang konsumen seperti
lampu kamera, lampu jalan, radio jam, perangkat alarm, dan jam outdoor. Mereka juga
digunakan dalam beberapa kompresor dinamis bersama dengan lampu pijar kecil atau dioda
pemancar cahaya untuk mengendalikan pengurangan keuntungan.
LDR digunakan pada detektor gangguan cahaya, sirkuit lampu otomatis, dan logaritmik
hukum cahaya fotografi.
Contoh penggunaannya adalah pada lampu taman dan lampu di jalan yang bisa
menyala di malam hari dan padam di siang hari secara otomatis. Atau bisa juga kita gunakan
di kamar kita sendiri.
