MODUL 2 Pemetaan dan Analisis Metode Kerja

TI-3003 Praktikum Perancangan Sistem Terintegrasi II

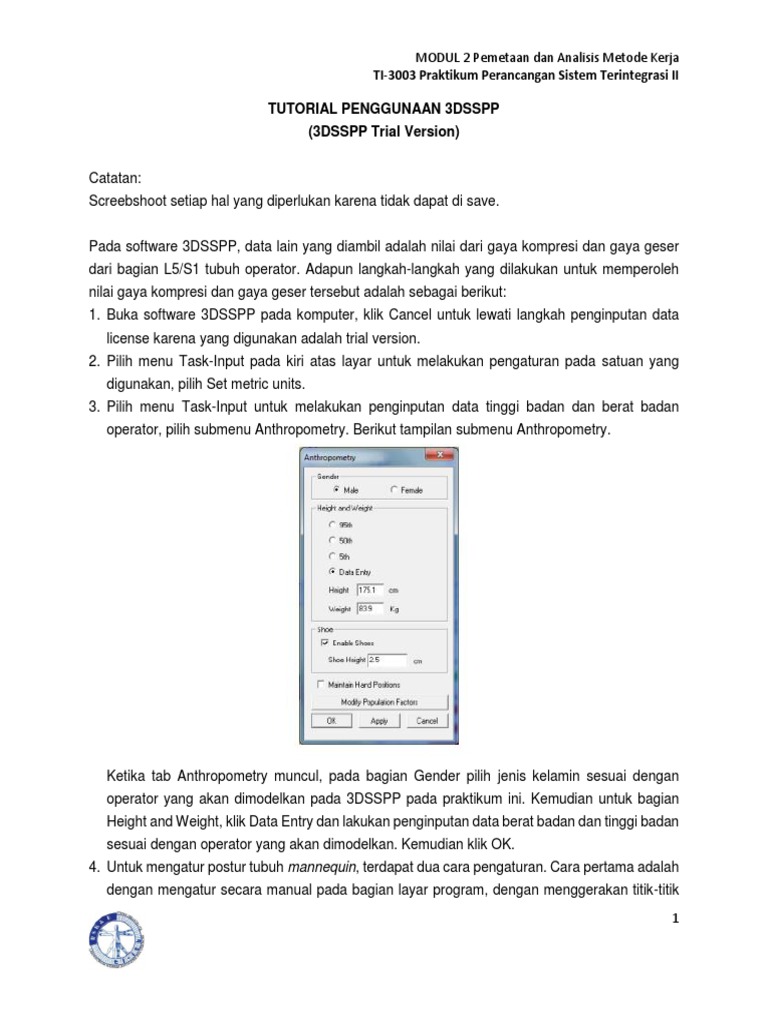

TUTORIAL PENGGUNAAN 3DSSPP

(3DSSPP Trial Version)

Catatan:
Screebshoot setiap hal yang diperlukan karena tidak dapat di save.

Pada software 3DSSPP, data lain yang diambil adalah nilai dari gaya kompresi dan gaya geser
dari bagian L5/S1 tubuh operator. Adapun langkah-langkah yang dilakukan untuk memperoleh
nilai gaya kompresi dan gaya geser tersebut adalah sebagai berikut:
1. Buka software 3DSSPP pada komputer, klik Cancel untuk lewati langkah penginputan data
license karena yang digunakan adalah trial version.
2. Pilih menu Task-Input pada kiri atas layar untuk melakukan pengaturan pada satuan yang
digunakan, pilih Set metric units.
3. Pilih menu Task-Input untuk melakukan penginputan data tinggi badan dan berat badan
operator, pilih submenu Anthropometry. Berikut tampilan submenu Anthropometry.

Ketika tab Anthropometry muncul, pada bagian Gender pilih jenis kelamin sesuai dengan
operator yang akan dimodelkan pada 3DSSPP pada praktikum ini. Kemudian untuk bagian
Height and Weight, klik Data Entry dan lakukan penginputan data berat badan dan tinggi badan
sesuai dengan operator yang akan dimodelkan. Kemudian klik OK.
4. Untuk mengatur postur tubuh mannequin, terdapat dua cara pengaturan. Cara pertama adalah
dengan mengatur secara manual pada bagian layar program, dengan menggerakan titik-titik
1
 MODUL 2 Pemetaan dan Analisis Metode Kerja
TI-3003 Praktikum Perancangan Sistem Terintegrasi II

sudut anggota tubuh pada mannequin. Terdapat 3 sisi yang dapat diatur perubahan posturnya
yaitu dari sisi atas, sisi depan, dan sisi samping. Saat melakukan pengaturan dengan cara ini,
terdapat fitur yang dapat membantu agar postur yang sudah diatur tidak berubah-ubah
kembali, yaitu dengan menggunakan fitur Locking Mode pada Task-Input. Tampilan untuk
mengubah postur tubuh mannequin secara menual adalah seperti pada gambar berikut.

Cara yang kedua adalah dengan memasukkan besar sudut perubahan bagian tubuh tertentu
partisipan dari posisi berdiri netral. Pilih menu Task-Input, kemudian pilih submenu Body
Segment Angles. Pada tab tersebut dapat diatur perubahan sudutnya untuk tiap-tiap bagian
tubuh mannequin sesuai dengan postur operator yang ingin dimodelkan. Selain bagian tubuh,
bagian tangan juga dapat diatur posturnya secara lebih detail dengan memilih submenu Hand
Posture atau submenu Posture Prediction. Untuk melakukan input postur pada bagian tubuh
mannequin seperti bagian tulang punggung, kepala, lengan dan kaki dapat dilakukan pada
submenu Body Segment Angles seperti pada tampilan gambar berikut.

2
 MODUL 2 Pemetaan dan Analisis Metode Kerja
TI-3003 Praktikum Perancangan Sistem Terintegrasi II

Sedangkan untuk menginput postur telapak tangan terhadap tubuh dapat dilakukan pada
submenu Hand Posture seperti pada gambar berikut ini.

Untuk menginput orientasi dan letak tangan maka dapat dilakukan pada submenu Postur
Prediction yang memiliki tampilan seperti pada gambar berikut.

3
 MODUL 2 Pemetaan dan Analisis Metode Kerja
TI-3003 Praktikum Perancangan Sistem Terintegrasi II

Untuk trunk flexion hasil pemodelan dicatat untuk bahan pengolahan data lebih lanjut, dimana
trunk flexion adalah besar sudut yang dihasilkan dari tubuh bagian trunk garis lurus dengan
disc L3/L4. Maka semakin kecil nilai flexion yang dihasilkan, semakin membungkuk postur
tersebut. Pada trunk flexion dengan nilai 90 menandakan mannequin tersebut berada pada
posisi tubuh tegak atau netral.

5. Setelah postur tubuh mannequin dibuat menyerupai postur operator yang sebenarnya,
kemudian diatur beban atau tekanan yang mempengaruhi postur tubuh. Untuk beban atau
tekanan yang diterima oleh bagian tangan operator, pengaturannya dilakukan dengan cara
memilih menu Task-Input, kemudian pilih submenu Hand Loads. Sedangkan untuk beban atau
tekanan yang diterima oleh bagian tubuh selain tangan, dapat memilih submenu External
Applied Forces and Moments. Selain besar tekanan yang diinputkan dalam pengaturan
tersebut, perlu diatur arah datangnya tekanan tersebut. Berikut adalah tampilan dari tab untuk
mengatur tekanan yang diterima oleh mannequin di tangan seperti pada gambar berikut.

4
 MODUL 2 Pemetaan dan Analisis Metode Kerja
TI-3003 Praktikum Perancangan Sistem Terintegrasi II

Sedangkan untuk menginput beban di luar tangan dapat dilakukan pada submenu External
Applied Forces and Moments seperti pada tampilan gambar berikut.

Jika sudah diatur, akan muncul tanda panah merah pada bagian postur tubuh mannequin yang
menerima tekanan sebagai Force Applied seperti gambar berikut.

5
 MODUL 2 Pemetaan dan Analisis Metode Kerja
TI-3003 Praktikum Perancangan Sistem Terintegrasi II

6. Untuk melihat nilai gaya kompresi dan gaya geser pada bagian L5/S1 mannequin, pilih menu
Reports, kemudian pilih submenu Lowback Analysis – Sagittal Plane.

Sumber: Tugas Akhir Theodora Rosa Vania (13413041)
