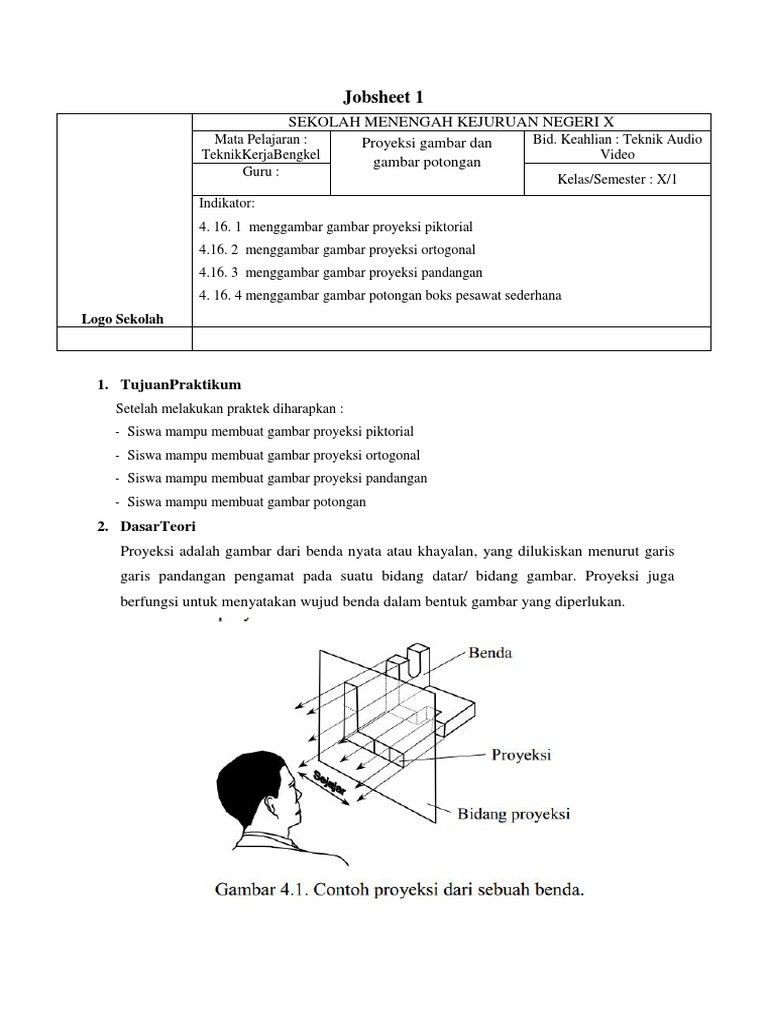

Jobsheet 1

SEKOLAH MENENGAH KEJURUAN NEGERI X

Mata Pelajaran : Proyeksi gambar dan Bid. Keahlian : Teknik Audio
TeknikKerjaBengkel Video
gambar potongan
Guru :
Kelas/Semester : X/1
Indikator:
4. 16. 1 menggambar gambar proyeksi piktorial
4.16. 2 menggambar gambar proyeksi ortogonal
4.16. 3 menggambar gambar proyeksi pandangan
4. 16. 4 menggambar gambar potongan boks pesawat sederhana
Logo Sekolah

1. TujuanPraktikum
Setelah melakukan praktek diharapkan :
- Siswa mampu membuat gambar proyeksi piktorial
- Siswa mampu membuat gambar proyeksi ortogonal
- Siswa mampu membuat gambar proyeksi pandangan
- Siswa mampu membuat gambar potongan
2. DasarTeori
Proyeksi adalah gambar dari benda nyata atau khayalan, yang dilukiskan menurut garis
garis pandangan pengamat pada suatu bidang datar/ bidang gambar. Proyeksi juga
berfungsi untuk menyatakan wujud benda dalam bentuk gambar yang diperlukan.
 Proyeksi piktorial adalah cara menampilkan gambar benda yang mendekati bentuk
dan ukuran sebenarnya secara tiga dimensi, dengan pandangan tunggal. Gambar piktorial
disebut juga gambar ilustrasi, tetapi tidak semua gambar ilustrasi termasuk gambar
piktorial.
Proyeksi ortogonal merupakan cara pemproyeksian yang bidang proyeksinya mempunyai
sudut tegak lurus terhadap proyektornya.
Proyeksi pandangan merupakan proyeksi yang digunakan untuk memproyeksikan
pandangan dari sebuah gambar tiga dimensi terhadap bidang dua dimensi .
Untuk mendapatkan gambaran dari bagian-bagian yang tersembunyi ini, bagian yang
menutupi dibuang. Gambar demikian disebut gambar potongan.

3. Alat dan Bahan

a. Kertas A4
b. Pensil
c. Penghapus
d. Busur
e. Jangkar
f. Penggaris
4. Langkah Praktikum
1) Siapkan alat dan bahan
2) Buatlah gambar piktorial dimetri seperti gambar dibawah ini!
 Ciri pada sumbu
Pada sumbu x mempunyai sudut 10°, sedangkan pada sumbu y
mempunyai sudut 40°.
 Ketentuan ukuran
Perbandingan skala ukuran pada sumbu x = 1 : 1, dan skala pada sumbu
y = 1 : 2, sedangkan pada sumbu z = 1 : 1
 3) Buatlah gambar ortogonal seperti gambar dibawah ini

4) Buatlah gambar proyeksi pandangan tipe eropa dan amerika dari gambar dibawah ini!

5) Buatlah gambar potongan seperti gambar dibawah ini

5. Hasil praktikum
Gambar proyeksi piktorial
Gambar proyeksi ortogonal
Gambar proyeksi pandangan
Gambar potongan

6. Kesimpulan
……………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
7. Nilai

Nilai Tanggal Catatan TandaTangan

Ortu Guru
