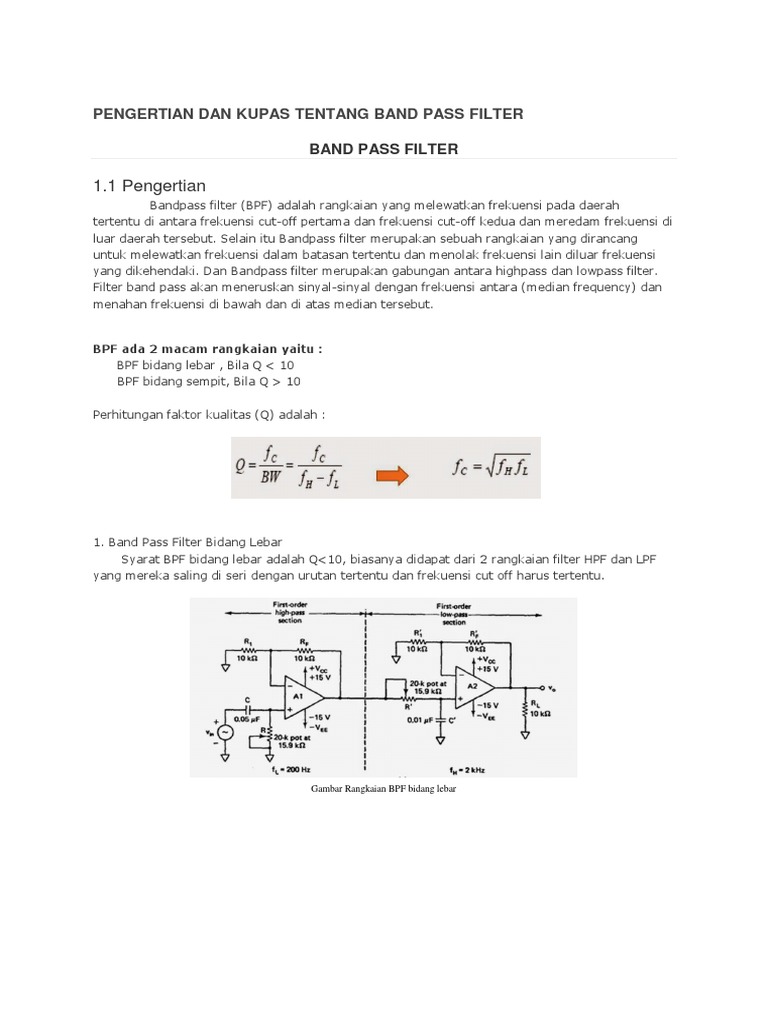

PENGERTIAN DAN KUPAS TENTANG BAND PASS FILTER

BAND PASS FILTER

1.1 Pengertian
Bandpass filter (BPF) adalah rangkaian yang melewatkan frekuensi pada daerah
tertentu di antara frekuensi cut-off pertama dan frekuensi cut-off kedua dan meredam frekuensi di
luar daerah tersebut. Selain itu Bandpass filter merupakan sebuah rangkaian yang dirancang
untuk melewatkan frekuensi dalam batasan tertentu dan menolak frekuensi lain diluar frekuensi
yang dikehendaki. Dan Bandpass filter merupakan gabungan antara highpass dan lowpass filter.
Filter band pass akan meneruskan sinyal-sinyal dengan frekuensi antara (median frequency) dan
menahan frekuensi di bawah dan di atas median tersebut.

BPF ada 2 macam rangkaian yaitu :

BPF bidang lebar , Bila Q < 10
BPF bidang sempit, Bila Q > 10

Perhitungan faktor kualitas (Q) adalah :

1. Band Pass Filter Bidang Lebar

Syarat BPF bidang lebar adalah Q<10, biasanya didapat dari 2 rangkaian filter HPF dan LPF
yang mereka saling di seri dengan urutan tertentu dan frekuensi cut off harus tertentu.

Gambar Rangkaian BPF bidang lebar

 Karakteristik Rangkaian BPF bidang lebar

Nilai penguatan tegangan absolutnya adalah :

2. Band Pass Filter bidang sempit

Syarat BPF bidang sempit adalah Q > 10, Rangkaian ini sering disebut multiple feedback filter
karena satu rangkaian menghasilkan 2 batasan fL dan fH .

Rangkaian Band Pass Filter Bidang Sempit

 Karakteristik Rangkaian Band Pass Filter Bidang Sempit

Perhitungan dari rangkaian tersebut :

Dipilih :
C1 = C2 = C
Hubungan nilai tahanannya adalah :

Ada keuntungan rangkaian ini adalah bila ingin mengganti frekuensi centernya C f, maka tinggal
mengganti nilai R2 saja. Nilai yang baru adalah R' 2 :

1.2 Simulasi
Rangkaian band pass filter digunakan untuk meloloskan sinyal diantara 2 frekwensi. Rangkaian ini
terdiri dari dua rangkaian yaitu rangkaian low pass filter dan high pass filter. Keluaran dari band
pass filter berupa sinyal frekwensi.
Perhitungan untuk Band Pass Filter terdiri dari dua bagian diantaranya :
1. Low Pass Filter (LPF) :
f = 1/(2phi R1 C)
A = (R1 + R2)/R3

2. High Pass Filter (HPF) :

f = 1/(2phi (R1 R2 C1 C2)^1/2)

Filter Band Pass hanya melewatkan sebuah pita frekuensi saja seraya memperlemah semua frekuensi di luar
pita itu. Pengertian lain dari Band Pass Filter adalah filter yang melewatkan suatu range frekuensi. Dalam
perancangannya diperhitungkan nilai Q(faktor mutu). dengan
Q = faktor mutu
fo = frekuensi cutoff
B = lebar pita frekuensi
Gambar Band Pass Filter seperti berikut ini :
