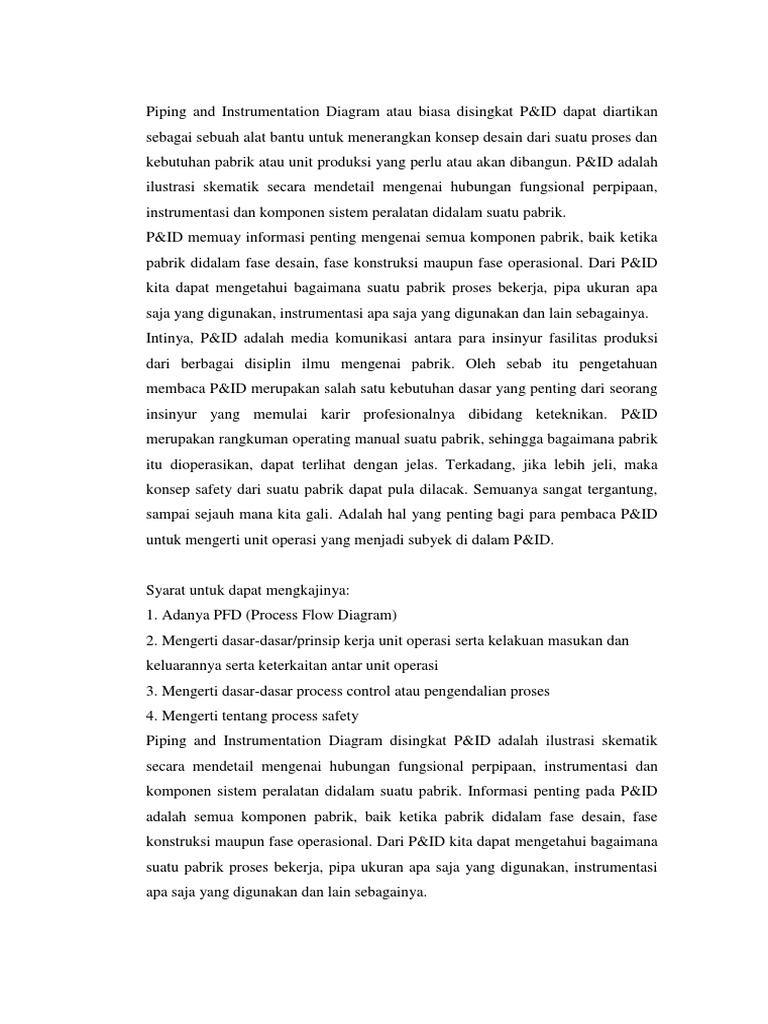

Piping and Instrumentation Diagram atau biasa disingkat P&ID dapat diartikan
sebagai sebuah alat bantu untuk menerangkan konsep desain dari suatu proses dan
kebutuhan pabrik atau unit produksi yang perlu atau akan dibangun. P&ID adalah
ilustrasi skematik secara mendetail mengenai hubungan fungsional perpipaan,
instrumentasi dan komponen sistem peralatan didalam suatu pabrik.
P&ID memuay informasi penting mengenai semua komponen pabrik, baik ketika
pabrik didalam fase desain, fase konstruksi maupun fase operasional. Dari P&ID
kita dapat mengetahui bagaimana suatu pabrik proses bekerja, pipa ukuran apa
saja yang digunakan, instrumentasi apa saja yang digunakan dan lain sebagainya.
Intinya, P&ID adalah media komunikasi antara para insinyur fasilitas produksi
dari berbagai disiplin ilmu mengenai pabrik. Oleh sebab itu pengetahuan
membaca P&ID merupakan salah satu kebutuhan dasar yang penting dari seorang
insinyur yang memulai karir profesionalnya dibidang keteknikan. P&ID
merupakan rangkuman operating manual suatu pabrik, sehingga bagaimana pabrik
itu dioperasikan, dapat terlihat dengan jelas. Terkadang, jika lebih jeli, maka
konsep safety dari suatu pabrik dapat pula dilacak. Semuanya sangat tergantung,
sampai sejauh mana kita gali. Adalah hal yang penting bagi para pembaca P&ID
untuk mengerti unit operasi yang menjadi subyek di dalam P&ID.
Syarat untuk dapat mengkajinya:
1. Adanya PFD (Process Flow Diagram)
2. Mengerti dasar-dasar/prinsip kerja unit operasi serta kelakuan masukan dan
keluarannya serta keterkaitan antar unit operasi
3. Mengerti dasar-dasar process control atau pengendalian proses
4. Mengerti tentang process safety
Piping and Instrumentation Diagram disingkat P&ID adalah ilustrasi skematik
secara mendetail mengenai hubungan fungsional perpipaan, instrumentasi dan
komponen sistem peralatan didalam suatu pabrik. Informasi penting pada P&ID
adalah semua komponen pabrik, baik ketika pabrik didalam fase desain, fase
konstruksi maupun fase operasional. Dari P&ID kita dapat mengetahui bagaimana
suatu pabrik proses bekerja, pipa ukuran apa saja yang digunakan, instrumentasi
apa saja yang digunakan dan lain sebagainya.
P&ID harus memuat process sistem secara umum (di offshore dan onshore, jika
berbicara Oil & Gas Fieldi), kemudian utilities area, juga pengintegrasian piping
dalam unit-unit tersebut. Selain itu semua equipment dengan tag number tertentu,
special piping, ukuran pipa, spesifikasi pipa, berapa buah pipa yang ada, semua
instrumentasi dan kontrol yang sudah ada, pengintegrasian intrumentasi dengan
panel-panel kontrol dan control room, set pressure dari PSV, control valves dan
posisi failurenya, elevasi dari vessel/column atau heat exchanger yang mungkin
kritikal, juga termasuk penotasian internal yang kritikal dari vessel/column
misalnya, juga semua keperluan minimum menghadapi masa komisioning dan
start-up.
Supaya lebih mudah membaca P&ID, sangat disarankan membaca gambaran
pabrik secara keseluruhan, yaitu dengan membaca Process Flow Diagram (PFD)
terlebih dahulu. Dari PFD ini kita bisa melihat gambaran besar cara kerja pabrik.
PFD menjelaskan hal-hal sbb:
* Perpipaan proses
* Simbol peralatan utama
* Katup kendali atau kontrol utama
* Interkoneksi dengan sistem lain
* Jalur bypass dan jalur resirkulasi
* Neraca massa dan neraca energi
Pada diagam ini semua peralatan proses dan sistem instrumentasi
digambarkan dalam bentuk simbol- simbol standar “Instrument Society of
America” yang biasa disebut ISA Standart.
