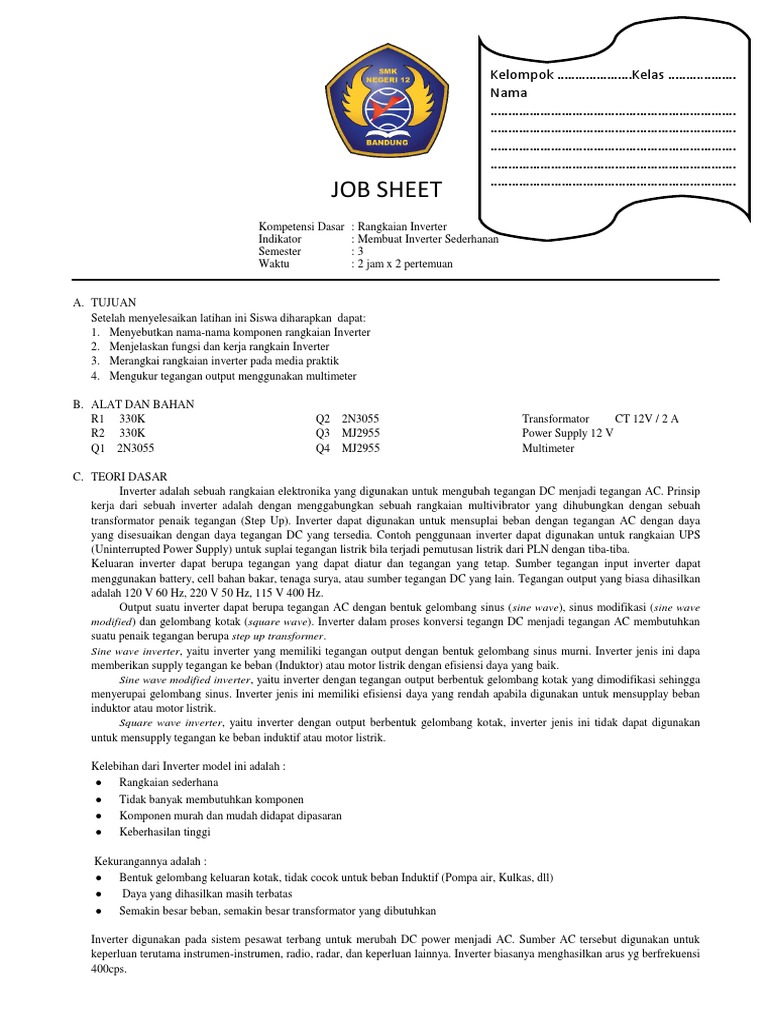

Kelompok …………………Kelas ……….

………
Nama
……………………………………………………………
……………………………………………………………
……………………………………………………………
……………………………………………………………
……………………………………………………………
JOB SHEET …………………………
Kompetensi Dasar : Rangkaian Inverter
Indikator : Membuat Inverter Sederhanan
Semester :3
Waktu : 2 jam x 2 pertemuan

A. TUJUAN
Setelah menyelesaikan latihan ini Siswa diharapkan dapat:
1. Menyebutkan nama-nama komponen rangkaian Inverter
2. Menjelaskan fungsi dan kerja rangkain Inverter
3. Merangkai rangkaian inverter pada media praktik
4. Mengukur tegangan output menggunakan multimeter

B. ALAT DAN BAHAN

R1 330K Q2 2N3055 Transformator CT 12V / 2 A
R2 330K Q3 MJ2955 Power Supply 12 V
Q1 2N3055 Q4 MJ2955 Multimeter

C. TEORI DASAR
Inverter adalah sebuah rangkaian elektronika yang digunakan untuk mengubah tegangan DC menjadi tegangan AC. Prinsip
kerja dari sebuah inverter adalah dengan menggabungkan sebuah rangkaian multivibrator yang dihubungkan dengan sebuah
transformator penaik tegangan (Step Up). Inverter dapat digunakan untuk mensuplai beban dengan tegangan AC dengan daya
yang disesuaikan dengan daya tegangan DC yang tersedia. Contoh penggunaan inverter dapat digunakan untuk rangkaian UPS
(Uninterrupted Power Supply) untuk suplai tegangan listrik bila terjadi pemutusan listrik dari PLN dengan tiba-tiba.
Keluaran inverter dapat berupa tegangan yang dapat diatur dan tegangan yang tetap. Sumber tegangan input inverter dapat
menggunakan battery, cell bahan bakar, tenaga surya, atau sumber tegangan DC yang lain. Tegangan output yang biasa dihasilkan
adalah 120 V 60 Hz, 220 V 50 Hz, 115 V 400 Hz.
Output suatu inverter dapat berupa tegangan AC dengan bentuk gelombang sinus (sine wave), sinus modifikasi (sine wave
modified) dan gelombang kotak (square wave). Inverter dalam proses konversi tegangn DC menjadi tegangan AC membutuhkan
suatu penaik tegangan berupa step up transformer.
Sine wave inverter, yaitu inverter yang memiliki tegangan output dengan bentuk gelombang sinus murni. Inverter jenis ini dapa
memberikan supply tegangan ke beban (Induktor) atau motor listrik dengan efisiensi daya yang baik.
Sine wave modified inverter, yaitu inverter dengan tegangan output berbentuk gelombang kotak yang dimodifikasi sehingga
menyerupai gelombang sinus. Inverter jenis ini memiliki efisiensi daya yang rendah apabila digunakan untuk mensupplay beban
induktor atau motor listrik.
Square wave inverter, yaitu inverter dengan output berbentuk gelombang kotak, inverter jenis ini tidak dapat digunakan
untuk mensupply tegangan ke beban induktif atau motor listrik.

Kelebihan dari Inverter model ini adalah :

 Rangkaian sederhana
 Tidak banyak membutuhkan komponen
 Komponen murah dan mudah didapat dipasaran
 Keberhasilan tinggi

Kekurangannya adalah :
 Bentuk gelombang keluaran kotak, tidak cocok untuk beban Induktif (Pompa air, Kulkas, dll)
 Daya yang dihasilkan masih terbatas
 Semakin besar beban, semakin besar transformator yang dibutuhkan

Inverter digunakan pada sistem pesawat terbang untuk merubah DC power menjadi AC. Sumber AC tersebut digunakan untuk
keperluan terutama instrumen-instrumen, radio, radar, dan keperluan lainnya. Inverter biasanya menghasilkan arus yg berfrekuensi
400cps.
D. KESEHATAN DAN KESELAMATAN KERJA
1. Berdoalah sebelum memulai pekerjaan !
2. Selama bekerja gunakan selalu pakaian kerja dan peralatan keselamatan kerja
3. Gunakan peralatan sesuai dengan fungsinya.
4. Hati-hati dalam penggunaan peralatan pratikum !
5. Persiapkan dan periksa kondisi alat sebelum mulai bekerja.
6. Rangkailah rangkaian inverter sesuai dengan petunjuk instruktur, setelah rangkaian selesai ujikan kepada instruktur.
7. Hati-hatilah dengan tegangan keluaran inverter, karena dapat menyebabkan bahaya terkena sengatan tegangan listrik.
8. Bacalah dan pahami petunjuk pratikum pada lembar kegiatan belajar !
9. Simpan alat ukur pada tempat yang aman dan jangan ditumpuk dengan peralatan yang lain.
10. Kembalikan peralatan yang dipinjam kepada toolman setelah selesai bekerja.
11. Bersihkan mesin dan ruangan praktek setelah selesai bekerja.

E. RANGKAIAN INVERTER 2N3055 dan MJ2955

Gambar. Rangkaian Inverter menggunakan Transistor 2N3055

Gambar. Rangkaian Inverter menggunakan Transistor MJ2955

F. LANGKAH KERJA
1. Persiapkanlah peralatan dan komponen yang dibutuhkan dalam pengerjaan.
2. Periksalah fungsi masing-masing komponen yang akan dipasang.
3. Mencatat dan memasukkan semua data yang diperlukan seperti yang tertera dalam masing-masing tabel.
4. Buatlah rangkaian inverter sesuai dengan gambar kerja pada media kerja
5. Pasangkan Lighting Trainer dan Lampu Bohlam pada output rangkaian menggunakan kabel.
6. Setelah selesai dirangkai, laporkan kepada guru pengawas/instruktur
7. Setelah rangkaian disetujui, hubungkan tegangan DC 12 V ke sumber DC
8. Amati tegangan keluaran dari inverter, Catatlah tegangan output (Vo) dengan multimeter
9. Periksakan hasil kerja kepada guru/instruktur
10. Bersihkan meja kerja dan alat kerja
11. Simpat kembali alat kerja pada tempatnya
12. Bersihkan ruangan bengkel.
G. PENGAMATAN
1. Berdasarkan spesifikasi masing-masing alat dan bahan, diskusikan ukuran besar serta tentukan kemampuan tegangan, dan
arus masing-masing alat serta bahan yang telah diamati. Diskusikan pula mana yang disebut power supply; transistor PNP
dan NPN, resistor, transformator.
2. Berdasarkan spesifikasi masing-masing alat ukur, diskusikan tentang kepekaan, akurasi, presisi, batas ukur maupun data lain
yang diperlukan pada setiap alat ukur untuk keperluan penggunaannya, serta tentukan kemampuan tegangan, arus dan
hambatan alat ukur bila digunakan praktik.
3. Jelaskan apakah yang dimaksud dengan inverter dan prinsip kerja dasar dari sebuah inverter?
4. Apa perbedaan pengukuran arus dc dan ac ditinjau dari alat ukurnya.
5. Apa perbedaan pengukuran tegangan dc dan ac ditinjau dari alat ukurnya.

H. TUGAS

TABEL 1. NAMA DAN SPESIFIKASI ALAT/BAHAN

NO. NAMA ALAT/BAHAN SIMBOL SPESIFIKASI FUNGSI PENGGUNAAN

TABEL 2. HASIL PENGUKURAN RESISTANSI

NO. TERBACA KELIPATAN HASIL NILAI KETERANGAN

TABEL 2. HASIL PENGUKURAN TEGANGAN AC

NO. TERBACA KELIPATAN HASIL NILAI KETERANGAN

 TABEL 2. HASIL PENGUKURAN TEGANGAN DC

NO. TERBACA BATAS UKUR HASIL NILAI KETERANGAN

I. KESIMPULAN
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………….
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………….
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………….
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………….
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………….
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………

Selamat mengerjakan
