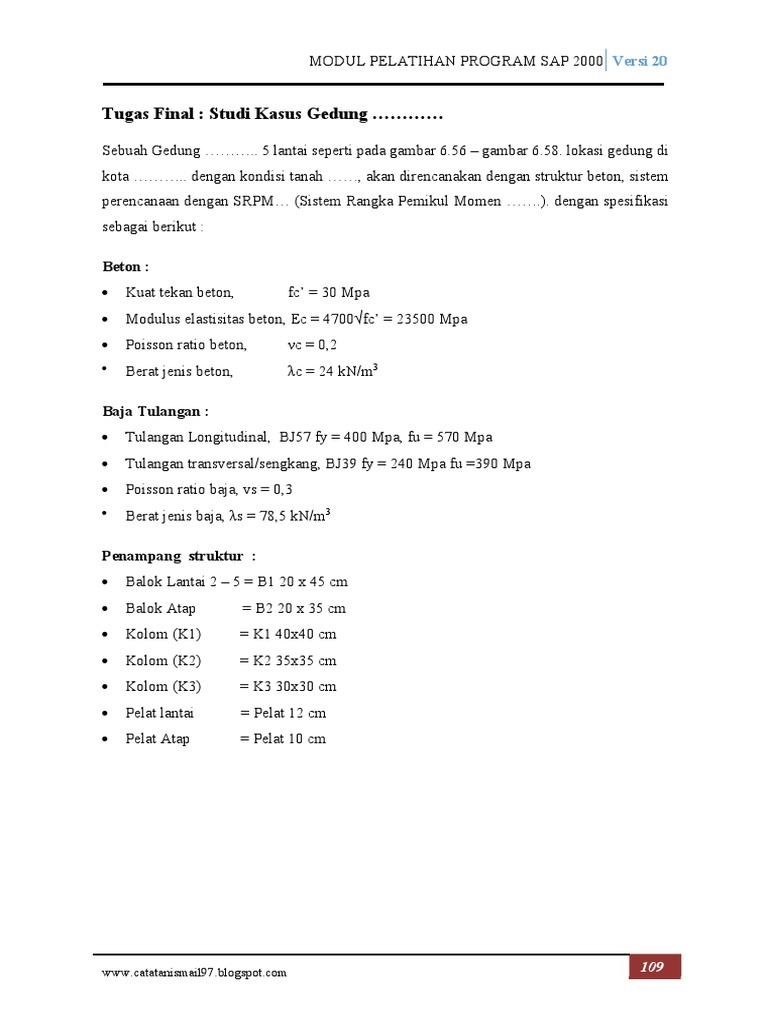

MODUL PELATIHAN PROGRAM SAP 2000 Versi 20

Tugas Final : Studi Kasus Gedung …………

Sebuah Gedung ……….. 5 lantai seperti pada gambar 6.56 – gambar 6.58. lokasi gedung di
kota ……….. dengan kondisi tanah ……, akan direncanakan dengan struktur beton, sistem
perencanaan dengan SRPM… (Sistem Rangka Pemikul Momen …….). dengan spesifikasi
sebagai berikut :

Beton :
 Kuat tekan beton, fc’ = 30 Mpa
 Modulus elastisitas beton, Ec = 4700√fc’ = 23500 Mpa
 Poisson ratio beton, νc = 0,2

Berat jenis beton, λc = 24 kN/m3

Baja Tulangan :
 Tulangan Longitudinal, BJ57 fy = 400 Mpa, fu = 570 Mpa
 Tulangan transversal/sengkang, BJ39 fy = 240 Mpa fu =390 Mpa
 Poisson ratio baja, vs = 0,3

Berat jenis baja, λs = 78,5 kN/m3

Penampang struktur :
 Balok Lantai 2 – 5 = B1 20 x 45 cm
 Balok Atap = B2 20 x 35 cm
 Kolom (K1) = K1 40x40 cm
 Kolom (K2) = K2 35x35 cm
 Kolom (K3) = K3 30x30 cm
 Pelat lantai = Pelat 12 cm
 Pelat Atap = Pelat 10 cm

www.catatanismail97.blogspot.com 109
 |
MODUL PELATIHAN PROGRAM SAP 2000 Versi 20

Gambar 6.56 Gambar detail balok Lt.2 – Lt.5

Gambar 6.57 Gambar detail kolom Lt.2 – Atap

Gambar 6.58 Gambar Tampak Gedung perkuliahan
