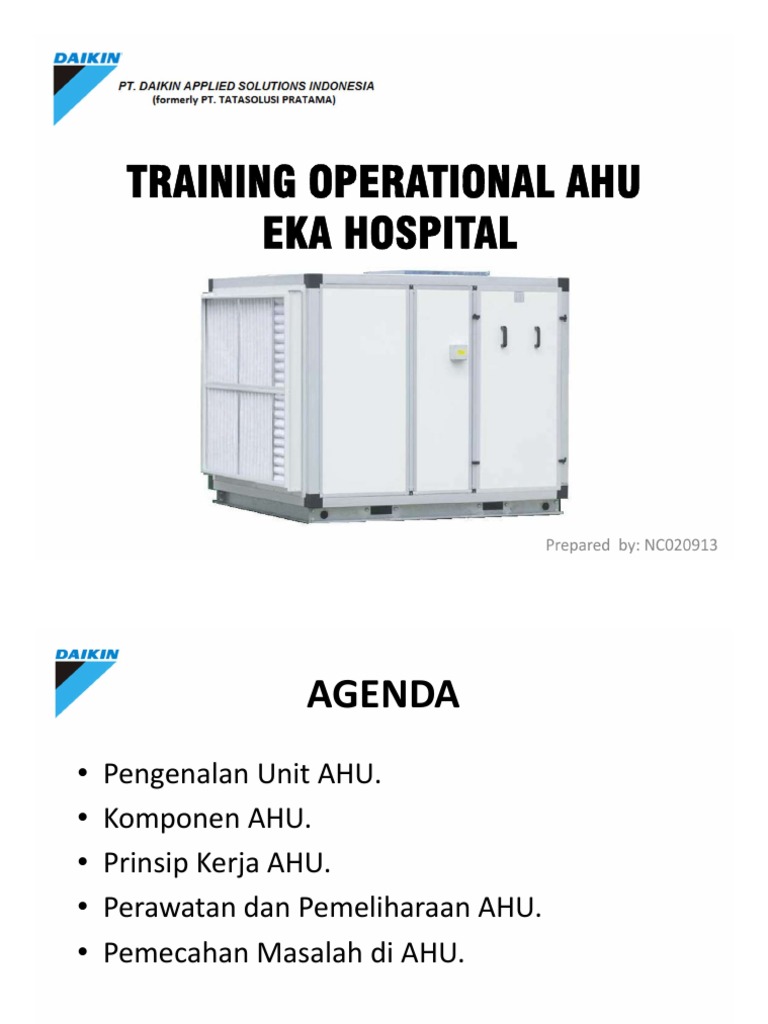

TRAINING OPERATIONAL AHU

EKA HOSPITAL
 AGENDA
• Pengenalan Unit AHU.
• Komponen AHU.
• Prinsip Kerja AHU.
• Perawatan dan Pemeliharaan AHU.
• Pemecahan Masalah di AHU.
Pengenalan Unit AHU
 RANCANGAN FITUR AHU
Standard Unit (Fan, Coil and Flat Filter Only)

Filter
Section
Fan&Motor
Section

Coil Section
 KOMPONEN AHU

Fan
Casing Motor

Coil Filter
AKSESORIS PIPA AHU
PRINSIP KERJA AHU
 KONSEP PERPINDAHAN PANAS
80°F (27°C )
Udara mix yang di hembuskan.
Air dari chiller Air ke chiller

44.6°F(7 °C) 53.6°F(12°C)

48.2°F(11°C)
⁰C = ( ⁰F – 32 ) : 1.8
⁰F = ( ⁰C x 1.8 ) + 32
 SISTEM LOOP
REFRIGERANT
AIR SIDE CHILLED WATER
Filter
Comp
26°C
12°C 35°C
Evap 10°C 48°C
condenser
Coil

(12.°C) 7°C 4°C) 43°C)

30°C
Fan

pump exp

Space
 PERAWATAN DAN PEMELIHARAAN

1. Berikan tanda peringatan

pada panel starter AHU (unit
sedang dalam perbaikan)
2. Pastikan kondisi unit tidak
sedang beroperasi (power
off / unit off )
3. Tutup valve inlet dan outlet
chilled water.
PERAWATAN DAN PEMELIHARAAN

Fan/Motor Coil Section Filter Section

 PERAWATAN DAN PEMELIHARAAN
1. Fan/Motor
• Cek koneksi motor

ILUSTRASI

MOTOR < 5 KW, KONEKSI DOLL (START ATAU DELTA)

MOTOR > 5 KW, KONEKSI START DELTA.
 PERAWATAN DAN PEMELIHARAAN
• Model Koneksi pada motor AHU
 PERAWATAN DAN PEMELIHARAAN
1. Fan/Motor
• Cek kekencangan kabel koneksi pada motor

MOTOR < 5 KW, KONEKSI DOLL (START ATAU DELTA)

MOTOR > 5 KW, KONEKSI START DELTA.
 PERAWATAN DAN PEMELIHARAAN
1. Fan/Motor
• Housing dengan Fan Blade Tidak ada gesekan
FAN BLADE
HOUSING

VIBRATION
SPRING
 PERAWATAN DAN PEMELIHARAAN
2. Coil Section
• Bersihkan permukaan koil dari debu yang menempel
dengan menggunakan vacuum cleaner.
• Jika kotoran sudah sangat menumpuk pada permukaan
koil maka lakukan pembersihan mengunakan air dan
detergen menggunakan jet cleaner.
 PERAWATAN DAN PEMELIHARAAN
2. Coil Section
• Pastikan sirip evaporator tidak mengalami kerusakan
pada saat proses pembersihan koil. Jika ternyata sirip
bengkok atau tertekuk maka rapihkan kembali sirip
menggunakan sisir koil.
 PERAWATAN DAN PEMELIHARAAN
2. Coil Section
• Bersihkan dan bilas drain pan, dan pipa u trap. Pastikan
tidak ada kotoran yang menyumbat pada saluran drain.
 PERAWATAN DAN PEMELIHARAAN
4. Filter Section
• Lakukan pembersihan filter (BAG FILTER/
F9/ DISPOSABLE) secara berkala dengan
menggunakan vacuum cleaner. (3 – 4
bulan ganti).
• Lakukan pembersihan filter (PRIMARY
FILTER/ G4/ WASHABLE) dengan dicuci
menggunakan air. (12 x cuci perlu
dilakukan pergantian)
 PERAWATAN DAN PEMELIHARAAN
3. Filter Section
• DM2-0410
 PERAWATAN DAN PEMELIHARAAN
3. Filter Section
• DM2-0707
INTERVAL WAKTU PEMELIHARAAN AHU
 INTERVAL WAKTU PEMELIHARAAN AHU

Bulanan

• Cek Filter Washable, bersihkan bila perlu dengan

menggunakan vacuum cleaner atau air yang di semprotkan.
• Lakukan pengecekan voltase dan ampere unit.
 INTERVAL WAKTU PEMELIHARAAN AHU

3 Bulan

• Cek Filter Disposible, bersihkan bila perlu dengan

menggunakan vacuum cleaner dan jangan di cuci dengan
air.
• Bersihkan dan bilas bak drain AHU.
• Lakukan pengecekan pada saluran pipa drain, (Bersihkan
jika mengalami penyumbatan).
• Cek Vibration spring, kencangkan bila kendur.
• Lakukan pengecekan voltase dan ampere unit.
 INTERVAL WAKTU PEMELIHARAAN AHU
6 Bulan

• Cek kebersihan cooling coil dalam AHU, bersihkan bila

perlu dengan air.
• Luruskan fin cooling coil AHU jika mengalami kerusakan.
• Bersihkan dan cuci filter, Bila perlu diganti. ( sudah 12 X
cuci).
• Cek Koneksi Kabel di motor dan baut apabila kendur,
perlu di kencangkan.
• Cek tuas pada damper.
• Cek strainer di pipa ahu, bersihkan jika perlu.
• Lakukan pengecekan voltase dan ampere unit.
 PEMECAHAN MASALAH AHU
KERUSAKAN POSISI MASALAH SOLUSI
KIPAS KENDOR KENCANGKAN BAUTNYA
KIPAS KOTOR BERSIHKAN
FAN WHEEL
KIPAS RUSAK HUBUNGI DISTRIBUTOR
BEARING DAN POROS LEPAS HUBUNGI DISTRIBUTOR

V-BELT KENDOR/ TERLALU ATUR ULANG

KENCANG KEKENCANGAN V-BELT.
MOTOR PULLEY DAN FAN PULLEY TIPE V-BELT TIDAK SESUAI HARUS DI SESUAIKAN.
DENGAN PULLEY
BERISIK V-BELT RUSAK GANTI
BEARING RUSAK GANTI

BEARING KOTOR BERSIHKAN

BEARING
BEARING BERKARAT GANTI/ BERSIHKAN
DENGAN CAIRAN ASAM
KOTOR DI HOUSING BERSIHKAN
HOUSING HOUSING KENDOR KENCANGKAN BAUTNYA
HOUSING RUSAK GANTI/ HUB DISTRIBUTOR
 PEMECAHAN MASALAH AHU
KERUSAKAN POSISI MASALAH SOLUSI
SAMBUNGAN KENDOR KENCANGKAN SAMBUNGAN
KELISTRIKAN KESALAHAN KONEKSI PERIKSA POWER, 3 PASA/ 1
PASA
UKURAN DUCTING SUPPLY DESAIN ULANG SISTEM
TERLALU KECIL, ESP TIDAK SESUAI DUCTING SUPPLY.
KECEPATAN KIPAS TERLALU DESAIN.
TINGGI
BERISIK ALIRAN UDARA TERLALU TINGGI PENAMBAHAN INVERTER
PADA MOTOR.
KEBOCORAN UDARA DI TAMBAH SEALENT
SAMBUNGAN
KEBISINGAN PADA DIFFUSER/
TEKUKAN PADA SALURAN UDARA DESAIN ULANG DUCTING
DUCTING SUPPLY/ SALURAN
TERLALU TAJAM
UDARA
KECEPATAN UDARA DI SALURAN DESAIN ULANG DUCTING
UDARA TERLALU TINGGI
FAN PUTARAN TERBALIK ATUR FASE MOTOR
VOLUME ALIRAN
DUCT SISTEM ALIRAN UDARA YANG HILANG
UDARA TERLALU
KECIL KERAPATAN SALURAN UDARA
 PEMECAHAN MASALAH AHU
KERUSAKAN POSISI MASALAH SOLUSI
COIL TERLALU KOTOR BERISIHKAN FILTER
HUBUNGAN UDARA TERLALU JARAK KELUARAN UDARA SUPPLY DIATUR ULANG SUPPLY
VOLUME ALIRAN
PENDEK DENGAN RETURN TERLALU DEKAT, DENGAN RETURN
UDARA TERLALU
TIDAK ADA PEMISAH
KECIL
ADA PENGAHALANG DI SLAURAN PINDAHKAN PENGHALANG
SALURAN UDARA TERHALANG
UDARA SUPPLY
UKURAN SALURAN UDARA/ DUCT DESAIN ULANG
SALAH
PINTU SERVICE TERBUKA TUTUP PINTU SERVICE
VOLUME ALIRAN
SISTEM TIDAK TERPASANG DAMPER, PASANG DAMPER, PASANG
TERLALU BESAR
SPIGOT PADA DIFUSSER SPIGOT
ALIRAN UDARA TIDAK TERBAGI BALANCING SETIAP
RATA DIFFUSER
UDARA RUANGAN FILTER KOTOR BERSIHKAN
FILTER
PENGAP
KEKURANGAN UDARA SEGAR TAMBAHKAN PASOKAN
FRESH AIR
UDARA SEGAR.
