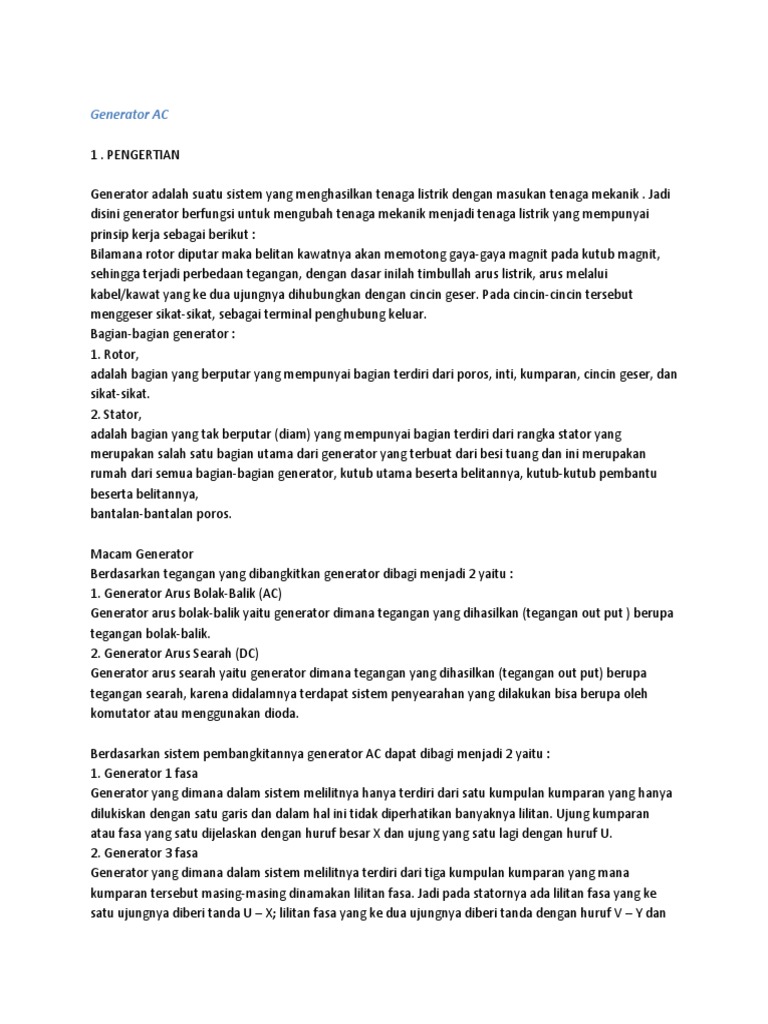

Generator AC

1 . PENGERTIAN

Generator adalah suatu sistem yang menghasilkan tenaga listrik dengan masukan tenaga mekanik . Jadi
disini generator berfungsi untuk mengubah tenaga mekanik menjadi tenaga listrik yang mempunyai
prinsip kerja sebagai berikut :
Bilamana rotor diputar maka belitan kawatnya akan memotong gaya-gaya magnit pada kutub magnit,
sehingga terjadi perbedaan tegangan, dengan dasar inilah timbullah arus listrik, arus melalui
kabel/kawat yang ke dua ujungnya dihubungkan dengan cincin geser. Pada cincin-cincin tersebut
menggeser sikat-sikat, sebagai terminal penghubung keluar.
Bagian-bagian generator :
1. Rotor,
adalah bagian yang berputar yang mempunyai bagian terdiri dari poros, inti, kumparan, cincin geser, dan
sikat-sikat.
2. Stator,
adalah bagian yang tak berputar (diam) yang mempunyai bagian terdiri dari rangka stator yang
merupakan salah satu bagian utama dari generator yang terbuat dari besi tuang dan ini merupakan
rumah dari semua bagian-bagian generator, kutub utama beserta belitannya, kutub-kutub pembantu
beserta belitannya,
bantalan-bantalan poros.

Macam Generator
Berdasarkan tegangan yang dibangkitkan generator dibagi menjadi 2 yaitu :
1. Generator Arus Bolak-Balik (AC)
Generator arus bolak-balik yaitu generator dimana tegangan yang dihasilkan (tegangan out put ) berupa
tegangan bolak-balik.
2. Generator Arus Searah (DC)
Generator arus searah yaitu generator dimana tegangan yang dihasilkan (tegangan out put) berupa
tegangan searah, karena didalamnya terdapat sistem penyearahan yang dilakukan bisa berupa oleh
komutator atau menggunakan dioda.

Berdasarkan sistem pembangkitannya generator AC dapat dibagi menjadi 2 yaitu :

1. Generator 1 fasa
Generator yang dimana dalam sistem melilitnya hanya terdiri dari satu kumpulan kumparan yang hanya
dilukiskan dengan satu garis dan dalam hal ini tidak diperhatikan banyaknya lilitan. Ujung kumparan
atau fasa yang satu dijelaskan dengan huruf besar X dan ujung yang satu lagi dengan huruf U.
2. Generator 3 fasa
Generator yang dimana dalam sistem melilitnya terdiri dari tiga kumpulan kumparan yang mana
kumparan tersebut masing-masing dinamakan lilitan fasa. Jadi pada statornya ada lilitan fasa yang ke
satu ujungnya diberi tanda U – X; lilitan fasa yang ke dua ujungnya diberi tanda dengan huruf V – Y dan
akhirnya ujung lilitan fasa yang ke tiga diberi tanda dengan huruf W – Z.
Jenis generator yang digunakan dalam pembuatan tugas akhir ini yaitu generator AC 1 fasa.
Lilitan stator
Lilitan stator terdiri atas beberapa kumparan, yang dipasang dalam alur-alur inti stator. Pada kumparan
stator terdapat sisi kumparan yang terletak dalam alur-alur, dan kepala-kepala kumparan yang
menghubungkan sisi-sisi kumparan diluar alur-alur satu sama lain. Tiap-tiap kumparan terdiri atas satu
atau lebih lilitan menurut besar tegangan. Dalam gambar 2.2a dilukiskan sebuah kumparan yang terdiri
atas empat lilitan. Jumlah kawat tiap sisi kumparan sama banyaknya dengan jumlah lilitan pada tiap-tiap
kumparan.
Perhitungan Tegangan Generator
Dengan diputarnya rotor generator sepanjang dua poolstek (jarak antara pertengahan kutub magnit
dengan pertengahan kutub magnit berikutnya yaitu diukur pada keliling besi stator), maka akan
dibangkitkan suatu tegangan induksi di dalam lilitan A yang besarnya dapat ditulis e = 4 Φ 10-8 volt.
Harga ini meliputi satu periode.
Karena banyaknya periode dalam tiap detik dinyatakan dengan huruf f singkatan dari frekuensi, maka
besarnya GGL dapat dituliskan sebagai berikut :
Erata-rata = e. f = 4. Φ. f. 10-8 volt.
GGL diatas adalah harga rata-rata dari GGL untuk mendapatkan harga efektifnya maka seluruhnya harus
dikalikan dengan suatu angka perbandingan :
fv = Harga efektif
Harga rata-rata
= 1,111.
Angka perbandingan (Konstanta) diatas dinamakan faktor bentuk dan dalam rumus-rumus selalu
dinyatakan dengan singkatan fv.
Jadi harga efektif dari GGL yang dibangkitkan dalam lilitan A itu adalah :
E = 4. f. fv.Φ. 10-8 Volt.
Karena seluruh jumlah lilitan stator terdiri atas banyak lilitan kawat sebanyak W, maka besarnya GGL
yang dibangkitkan dalam generator adalah:
E = 4. f. fv. Φ. W. 10-8 Volt.
Ketentuan rumus diatas ini hanya berlaku jika lilitan-lilitan kawatnya sebanyak W itu saling berhubungan
seri dan banyaknya saluran (alur) hanya satu. Tetapi dalam kenyataannya bahwa banyaknya alur tiap
kutub adalah lebih dari satu seperti : 2 dan 3 dan sebagainya.
Untuk lilitan stator yang mempunyai saluran lebih dari pada satu, maka keadaan GGL yang dibangkitkan
dalam lilitan-lilitan kawat akan agak berkurang daripada ketentuan rumus diatas. Ini dikarenakan bahwa
kawat-kawat dalam tiap-tiap saluran itu berhadapan dengan Φ yang tidak sama besarnya. Oleh karena
itu dalam ketentuan tersebut diatas masih harus dikalikan lagi agar konstanta yang dinamakan : faktor
lilitan dan dinyatakan dengan suatu huruf fw.
Besarnya faktor lilitan untuk generator fasa tunggal adalah 0,8 dan untuk generator fasa tiga (generator
arus putar) adalah 0,96.
Dengan demikian maka secara lengkap rumus diatas untuk GGL dari generator dapat dituliskan sebagai
berikut :
E = 4. f. fv. fw. Φ. W. 10-8 Volt
Dimana :
E = Tegangan GGL generator (V)
f = frekuensi generator (Hz)
fv = faktor efektif = 1,111
fw= faktor lilitan (untuk generator fasa tunggal adalah 0,8 dan untuk generator fasa tiga adalah 0,96).
Φ = fluks (garis gaya = 108 maxwell)
W = lilitan

2. TEORI DASAR
Generator AC banyak digunakan untuk menghasilkan tegangan AC. Untuk memahami bagaimana
generator beroperasi, teori dasar operasi pertama harus dipahami.

EO 1.2 = Mengingat kecepatan rotasi dan jumlah kutub,

HITUNG frekuensi output dari generator AC.
EO 1.3 = DAFTAR tiga kerugian yang ditemukan di sebuah generator AC.
EO 1.4 = Mengingat input dan output penggerak utama generator,
MENENTUKAN efisiensi generator AC.

Teori Operasi Sebuah generator AC yang sederhana terdiri dari:

(a) medan magnet yang kuat,
(b) konduktor yang memutar melalui medan magnet, dan
(c) berarti dimana koneksi berkelanjutan disediakan untuk konduktor karena mereka berputar

Medan magnet yang kuat yang dihasilkan oleh aliran arus melalui kumparan bidang rotor. Kumparan
medan pada rotor menerima eksitasi melalui penggunaan slip ring dan sikat.
Dua kuas musim semi-diadakan di kontak dengan cincin slip untuk menyediakan koneksi terus-menerus
antara kumparan medan dan sirkuit eksitasi eksternal. angker ini terkandung dalam gulungan stator dan
terhubung ke output. Setiap kali rotor membuat satu revolusi lengkap, satu siklus lengkap AC
dikembangkan. generator A memiliki banyak putaran kawat luka ke dalam slot pada rotor. Besarnya
tegangan AC yang dihasilkan oleh generator AC tergantung pada kekuatan medan dan kecepatan rotor.
Kebanyakan generator dioperasikan pada kecepatan konstan, sehingga tegangan yang dihasilkan
tergantung pada eksitasi lapangan, atau kekuatan.

Frekuensi dari tegangan yang dihasilkan tergantung pada jumlah kutub lapangan dan kecepatan di mana
generator dioperasikan, seperti yang ditunjukkan dalam Persamaan

f = (10-1) NP
120
dimana :

f = frekuensi (Hz)
P = jumlah total kutub
N = kecepatan rotor (rpm)
120 = konversi dari menit ke detik dan dari kutub ke kutub pasangan
120 dalam Persamaan diperoleh dengan mengalikan faktor konversi berikut.
60 detik x 2 kutub
1 menit pasangan tiang
Dengan cara ini, unit frekuensi (hertz atau siklus / detik.) Diturunkan.
Kerugian dalam Generator AC Yang sedang mengalir beban melalui dinamo di semua generator AC.
Seperti coil apapun, dinamo memiliki beberapa jumlah resistensi dan reaktansi induktif. Kombinasi ini
membentuk apa yang dikenal sebagai resistansi internal, yang menyebabkan kerugian dalam sebuah
generator AC. Ketika arus mengalir beban, drop tegangan dikembangkan di seluruh resistansi internal.
Hal ini mengurangi drop tegangan dari tegangan output dan, tegangan karena itu, merupakan yang
dihasilkan dan kekuasaan yang hilang dan tidak tersedia untuk memuat. Penurunan tegangan di
generator AC dapat dicari dengan

menggunakan Persamaan
Tegangan drop = iara + IaXLa
dimana :
Ia = angker saat ini
Ra resistensi = angker
XLA reaktansi induktif = angker
Kerugian kerugian histeresis histeresis terjadi ketika inti besi di sebuah generator AC tunduk pada efek
dari medan magnet. Domain magnetik inti diadakan sejalan dengan bidang dalam jumlah yang berbeda-
beda, tergantung pada kekuatan medan. Domain magnetik memutar, sehubungan dengan domain tidak
diadakan sejalan, satu putaran penuh selama setiap putaran rotor. Ini rotasi domain magnetik di besi
penyebab gesekan dan panas. Panas yang dihasilkan oleh gesekan ini disebut rugi histeresis magnetik.

Untuk mengurangi kerugian histeresis, armatures AC sebagian besar terbuat dari baja silikon
dipanaskan, yang memiliki kerugian histeresis inheren rendah. Setelah baja silikon dipanaskan dibentuk
dengan bentuk yang diinginkan, laminasi yang dipanaskan sampai merah kusam dan kemudian dibiarkan
mendingin. Proses ini, dikenal sebagai anil, mengurangi kerugian histeresis ke nilai yang sangat rendah.
Kerugian Mekanikal putaran atau kerugian mekanis dapat disebabkan oleh gesekan bantalan, gesekan
sikat pada komutator, dan gesekan udara (windage disebut), yang disebabkan oleh turbulensi udara
karena putaran dinamo. pemeliharaan hati-hati dapat berperan dalam menjaga gesekan bantalan untuk
minimum.

Bersihkan bantalan dan pelumasan yang tepat sangat penting untuk mengurangi gesekan bantalan. Sikat
gesekan berkurang dengan memastikan: sikat tempat duduk yang tepat, gunakan sikat yang tepat, dan
pemeliharaan ketegangan sikat yang tepat. Sebuah komutator halus dan bersih juga membantu dalam
mengurangi gesekan kuas. Pada generator yang sangat besar, hidrogen digunakan dalam generator
untuk pendinginan, hidrogen, yang kurang padat daripada udara, menyebabkan kerugian windage
kurang dari udara. Efisiensi Efisiensi generator AC adalah rasio output daya berguna untuk masukan
daya total. Karena setiap proses mekanis pengalaman beberapa kerugian, tidak ada generator AC bisa
100 persen efisien. Efisiensi sebuah generator AC dapat dihitung dengan menggunakan Persamaan (10-
3). (10-3) Efisiensi Input Output x 100 Contoh: Mengingat motor 5 hp bertindak sebagai penggerak
utama generator yang memiliki beban di 2 kW, apa efisiensi generator? Solusi: Untuk menghitung
efisiensi, daya input dan output harus dalam satuan yang sama. Seperti dijelaskan pada Termodinamika,
tenaga kuda dan watt adalah unit setara kekuasaan.
Oleh karena itu, kesetaraan unit-unit ini dinyatakan dengan faktor konversi sebagai berikut.

550ft lbf detik = 1kW 737 = 1000 w = 746W

1hp 6ft lbf detik 1 kW hp

Input Power = 5 hp x 746W / W = 3730 hp

Power Output = 2 kW = 2000 W
Efisiensi = Input Output 2000 W 3730 W 0,54 x 100 54%
Ringkasan informasi penting yang tercakup dalam bab ini terangkum di bawah. AC Generator Ringkasan
Teori Frekuensi dari tegangan yang dihasilkan dalam sebuah generator AC dapat dihitung dengan
mengalikan jumlah tiang oleh kecepatan generator dan membagi dengan faktor 120. Ketiga kerugian
yang ditemukan di sebuah generator AC adalah: - tegangan Internal tetes karena ketahanan internal dan
impedansi generator - kerugian histeresis - Mekanikal Efisiensi kerugian dari suatu generator AC dapat
dihitung dengan membagi output dengan input dan mengalikan dengan 100.

Top of Form
Karena sifat tegangan dan arus AC, pengoperasian generator AC mensyaratkan bahwa peraturan dan
prosedur yang harus diikuti. Selain itu, ada berbagai jenis generator AC yang tersedia, masing-masing
jenis memiliki kelebihan dan kekurangan. EO 1,5 DESCRIBE dasar belakang kW dan peringkat saat ini
sebuah generator AC. EO 1,6 DESCRIBE kondisi yang harus dipenuhi sebelum paralel generator AC dua
termasuk konsekuensi dari tidak memenuhi kondisi tersebut. EO 1,7 DESCRIBE perbedaan antara
lapangan stasioner, memutar dinamo dan generator AC bidang berputar, generator AC armature
stasioner. EO 1,8 MENJELASKAN perbedaan antara generator AC Wye-delta terhubung dan terkoneksi
termasuk keuntungan dan kerugian dari masing-masing jenis. Rating data plat nama khas untuk sebuah
Gambar generator AC 4 AC Generator rancang Ratings meliputi:
(1) produsen,
(2) nomor seri dan nomor jenis,
(3) kecepatan (rpm), jumlah kutub, frekuensi output , jumlah fase, dan tegangan suplai maksimum;
(4) kapasitas rating dalam KVA dan kW pada faktor daya tertentu dan tegangan output maksimum;
(5) angker dan bidang saat ini per fasa, dan
(6) kenaikan suhu maksimum.

Power (kW) peringkat dari sebuah generator AC didasarkan pada kemampuan penggerak utama untuk
mengatasi kerugian generator dan kemampuan mesin untuk menghilangkan panas internal. Peringkat
saat ini sebuah generator AC didasarkan pada peringkat isolasi mesin
Generator Paralelisasi Sebagian jaringan listrik dan sistem distribusi listrik memiliki lebih dari satu AC
operasi generator pada satu waktu. Biasanya, dua atau lebih generator yang dioperasikan secara paralel
untuk meningkatkan daya yang tersedia. Tiga kondisi yang harus dipenuhi sebelum paralel (atau
sinkronisasi) generator AC. tegangan terminal mereka harus sama. Jika tegangan dari dua generator AC
yang tidak sama, salah satu generator AC bisa mengambil sebagai beban reaktif generator AC lainnya.
Hal ini menyebabkan arus tinggi untuk bisa dipertukarkan antara dua mesin, mungkin menyebabkan
kerusakan sistem generator atau distribusi. frekuensi mereka harus sama. Sebuah mismatch dalam
frekuensi dari kedua generator AC akan menyebabkan generator dengan frekuensi yang lebih rendah
akan mengambil sebagai suatu beban pada generator lain (suatu keadaan yang disebut sebagai
"otomotif"). Hal ini dapat menyebabkan overload di generator dan sistem distribusi. tegangan output
mereka harus dalam fase. A tidak cocok dalam fase akan menyebabkan tegangan lawan besar untuk
dikembangkan. Ketidakcocokan kasus terburuk akan 180 ° keluar dari fase, sehingga tegangan
menentang antara dua generator dari dua kali tegangan output. Tegangan tinggi dapat menyebabkan
kerusakan pada generator dan sistem distribusi akibat arus tinggi. Selama operasi paralel, tegangan dari
dua generator yang akan paralel ditunjukkan melalui penggunaan voltmeter. Frekuensi yang cocok
dicapai melalui penggunaan meter frekuensi output. Tahap pencocokan dicapai melalui penggunaan
synchroscope, sebuah perangkat yang indera dua frekuensi dan memberikan indikasi perbedaan fasa
dan perbandingan relatif dari perbedaan frekuensi. Jenis AC Generator Gambar 5 Stationary Lapangan,
Rotating Amature AC Generator Seperti dijelaskan sebelumnya, ada dua jenis generator AC: bidang
stasioner, memutar dinamo, dan bidang berputar, armature stasioner. generator AC kecil biasanya
memiliki bidang stasioner dan dinamo berputar (Gambar 5). Salah satu kelemahan penting untuk
pengaturan ini adalah bahwa perakitan sikat slip-ring dan secara seri dengan rangkaian beban dan,
karena komponen yang lelah atau kotor, dapat mengganggu aliran arus

3 KOMPONEN DASAR
Komponen dasar dan operasi dari sebuah AC (Alternating Current) generator yang ditampilkan di sini.
kerjanya menerapkan prinsip induksi elektromagnetik seperti yang telah dijelaskan sebelumnya.
Dalam hal ini permanen magnet bergerak adalah angker dan magnet tidak tetap stasioner adalah stator.
Dalam grafik kurva merah menunjukkan kekuatan jika lapangan disebabkan oleh stator. Perhatikan
bagaimana perubahan disebabkan kekuatan lapangan di kedua besar dan polaritas sebagai magnet
dinamo berputar. Hal ini diilustrasikan oleh perubahan ukuran N dan S.
Kurva biru menunjukkan tegangan output yang sebanding dengan laju perubahan kuat medan.
Perhatikan bagaimana tegangan output berhubungan dengan rotasi magnet dinamo. Sebagai salah satu
tiang ayunan magnet dinamo terdekat tiang dari stator (titik A / E dan C) laju perubahan kekuatan
medan magnet di stator induksi terkecil dan tegangan keluaran yang dihasilkan melewati nol. Di sisi lain,
ketika magnet dinamo ayun berada pada sudut kanan ke kutub stator (titik-titik C dan D), fluks induksi
berubah paling cepat dan tegangan pada kumparan berada pada nilai tertinggi (positif atau negatif) .
Sebagai angker selesai satu revolusi demi satu, dua kurva pada grafik berulang. Bentuk kurva ini di
dikenal sebagai kurva sinus (atau gelombang sinus). Satu siklus lengkap dari kurva sinus berhubungan
dengan satu revolusi dari dinamo atau 360 derajat rotasi. Kita bisa melihat bahwa kurva tegangan
adalah seperempat siklus balik kurva kekuatan medan. Dengan kata lain, kedua kurva tersebut keluar
dari fase sebesar 90 derajat. AC generator dengan magnet permanen armatures umumnya kecil seperti
generator sepeda (di era pra-LED). generator AC besar, seperti yang digunakan untuk pembangkit listrik,
tidak memiliki armatures magnet permanen. Mereka memiliki elektromagnet didukung oleh generator
DC kecil (disebut exciter suatu) biasanya terletak di drive shaft.
Elemen parts AC sebuah generator Dari Tiga fasa ditampilkan di Atas.
Tiga fasa generator AC tersebut berlaku Satu generator AC Tiga fasa digabungkan menjadi mesin Satu.
Kutub Ayunan berputar permanen magnet Dinamo masing-masing Masa Lalu stator magnet Dari non-
permanen. Suami hal menginduksi tegangan osilasi terkait masih berlangsung di Dari Tiga kumparan.
Masing-masing Dari Tiga kumparan memiliki sepasang Kawat timah. Tiga Dari timbal (kumparan masing-
masing Satu Dari) Bersama bergabung untuk membentuk ungu ungu Kawat Yang mengarah ke terminal
Osilasi Dari masing-masing tegangan Tiga Yang Keluar Dari fase Artikel Baru Orang-Orang tetangga
Artikel Baru Dari 120 derajat. Ini ditampilkan KESAWAN Grafik Dimana tegangan terkait masih
berlangsung di Dari Tiga kumparan diindikasikan sebagai fungsi Dari julian. Grafik Dimensi horizontal
merupakan salah Satu Revolusi Lengkap Dari Dinamo berputar.
Ada doa cara untuk menghubungkan kumparan Dari generator AC. Kedua jenis dan Suami disebut
sambungan delta dan bintang dan ditampilkan di Atas. Tiga fasa generator ditunjukkan PADA animasi di
tetap Permanent menggunakan sambungan bintang.
Seperti tampak pada gambar di bawah :
Dengan versi ini generator AC stator merupakan magnet permanen dan dinamo berputar adalah magnet
tidak tetap dikelilingi oleh kumparan kawat. Daya listrik ditransmisikan melalui slip-ring dan sikat seperti
yang ditunjukkan. Bantalan hitam kecil pada akhir-kontak dari kuas yang terbuat dari karbon atau bahan
grafit berbasis.
DC (Direct Current) generator pada dasarnya sama sebagai generator AC slip-cincin kecuali bahwa slip-
ring diganti dengan komutator split-cincin seperti yang ditunjukkan.
Seperti dapat dilihat dalam animasi, keluaran adalah suatu rangkaian pulsa tegangan positif. Dalam
beberapa aplikasi berdenyut ini dapat menimbulkan masalah. Ada dua cara perataan output daya
generator DC. Salah satu cara adalah memiliki angker multi-tiang dengan komutator split-ring Sejalan
multi-tersegmentasi. Cara lain adalah dengan menghubungkan kapasitor di output memimpin. Biasanya
kedua metode ini digunakan
Elemen penting dari sebuah generator AC tiga fasa ditampilkan di atas.
Tiga fasa generator AC efektif tiga generator AC satu fasa digabungkan menjadi satu mesin. Kutub
ayunan berputar permanen magnet dinamo masa lalu masing-masing dari magnet stator non-
permanen.
Hal ini menginduksi tegangan osilasi di setiap dari tiga kumparan.
Masing-masing dari tiga kumparan memiliki sepasang kawat timah. Tiga dari lead (satu dari masing-
masing kumparan) bergabung bersama untuk membentuk kawat ungu yang mengarah ke terminal ungu
Osilasi dari masing-masing tiga tegangan yang keluar dari fase dengan orang-orang dari tetangga dengan
120 derajat. Ini ditampilkan dalam grafik dimana tegangan di setiap dari tiga kumparan diindikasikan
sebagai fungsi dari waktu. Dimensi horizontal grafik merupakan salah satu revolusi lengkap dari dinamo
berputar.
Ada dua cara untuk menghubungkan kumparan dari generator AC. Kedua jenis sambungan ini disebut
bintang dan delta dan ditampilkan di atas. Tiga fasa generator ditunjukkan pada animasi di atas
menggunakan sambungan bintang.
