Elektronika Digital

Praktikum : 10-Desember-2019 ; Laporan : 17-Desember-2019

Asisten praktikum : Septian Nur Listyaputra

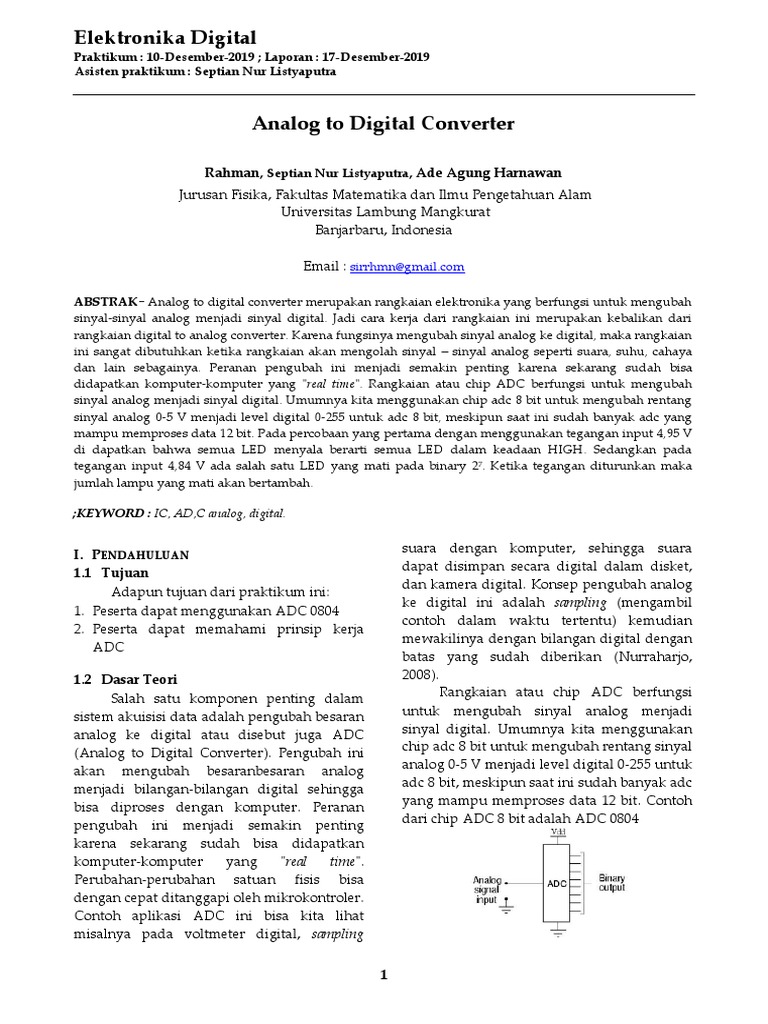

Analog to Digital Converter

Rahman, Septian Nur Listyaputra, Ade Agung Harnawan

Jurusan Fisika, Fakultas Matematika dan Ilmu Pengetahuan Alam
Universitas Lambung Mangkurat
Banjarbaru, Indonesia

Email : sirrhmn@gmail.com

ABSTRAK− Analog to digital converter merupakan rangkaian elektronika yang berfungsi untuk mengubah
sinyal-sinyal analog menjadi sinyal digital. Jadi cara kerja dari rangkaian ini merupakan kebalikan dari
rangkaian digital to analog converter. Karena fungsinya mengubah sinyal analog ke digital, maka rangkaian
ini sangat dibutuhkan ketika rangkaian akan mengolah sinyal – sinyal analog seperti suara, suhu, cahaya
dan lain sebagainya. Peranan pengubah ini menjadi semakin penting karena sekarang sudah bisa
didapatkan komputer-komputer yang "real time". Rangkaian atau chip ADC berfungsi untuk mengubah
sinyal analog menjadi sinyal digital. Umumnya kita menggunakan chip adc 8 bit untuk mengubah rentang
sinyal analog 0-5 V menjadi level digital 0-255 untuk adc 8 bit, meskipun saat ini sudah banyak adc yang
mampu memproses data 12 bit. Pada percobaan yang pertama dengan menggunakan tegangan input 4,95 V
di dapatkan bahwa semua LED menyala berarti semua LED dalam keadaan HIGH. Sedangkan pada
tegangan input 4,84 V ada salah satu LED yang mati pada binary 2 7. Ketika tegangan diturunkan maka
jumlah lampu yang mati akan bertambah.

;KEYWORD : IC, AD,C analog, digital.

suara dengan komputer, sehingga suara

I. PENDAHULUAN
dapat disimpan secara digital dalam disket,
1.1 Tujuan
dan kamera digital. Konsep pengubah analog
Adapun tujuan dari praktikum ini:
ke digital ini adalah sampling (mengambil
1. Peserta dapat menggunakan ADC 0804
contoh dalam waktu tertentu) kemudian
2. Peserta dapat memahami prinsip kerja
mewakilinya dengan bilangan digital dengan
ADC
batas yang sudah diberikan (Nurraharjo,
1.2 Dasar Teori 2008).
Salah satu komponen penting dalam Rangkaian atau chip ADC berfungsi
sistem akuisisi data adalah pengubah besaran untuk mengubah sinyal analog menjadi
analog ke digital atau disebut juga ADC sinyal digital. Umumnya kita menggunakan
(Analog to Digital Converter). Pengubah ini chip adc 8 bit untuk mengubah rentang sinyal
akan mengubah besaranbesaran analog analog 0-5 V menjadi level digital 0-255 untuk
menjadi bilangan-bilangan digital sehingga adc 8 bit, meskipun saat ini sudah banyak adc
bisa diproses dengan komputer. Peranan yang mampu memproses data 12 bit. Contoh
pengubah ini menjadi semakin penting dari chip ADC 8 bit adalah ADC 0804
karena sekarang sudah bisa didapatkan
komputer-komputer yang "real time".
Perubahan-perubahan satuan fisis bisa
dengan cepat ditanggapi oleh mikrokontroler.
Contoh aplikasi ADC ini bisa kita lihat
misalnya pada voltmeter digital, sampling

1

Gambar 1.1 Konversi Sinyal Analog menjadi
Digital/biner
(Candra, 2006).
Pengubah Analog ke Digital (A/D)
berfungsi untuk mengkonversikan besaran
analog menjadi besaran digital. Tegangan
analog dimasukkan ke dalam pengubah A/D,
dan akan muncul keluaran biner yang
bersesuaian. Keluaran biner tersebut
berbanding lurus dengan masukan analog.
Keluaran ADC 0804 ini berada di port 11-18
yang masuk ke mikrokontroller (Rochayati,
2012).
ADC (Analog to Digital Converter)
mengambil tegangan masukan analog dan
setelah beberapa saat menghasilkan kode
keluaran digital yang merepresentasikan
tegangan masukan analog. Secara umum,
proses pengubahan analog ke digital lebih
rumit dan lebih menghabiskan waktu dari
pada proses pengubahan digital ke analog,
dan beberapa metode yang berbeda telah di
kembangkan dan digunakan.Terdapat
banyak sekali jenis ADC, yang masing-
masing ADC mempunyai karakteristik yang
berbeda-beda. Pada sistem ini digunakan
ADC0804 yang mempunyai tegangan input
referensi yang dapat diatur agar dapat
mengkodekan sekecil apapun tegangan
analog sehingga menjangkau resolusi
maksimal 8 bit. ADC0804 merupakan salah
satu ADC yang sangat popular digunakan
dalam aplikasi sistem digital. Gambar 2
merupakan IC CMOS ADC0804 yang
memiliki pin 20 buah dan melakukan
konversi menggunakan metode
SuccessiveApproximation. Pada ADC 0804
Memiliki dua masukan analog : Vin (+) dan
Vin (-) untuk menyediakan masukan
diferensial. Dengan kata lain, masukan
analog yang aktual Vin adalah merupakan
selisih tegangan pada kedua pin tersebut {Vin
analog = Vin (+) – Vin (-)}. Pada pengukuran
ujung tunggal, masukan analog dihubungkan
ke Vin (+), sedangkan Vin (-) dihubungkan ke
ground analog. Selama operasi normal,
pengubah ini menggunakan Vcc = 5 VDC
sebagai tegangan referensinya, sehingga
masukan analog memiliki jangkauan dari 0 V
Rahman . 1711014310003. 2
sampai 5 V pada skala penuhnya. Mengubah
tegangan masukan analog menjadi keluaran
digital 8 bit. Keluaran digitalnya merupakan
tristate buffer sehingga mudah dihubungkan
dengan susunan bus data. Dengan keluaran 8
bit maka resolusinya adalah 5V/255=19,6 mV.
Memiliki rangkaian pembangkit detak (clock)
internal yang menghasilkan frekuensi sebesar
f = 1/(1,1xRC), dimana R; dan C adalah nilai
komponen yang terhubung secara eksternal.
Memiliki koneksi ground yang berbeda untuk
tegangan analog dan digital. Pin 8 adalah
ground analog yang dihubungkan ke titik
referensi bersama dari rangkaian analog yang
membangkitkan tegangan analog. Pin 10
adalah ground digital yang digunakan oleh
semua piranti digital dalam sistem (Novrian,
2002).
ADC0804 dapat beroperasi dalam mode
free running dan controlled. Mode free running
seperti yang ditunjukkan pada Gambar 3.8
adalah mode kerja dimana ADC0804 akan
mengeluarkan data hasil pembacaan input
secara otomatis dan berkelanjutan setelah
selesai mengkonversi. Pin 5 (INTR = interrupt,
active low) yang berlogika rendah setelah
ADC selesai mengkonversi dihubungkan ke
pin 3 (WR = write enable, active low) untuk
memerintahkan ADC memulai konversi
kembali. Baik dalam mode free maupun
controlled, ADC0804 memerlukan osilator
pembangkit sinyal sekitar fCLK = 640 kHz
untuk bekerja optimal. Frekuensi dapat
dibangkitkan dengan memasang resistor dan
kapasitor pada pin CLKR dan CLKIN (pin 19
dan pin 4 ) dengan besar frekuensi yang
dihasilkan fCLK ≈ 1/(1,1RC). ADC0804 bekerja
dengan metode successive approximation
dimana nilai yang terdapat pada Vref/2 (= pin
9) kemudian menjadi dasar perhitungan
untuk mencari besar tegangan masukan
maupun bit-bit keluaran ADC. Pada
rangkaian ini diberikan tegangan sebesar 2,5V
ke pin Vref ADC sehingga tegangan input
maksimal yang dapat diterima sebesar 2,5 V
(Hakim, 2010).
ADC 0804 merupakan ADC yang
paling murah, karena hanya mempunyai 1
3 Elektronika Digital , 2019
buah input analog. Rangkaian ADC melalui
port parallel seperti pada gambar 2.2 .
Hubungan ke data computer melalui pin data
yaitu D0-D7. Sinyal status digunakan ialah
error yang digunakan dengan pin 5 ADC
yaitu INTR’. Dua sinyal control yaitu
STROBE’ dan INT’ digunakan untuk
mengaktifkan ADC. Pin 9 sebagai Vref tidak
dihubungkan. Kombinasi resistor dan
kapasitor sebagai sumber detak dengan
frekuensi tertentu.
Gambar 1.2 Rangkaian ADC ke port Paralel
(Widodo, 2006).
Kuantitas penting dalam ADC adalah
rentang tegangan terkecil yang tidak dapat
mengubah hasil konversi. Rentang tegangan
ni sering disebut dengan Minimal
Respresentable Voltage (MRV) atau LSB.
Dimana LSB menunjukkan nilai analog dari
suatu Least Significant Bit (LSB) dan FS (Full
Scale) adalah nilai maksimum dari tegangan
referensi. Karena semua tegangan dalam
jangkauan ini diwakili oleh bilangan biner
yang sama, maka akan terdapat
ketidakpastian konverssi sebesaar ± LSB
untuk setiap pengubahan. Ouput maksimum
suatu ADC tidak berada pada nilai FS aakan
tetapi pada 7/8 Fs. Misalkan ADC 3 bit ideal,
akan mempunyai LSB sebesar 1/8 FS
(Nurraharjo, 2008).
II. METODE PRAKTIKUM
Praktikum ini bertempat di
Laboratorium Fisika Modern Fakultas
Matematika dan Ilmu Pengetahuan Alam,
Universitas Lambung Mangkurat, Banjarbaru.
Adapun alat dan komponen yang digunakan
dalam percobaan ini adalah:
 Power Supply
 IC ADC 0804
 Potensiometer
 LED
 Resistor
 Breadbroad
 Kabel Penghubung
A. Membuat rangkaian ADC 0804
1. Susun rangkaian seperti pada gambar 3.1
dan sinyal-sinyal keluaran dihubungkan
dengan peraga LED.
2. Mintalah kepada pembimbing praktikum
untuk memeriksa rangkaian yang disusun.
Jika rangkaian sudah benar, hidupkan catu
dayanya.
3. Berikan input berupa pembagi tegangan
dari potensiometer, catat tegangan msukan
pada ADC serta kondisi luaranya (led
on=high; led off =low). Ulangi hingga
diperoleeh 20 data.
4. Minta kepada pembimbing praktikum
untuk memeriksa data yang diperoleh. Jika
data sudah benar, matikan catu daya dan
melepas rangkaian.
Gambar 3.1. Rangkaian Percobaan 1
III. HASIL DAN PEMBAHASAN
Analog to Digital Converter (ADC) adalah
suatu cara untuk melakukan konversi sinyal
analog ke bentuk digital yang bersesuian.
Ada bermacam cara untuk melakukan
konversi tersebut, antara lain dengan
menggunakan counter, ramp (kapasitor) dan
SAR. ADC (Analog Digital Converter)
merupakan fitur pada mikrokontroler yang
berfungsi untuk mengkonversi sinyal/data
dari besaran analog menjadi besaran digital.
Pada percobaan kali ini menggunakan
ADC IC 0804 serta menggunakan
potensiometer. Pada percobaan kali ini
menggunakan tegangan input yaitu sebesar ±
 Rahman . 1711014310003. 4

5 V, namun pada tegangan yang terukur
adalah 4,95 V. Pada ADC ini yang di amati
adalah nyala dari lampu LED yang
digunakan. Pada percobaan yang pertama
dengan menggunakan tegangan input 4,95 V
di dapatkan bahwa semua LED menyala
berarti semua LED dalam keadaan HIGH.
Sedangkan pada tegangan input 4,84 V ada
salah satu LED yang mati pada binary 27.
Ketika tegangan diturunkan maka jumlah
lampu yang mati akan bertambah.
Pada percobaan yang ketiga hinggi
percobaan kedelapan dengan penurunan
tegangan maka jumlah lampu berturut- turut
juga akan mati. Percobaan ketiga dengan
tegangan 4,79 V maka jumlah LED yang mati
ada 2, pada tegangan 9,74 V ada 3 LED yang
mati dan seterusnya. Dan apabila
potensiometer diputar dalam keadaan
tegangan yang paling rendah maka hasil
yang didapat kembali sesuai yaitu semua
lampu indikator LED akan menyala dimana
jika semua lampu indikator LED menyala
maka ADC akan menghasilkan 8 bit.
Pada teorinya jika IC ADC 0804 dimana
input tegangan analog dimasukkan dengan
mengatur potensiometer 10 kΩ yang
dihubungkan dengan ground dan tegangan
(+5 volt). Hasil dari ADC adalah 1/255 (28 – 1)
dari skala penuh tegangan 5 Volt. Untuk
setiap penambahan 0,02 volt (1/255 x 5 volt =
0,02 volt ). Jika input analog diberi 0,1 volt
maka keluaran binernya = 0000 0101 ( 0,1
volt/0,02 volt = 5 maka binernya = 0000 0101 ).

Tabel hasil percobaan dengan rangkaian ADC 0804

Tegangan Binary Output
No
(V) 27 26 25 24 23 22 21 20
1 4,93 H H H H H H H H
2 4,84 L H H H H H H H
3 4,79 L L H H H H H H
4 4,74 L L L H H H H H
5 4,59 L L L L H H H H
6 4,30 L L L L L H H H
7 3,70 L L L L L L H H
8 2,46 L L L L L L L H
9 0,2 L L L L L L L L
Keterangan :
H (High) = Lampu Nyala
L (Low) = Lampu Mati
dalam memahami percobaan ini.
IV. KESIMPULAN
Kesimpulan yang didapat dari VI. DAFTAR PUSTAKA
percobaan ini adalah sebagai berikut : Hakim, A.Q, Bramanto, A, & Syahri, R. 2010.
1. IC ADC 0804 merupakan IC 20 kaki Aplikasi Monitoring Suhu Ruangan
dengan tegangan inputnya ialah 5 V dan Berbasis Komputer dan SMS Gateway.
keluarannya sebanyak 8 buah data. Jurnal Informatika Mulawarman 5 (3) :
2. IC ADC 0804 berfungsi sebagai converter 32 – 38.
dari data Analog menjadi data Digital.
Novrian, A. 2002. Alat Ukur Tinggi Muka Air
V. UCAPAN TERIMA KASIH Sungai Berbasis Mikrokontroler
Saya mengucapkan terima kasih kepada AT89S51. Jurusan Teknik Elektro
asisten yang telah memberikan pengetahuan Fakultas Teknik. Universitas
baru dan juga saya mengucapkan terimakasih Diponegoro.
kepada kawan-kawan karena membantu
 Rahman . 1711014310003. 2

Nurraharjo, E, Budiarso, Z, & Winarno, E. Mikrokontroler. Jurnl Kependidikan 42

2008. Artikel Analisis Model Akuisisi Data (1) : 89-98.
Terhadap Piranti Analog To Digital
(ADC). Fakultas Teknologi Informasi Widodo, B. 2006. Belajar Sendiri: Membuat
Universitas Stikubank. Robot Cerdas. Elex Media Komputindo.
Jakarta.
Rochayati, U, Waluyanti, S, & Santoso, D.
2012. Inovasi Pembelajaran Sain
Teknologi Di SMP Berbasis
