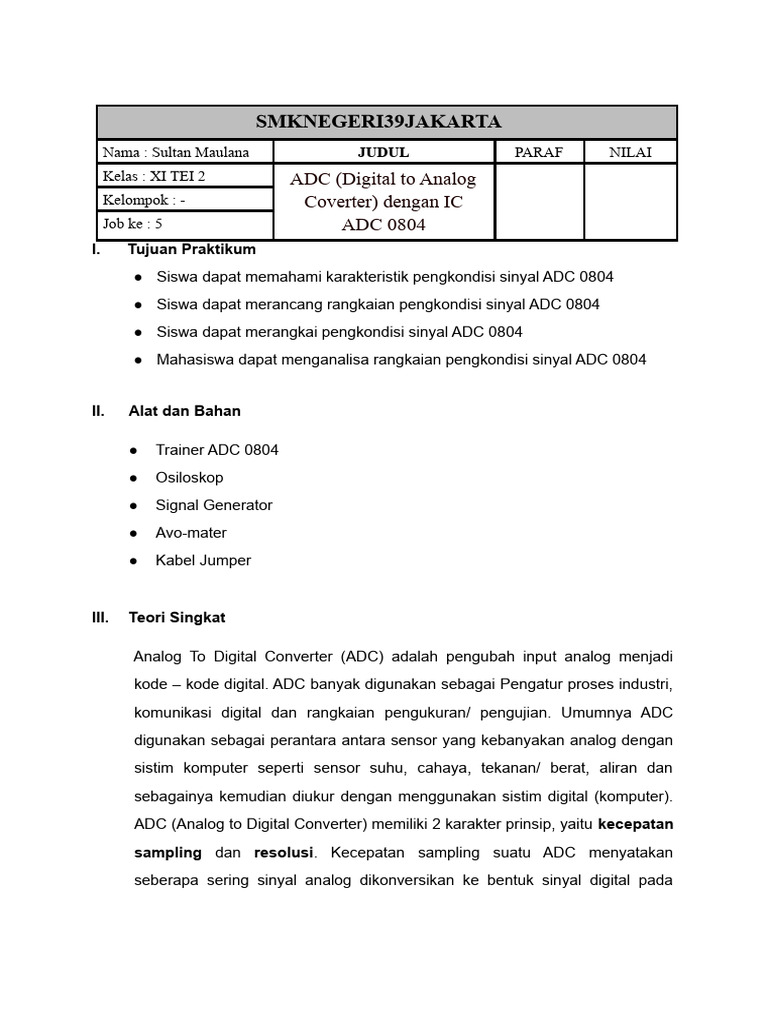

SMKNEGERI39JAKARTA
Nama : Sultan Maulana JUDUL PARAF NILAI
Kelas : XI TEI 2 ADC (Digital to Analog
Kelompok : - Coverter) dengan IC
Job ke : 5 ADC 0804
I. Tujuan Praktikum
● Siswa dapat memahami karakteristik pengkondisi sinyal ADC 0804
● Siswa dapat merancang rangkaian pengkondisi sinyal ADC 0804
● Siswa dapat merangkai pengkondisi sinyal ADC 0804
● Mahasiswa dapat menganalisa rangkaian pengkondisi sinyal ADC 0804
II. Alat dan Bahan
● Trainer ADC 0804
● Osiloskop
● Signal Generator
● Avo-mater
● Kabel Jumper
III. Teori Singkat
Analog To Digital Converter (ADC) adalah pengubah input analog menjadi
kode – kode digital. ADC banyak digunakan sebagai Pengatur proses industri,
komunikasi digital dan rangkaian pengukuran/ pengujian. Umumnya ADC
digunakan sebagai perantara antara sensor yang kebanyakan analog dengan
sistim komputer seperti sensor suhu, cahaya, tekanan/ berat, aliran dan
sebagainya kemudian diukur dengan menggunakan sistim digital (komputer).
ADC (Analog to Digital Converter) memiliki 2 karakter prinsip, yaitu kecepatan
sampling dan resolusi. Kecepatan sampling suatu ADC menyatakan
seberapa sering sinyal analog dikonversikan ke bentuk sinyal digital pada
selang waktu tertentu. Kecepatan sampling biasanya dinyatakan dalam
sample per second (SPS).
Gambar 1. Blok Diagram ADC
ADC 0804
Chip ADC yang banyak digunakan serta tersedia dipasar adalah jenis ADC
0804, ADC 0808 dan 0809 chip ini dibuat dengan technologi CMOS
mempunyai kemampuan melakukan konversi sebanyak 8 buah chanel input
analog secara multiplexing. Adapun data keluaran digital yang dihasilkan
adalah 8 bit bersifat tristate output. Chip ini menawarkan beberapa
keistimewaan antara lain high speed ( kecepatan tinggi ), konsumsi daya yang
rendah. Karenanya chip ini banyak digunakan pada proses control peralatan
mesin-mesin serta aplikasi automotif.
ADC 0804 merupakan salah satu Analog to Digital Converter yang banyak
digunakan untuk menghasilkan data 8 bit. Adapun metode pengukur aras
tegangan cuplikan dan mengubahnya ke dalam sandi biner menggunakan
metode pengubahan dengan tipe pembanding langsung atau successive
approximation.
IC ADC 0804 mempunyai dua input analog, Vin(+) dan Vin(-), sehingga dapat
menerima input diferensial. Input analog sebenarnya (Vin) sama dengan selisih
antara tegangan-tegangan yang dihubungkan dengan ke dua pin input yaitu
Vin = Vin(+) – Vin(-). Kalau input analog berupa tegangan tunggal, tegangan ini
harus dihubungkan dengan Vin(+), sedangkan Vin(-) digroundkan. Untuk
operasi normal, ADC 0804 menggunakan Vcc = +5 Volt sebagai tegangan
referensi. Dalam hal ini jangkauan input analog mulai dari 0 Volt sampai 5 Volt
(skala penuh), karena IC ini adalah SAC 8-bit, resolusinya akan sama dengan :
( n menyatakan jumlah bit output biner IC analog to digital converter )
IC ADC 0804 memiliki generator clock internal yang harus diaktifkan dengan
menghubungkan sebuah resistor eksternal (R) antara pin CLK R/CLK OUT dan CLK
IN serta sebuah kapasitor eksternal (C) antara CLK IN dan ground digital. Frekuensi
clock yang diperoleh sama dengan :
Untuk sinyal clock ini dapat juga digunakan sinyal eksternal yang dihubungkan ke
pin
CLK IN. ADC 0804 memiliki 8 output digital sehingga dapat langsung dihubungkan
dengan saluran data mikrokomputer. Input Chip Select (aktif LOW) digunakan untuk
mengaktifkan ADC 0804. Jika berlogika HIGH, ADC 0804 tidak aktif (disable) dan
semua output berada dalam keadaan impedansi tinggi. Input Write atau Start
Convertion digunakan untuk memulai proses konversi. Untuk itu harus diberi pulsa
logika 0. Sedangkan output interrupt atau end of convertion menyatakan akhir
konversi. Pada saat dimulai konversi, akan berubah ke logika 1. Di akhir konversi
akan kembali ke logika 0.
ADC ini relatif cepat dan mempunyai ukuran kecil. Keuntungan tambahan adalah
setiap cuplikan diubah dalam selang waktu yang sama tidak tergantung pada arus
masukan dan secara keseluruhan ditentukan oleh frekuensi yang mengendalikan
detak dan resolusi dari pengubah.
Sebagai contoh, pengubah 8 bit digunakan untuk menentukan arus logika setiap bit
secara berurutan mulai dari bit signifikan terbesar jika frekuensi detak 10 KHz, waktu
pengubahan 8 x periode detak = 8 x 0,1 mdetik. Jika frekuensi detak dinaikkan
menjadi 1 MHz, waktu pengubahan akan berkurang menjadi 8 udetik.
Kekurangan pengubahan jenis ini adalah mempunyai kekebalan rendah terhadap
derau dan diperlukan adanya pengubah digital ke analog yang tepat dan
pembanding dengan unjuk kerja yang tinggi, Sebuah contoh diagram pin ADC 0804
adalah ditunjukkan pada gambar 7, IC ADC 0804 adalah sebuah CMOS 8bit dan IC
ADC ini bekerja dibawah 100 us. Gambar 8 ditunjukkan
sebuah pengetes rangkaian yang menggunakan IC ADC 0804 dimana input
tegangan analog dimasukkan dengan mengatur potensio 10 Kohm yang
dihubungkan dengan ground dan tegangan (+5 volt). Hasil dari ADC adalah 1/255
(28 - 1) dari skalapenuh
tegangan 5 Volt. Untuk setiappenambahan
0,02 volt (1/255 x 5 volt =0,02 volt ). Jika
input analog diberi 0,1 voltmaka keluaran
binernya = 0000 0101( 0,1 volt/0,02
volt =
5 maka binernya =0000 0101 ).
Gambar 2. Pin ADC 0804 8bit
Umumnya ADC digunakan sebagai perantara antara sensor yang
kebanyakananalog dengan system computer seperti sensor suhu, cahaya,
tekanan/berat, aliran dan sebagainya kemudian diukur dengan menggunakan
system digital (Komputer).
Dari empat jenis ADC diatas, sudah banyak terdapat ADC yang terintegrasi
menjadi suatu serpih (IC) yang mudah dalam penggunaannya. Contohnya
adalah National Semiconductor ADC 0804 yang menggunakan
prinsip Successive Approximation.
Gambar 3. Contoh Aplikasi ADC
Tabei 1. Data ADC (Analog to Digital)
D C B A N
0 0 0 0 0
0 0 0 1 1
0 0 1 0 2
0 0 1 1 3
0 1 0 0 4
0 1 0 1 5
0 1 1 0 6
0 1 1 1 7
1 0 0 0 8
1 0 0 1 9
1 0 1 0 10
1 0 1 1 11
1 1 0 0 12
1 1 0 1 13
1 1 1 0 14
1 1 1 1 15
Tabel 1. Fungsi pin pada ADC 0804
NO Simbol Keterangan
1 CS Tidak terhubung
2 RD Tulis data
3 WR Baca data
4 CLK IN Clock input
5 INTR Intrupsi
6 Vin (+) Supply tegangan (+)
7 Vin (-) Supply tegangan (-)
8 AGND Ground A
9 Vref Tegangan referensi
10 DGND Ground D
11 DB7(MSB) Output 8 data digital (MSB)
12 DB6 Output 7 data digital
13 DB5 Output 6 data digital
14 DB4 Output 5 data digital
15 DB3 Output 4 data digital
16 DB2 Output 3 data digital
17 DB1 Output 2 data digital
18 DB0 (LSB) Output 1 data digital (LSB)
19 CLK R Clock R
20 V+ OR Vref Tegangan referensi
Untuk melakukan percobaan, sudah terdapat rangkaian ADC 0804, dengan rangkaian
sebagai berikut :
Gambar 4. Rangkaian percobaan ADC 0804
IV. Tugas Praktikum
1. Jelaskan prinsip kerja rangkaian ADC dari percobaan yang telah anda
lakukan!
Jawab:Prinsip kerja ADC adalah menkonversi sinyal analog ke
dalam bentuk besaran yang merupakan rasio perbandingan sinyal
input dan tengangan referensi
Langkah Percobaan
1. Gunakan trainer yang disediakan dan lihat tayangan videonya
(https://www.youtube.com/watch?v=ZsUKxuGcOg8&t=16s)
2. Buat rangkaian-1
3. Berikan input dengan menggunakan logic switch
4. Bacalah output rangkaian dengan melihat pada logic monitor
5. Ubahlah input sesuai dengan table 1 dan masukkan hasil pengamatan
pada table tersebut.
V. Hasil Praktikum
● Tabel 1. Tabel Percobaan ADC
●
No Vin Logic Monitor
(Volt) Ste
D7 D D5 D4 D3 D D1 D0 Nilai p
6 2 Desimal Size
1 0,5 0 0 0 1 1 0 0 1 25 20mVolt
2 1 0 0 1 1 0 0 1 1 51 19,6mVolt
3 1,5 0 1 0 0 1 1 0 0 76 19,7mVolt
4 2 0 1 1 0 0 1 1 0 102 19,6mVolt
5 2,5 0 1 1 1 1 1 1 1 127 19,68mVolt
6 3 1 0 0 1 1 0 0 1 153 19,6mVolt
7 3,5 1 0 1 1 0 0 1 0 178 19,66mVolt
8 4 1 1 0 0 1 1 0 0 204 19,6mVolt
9 4,5 1 1 1 0 0 1 0 1 229 19,65mVolt
10 5 1 1 1 1 1 1 1 1 255 19,6mVolt
Catatan :
- Step Size dihitung dengan
rumus: Step Size = Nilai Analog
Nilai Digital
VI. Kesimpulan
Rangkaian ADC adalah rangkaian yang mengkonversi nilai sinyal analog
menjadi digital, dan di tabel percobaan Jika Vin memiliki angka 5 dibelakang koma
maka hasil step sizenya akan berbeda tetapi jika angka nya hanya satu angka maka
hasil step size nya akan sama.Sebagai contoh, bila tegangan referensi 5 volt,
tegangan input 3 volt, rasio input terhadap referensi adalah 60%.
