I.

Petunjuk pengerjaan:
1. Pilihlah jawaban yang tepat dari pertanyaan di bawah ini pada lembar jawaban yang
disediakan
2. Tidak diperkenankan menggunakan Handphone pada saat tes berlangsung

II. Soal Pertanyaan Pilihan Ganda

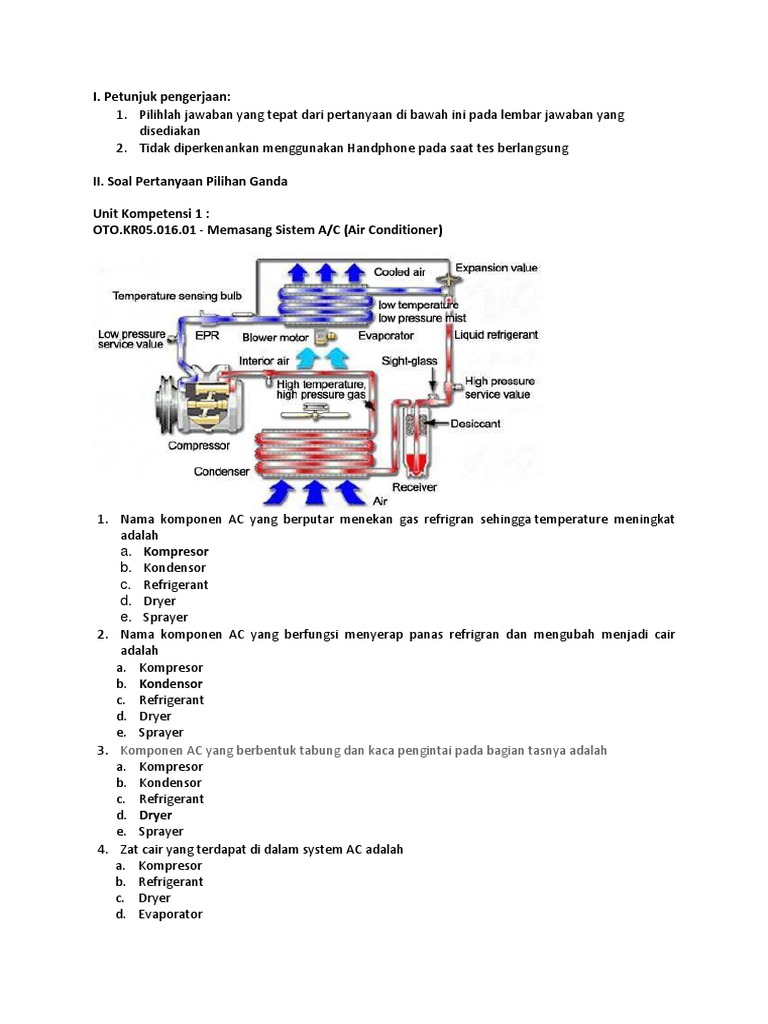

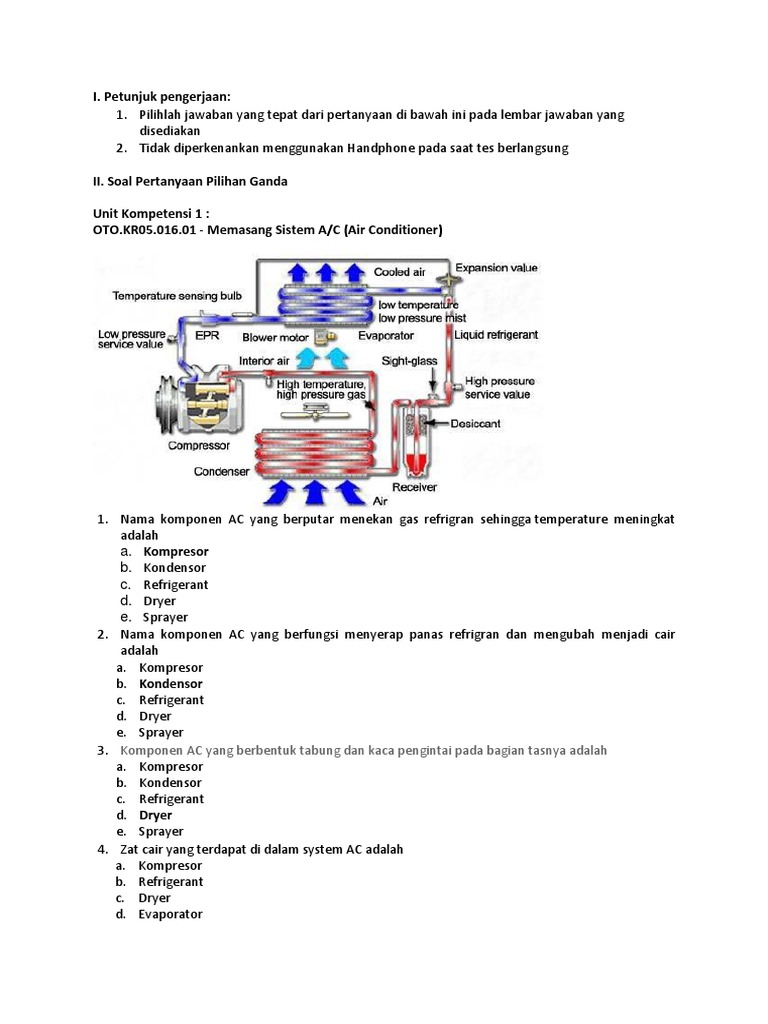

Unit Kompetensi 1 :
OTO.KR05.016.01 - Memasang Sistem A/C (Air Conditioner)

1. Nama komponen AC yang berputar menekan gas refrigran sehingga temperature meningkat
adalah
a. Kompresor
b. Kondensor
c. Refrigerant
d. Dryer
e. Sprayer
2. Nama komponen AC yang berfungsi menyerap panas refrigran dan mengubah menjadi cair
adalah
a. Kompresor
b. Kondensor
c. Refrigerant
d. Dryer
e. Sprayer
3. Komponen AC yang berbentuk tabung dan kaca pengintai pada bagian tasnya adalah
a. Kompresor
b. Kondensor
c. Refrigerant
d. Dryer
e. Sprayer
4. Zat cair yang terdapat di dalam system AC adalah
a. Kompresor
b. Refrigerant
c. Dryer
d. Evaporator
 e. Cairan Chain lube
5. Alat yang berfungsi menyerap panas udara sehingga membuat udara menjadi dingin adalah
a. Kompresor
b. Refrigerant
c. Dryer
d. Evaporator
e. Sprayer
6. Urutan sirkulasi system AC yang benar adalah
a. Kompresor,kondensor,receiver,expansion valve,evaporator
b. Kompresor,receiver,kondensor,evaporator,expansion valve
c. Kompresor,expansion valve,evaporator,kondensor,receiver
d. Kompresor,evaporator,receiver, expansion valve,kondensor
e. Kompresor, receiver, evaporator, expansion valve,kondensor
7. Refrigran yang berada antara evaporator dan kompresor berbentuk
a. Cair
b. Antara cair dan gas
c. Gas
d. Padat
e. Antara Padat dan gas
8. Refrigran yang berada antara kondensor dan expansion valve berbentuk
a. Cair
b. Antara cair dan gas
c. Gas
d. Padat
e. Antara Padat dan gas
9. Keadaan tekanan dan temperature refrigran pada kondensor adalah
a. Sedang
b. Rendah
c. Cukup tinggi
d. Tinggi
e. Menengah
10. Proses pendinginan refrigran pada kondensor melalui
a. Pendingin air
b. Pendinginan udara
c. Gabungan antara air dan udara
d. Pendinginan minyak pelumas
e. Pendinginan oli
11. Selain sebagai penampung refrigran cair untuk sementara,receiver berfungsi
a. Sebagai pompa untuk memompo refrigran
b. Sebagai filter untuk menyaring kotoran dan uap air
c. Sebagai pengabut untuk mengabutkan refrigran
d. Mengubah zat cair menjadi gas
e. Mengubah gas menjadi cair
12. Letak expansion valve yaitu
a. Di antara kompresor dan evaporator
b. Di antara kompresor dan kondensor
c. Di antara kondensor dan receiver
d. Di antara receiver dan evaporator
e. Di antara evaporator dan kompresor
13. Proses udara yang menyembur menjadi dingin adalah
a. Udara dingin keluar dari evaporator
 b. Udara yang masuk memang sudah dingin
c. Udara dari blower bersinggungan dengan kisi-kisi evaporator
d. Udara dari blower bersinggungan dengan kondensor
e. Udara dari luar bersinggungan dengan kondensor
14. Proses penyerapan panas pada evaporator berlangsung karena
a. Kisi-kisi evaporator menyerap panas udara
b. Panas udara dari blower terserap oleh kisi-kisi evaporator
c. Blower menyemburkan udara dingin
d. Blower menyerap udara panas
e. Udara dari blower bersinggungan dengan kondensor
15. Berikut ini yang tidak termasuk ke dalam tujuan pemasangan kipas di depan kondensor adalah
a. Mengalirkan udara ke kondensor
b. Udara yang di semburkan oleh fan mendinginkan kondensor
c. Panas kisi-kisi kondensor di serap oleh udara bertekanan
d. Udara bertekanan memanaskan kondensor
e. Panas kisi-kisi evaporator di serap oleh udara bertekanan
16. Untuk mengontrol tekanan pada sisi tekanan tinggi apabila pada sisi tekanan tinggi terjadi
tekanan berlebih atau terlalu rendah, maka secara otomatis akan menyetop
switch sehingga magnetic clutch menjadi off pada system AC maka dipasang peralatan
tambahan ….
a. Anti Frosting Devices
b. Elemen pemanas
c. Preasure switch
d. Blower
e. Expansion valve
17. Untuk menghidari berkurangnya efek pendinginan yang disebabkan pembekuan air yang ada di
fin pada Evaporator yang terlalu dingin < 0oC pada system AC maka dipasang peralatan
tambahan ….
a. Anti Frosting Devices
b. Elemen pemanas
c. Preasure switch
d. Blower
e. Sirip – sirip
18. Peralatan yang berfungsi untuk mengukur tekanan refrigerant dan untuk melakukan
penggantian refrigerant pada sistem AC dinamakan ...
a. Pressure gauge
b. Thermometer
c. Manifold gauge
d. Compression gauge
e. Leak detector
19. Untuk melihat aliran refrigerant saat sistem AC dinyalakan dapat dilihat melalui ...
a. Receiver dryer
b. Sight glass
c. Fusible plug
d. Manifold gauge
e. Heat sensing tube
20. Untuk mencegah mesin mati ketika sistem pendingin AC dinyalakan maka pada sistem AC
tersebut ditambahkan komponen ...
a. Anti frosting devices
b. Pressure switch
c. Peralatan idle up
 d. Magnetic clutch
e. Fusible plug

Unit Kompetensi 2 :
OTO.KR05.017.01 - Overhaul Komponen Sistem A/C (Air Conditioner
21. Kompresor system penyejuk udara yang terdiri dari sejumlah piston dengan interval 72°
untuk kompresor 10 silinder dan interval 120° untuk kompresor 6 silinder yakni …..
a. Tekanan refrigerant terlalu tinggi
b. Terjadinya pembekuan pada saluran orrifice katup expansi
c. Terjadi kebocoran refrigerant
d. Mesin akan mudah mati ketika AC dinyalakan
e. Refrigerant tidak dapat bersirkulasi pada sistem AC
22. Perhatikan gambar di bawah ini !

Nama komponen AC pada nomer 1 adalah

a. Magnetic clutch
b. Kondensor
c. Ekspansion valve
d. Dryer
e. kompresor
23. Dari gambar nomer 22, nama komponen AC pada nomer 2 adalah
a. Magnetic clutch
b. Kondensor
c. Dryer
d. Ekspansion valve
e. kompresor
24. Dari gambar nomer 22, nama komponen AC pada nomer 3 adalah
a. Magnetic clutch
b. Kondensor
c. Dryer
d. Ekspansion valve
e. kompresor
25. Dari gambar nomer 22, nama komponen AC pada nomer 4 adalah
a. Magnetic clutch
b. Kondensor
c. Dryer
d. Ekspansion valve
e. kompresor
26. fungsi dari magnetic clutch adalah .....
a. mengkompresikan refrigerant
b. mendinginkan refrigerant
 c. melepas kompresor dengan putaran mesin
d. melepas dan menghubungkan kompresor dengan putaran mesin
e. menghubungkan kompresor dengan putaran mesin
27. fungsi komponen AC di atas adalah ....
a. menampung refrigerant
b. Mengkabutkan refrigerant
c. Menyerap panas refrigerant
d. Mengkompresikan refrigerant
e. Mengalirkan udara
28. Berapakah suhu refrigerant sebelum didinginkan oleh kompresor
a. 100o C
b. 90o C
c. 80o C
d. 70o C
e. 60o C
29. Setelah refrigerant didinginkan di dalam kondensor dan berubah wujud dari gas
menjadi cair, suhu refrigerant menjadi .....
a. 72o C
b. 62o C
c. 57o C
d. 47o C
e. 32o C
30. Oli kompresor yang digunakan untuk Refrigerant R 12 adalah……..
a. Pelumas mineral
b. Pelumas ester
c. Pelumas Castrol
d. Pelumas endure
e. Gemuk
Unit Kompetensi 3 :
OTO.KR05.018.01 - Memperbaiki/Retrofit Sistem NC (Air Conditioner)
31. Alat yang digunakan untuk mengosongkan refrigerant dalam system rangkaian AC
digunakan
a. Manometer
b. Vacuum pump
c. Kompresor
d. Manifold gauge
e. Gas leak detector
32. Pengendali susukan udara yang memakai tenaga listrik yakni ……….
a. Pengendali Vacuum
b. Saluran udara
c. Saklar thermostat
d. Pengendali otomatis
e. Saklar tekan ganda
33. Alat yang digunakan untuk mendeteksi kebocoran gas refrigran dengan memakai nyala
api yaitu
a. Gas leak detector
b. Electronik leak detector
 c. Manifold gauge
d. Kaca duga
e. Flame leak detector
34. Apabila fuse terbakar, saklar rusak, sambungan kabel rusak, kumparan magnet kopling
rusak, relay rusak dan saklar thermostat rusak hal ini akan menimbulkan gangguan pada
system penyejuk udara
a. Kopling magnet tidak bekerja
b. Kompresor tidak bekerja
c. Blower tidak bekerja
d. Kipas listrik tidak bekerja
e. Udara tidak dingin
35. Apabila terlalu sering menambah Freon hal ini diakibatkan oleh ………..
a. Kompresor rusak
b. Katup perluasan rusak
c. Ada kebocoran terutama pada sambungan
d. Kopling magnet tidak bekerja
e. Relay rusak
36. Dibawah ini yang bukan peralatan untuk melaksanakan pembongkaran, penggantian
komponen yang rusak dan pemasangan kembali magnetic clutch jenis swash plate dan
trought vgua adalah
a. Traker kaki 3
b. Tang buka dan tang tutup
c. Kunci momen
d. Feeler gauge
e. Palu plastic
37. Pada pengisian refrigerant dalam bentuk cair, katup yang harus dibuka adalah……………..
a. Kedua katup
b. Katup isap saja
c. Katup isap ½ katup tekan tinggi ½
d. Tidak ada katup yang terbuka
e. Katup tekanan tinggi saja
38. Untuk menghindari gangguan sistem pendingin yang kurang dingin yang disebabkan
karena terjadi pembekuan pada sirip-sirip evaporator, maka pada sistem AC
ditambahkan komponen ...
a. Elemen pemanas
b. Fin
c. Pressure switch
d. Anti frosting devices
e. Thermal expansion valve
39. Alat yang digunakan untuk mendeteksi kecoboran refrigerant di dalam sistem
pendingin AC adalah ...
a. Leak detector
b. Vacuum pump
c. Heat Sensing Tube
d. Sight glass
e. Melt bolt
40. Apabila terdapat gangguan sistem AC berbau tidak enak maka kemungkinan yang
dapat menyebabkannya adalah ...
a. Kurangnya refrigerant
b. Terlalu banyak refrigerant
c. Terlalu banyak oli kompresor
d. Filter AC kotor
e. Thermostat rusak
Unit Kompetensi 4 :
OTO.KR05.019.01 - Memelihara/Servis Sistem A/C (Air Conditioner
41. Apabila pada evaporator terbentuk kristal es, hal ini disebabkan kerusakan yang terjadi
pada
a. Thermostat
b. Kondensor
c. Kompresor
d. Blower
e. Fan
42. Setelah selesai proses pengosongan, tutup kedua katup dan tunggu kurang lebih 15
menit, hal ini diperlukan untuk .....
a. Agar system tetap dalam keadaan vacuum
b. Memeriksa kebocoran dalam system
c. Memastikan system bekerja dengan baik
d. Mudah dalam memasukan refrigerant
e. Menjaga agar system tetap bersih
43. Penyimpangan ( defleksi ) sabuk penggerak kompresor adalah .....
a. 2 – 7 mm
b. 5 – 9 mm
c. 6 – 10 mm
d. 4 – 8 mm
e. 5 – 6 mm
44. Apabila fuse terbakar, saklar rusak, sambungan kabel rusak, kumparan magnet kopling
rusak, relay rusak dan saklar thermostat rusak hal ini akan mengakibatkan gangguan
pada system penyejuk udara, hal tersebut akan berpengaruh pada ...
a. Kopling magnet tidak bekerja
b. Kompresor tidak bekerja
c. Blower tidak bekerja
d. Kipas listrik tidak bekerja
e. Udara tidak dingin
45. Apabila terlalu sering menambah freon hal ini diakibatkan oleh .....
a. Kompresor rusak
b. Katup expansi rusak
c. Ada kebocoran terutama pada sambungan
d. Kopling magnet ntidak bekerja
e. Relay rusak
46. Berikut ini yang bukan merupakan gangguan udar tidak dingin pada system penyejuk
udara adalah .....
a. Kelebihan refrigerant
b. Kondensor tersumbat kotoran
 c. Blower tidak bekerja dengan baik
d. Evaporator tersumbat kotoran
e. Katup espansi rusak
47. Dibawah ini yang bukan peralatan untuk melakukan pembongkaran penggantian
komponen yang rusak dan pemasangan kembali magnetic clutch jenis swash plate dan
trought van adalah .....
a. Traker kaki 3
b. Tang buka dan tang tutup
c. Kunci momen
d. Feeler gauge
e. Palu plastik
48. Kondisi pendingin kadang dingin kadang tidak, hal ini menunjukkan terjadi problem
pada system ...
a. Terdapat udara di dalam siklus
b. Terdapat uap air dalam siklus
c. Refrigerant tidak bersirkulasi
d. Refrigerant kurang
e. Refrigerant terlalu banyak
49. Pada pengisian refrigerant dalam bentuk cair, katup yang harus dibuka adalah.....
a. Kedua katup
b. Katup isap saja
c. Katup isap ½ katup tekanan tinggi ½
d. Tidak ada katup yang terbuka
e. Katup tekanan tinggi saja
50. Untuk mencegah kerusakan pada sistem pendingin AC yang disebabkan karena
tekanan yang terlalu tinggi atau terlalu rendah maka pada sistem pendingin AC
ditambahkan ...
a. Peralatan idle up
b. System control kompresor
c. Anti frosting devices
d. Pressure switch
e. Magnetic clutch
