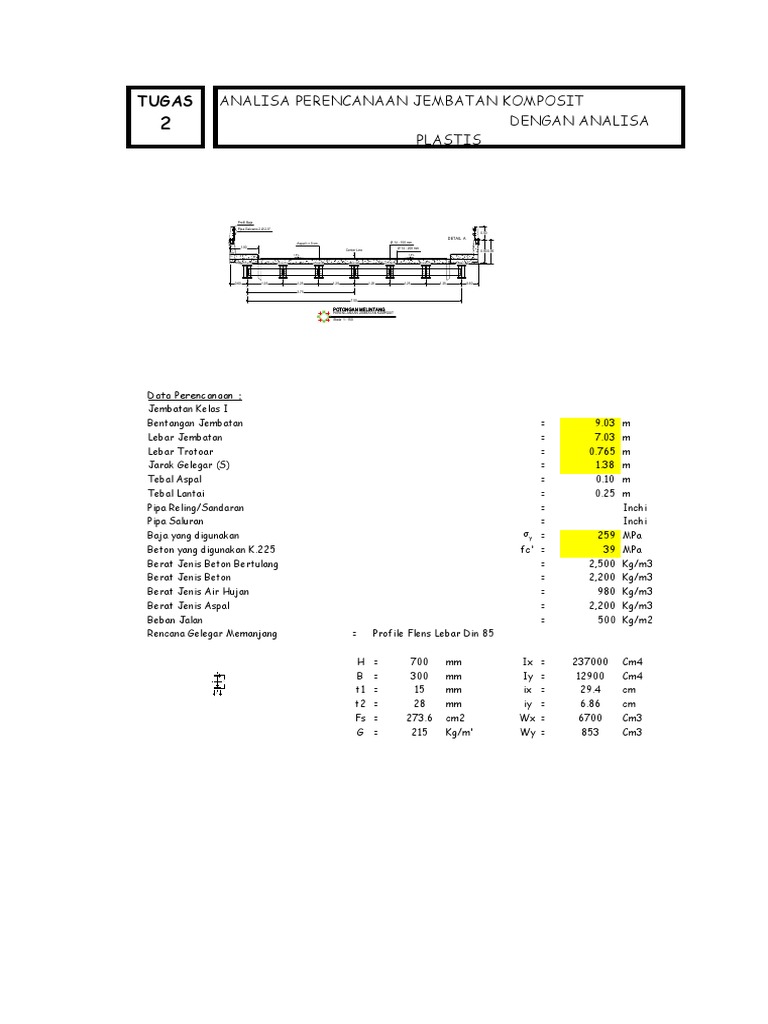

TUGAS ANALISA PERENCANAAN JEMBATAN KOMPOSIT

2 DENGAN ANALISA
PLASTIS

Profil Baja
Pipa Galvanis 2 Ø 2,5"
0.50
DETAIL A
Aspal t = 5 cm Ø 14 - 150 mm
1.00 Ø 14 - 200 mm
Center Line 0.90 0.95
1,5% 1,5%

0.60 1.25 1.25 1.25 1.25 1.25 1.25 0.60

3.75

7.50

POTONGAN MELINTANG
PERENCANAAN JEMBATAN KOMPOSIT
Skala 1 : 150

Data Perencanaan :
Jembatan Kelas I
Bentangan Jembatan = 9.03 m
Lebar Jembatan = 7.03 m
Lebar Trotoar = 0.765 m
Jarak Gelegar (S) = 1.38 m
Tebal Aspal = 0.10 m
Tebal Lantai = 0.25 m
Pipa Reling/Sandaran = Inchi
Pipa Saluran = Inchi
Baja yang digunakan σy = 259 MPa
Beton yang digunakan K.225 fc' = 39 MPa
Berat Jenis Beton Bertulang = 2,500 Kg/m3
Berat Jenis Beton = 2,200 Kg/m3
Berat Jenis Air Hujan = 980 Kg/m3
Berat Jenis Aspal = 2,200 Kg/m3
Beban Jalan = 500 Kg/m2
Rencana Gelegar Memanjang = Profile Flens Lebar Din 85

H = 700 mm Ix = 237000 Cm4

t2
B = 300 mm Iy = 12900 Cm4
H

t1 = 15 mm ix = 29.4 cm
t1

t2 = 28 mm iy = 6.86 cm
Fs = 273.6 cm2 Wx = 6700 Cm3
G = 215 Kg/m' Wy = 853 Cm3
Menentukan Lebar Efektif Balok Komposit
e = 30 + 10 + 10
= 30 + 20
= 50 cm
e
S = 2a + e
138 = 2a + 50
2a = 138 - 50
2a = 87.5 cm
a = 43.75 cm

a/L = 43.75 cm = 43.75 cm = 0.0484 ~ 0.05

9.03 m 903 cm
Harga λ, ditentukan dari tabel berikut ini :
a/L 0.05 0.1 0.15 0.2 0.25 0.3
λ/a 1 0.89 0.78 0.68 0.58 0.5

berdasarkan tabel harga λ diatas didapat sebagai berikut :

Untuk harga a/L = 0.05 ; Lihat tabel harga λ
λ/a = 1
λ = a
λ = 43.75 cm

0.10
0.25
be
0.05
0.20
0.05

e .
λ S

Jadi Lebar Efektif Balok Komposit Sebagai berikut :

be = 2λ + e
= 2 x 43.75 + 43.75
= 88 + 43.75 = 131.25 cm

◘ PEMBEBANAN
Beban Mati (Dead Load)/(DL)
Gelegar Memanjang Tengah
Lantai = 0.25 x 1.3125 x 2,500 = 820.31 Kg/m'
Voute = 0.05 x 0.5 + 0.3 x 2,500 = 50.00 Kg/m'
2
Gelegar Memanjang (Profile WF 8 70 = 215.00 Kg/m'
Diafragmanya 30% = 64.50 Kg/m'
= 1149.8 Kg/m'

Berat Baut = 5% x 1,149.8 = 57.49 Kg/m'

qDL = 1207.3 Kg/m'

Momen DL = 1/8 x qDL x L2

= 0.125 x 1207.3 x 9.03 2
= 12,305.57 Kg m
Gaya Lintang DL = 1/2 x qDL x L
= 0.5 x 1207.3 x 9.03
= 5,450.97 Kg

Gelegar Memanjang Tepi

Lantai = 0.25 x 1.225 x 2,500 = 765.63 Kg/m'
Voute = 0.05 x 0.5 + 0.3 x 2,500 = 50.00 Kg/m'
2
Gelegar Memanjang (Profile Din 85) = 215.00 Kg/m'
Diafragmanya 30% = 64.50 Kg/m'
= 1095.1 Kg/m'

Berat Baut = 5% x 1095.1 = 54.76 Kg/m'

qDL = 1149.9 Kg/m'

Momen DL = 1/8 x qDL x L2

= 0.125 x 1149.9 x 9.03 2
= 11,720.29 Kg m

Gaya Lintang DL = 1/2 x qDL x L

= 0.5 x 1149.9 x 9.03
= 5,191.71 Kg

Superimposed Dead Load/(SDL)

Gelegar Memanjang Tengah
Aspal = 0.10 x 1.3125 x 2,200 = 288.75 Kg/m'
Air Hujan = 0.05 x 1.3125 x 980 = 64.31 Kg/m'
qSDL = 353.06 Kg/m'

Momen SDL = 1/8 x qSDL x L2

= 0.125 x 353.0625 x 9.03 2
= 3,598.63 Kg m

Gaya Lintang SDL = 1/2 x qSDL x L

= 0.5 x 353.0625 x 9.03
= 1,594.08 Kg

Gelegar Memanjang Tepi

Trotoar = 0.25 x 0.77 x 2,500 = 478.13 Kg/m'
Dinding Tepi = 0.25 x 0.55 x 2,500 = 343.75 Kg/m'
Tiang dan Relling = 50.00 Kg/m'
qSDL = 871.88 Kg/m'

Momen SDL = 1/8 x qSDL x L2

= 0.125 x 871.88 x 9.03 2
= 8,886.68 Kg m

Gaya Lintang SDL = 1/2 x qDL x L

= 0.5 x 871.9 x 9.03
= 3,936.52 Kg
beban Hidup (Live Load)/(LL)
Gelegar Memanjang Tengah
Beban Merata
Bentangan L = 9.03 m Dimana; q = 2.2 t/m'
(Standar Pembebanan Jembatan)
q' = q x α x S Dimana ; α = 1
2.75
= 2.2 x 1 x 1.38
2.75
= 1.10 t/m' = 1,100.00 Kg/m'

Beban Terpusat
Beban garis / terpusat Dimana; P = 10 t
(Standar Pembebanan Jembatan)
P' = P x α x S Dimana ; α = 1
2.75
= 10 x 1 x 1.38
2.75
= 5.00 t = 5,000.000 Kg
Faktor Kejut
k = 1 + 20 Dimana ; L = ### m
50 + L

= 1 + 20 = 1.339
50 + 9

Momen LL = 1/8 x q' x L2 + 1/4 x P' x L x k

= 0.125 x 1,100 x 9.03 2 + 0.25 x 5000.000 x
9 x 1.339
= 26323.700 Kg m

Gaya Lintang LL = 1/2 x qLL x L + 1/2 x PLL x k

= 0.5 x 1100.0 x 9.03 + 0.5 x 5,000.000 x
1.339
= 4,966.50 Kg + 3347.03 Kg
= 8,313.53 Kg

Gelegar Memanjang Tepi

Beban Merata
Bentangan L = 9.03 m Dimana; q = 500 Kg/m2
(Standar Pembebanan Jembatan)
q' = q x 0.7 m
= 500 x 0.7 m
= 350 Kg/m'

Beban Terpusat
Beban garis / terpusat Dimana; P = 10 t
(Standar Pembebanan Jembatan)
P' = P x α x 1/2 S Dimana ; α = 1
2.75
= 10 x 1 x 0.69
2.75
= 2.500 t = 2,500.000 Kg
Faktor Kejut
k = 1 + 20 Dimana ; L = 9 m
50 + L

= 1 + 20 = 1.339
50 + 9

Momen LL = 1/8 x q' x L2 + 1/4 x P' x L x k

= 0.125 x 350 x 9.03 2 + 0.25 x 2500.000 x
9 x 1.339
= 11123.3276818 Kg m

Gaya Lintang LL = 1/2 x qLL x L + 1/2 x PLL x k

= 0.5 x 350.0 x 9.03 + 0.5 x 2,500.000 x
1.339
= 1,580.25 Kg + 1673.51 Kg
= 3,253.76 Kg

KETERANGAN ;
◘ Momen
Gelegar Memanjang Tengah MDL = 12,305.573 Kg m
MSDL = 3,598.629 Kg m
MLL = 26,323.700 Kg m +
42,227.903 Kg m

Gelegar Memanjang Tepi MDL = 11,720.294 Kg m

MSDL = 8,886.684 Kg m
MLL = 11,123.328 Kg m +
31,730.306 Kg m

◘ Lintang
Gelegar Memanjang Tengah DDL = 5,450.974 Kg
DSDL = 1,594.077 Kg
DLL = 8,313.527 Kg +
15,358.578 Kg

Gelegar Memanjang Tepi DDL = 5,191.714 Kg

DSDL = 3,936.516 Kg
DLL = 3,253.763 Kg +
12,381.993 Kg

Dari hasil momen dan Lintang yang didapat maka untuk mendeasain jembatan kumposit diambil momen dan lintang yang
terbesar yaitu Gelegar memanjang tengah dengan momen dan nilai lintang
= 42,227.903 Kg m; dan 15,358.578 Kg
◘ MENENTUKAN GARIS NETRAL DAN INERSIA KOMPOSIT

σc
0.25

0.20
0.05 yc
dc
t2 a dt
GARIS NETRAL

H
t1
ys

σs

dimana diketahui ;
H = 700 mm Ix = 237000 Cm4
B = 300 mm Iy = 12900 Cm4
t1 = 15 mm ix = 29.4 cm
t2 = 28 mm iy = 6.86 cm
Fs = 273.6 cm2 Wx = 6700 Cm3
G = 215 Kg/m' Wy = 853 Cm3

Fs = 273.6 cm2
Fb = b/n x 25 cm Dimana; n = 20
= 131 / 20 x 25
= 6.56 x 25
= 164 cm2

Ft = Fs + Fb dt = 1/2 x H + 1/2 x 20 + 5
= 273.6 + 164.0625 = 0.5 x 70 + 0.5 x 20 + 5
= 437.663 cm2 = 35 + 10 + 5
= 50 cm

Statis Momen terhadap titik berat beton

Fb x 0 + Fs x dt = Ft x dc
0 + 273.6 x 50 = 437.66 x dc
dc = 13680
437.66
dc = 31.257 cm

a = dc - 5 + 1/2 x 20
= 31.257 - 5 + 10
= 31.257 - 15
= 16.257 cm
yc = a + 5 + 20 ys = 70 - a
= 16.257 + 25 = 70 - 16.257
= 41.257 cm = 53.743 cm
It = 1/12 x b/n x 20 3
+ Fb x dc 2
+ Ixs + Fs x ys - 35.00 2
= 0.083 x 6.5625 x 8000 + 164 x 31.257 2 + 237000 + 273.6 x
53.743 - 35.00 2
= 4375 + 160288.678 + 237000 + 96116
= 497779.76 cm 4

AKIBAT CREEP
n' = n x 1 + ψ Dimana, Komposit ψ = 2
= 20 x 1 + 2
= 20 x 3
= 60

Fb' = b/n' x 25 cm Ft = Fs + Fb'

= 131 / 60 x 25 = 273.6 + 54.688
= 2.19 x 25 = 328.3 cm2
= 55 cm2

Statis Momen terhadap titik berat beton

Fb x 0 + Fs x dt = Ft x dc'
dc' = Fs x dt
Ft
dc' = 273.6 x 50.0 = 41.671 cm
328.3

a = dc' - 5 + 1/2 x 20
= 41.6708 - 5 + 10
= 41.6708 - 15
= 26.671 cm

yc' = a + 5 + 20 ys' = 70 - a
= 26.6708 + 25 = 70 - 26.671
= 51.671 cm = 43.329 cm

It' = 1/12 x b/n' x 20 3

+ Fb x dc' 2
+ Ixs + Fs x ys' - 35.00 2
= 0.083 x 2.1875 x 8000 + 60 x 41.671 2 + 237000 + 273.6 x
43.329 - 35.00 2
= 1458.33 + 104187.292 + 237000 + 18981
= 361626.82 cm4

Tegangan Baja Maksimum yang terjadi

σs = MDL x 102 MSDL x 102 x ys' MLL x 102 x ys

+ +
Wxs It' It
= 1,230,557.29 359862.93 x 43.329 2,632,370.036 x 53.743
+ +
6700 361626.82 497779.76
= 183.67 + 43.11786 + 284.2
= 510.988 Kg/cm2
= 51.099 MPa ≤ σy = 259 MPa …………….Ok !

SF = 259 MPa = 5.069

51.10 MPa
Tegangan Beton Maksimum yang terjadi

σc = MSDL x 102 x yc' MLL x 102 x yc

+
It' x n' It x n'
= 359862.93 x 51.671 2,632,370.036 x 41.257
+
361626.82 x 60 497779.76 x 20
= 0.857 + 10.909
= 11.766 Kg/cm2
= 1.177 MPa ≤ fc' = 39 MPa …………….Ok !

SF = 39 MPa = 33.15
1.177 MPa

Cek Lendutan
Yang kita gunakan hanya beban hidup pada gelegar tengah untuk menentukan besar lendutan
P' = 5000.00 Kg L = 903.00 cm
q' = 11.0 Kg/cm' Es = 2.1 x 106 Kg/cm2

Lendutan yang terjadi

5 . q' . L4 1 . P' . L3
δ = Es . It + Es. It
384 48
5 11.0 2.5004 1 5000.000 2.5003 = 0.164 cm
δ = +
384 2.1 10 6
497779.76 48 2.1 10
6
497779.76

Lendutan Izin
δ = L = 903 = 2 cm
500 500

Kontrol : δ ≤ δ
0.164 ≤ 2 …………….Ok !
Jadi Gelegar Memanjang Profile Lebar WF 70 aman untuk digunakan
◘ PERENCANAAN SHEAR CONNECTOR (Penghubung Geser)
Perencanaan Cannal Connector :

L
t
d

Profil Cannal Connector yang digunakan adalah Baja Profil Cannal C 14,

dimana : b = 10 ; Lebar Flens (cm)

t ht = 38 ; Tinggi Flens (cm)
d ht t = 2 ; Tebal Flens (cm)
b d = 1.3 ; Tebal Badan (cm)
L = 10 ; Lebar Flens (cm)
σc = Tegangan beton K.225
σc = 39 MPa = 390 Kg/cm2
Q = Kekuatan Cannal Connector (Kg)
Q = 20 [ t + 5/2 ] . L . √ σc
Q = 20 [ t + 5/2 ] . L . √ σc
 Q = 20 [ t + 5/2 ] . L . √ σc
Kekuatan Untuk 1 bh Cannal Connector adalah ;
Q = 20 x t + 5/2 x L x
= 20 x 2 + 2.5 x 10 x
√ σc390
= 17773.6 Kg
√
Digunakan 1Bh Cannal Shear Connector = 1 x 17773.576 = 17773.576 Kg

be

d
dc

Statis Momen komposit (S)

S = b x d x dc S' = b x d x dc'
n n'
= 131.25 x 25 x 31.257 = 131.25 x 25 x 41.671
20 60
= 4102.48 cm3 = 5469.29 cm3
GAYA GESER (Longitudinal Shear)
Besarnya gaya geser persatuan panjang bentangan jembatan

q = 0.5 x DDL + DSDL x S' DLL x S

+
It' It
= 0.5 x 5450.97360938 + 1,594.077 x 4102.476 8313.52694 x 5469.29
+
361626.82 497779.76
= 131.305 Kg/cm

Jarak Stud Connector

X = Q Total = 17773.576 = 135.36 ~ 135.00 cm
q 131.305

Cek Jarak Shear Connector

q x X ≤ Q
131.305 x 135 ≤ 17773.576 Kg
17726.190 Kg ≤ 17773.576 Kg …………….Ok !

0.80 0.80

0.14

0.85

Jumlah Cannal Connector

n = L = 903.00 = 6.69 ~ 7.00 Buah

X 135

Jumlah Cannal Connector untuk 1 gelegar memanjang adalah 7.00 buah

◘ PERENCANAAN DIAFRAGMA (PENGAKU)

4.00 4.00
25.00

9. NIM

beban yang digunakan untuk menentukan dimensi diafragma :

P = P1 + L1 - 4 x P2 x k
4
diaman :
P = beban fiktif
P1 = tekanan roda tengah / belakang (10 Ton) ---> Untuk Jembatan Kelas I
P2 = tekanan roda depan (2,5 Ton) ---> Untuk Jembatan Kelas I
L1 = jarak diafragma (Mak. 6 m)
k = koefisen kejut

P = 10 + 4.00 - 4 x 2.5 x 1.339

4
= 10 + 0.000 x 2.5 x 1.339
= 10.000 x 1.339
= 13.388 Ton
= 13388.1077418 Kg

P = 13388.107742 Kg

S= 1.38 m

Mmax = 1/4 x P x S
= 0.25 x 13388.10774 x 1.38
= 4602.2 Kg m = 460216.20363 Kg cm

σ = Mmax ≤ σl W = Mmax

W σl

Wx = 460216.2036 Kg cm = 46021.620 MPA

259 MPA 259 MPA
Wx = 177.69 cm3

berdasarkan tabel didapatkan profile yang akan digunakan sebagai berikut :

direncanakan menggunakan Profile H 250/125 mm

H = 250.00 mm Ix = 4050.0 Cm4

B = 125.00 mm Iy = 294.00 Cm4
t1 = 6.00 mm ix = 10.40 cm
t2

H
t2 = 9.00 mm iy = 2.79 cm
Fs = 37.66 cm2 Wx = 324.00 Cm3
t1

G = 36.70 Kg/m' Wy = 47.00 Cm3

Cek berat yang direncanakan

= 0.3 x berat gelegar memanjang ≥ S x 36.70 Kg/m'
= 0.3 x 215.0 kg/m' ≥ 1.38 x 36.70 Kg/m'
= 64.50 Kg/m' ≥ 50.46 Kg/m' …………….Ok !

Cek Tegangan Ultimed

σ = Mmax ≤ σy
Wx

σ = 460216.203625275 ≤ σy = 259 Mpa

324
= 142.042 MPa ≤ 259 MPa …………….Ok !

SF = 259 MPa = 1.82

142.042 MPa
Jadi Gelegar Memanjang Profile H 250 x 125 aman untuk digunakan
