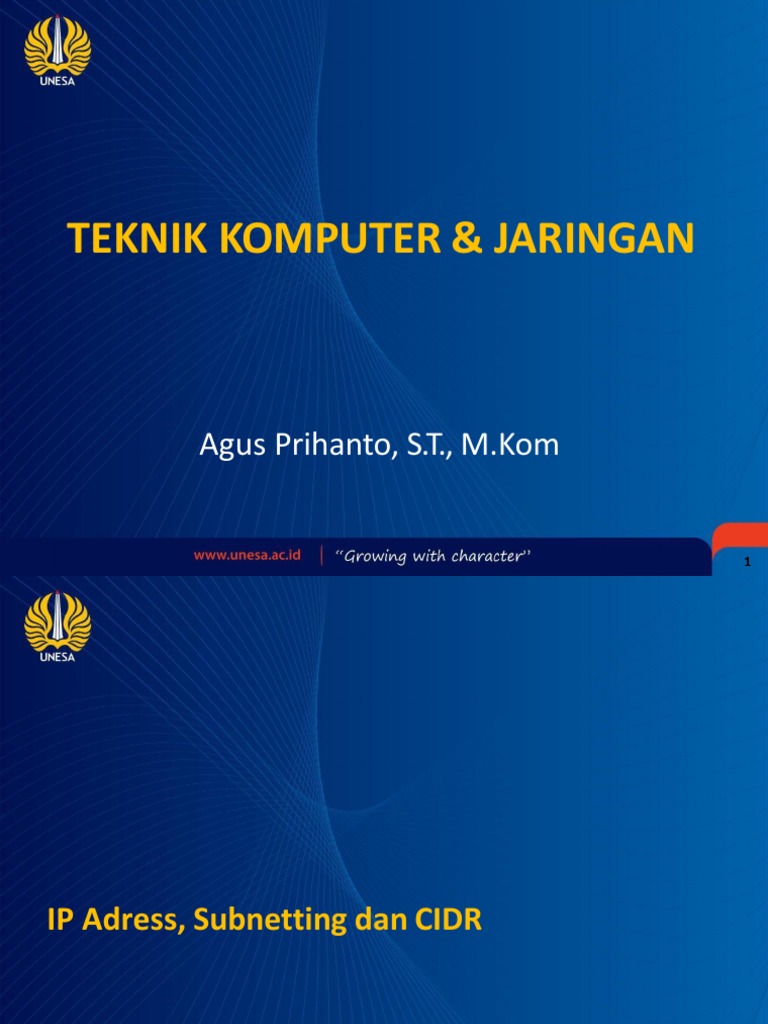

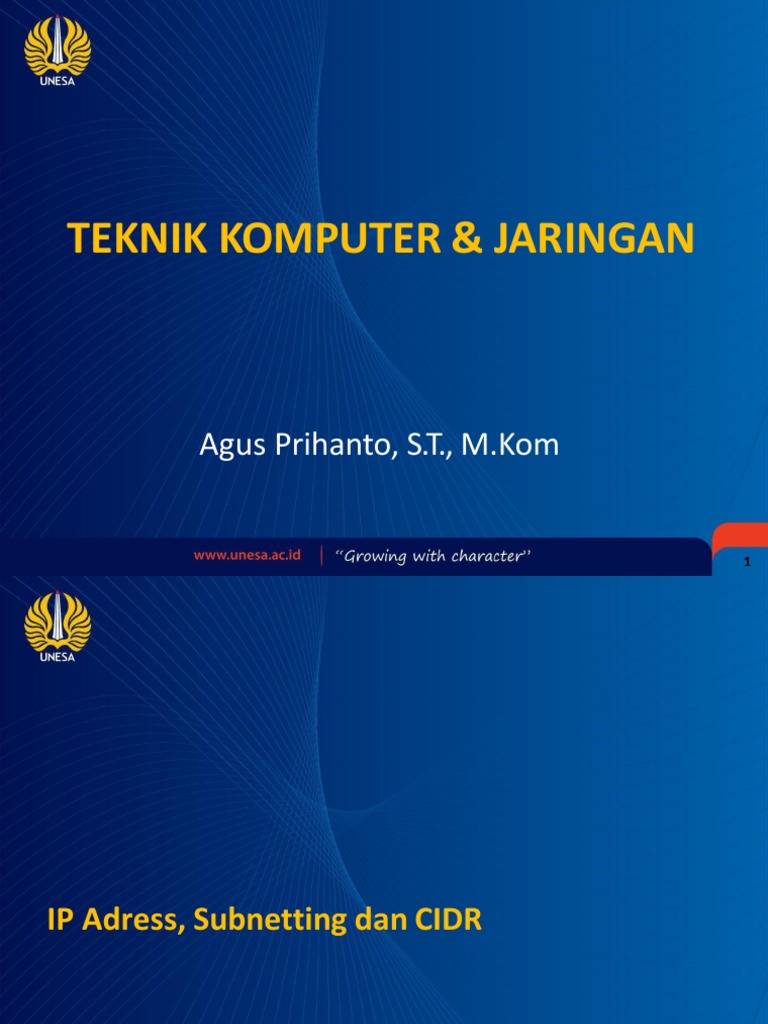

TEKNIK KOMPUTER & JARINGAN

Agus Prihanto, S.T., M.Kom

1
IP Adress, Subnetting dan CIDR

2
 Instalasi Komponen Jaringan Komputer
Instalasi Driver LAN Card dan Modem
LAN Card dan Modem merupakan perangkat keras utama yang harus ada
dalam sebuah jaringan, LAN Card diperlukan untuk koneksi jaringan lokal
sedangkan modem untuk jaringan internet.
Cara penginstalan sebagai berikut:
• Pasanglah LAN Card pada slotnya sesuai petunjuk,
• Nyalakan komputer sesuai prosedur yang benar,
• Biarkan sistem operasi melakukan pendeteksian sampai muncul
perintah untuk memasukan CD driver LAN Card,
• Masukan CD Driver pilih OK
• Biarkan sistem operasi mengadakan penginstalan secara otomatis
sampai tuntas,
• Klik Finish
 Instalasi Komponen Jaringan Komputer

Menentukan IP Address dan

Subnet Mask pd Windows 7
• Pilih menu [Control Panel =>
Network & Internet=> Network
Connections=> Local Area
Connection] klik kanan
[Properties=> Networking=>
Internet Protocol Version 4
(TCP/IPv4]
• Lalu masukkan data IP Address,
Subnetmask, Gateway dan DNS
nya.
 Instalasi Komponen Jaringan Komputer

• IP Address : IP host PC kita

• Subnet mask : penentuan blok jaringan (subnetting)
• Gateway : jika ada tujuan ip yang tidak dikenali akan dilempar ke
gateway
• DNS : meresolve domain address ke IP Address

Catatan :
Untuk mengetahui hasil konfigurasi kita dapat dicek menggunakan
perintah command prompt berikut
Ipconfig atau ipconfig /all

64
 Instalasi Komponen Jaringan Komputer

Merubah Nama Workstation

• Buka menu [Control panel =>
System]
• Change Settings [Computer
Name, domain and
workgroup settings]
• Kemudian rubah identity
computer name dan
Workgroups seperti gambar
disamping
 Pengalamatan IP

• IP (Internet Protokol) terdapat dalam network layer (L3)

• IP address digunakan untuk mengalamatkan PC (host) secara
logical (tidak secara fisik)
• Terdapat 2 jenis pengalamatan IP
– IPv4
• Pengalamatan 32 bit
• Jumlah host 4.294.967.296
– IPv6
• Pengalamatan 128 bit
• Jumlah hampir tak terbatas
• Memiliki header lebih sederhana daripada IPv4

Manajemen Jaringan
7
 Aturan untuk pengalamatan IPv4

10011111.10001110.00001010.01100101
10001110=1.27+0.26+0.25+0.24+1.23+1.22+1.21+0.20
= 142

Secara lengkap IP diatas adalah :

= 159.142.10.101

Table Konversi
128 64 32 16 8 4 2 1

Manajemen Jaringan
8
 Pengelompokkan IPv4

• Alamat IP didesain untuk digunakan secara berkelompok (sub

jaringan/subnet)
• Subnetting adalah cara untuk memisahkan dan mendistribusikan
beberapa alamat IP
• Host/perangkat yang terletak pada subnet yang sama dapat
berkomunikasi satu sama lain secara langsung (tanpa melibatkan
router)

Manajemen Jaringan
9
Pembagian Kelas IPv4

Manajemen Jaringan
10
 IP Public & IP Private
• Terdapat dua tipe IP Address
– Public IP Address, biasa digunakan pengalamatan di internet,
semua host yang terkoneksi secara langsung di internet
membutuhkan public IP address yang unik.
– Private addresses, biasa digunakan untuk internal LAN sepanjang
tidak terkoneksi ke internet. Tabel dibawah ini adalah Private
Address

Class Private IP Range

A 10.0.0.0 – 10.255.255.255
B 172.16.0.0 – 172.31.255.255
C 192.168.0.0 – 192.168.255.255

Manajemen Jaringan
11
 Notasi Subnet

• Subnet ditulis dalam format 32 bit (seperti IP)

• 11111111.11111111.11111111.11000000
8 + 8 + 8 + 2
=/26, 255.255.255.192
• Seperti halnya IP, subnet juga dinotasikan dalam
format yang lebih “manusiawi” dalam bentuk
desimal.

Manajemen Jaringan
12
 Network dan Broadcast

• Dalam setiap kelompok IP, terdapat 2 IP yang bersifat khusus

– Network:identitas suatu kelompok IP
– Broadcas:alamat yang digunakan untuk memanggil semua IP yang
berkarespondensi

Contoh :
IP Address = 10011111.10001110.00001010.01100101 = 159.142.10.101/26
Network = 10011111.10001110.00001010.01000000 = 159.142.10.64
Broadcast = 10011111.10001110.00001010.01111111 = 159.142.10.127
Windows subnet mask = 11111111. 11111111. 11111111.1100000000
= 255.255.255.192
Network = IP pertama dari suatu kelompok
Broadcast = IP terakhir dari suatu kelompok

Manajemen Jaringan
13
 Fungsi Subnetting

• Memecah jaringan
• Efisiensi IP dalam jaringan
• Kisaran :
– Jumlah Subnet,
– Jumlah IP dan IP Dipakai,
– Blok Subnet (Network dan Broadcast).

Manajemen Jaringan
14
 Perhitungan Kelompok IP
Subnet Mask Subnet (CIDR) Jumlah IP IP Dipakai
255.255.255.0 /24 256 254
255.255.255.128 /25 128 126
255.255.255.192 /26 64 62
255.255.255.224 /27 32 30
255.255.255.240 /28 16 14
255.255.255.248 /29 8 6
255.255.255.252 /30 4 2
255.255.255.254 /31 2 -
255.255.255.255 /32 1 -

• 2 ip yang tidak boleh dipakai untuk alamat host/PC adalah alamat network
dan alamat broadcast
• CIDR (Classless Inter-Domain Routing)
Manajemen Jaringan
15
 Subnetting Kelas C

Subnetting sangat penting untuk memanajemen jaringan karena dapat

memecah blok ip ke dalam network yang lebih kecil, sehingga dapat
mengefisiensi IP dalam jaringan.

16
Subnetting Dengan Table

95/96

17
TERIMA KASIH
