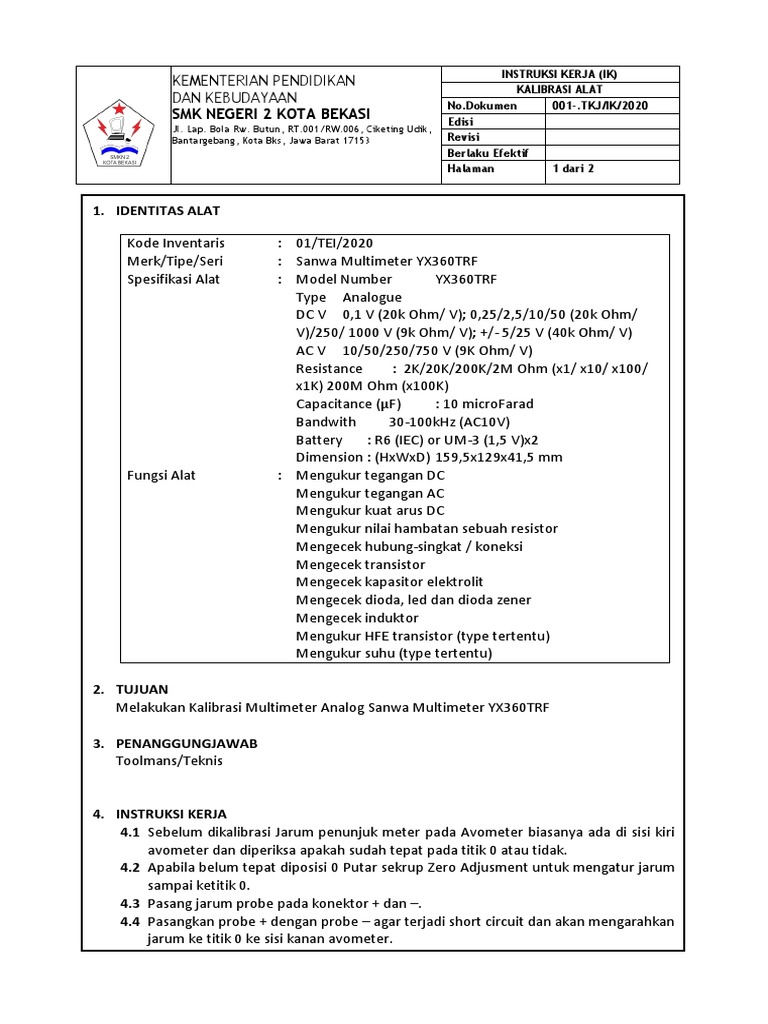

INSTRUKSI KERJA (IK)

KEMENTERIAN PENDIDIKAN
KALIBRASI ALAT
DAN KEBUDAYAAN No.Dokumen 001-.TKJ/IK/2020
SMK NEGERI 2 KOTA BEKASI Edisi
Jl. Lap. Bola Rw. Butun, RT.001/RW.006, Ciketing Udik,
Bantargebang, Kota Bks, Jawa Barat 17153 Revisi
Berlaku Efektif
Halaman 1 dari 2

1. IDENTITAS ALAT

Kode Inventaris : 01/TEI/2020

Merk/Tipe/Seri : Sanwa Multimeter YX360TRF
Spesifikasi Alat : Model Number YX360TRF
Type Analogue
DC V 0,1 V (20k Ohm/ V); 0,25/2,5/10/50 (20k Ohm/
V)/250/ 1000 V (9k Ohm/ V); +/- 5/25 V (40k Ohm/ V)
AC V 10/50/250/750 V (9K Ohm/ V)
Resistance : 2K/20K/200K/2M Ohm (x1/ x10/ x100/
x1K) 200M Ohm (x100K)
Capacitance (μF) : 10 microFarad
Bandwith 30-100kHz (AC10V)
Battery : R6 (IEC) or UM-3 (1,5 V)x2
Dimension : (HxWxD) 159,5x129x41,5 mm
Fungsi Alat : Mengukur tegangan DC
Mengukur tegangan AC
Mengukur kuat arus DC
Mengukur nilai hambatan sebuah resistor
Mengecek hubung-singkat / koneksi
Mengecek transistor
Mengecek kapasitor elektrolit
Mengecek dioda, led dan dioda zener
Mengecek induktor
Mengukur HFE transistor (type tertentu)
Mengukur suhu (type tertentu)

2. TUJUAN
Melakukan Kalibrasi Multimeter Analog Sanwa Multimeter YX360TRF

3. PENANGGUNGJAWAB
Toolmans/Teknis

4. INSTRUKSI KERJA
4.1 Sebelum dikalibrasi Jarum penunjuk meter pada Avometer biasanya ada di sisi kiri
avometer dan diperiksa apakah sudah tepat pada titik 0 atau tidak.
4.2 Apabila belum tepat diposisi 0 Putar sekrup Zero Adjusment untuk mengatur jarum
sampai ketitik 0.
4.3 Pasang jarum probe pada konektor + dan –.
4.4 Pasangkan probe + dengan probe – agar terjadi short circuit dan akan mengarahkan
jarum ke titik 0 ke sisi kanan avometer.
 INSTRUKSI KERJA (IK)
KEMENTERIAN PENDIDIKAN
KALIBRASI ALAT
DAN KEBUDAYAAN No.Dokumen 001-.TKJ/IK/2020
SMK NEGERI 2 KOTA BEKASI Edisi
Jl. Lap. Bola Rw. Butun, RT.001/RW.006, Ciketing Udik,
Bantargebang, Kota Bks, Jawa Barat 17153 Revisi
Berlaku Efektif
Halaman 2 dari 2

4.5 Pastikan jarum menunjukkan pada titik 0.

4.6 Jika belum ke-titik 0 dapat diputar zero adjustment agar jarum ketitik 0.
4.7 Avo meter siap digunakan.

5. LAMPIRAN
8.1. Rekaman Catatan Kalibrasi Alat

6. RIWAYAT PERUBAHAN DOKUMEN

NO REVISI KE TGL REVISI SEBELUM REVISI SESUDAH REVISI HAL.

7. PENGESAHAN
Nama Jabatan Tanda Tangan Tanggal

Dibuat Oleh

Diperiksa
Oleh

Disahkan
Oleh
 LAMPIRAN IK
KEMENTERIAN PENDIDIKAN NASIONAL
REKAMAN CATATAN KALIBRASI ALAT
UNIVERSITAS NEGERI JAKARTA No.Dokumen QMS-FT/IK/S7/2011
FAKULTAS TEKNIK Edisi 01
Gedung L Kampus A UNJ Rawamangun
Jl. Rawamangun Muka Jakarta 13220 Revisi 00
Telp/Fax 021-4751523, 4890046 Pes. 213 Berlaku Efektif
Halaman 1 dari 1

Kode Inventaris : TE/L.1/......

Merk/Tipe/Seri : GW-Instek GSP-827 2.7 GHz
Spesifikasi Alat : Spektrum Analyzer
Fungsi Alat : Sebagai Alat Ukur untuk praktikum Komunikasi Wireless,
Antena dan Propagasi Gelombang, Teknik Komunikasi Radio

REKAMAN CATATAN KALIBRASI ALAT

Tanggal
No Jenis Kalibrasi Tindakan Perbaikan
Kalibrasi

Mengetahui,
Kepala Laboratorium ...........................

...........................................................
