Praktikum Jaringan Komputer

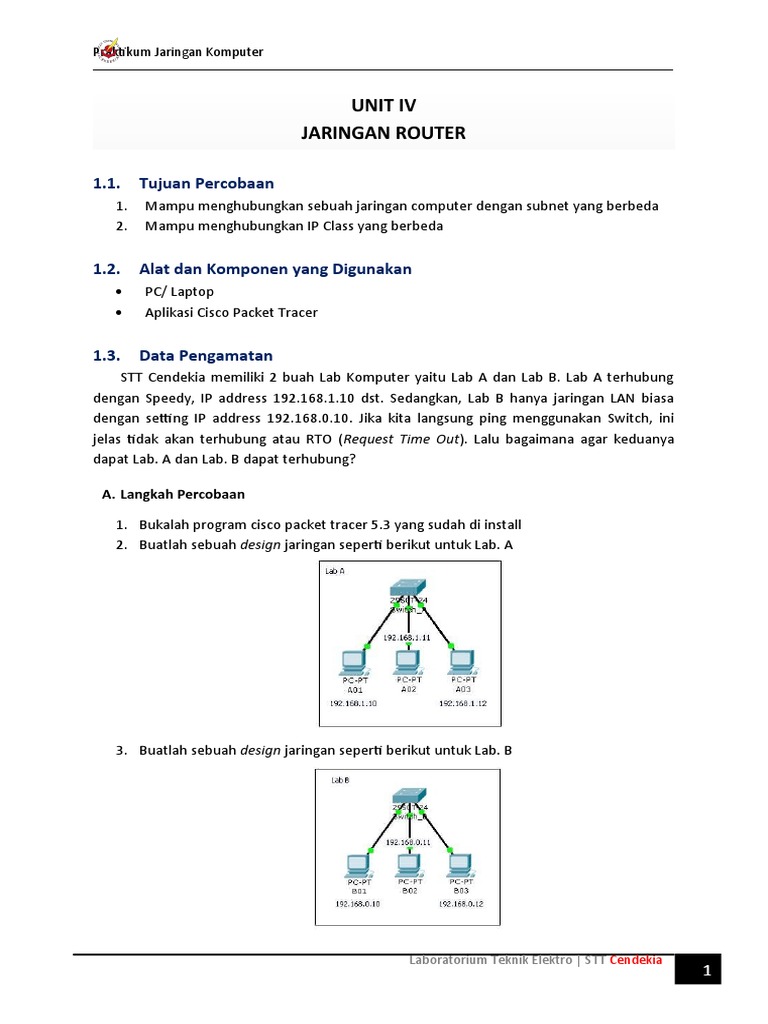

UNIT IV
JARINGAN ROUTER

1.1. Tujuan Percobaan


1. Mampu menghubungkan sebuah jaringan computer dengan subnet yang berbeda
2. Mampu menghubungkan IP Class yang berbeda

1.2. Alat dan Komponen yang Digunakan


 PC/ Laptop
 Aplikasi Cisco Packet Tracer

1.3. Data Pengamatan


STT Cendekia memiliki 2 buah Lab Komputer yaitu Lab A dan Lab B. Lab A terhubung
dengan Speedy, IP address 192.168.1.10 dst. Sedangkan, Lab B hanya jaringan LAN biasa
dengan setting IP address 192.168.0.10. Jika kita langsung ping menggunakan Switch, ini
jelas tidak akan terhubung atau RTO (Request Time Out). Lalu bagaimana agar keduanya
dapat Lab. A dan Lab. B dapat terhubung?

A. Langkah Percobaan

1. Bukalah program cisco packet tracer 5.3 yang sudah di install


2. Buatlah sebuah design jaringan seperti berikut untuk Lab. A

3. Buatlah sebuah design jaringan seperti berikut untuk Lab. B

Laboratorium Teknik Elektro | STT Cendekia


1
Praktikum Jaringan Komputer

4. Sehingga menghasilkan desain seperti berikut; perlu diingat bahwa kita tidak bisa
langsung menghubungkan switch A ke switch B karena kabel yang digunakan untuk
jaringan SWITCH –SWITCH adalah crossover. Ketika computer A01 di ping ke
computer B01, maka yang terjadi adalah RTO (Request me Out).

5. Berikan sebuah router untuk menghubungkan kedua jaringan tersebut

6. Setting IP Address untuk fa 0/0 adalah 192.168.1.20 dan fa 0/1 adalah 192.168.0.20,
dengan cara sebagai berikut:

Laboratorium Teknik Elektro | STT Cendekia


2
Praktikum Jaringan Komputer

a.Klik 2x pada router masuk ke Tab CLI


b.Saat muncul pertanyaan “continue with configuration dialog?” ketik “no”
c.Enable
d.Configure terminal
e.Interface fa 0/0 --> Karena yang akan kita setting fashethernet ke 0/0
f.IP address 192.168.1.20 255.255.255.0 --> setting IP address dan subnet
mask.
g. No shutdown
h. Exit --> keluar dari interface 0/0
i. Exit --> keluar dari configure terminal
j. Write --> menyimpan
k. Exit --> keluar dari router
l. Lakukan hal sama dari point c s/d k untuk configurasi Router interface fa
0/1, namun dengan IP address 192.168.0.20
7. Atur GATEWAY untuk masing-masing Komputer. Seperti contoh untuk computer
A01 berikut:

8. Jika sudah, ping dari computer A01 ke B01. Perhatikan command prompt berikut ini

Laboratorium Teknik Elektro | STT Cendekia


3
Praktikum Jaringan Komputer

B. Percobaan Mandiri
Buat desain Jaringan seperti berikut:

1.4. Akhir Percobaan


Sebelum keluar dari ruang praktikum, rapikan meja praktikum. Bereskan kabel dan
matikan osiloskop, generator sinyal, power supply DC, dan multimeter, juga tidak lupa
simpan kembali pada tempatnya. Pastikan semua connector tidak terhubung dengan jala-
jala PLN.
Periksa kembali lembar data pengamatan, karena setiap jawaban yang isikan sangat
mempengaruhi nilai praktikum.

Data Pengamat Unit 4 Jaringan Router


Nama Nilai
NIM
Keterangan

Laboratorium Teknik Elektro | STT Cendekia


4
