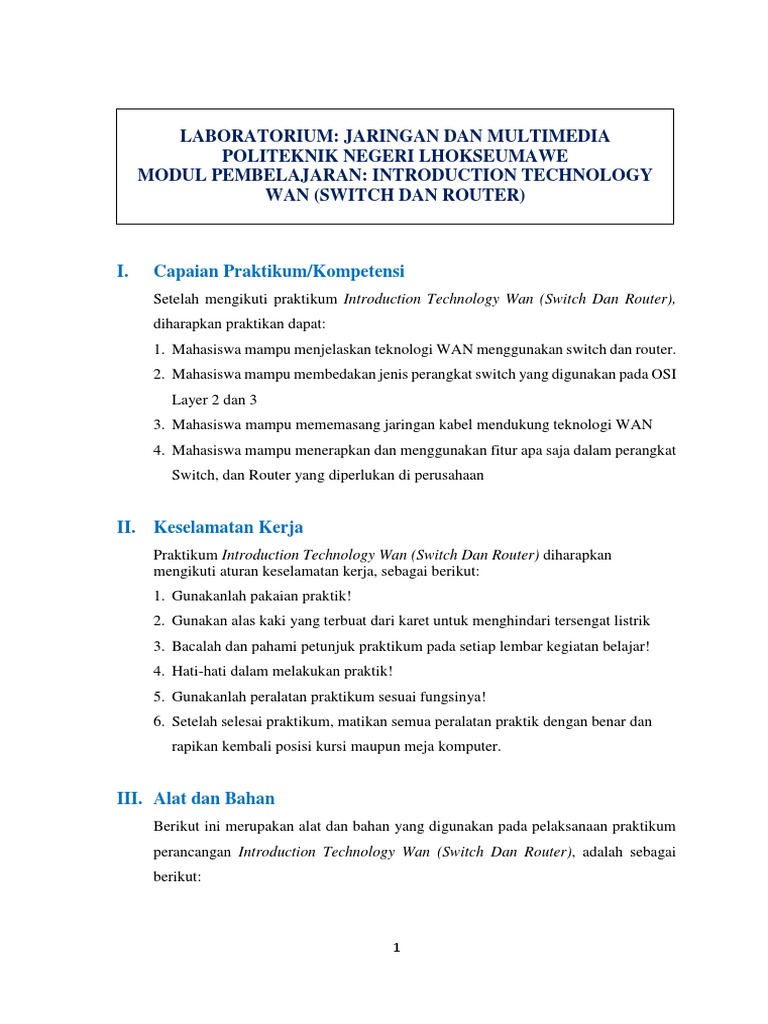

LABORATORIUM: JARINGAN DAN MULTIMEDIA

POLITEKNIK NEGERI LHOKSEUMAWE

MODUL PEMBELAJARAN: INTRODUCTION TECHNOLOGY
WAN (SWITCH DAN ROUTER)

I. Capaian Praktikum/Kompetensi
Setelah mengikuti praktikum Introduction Technology Wan (Switch Dan Router),
diharapkan praktikan dapat:
1. Mahasiswa mampu menjelaskan teknologi WAN menggunakan switch dan router.
2. Mahasiswa mampu membedakan jenis perangkat switch yang digunakan pada OSI
Layer 2 dan 3
3. Mahasiswa mampu mememasang jaringan kabel mendukung teknologi WAN
4. Mahasiswa mampu menerapkan dan menggunakan fitur apa saja dalam perangkat
Switch, dan Router yang diperlukan di perusahaan

II. Keselamatan Kerja

Praktikum Introduction Technology Wan (Switch Dan Router) diharapkan
mengikuti aturan keselamatan kerja, sebagai berikut:
1. Gunakanlah pakaian praktik!
2. Gunakan alas kaki yang terbuat dari karet untuk menghindari tersengat listrik
3. Bacalah dan pahami petunjuk praktikum pada setiap lembar kegiatan belajar!
4. Hati-hati dalam melakukan praktik!
5. Gunakanlah peralatan praktikum sesuai fungsinya!
6. Setelah selesai praktikum, matikan semua peralatan praktik dengan benar dan
rapikan kembali posisi kursi maupun meja komputer.

III. Alat dan Bahan

Berikut ini merupakan alat dan bahan yang digunakan pada pelaksanaan praktikum
perancangan Introduction Technology Wan (Switch Dan Router), adalah sebagai
berikut:

1
1. Switch cisco 2960s, seperti apda gambar 1.

Gambar 1. Fitur Switch Cisco 2960s

2. Router cisco 2911s, seperti apda gambar 2.

Gambar 2. Fitur Router cisco 2911s

2
 3. Kabel Console, seperti apda gambar 3.

Kabel Console CISCO DB9 to RJ45 Kabel Console USB to RJ45

Gambar 3. Kabel Console

4. Kabel Jaringan (2 Unit), seperti apda gambar 4.

Gambar 4. Kabel UTP

IV. Desain Implementasi Perangkat

Gambar 5. Desain Perangkat WAN

3
V. Prosedur Praktikum
Percobaan 1: Kabel Console Switch Cisco 2960s Pada Aplikasi PUTTY
Untuk melakukan konfigurasi pada perangkat Cisco Switch, diperlukan suatu metode
untuk mengakses perangkat dari komputer/laptop ke perangkat tersebut
menggunakan kabel console. Metode yang digunakan melalui Putty atau Telnet.
Sebelum melakukan konfigurasi yang pertama dilakukan untuk mempersiapkan dan
memasang kabel console Switch Cisco 2960s, prosedur praktikum sebagai berikut:
a. Siapkan alat dan bahan
b. Pasangkan kabel power/daya dibelakang switch ke stopkontak
menggunakan slot yang sudah disediakan, penyambungan kabel listrik perangkat
switch sampai power indikatornya menyala.
c. Pasangkan kabel serial dengan kabel Roll-Over menggunakan ujung RJ45 yang
dihubungkan ke port console pada cisco switch dan ujung satu lagi dipasangkan
ke komputer/laptop pada port serial DB9
d. Pasangkan kabel power/daya komputer/laptop ke stopkontak
menggunakan slot yang sudah disediakan. Hidupkan tombol power sampai ke
menu utama windows.
e. Install driver serial pada PC/laptop yang digunakan
f. Lalu setelah itu lakukan restart terhadap PC/Laptop.
g. Kemudian lihat pada “Device Manager” dan lihat port serial akan terlihat
berapakah nomor COM untuk port serial (Mis. nomor port COM16).

Gambar 5. Device Manager

4
h. Jalankan hyperteminal atau juga bisa menggunakan aplikasi putty
(https://www.putty.org/)
i. Install dan jalankan aplikasi putty dapat dilihat pada gambar 6.
j. Setting serial line (mis. Com16 dan speed ratenya 9600
k. Setting conection type, silakan dipilih serial, lalu klik tombol button “open”

Gambar 6. Putty Configurasi

l. Muncul tampilan awal dari aplikasi putty, tunggu sampai switch terdeteksi oleh
aplikasi putty, lalu proses booting
m. Kemudian proses tetap berlanjut selama beberapa menit sampai muncul dialog
“Press RETURN to get started!”, silakan tekan tombol “Enter” pada keyboard
n. Kemudian muncul dialog konfigurasi, ketikkan no untuk tidak di aktifkan.
o. Setelah itu switch sedang berada dalam mode user (switch>), untuk masuk ke
dalam mode global configuration mode, ketikkan perintah >enable, lalu enter
p. Pada mode ini sudah bisa digunakan perintah konfigurasi switch , ikuti video
konfigurasi switch.

5
Percobaan 1: Kabel Console Router Cisco 2911s Pada Aplikasi PUTTY
Untuk melakukan konfigurasi pada perangkat Cisco Router, diperlukan suatu metode
untuk mengakses perangkat dari komputer/laptop ke perangkat tersebut
menggunakan kabel console. Metode yang digunakan melalui Putty atau Telnet.
Sebelum melakukan konfigurasi yang pertama dilakukan untuk mempersiapkan dan
memasang kabel console Router Cisco 2911s, prosedur praktikum sebagai berikut:
a. Siapkan alat dan bahan
b. Pasangkan kabel power/daya dibelakang router ke stopkontak
menggunakan slot yang sudah disediakan, penyambungan kabel listrik perangkat
router sampai power indikatornya menyala.
c. Pasangkan kabel serial dengan kabel Roll-Over menggunakan ujung RJ45 yang
dihubungkan ke port console pada cisco router dan ujung satu lagi dipasangkan ke
komputer/laptop pada port serial DB9
d. Pasangkan kabel power/daya komputer/laptop ke stopkontak
menggunakan slot yang sudah disediakan. Hidupkan tombol power sampai ke
menu utama windows.
e. Install driver serial pada PC/laptop yang digunakan
f. Lalu setelah itu lakukan restart terhadap PC/Laptop.
g. Kemudian lihat pada “Device Manager” dan lihat port serial akan terlihat
berapakah nomor COM untuk port serial (Mis. nomor port COM3).

Gambar 5. Device Manager

6
h. Jalankan hyperteminal atau juga bisa menggunakan aplikasi putty
(https://www.putty.org/)
i. Install dan jalankan aplikasi putty dapat dilihat pada gambar 6.
j. Setting serial line (mis. Com16 dan speed ratenya 9600
k. Setting conection type, silakan dipilih serial, lalu klik tombol button “open”

Gambar 6. Putty Configurasi

l. Muncul tampilan awal dari aplikasi putty, tunggu sampai router terdeteksi oleh
aplikasi putty, lalu proses booting
m. Kemudian proses tetap berlanjut selama beberapa menit sampai muncul dialog
“Press RETURN to get started!”, silakan tekan tombol “Enter” pada keyboard
n. Kemudian muncul dialog konfigurasi, ketikkan no untuk tidak di aktifkan.
o. Setelah itu router sedang berada dalam mode user (router>), untuk masuk ke dalam
mode global configuration mode, ketikkan perintah >enable, lalu enter
p. Pada mode ini sudah bisa digunakan perintah konfigurasi router akan dilanjutkan
ke pembahasan materi konfiguras router pada pertemuan berikutnya.
q. Pada mode ini sudah bisa digunakan perintah konfigurasi switch , ikuti video
konfigurasi switch

7
 Percobaan 3: Pasangkan Kabel UTP
Untuk melakukan konfigurasi pada sisi komputer, diperlukan suatu metode untuk
mengakses perangkat dari komputer/laptop ke router tersebut:
1. Pasang Kabel UTP dari Router Menuju Switch
2. Pasang Kabel UTP dari Switch ke PC
3. Konfigurasi IP pada sisi Komputer

VI. Data Percobaan

Setelah semua data diperoleh, maka data hasil pengamatan dan pengujian
dimasukkan ke dalam tabel, sebagai berikut:
Tabel 1 Daftar Perangkat Pada Percobaan 1
Number of Other
No. Switch/Router Model Uplink Speed
Ports/Speed Features
1.
2.
3.

Tabel 2 Hasil Pengamatan Switches Layer 3 Pada Percobaan 1

No. Keterangan Switches 2960 Keterangan
1. Fitur Switch
2. Interface fisik switch
3. Interface Fast Ethernet dan
Gigabit Etherne
3. Kabel Console
4. kecepatan transmisi Fast Ethernet
dan Gigabit Ethernet interface

Tabel 3 Tampilkan Perintah Intruksi Pada Percobaan 1 dan 2

No. Nama Intruksi Perintah Intruksi Switch/Router Hasil
1.
2.
3.
4.
5.
6.
7.
8.
9.

Tabel 4 Verifikasi Koneksi Jaringan Pada Percobaan 1, 2 dan 3

No. Nama Intruksi Perintah Intruksi Switch/Router Hasil
1. Ping PC ke Router
2. Ping Router ke PC

8
VII. Analisa dan Kesimpulan
Berikan analisa terhadap percobaan Introduction Technology Wan (Switch Dan
Router) tersebut, apa yang terjadi saat melakukan verifikasi dan apa hasil indikasinya pada
masing-masing komponen. Berikan penjelasan teoritis dengan hasil praktikum yang
dikerjakan.
Kesimpulan setelah melakukan praktikum dan menganalisa hasilnya. Mahasiswa
dapat menyimpulkan hasil analisa dari praktikum tersebut sehingga tercapainya capaian
dari praktikum.

VIII. Daftar Pustaka

Cisco. (2013). CCNA Routing and Switching: Routing and Switching Essentials -
Instructor Lab Manual. Cisco Networking Academy.
Cisco. (2017). Routing and Switching Essentials v6 - Companion Guide. In Cisco
Networking Academy.
