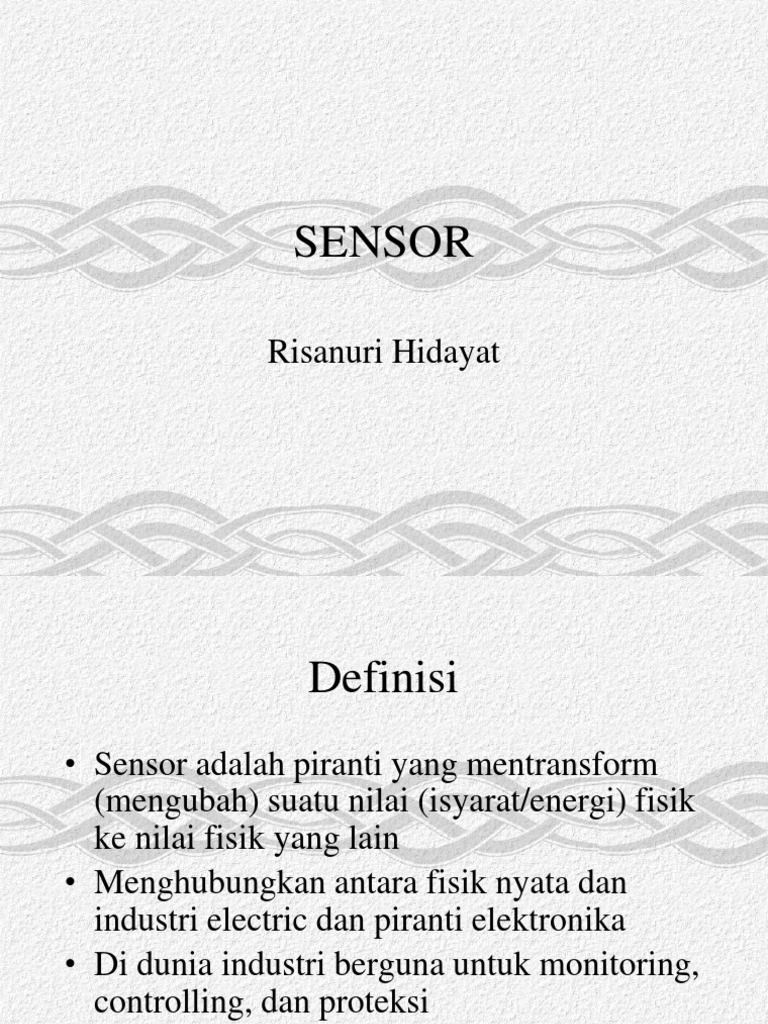

SENSOR

Risanuri Hidayat

Definisi
Sensor adalah piranti yang mentransform (mengubah) suatu nilai (isyarat/energi) fisik ke nilai fisik yang lain Menghubungkan antara fisik nyata dan industri electric dan piranti elektronika Di dunia industri berguna untuk monitoring, controlling, dan proteksi Sering disebut juga dengan Transducer

Transducer
Piranti yang memberikan output (yang bisa dipakai) sebagai tanggapan terhadap (measurand) kondisi, kuantitas fisik masukan. Output berupa (didefinisikan sebagai) besaran elektris Ada beberapa kategori measurand

Sensor
Tidak terbatas pada pengukuran besaran fisik saja, tetapi juga pada kimia, dan biologi

Sensor
Ada 6 tipe isyarat
Mechanical, contoh: panjang, luas, mass flow, gaya, torque, tekanan, kecepatan, percepatan, panjang gel acoustic, dll Thermal, contoh: temperature, panas, entropy, heat flow Electrical, contoh: tegangan, arus, muatan, resistance, frekuensi, dll Magnetic, contoh: intensitas medan, flux density, dll Radiant, contoh: intensitas, panjang gelombang, polarisasi, dll Chemical, contoh: komposisi, konsentrasi, pH, kecepatan reaksi, dll

Sensor
Sensor mengkonversi dari suatu isyarat input ke suatu isyarat ouput. Sensor bisa saja menggunakan satu atau lebih pengkonversian untuk menghasilkan suatu isyarat keluaran

Sensor Block Diagram

measurand Isyarat input Primary Transduction Secondary Transduction Isyarat output

Blok diagram sensor

Passive Sensor
Mengkonversi sifat-sifat/isyarat fisik atau kimia ke dalam isyarat yang lain tanpa bantuan sumber energi Contoh : termocouple Termocouple menghasilkan tegangan output sebanding dengan suhu pada sambungan termcouple tersebut

Active Sensor
Mengkonversi sifat-sifat/isyarat fisik atau kimia ke dalam isyarat yang lain dengan bantuan sumber energi Merupakan pilihan utama untuk isyaratisyarat yang lemah/kecil

Active Sensor
measurand Isyarat input Auxiliary Energy Source Primary Transduction Secondary Transduction Isyarat output

Blok Diagram Active Sensor

Analog Output
Active sensor di industri elektronika mempunyai standar isyarat listrik baik analog (berupa tegangan atau arus) maupun digital Contoh table 5.4

Digital Output
Computer Based atau Microprocessor Table 5.5
RS 232C RS 422A RS 485

HART
Highway Addressable Remote Transducer Salah satu protocol komunikasi untuk sensor Untuk remote data acquisition dan kontrol Standart 4 to 20 mA, Teknik FSK Digital format : 1200 & 2200 (logic 1 & 0)
