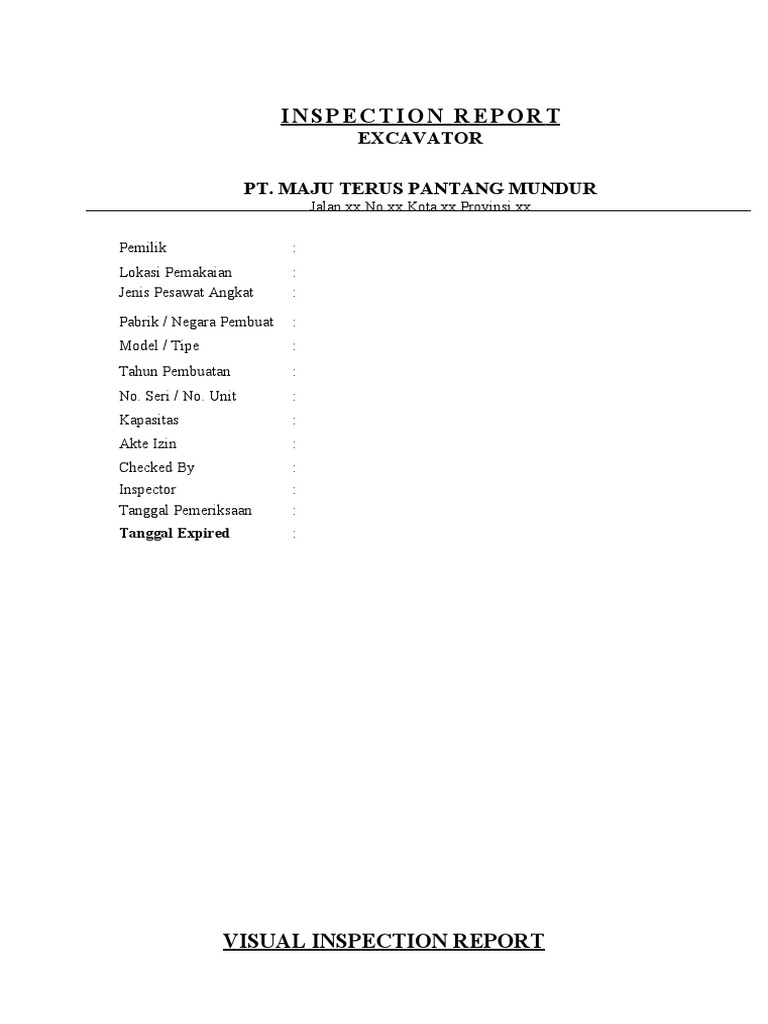

INSPECTION REPORT

EXCAVATOR

PT. MAJU TERUS PANTANG MUNDUR

Jalan xx No xx Kota xx Provinsi xx

Pemilik :
Lokasi Pemakaian :
Jenis Pesawat Angkat :

Pabrik / Negara Pembuat :

Model / Tipe :
Tahun Pembuatan :
No. Seri / No. Unit :
Kapasitas :
Akte Izin :
Checked By :
Inspector :
Tanggal Pemeriksaan :
Tanggal Expired :

VISUAL INSPECTION REPORT

 EXCAVATOR

A. DATA TEKNIK

Kapasitas / bobot kerja

Panjang keseluruhan
Tinggi keseluruhan
Spesifikasi Excavator

Ketinggian kabin
Lebar keseluruhan
Lebar track shoe
Panjang Boom
Stick
Attcachment tipe
Volume Bucket / kapasitas
Berat kendaraan
Kecepatan maksimum (travelling)
Macam
Rem
Type
Kiri max/min
Radius Putaran
Kanan max/min
Model / Type
Nomor series
Engine

Jumlah silinder
Daya bersih
Merek / tahun pembuatan
Pabrik pembuat
Type
Pompa Hidraulik
Tekanan

VISUAL INSPECTION REPORT

EXCAVATOR

B. PEMERIKSAAN DENGAN ENGINE MATI

Komponen & Lokasi Pemeriksaan Kondisi
Tidak Keterangan
Lokasi Komponen Komponen Memenuhi
Memenuhi
Rangka Korosi
Keretakan
Penguat Perubahan bentuk
Pemberat Korosi
Kondisi
KERANGKA UTAMA / CHASIS DAN PERLENGKAPAN
(C/W)
Frame / kerangka
Pelumasan
Korosi
Turn Table
Brake
Keretakan
Kondisi swing gear
Korosi
Keretakan
Boom Perubahan bentuk
Pelumasan
Pin dan baut penguat
Korosi
Keretakan
Perubahan bentuk
Pelumasan
Bucket
Pin dan baut penguat
Teeth
Cutting Edge
Bucket Linkages
Sprocket
Idler
Roller
Track shoe
Link
Track Pelumasan
Permukaan track
Kehilangan /
kekendoran nepel,
baut-baut, keretakan
dan lain-lain
SISTEM PENGANGKAT

Kondisi penutup atas

canopy
Lantai / dek
Tangga (step & holds)
Baut pengikat
Kondisi tempat duduk
Kabin
Kondisi instrument /
indicator
Kondisi kaca spion
Kaca, pintu jendela
Pendingin ruang
Load chart
Tuas Kontrol Rem
Gas
Kopling
Perseneling
Rem tangan
Tuas hidraulik /
 pengendali
Switch lampu dan
kelistrikan
Sistem Kondisi radiator
PENGGERAK Kondisi dan level air
Pendingin
radiator
UTAMA Kipas radiator
DAN Seal dan penutup
KOMPONEN Selang-selang radiator
Fan belt
Bahan Bakar Perlengkapan tangki
bahan bakar (selang-
selang)
Fuel filter
Water separator
Fuel pump injection
Sistem Kondisi saringan
udara awal
Sirkulasi
Kondisi saringan
Udara udara utama
Dust indicator / Air
indicator
Perlengkapan turbo
charger
Muffler / gas buang
Sistem Kemudi roda
Batang kemudi / stik
Kemudi
Kontak gigi / gear
box
Tire rod
Kelistrikan Accu / Battery
Accu Dinamo starting
Alternator
Kabel Accu
Kabel Instalasi
Lampu penerangan
Lampu pengaman /
sign
Klakson
Penghapus kaca /
wiper
Pengaman lebur /
sekring
Pelumasan Level oli pelumas
mesin dan kondisi
Level minyak rem
Level oli kopling dan
kondisi
Level oli gardan dan
 kondisi
Tangki Kebocoran
Level oli hidraulik
(Tank)
Kondisi oli hidraulik
Kondisi saluran isap
Kondisi saluran balik
Filter hidraulik
Pompa Kebocoran
SISTEM HIDRAULIK

Kondisi saluran isap

(Pomp) Kondisi saluran tekan
Katup Kebocoran
Kondisi saluran
pengontrol /
Fungsi relief valve
Control Valve
Kebocoran
Aktuator
Kondisi saluran
Silinder bucket
Silinder Silinder stick/arm
Hidraulik Silinder boom
Selang hidraulik
Motor Motor swing gear
Motor travel (track)
Hidraulik
Rem / brake
Disconnect key
Disconnect switch
SAFETY DEVICE

Pengaman Sabuk keamanan

Lampu penerangan
Utama Back up alarm
Kap penguat kabin /
ROPS
Emergency shutdown
Pengaman APAR
APD
tambahan

VISUAL INSPECTION REPORT

EXCAVATOR

C. PEMERIKSAAN DENGAN ENGINE HIDUP :

Komponen & Lokasi Pemeriksaan Kondisi
Tidak Keterangan
Lokasi Komponen Komponen Memenuhi
Memenuhi
 Suara berisik dari mesin
Suara berisik dari turbo

TENAGA PENGGERAK
charger
Suara berisik dari
transmisi
Kerja kopling
Kerja persenelling
(maju mundur)
Kondisi gas buang
Kebocoran oli mesin
Kebocoran oli transmisi
Kebocoran oli gardan
SISTEM HIDRAULIK SISTEM PENDINGIN

Suara berisik pompa

radiator
Suara kipas radiator
Kebocoran air radiator
dan selang-selang

Indikator suhu mesin

Kebocoran pada pompa

Suara berisik dari
pompa hidraulik
Kerja silinder boom dan
kebocoran
Kerja silinder arm dan
kebocoran
Kerja silinder bucket
dan kebocoran
Kebocoran nipple
Kerja motor travel dan
kebocoran

D. PEMERIKSAAN TIDAK MERUSAK (NDT)

Terhadap Konstruksi dan Komponen
Jenis NDT : Penetrant /
Ultrasonic

CACAT
BAGIAN YANG
NO. LOKASI TIDAK KETERANGAN
DIPERIKSA ADA
ADA

1
 2

Gambar :

SAFE WORKING LOAD (SWL)

EXCAVATOR
 GERAKAN
NO FUNGSI KECEPATAN
(mm)
BEBAN HASIL KOMENTAR

Maju
1 Travelling
Mundur

Kanan
2 Swing
Kiri

Lengan Naik
3
(Boom) Turun

Maju
4 Arm / stick
Mundur

Buka
5 Bak (Bucket)
Tutup

6 Digging -

7 Loading

DOCUMENTATION OF REPORT
EXCAVATOR
KESIMPULAN
SARAN
