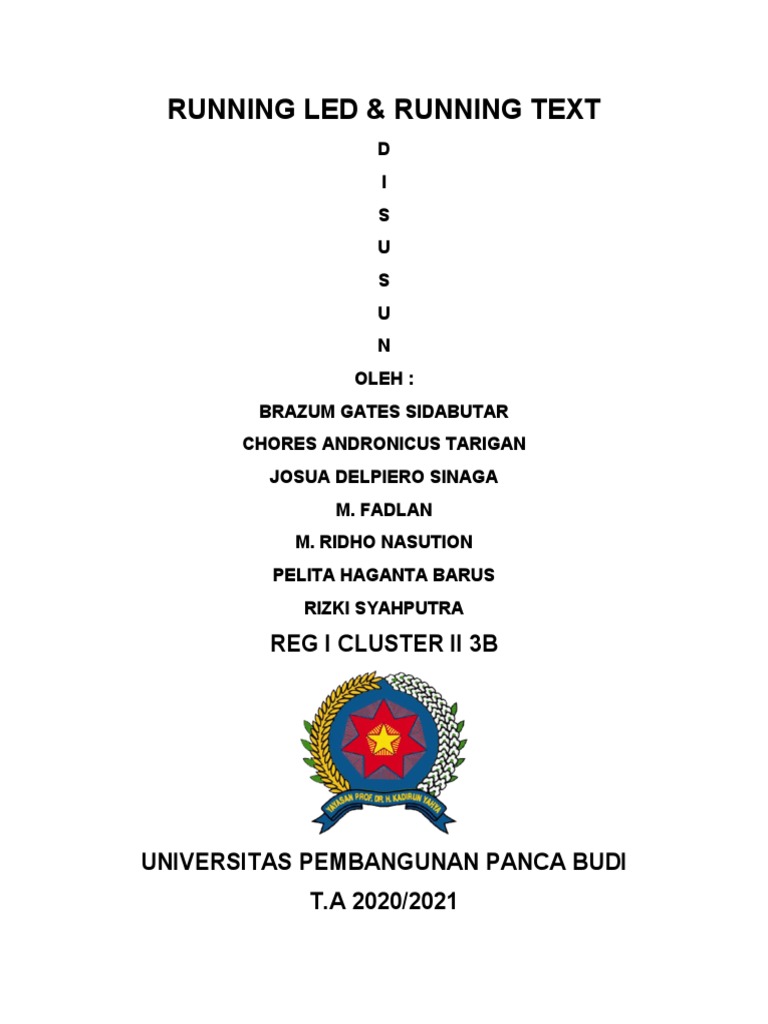

RUNNING LED & RUNNING TEXT

D
I
S
U
S
U
N
OLEH :
BRAZUM GATES SIDABUTAR
CHORES ANDRONICUS TARIGAN
JOSUA DELPIERO SINAGA
M. FADLAN
M. RIDHO NASUTION
PELITA HAGANTA BARUS
RIZKI SYAHPUTRA

REG I CLUSTER II 3B

UNIVERSITAS PEMBANGUNAN PANCA BUDI

T.A 2020/2021
 KATA PENGANTAR

Puji syukur penulis panjatkan kehadirat Tuhan Yang Maha Esa atas berkat dan
rahmatnya penulis dapat menyelesaikan makalah ini tepat pada waktunya tanpa
halangan suatua papun.Tidak lupa penulis mengucapkan banyak terimakasih kepada
semua pihak yang telah membantu tersusunnya makalah ini.

Dalam penyusunan makalah ini penulis sudah mengupayakan penyusunan yang

sebaik mungkin, demi kesempurnaan makalah ini penulis mengharapkan kritik dan
saran dari para pembaca demi sempurnanya makalah ini.

BAB 1

PENDAHULUAN

1.1. Latar Belakang

Running text merupakan salah satu media publikasi digital yang terdiri dari Light
Emitting Diode (LED) yang disusun rapat dengan pola yang teratur dan terdapat titik
koordinat di tiap LED nya, sehingga dapat dibuat pola pemunculan cahaya yang
membentuk tulisan maupun gambar tertentu. Media publikasi dengan menggunakan
LED sekaranng banyak digunakan dan ditemui, diantaranya : di toko-toko, sekolah,
rumah sakit,serta tempat-tempat umum lainnya. Media digital sebagai salah satu solusi
dari sebuah pengumuman atau berita yang selalu berubah setiap saatnya tanpa perlu
mengganti perangkat kerasnya.

Pengaturan running text yang sudah ada dengan menggunakan teknologi koneksi
PC, kelemahannya adalah terlalu repot ketika ingin mengganti teks yang ada dalam
running text. Tapi dimasa depan mungkin masalh tersebut akan dihilanggakn dengan
teknologi nirkabel.
 1.2. Rumusan Masalah

Berdasarkan latar belakang diatas, maka disusun rumusan masalah sebagai berikut :

1. Komponen apa saja yang diperlukan dalam pembuatan Running Text.

2. Bagaimana cara membuat rangkaian Running Text.

1.3. Tujuann dan Manfaat

1. Mengetahui komponen-komponen elektronika yang menjadi fungsi-fungsinya
sehingga dapat mengaplikasikannya dalam bentuk sebuah rangkaian.
2. Mengetahui dan memahami sistem kerja Running Text dengan segala kendala.
3. Mengetahui bagaimana cara membuat rangkain Running Text.

1.4. batasan masalah

Dalam penyusunan makalah ini kami hanya membatasi materi mengenai :

1. Rangkaian Arduino dengan panel LED MAX72XX.

2. Setelah dirangkai hubungkan arduino dengan PC/laptop.
3. Lalu tambahkan library yang telah didownload.
4. Verifikasi program.
5. Kemudian upload program ke Arduino.

BAB 2
DASAR TEORI

Running text adalah satu media elektronik yang bisa menampilkan tulisan berjalan
dan animasi yang biasanya menggunakan lampu LED. Lampu LED yang digunakan juga
memiliki warna berbeda, ada yang memiliki satu warna saja seperti merah, kuning, biru,
hijau dan putih atau juga bisa memiliki gabungan warna. Membuat Running LED, yang
kita butuhkan hanyalah rangkaian penghasil sinyal clock dan rangkaian shift register
atau rangkaian penghasil keluaran yang bergantia

Running Text yang ada yaitu berupa led-led yang disambung dan dirangkai
menjadi deretan led ataupun dapat berupa dot matrix. Dot matrix merupakan deretan
led yang membentuk array dengan jumlah kolom dan baristertentu, sehingga titik-titik
yang menyala dapat membentuk suatu karakter angka, huruf, tanda baca dan
sebagainya. Program dot matrix 5 x 7 menggunakan shift register 74hc595 untuk
mengendalikan nyala array led, dan input teks. Jika dot matrix tidak menggunakan shift
register, maka led bisa menyala bersamaan satu kolom atau satu baris, berbeda
dengan array button karena button hanya tersambung jika ditekan, sedangkan led
selalu tersambung. Untuk pembuatan running text menggunakan beberapa komponen
antara lain:
1. Led Dot Matrix MAX7219
LED Dot Matrix adalah sejumlah LED yang disusun dalam kolom dan
baris. LED ini kemudian digunakan untuk menampilkan Gambar-gambar atau tulisan
yang biasanya ditampilkan dengan efek animasi tertentu. Oleh karena itu, matriks
LED sering disebut sebagai Running Text atau Moving Sign.
2. Ardiuno Uno
Arduino Uno adalah open-source papan mikrokontroler berdasarkan Microchip
ATmega328P mikrokontroler dan dikembangkan oleh Arduino.cc. Papan ini dilengkapi
dengan set pin input / output (I / O) digital dan analog yang dapat dihubungkan ke
berbagai papan ekspansi (pelindung) dan sirkuit lainnya. Dewan memiliki 14 pin Digital,
6 pin Analog, dan diprogram dengan Arduino IDE (Integrated Development
Environment) melalui tipe B kabel USB . Ia dapat ditenagai oleh kabel USB atau oleh
eksternalBaterai 9 volt , meskipun menerima voltase antara 7 dan 20 volt. Ini juga mirip
dengan Arduino Nano dan Leonardo. Desain referensi perangkat keras didistribusikan di
bawah lisensi Creative Commons Attribution Share-Alike 2.5 dan tersedia di situs web
Arduino. File tata letak dan produksi untuk beberapa versi perangkat keras juga tersedia.
3. Kabel Jumper Female To Male
 Kabel jumper merupakan kabel elektrik yang berfungsi untuk menghubungkan antar
komponen yang ada di breadboard tanpa harus memerlukan solder. Umumnya
memang kabel jumpe sudah dilengkapi dengan pin yang terdapat pada setiap
ujungnya. Pin atau konektor yang digunakan untuk menusuk disebut dengan Male
Connector, sementara konektor yang ditusuk disebut dengan Female Connector.

2.1 . Rangkaian Rangkaian Running Text

Rangkai komponen Arduino dengan modul mengguanakan kabel jumper. Dengan tata
cara sebagai berikut.

1. VCC dihubungkan ke 5V Arduino

2. GND dihubungkan ke GND
3. DIN dihubungkan ke pin 11
4. CS dihubungkan ke pin 10
5. CLK dihubungkan ke pin 13

2.2. pemrograman Running Text

Setelah rangkain arduino telah selesai kemudian adalah memasukan program,

akses library pada berkas yang terdapat pada PC/laptop dan masukan library yang
telah ada kedalam program Arduino, setelah memastikan semuanya telah benar dan
tidak ada kesalahan compile file dan verifikasi untuk memastikan tidak ada lagi program
yang salah. Setelah benar upload file kedalam Arduino.
